Wago 2001-1321/1000-413 alkatrész-sorkapocs, 3 vezeték, LED (piros), 24 VDC, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 1,5 mm², Push-in CAGE CLAMP®, szürke
RRP:2 497 Ft/db
2 472 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
2 153 Ft/db
nettó 1 695 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
LED-es alkatrész-sorkapocs, 2001-es sorozat, kezelőszerszámos működtetés. A Wago 2001-1321/1000-413 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 9–11 mm csupaszítási hosszt kell alkalmazni. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. Mindezt a dugaszolható kialakítás teszi lehetővé. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,25–2,5 mm².

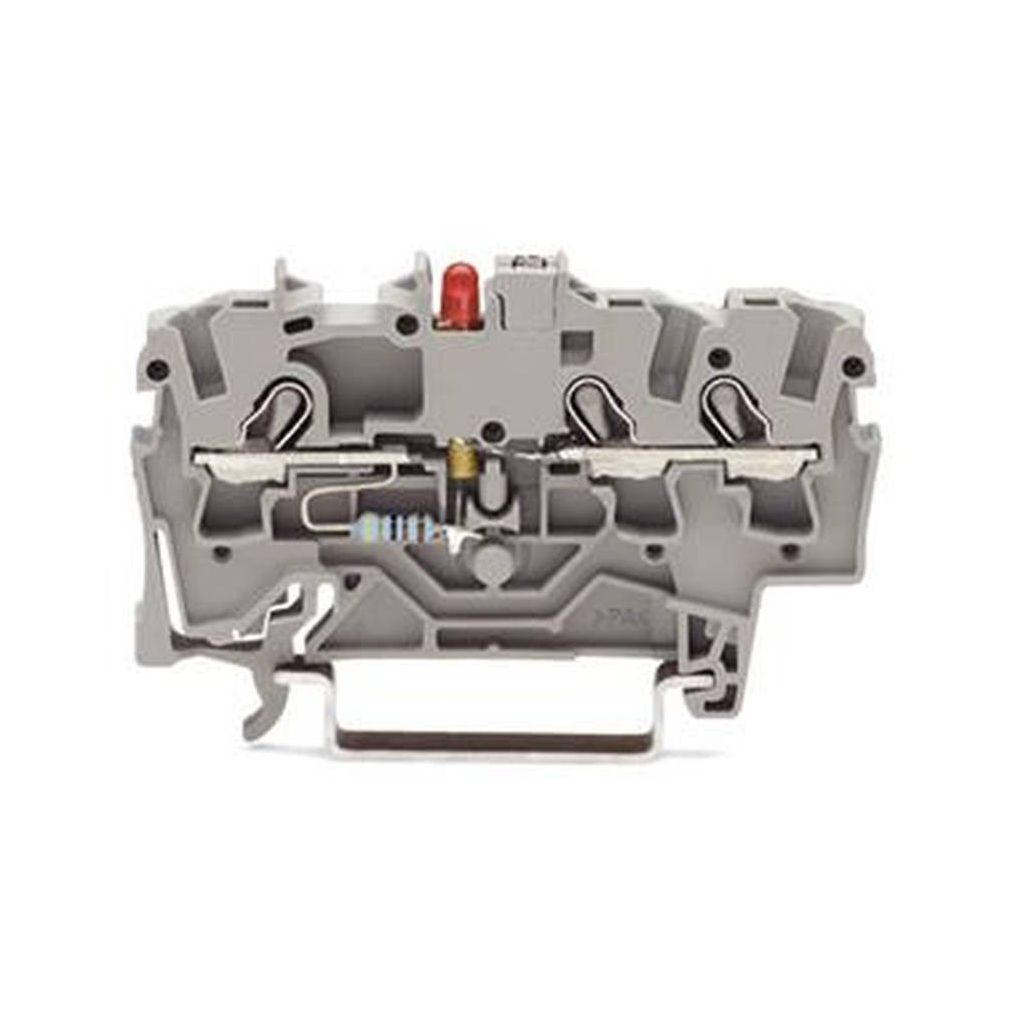

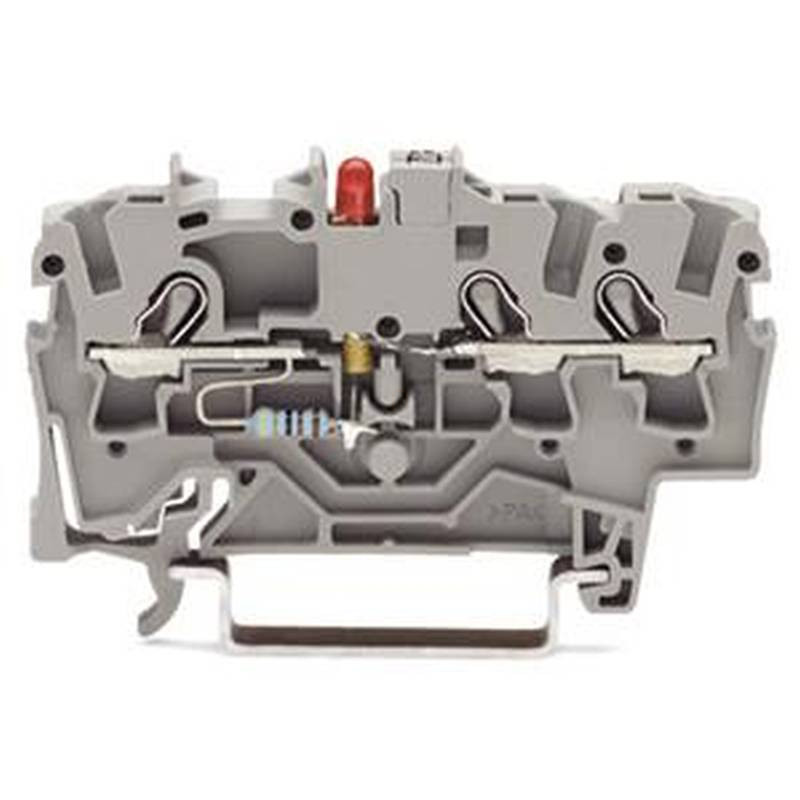

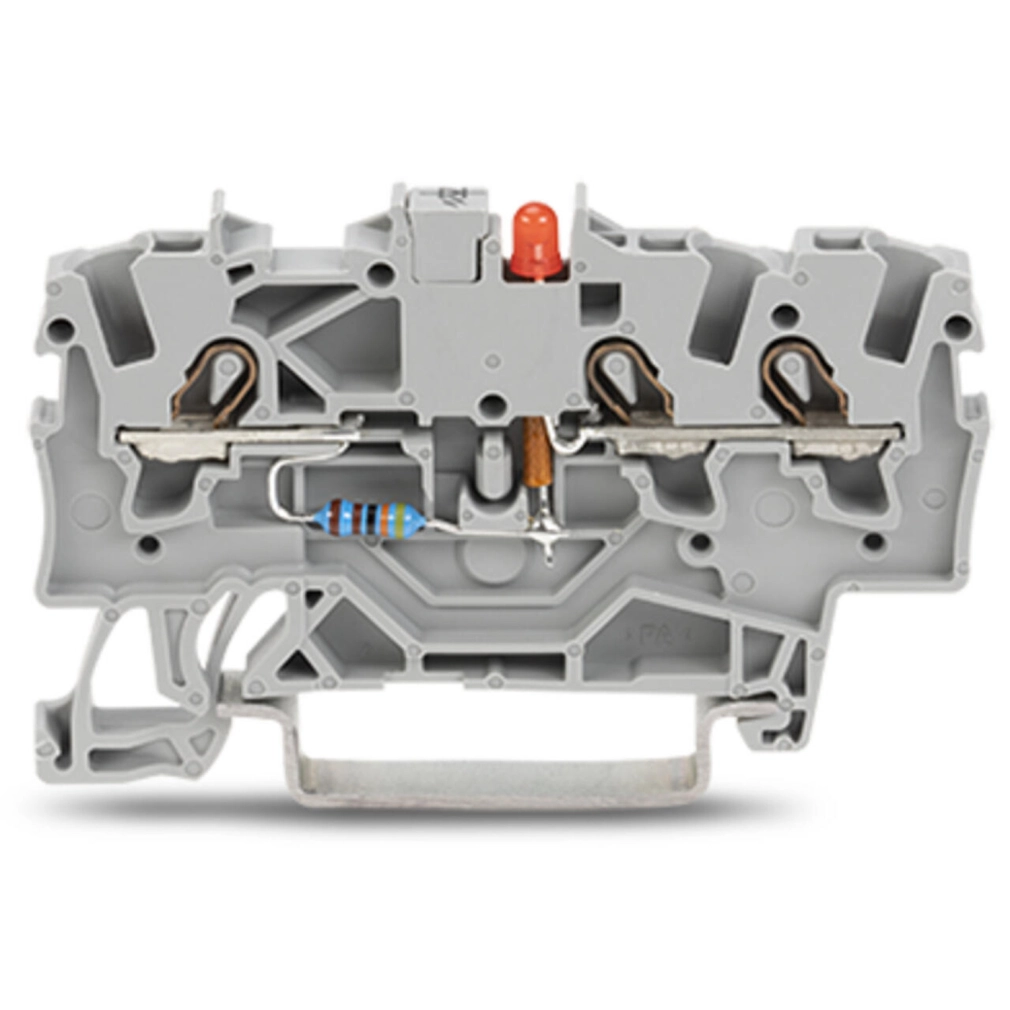

A Wago 2001-1321/1000-413 szürke háromvezetékes, piros LED-es alkatrész-sorkapocs Push-in CAGE CLAMP csatlakozással és működtetőszerszámos kezeléssel készül. Névleges keresztmetszete 1,5 mm², szélessége 4,2 mm; DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre rögzíthető. Piros LED-es, 24 V DC kivitel, jobb oldali anóddal. Dugaszolható áthidalóval nem közösíthető.
Villamos adatok és alkalmazási feltételeik
| Névleges feszültség és feszültségtípus | 24 V DC |
|---|---|
| Jelzőelem | Piros LED |
| Anód elhelyezése | Jobb oldalon |
| IEC/EN 60947-7-1; III/3, III/2 és II/2 | A névleges feszültség-, impulzusfeszültség- és árammezők – jelűek. |
| UL 1059; B, C és D felhasználási csoport | Névleges feszültség: – |
| Biztonsági korlátozás | A LED-es sorkapocs nem közösíthető dugaszolható áthidalóval. |

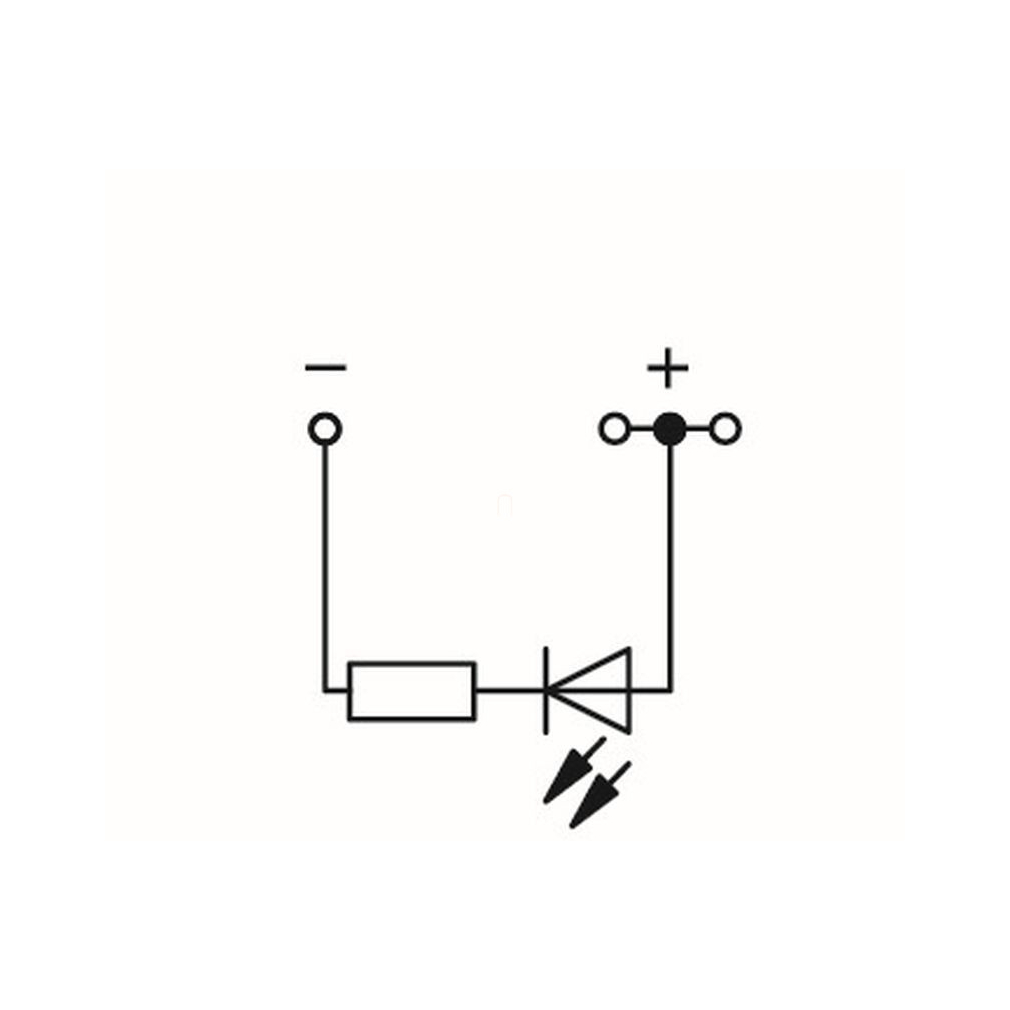

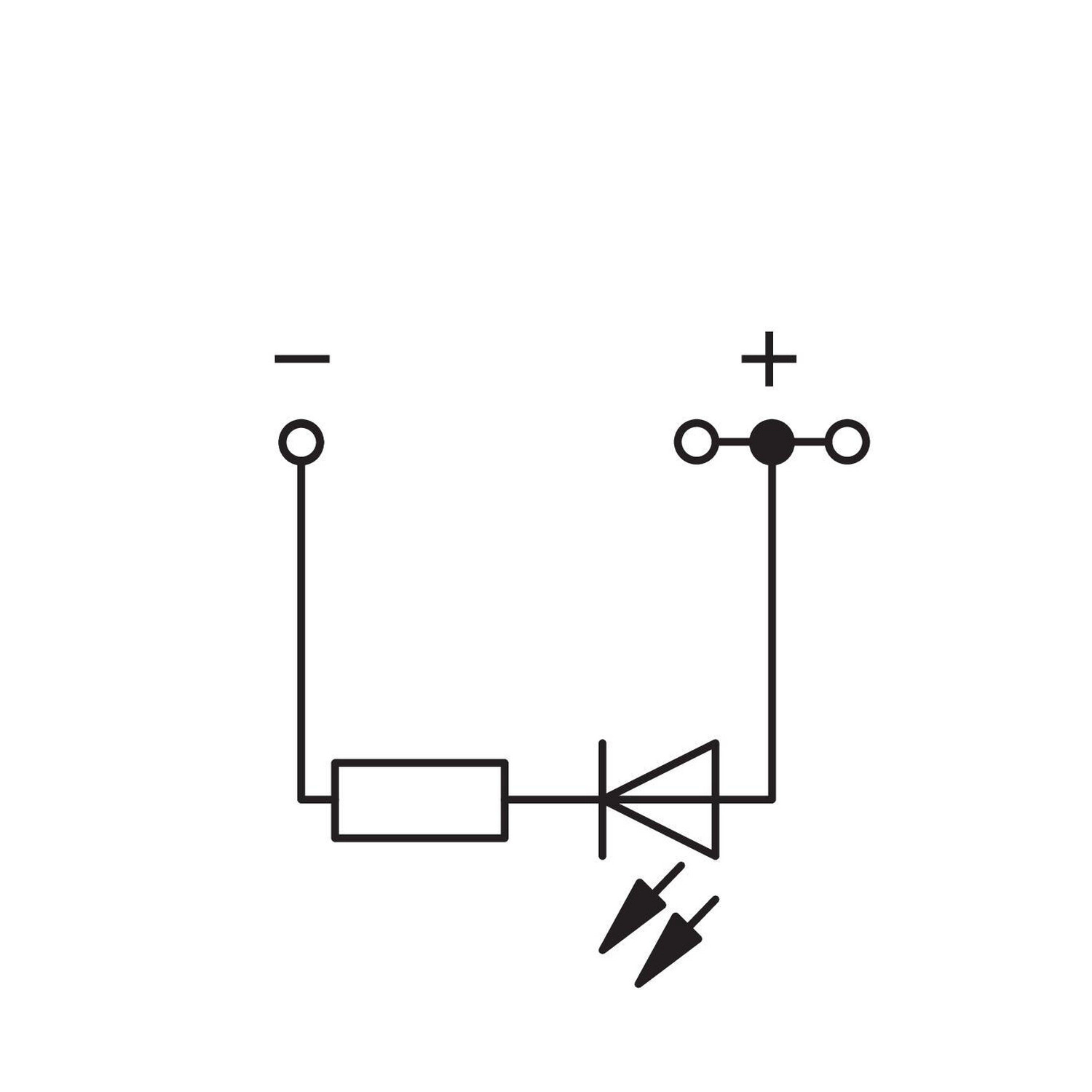

| Kapcsolási rajz | A jobb oldali + csatlakozások közös vezetővonalra csatlakoznak; az ábrán LED és soros ellenállás kapcsolódik a bal oldali − csatlakozáshoz. |
Csatlakozás és vezetéktípusonkénti tartományok
| Csatlakozási pontok száma | 3 |
|---|---|
| Szintek száma | 1 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 1,5 mm² |
| Bekötési irány | Felső bekötés |
| Tömör vezeték | 0,25–2,5 mm² / 22–14 AWG |
| Tömör vezeték; közvetlen push-in bekötés | 0,75–2,5 mm² / 18–14 AWG |
| Finom elemi szálas vezeték | 0,25–2,5 mm² / 22–14 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,25–1,5 mm² / 22–16 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in bekötés | 0,75–1,5 mm² / 18–16 AWG |
| Kisebb vezeték közvetlen push-in csatlakoztatásának feltétele | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható közvetlen push-in módszerrel. |
| Csupaszolási hossz | 9–11 mm / 0,35–0,43 inch |
Méretek, anyag és környezeti feltételek
| Szélesség | 4,2 mm / 0,165 inch |
|---|---|
| Magasság | 59,2 mm / 2,33 inch |
| Mélység a DIN-sín felső részétől | 32,9 mm / 1,295 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,105 MJ |
| Tömeg | 5,2 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Tanúsítványok és nyilatkozatok
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
|---|
Szükséges kiegészítők
| 2002-1392 | Vég- és válaszlap; 0,8 mm vastag; narancssárga |
|---|---|
| 2002-1391 | Vég- és válaszlap; 0,8 mm vastag; szürke |
Opcionális kiegészítők
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
|---|---|
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2001-171 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; többszínű |
| 2001-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-114 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-114/000-024 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-114/000-006 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-114/000-012 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-114/000-005 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-114/000-002 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-114/000-007 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-114/000-023 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-4501 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-4501/000-024 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-4501/000-006 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; kék |
| 793-4501/000-012 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-4501/000-005 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; piros |
| 793-4501/000-002 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-4501/000-007 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-4501/000-017 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-4501/000-023 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printerhez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 2002-1394 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
| 2002-1393 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
Opcionális elemek a kezelési példákban
| 2001-1321/1000-434 | Az áramkörhöz kapcsolódó feszültség-visszajelzés másik, a kezelési ábrán megnevezett sorkapcsa. |
|---|
Kezelési műveletek
| Tömör vezeték közvetlen csatlakoztatása | A 0,75–2,5 mm² / 18–14 AWG tartományba eső tömör vezetéket közvetlen push-in módszerrel nyomd be a kapocspontba. |
|---|---|
| Érvéghüvelyes finom elemi szálas vezeték közvetlen csatlakoztatása | Érvéghüvelyes finom elemi szálas vezetéknél a 0,75–1,5 mm² / 18–16 AWG közvetlen push-in tartomány érvényes. |
| Szerszámos vezetékcsatlakoztatás | Az érvéghüvely nélküli finom elemi szálas vezetéket és a közvetlenül nem benyomható kis keresztmetszetű vezetéket működtetőszerszámmal csatlakoztasd. A kapocspont kinyitásához a szerszámot függőlegesen helyezd be. |
| Vezetékbevezetés | A bekötési pontnál a vezetékbevezetés szöge kisebb mint 15°. |
| Tömör vezeték méretlépéses kezelési példája | A kezelési példa az adott csatlakozási keresztmetszetnél egy mérettel nagyobb vagy akár két mérettel kisebb tömör vezeték közvetlen benyomását is említi. A konkrét tömörvezeték-tartomány és a kisebb vezeték tulajdonságaira vonatkozó feltétel változatlan; ez nem érvéghüvelyes vezeték méretválasztási szabálya. |
| Érszigetelő stop | A vezetékbekötési illusztráció érszigetelő stop alkalmazását is bemutatja. |
| Jelölés | Pattintsd be a WMB Inline jelölőt a jelölősávba. |
| Közösítési korlátozás | A LED-es sorkapcsot ne közösítsd dugaszolható áthidalóval. |
| LED-es felügyeleti alkalmazás | A LED-es sorkapcsok vezérlő- és működtetőáramkörök felügyeleti eszközeinek kialakításához használhatók. |
| Feszültség-visszajelzés kapcsolási példája | Az áramkörhöz kapcsolódó feszültség-visszajelzések a 2001-1321/1000-434 vagy a 2001-1321/1000-413 sorkapoccsal alakíthatók ki. A bemutatott kapcsolás + és − jelölésű csatlakozásokat és LED-es ágakat tartalmaz. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
9–11 mm.
Milyen vezeték csatlakoztatható közvetlen push-in módszerrel?
Tömör vezeték 0,75–2,5 mm²; érvéghüvelyes finom elemi szálas vezeték 0,75–1,5 mm². Kisebb keresztmetszet közvetlen bekötése a vezeték tulajdonságaitól függ.
Használható dugaszolható áthidaló?
Nem. A LED-es sorkapocs nem közösíthető dugaszolható áthidalóval.

Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2001-1321/1000-413
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
5,2 g/db
Cikkszám
4045454537593
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2001-1321/1000-413 alkatrész-sorkapocs, 3 vezeték, LED (piros), 24 VDC, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 1,5 mm², Push-in CAGE CLAMP®, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2001-1321/1000-413 |
| GTIN / EAN | 4045454537593 |
| Terméktípus | Háromvezetékes, piros LED-es alkatrész-sorkapocs |
Villamos adatok és alkalmazási feltételeik
| Névleges feszültség és feszültségtípus | 24 V DC |
|---|---|
| Jelzőelem | Piros LED |
| Anód elhelyezése | Jobb oldalon |
| IEC/EN 60947-7-1; III/3, III/2 és II/2 | A névleges feszültség-, impulzusfeszültség- és árammezők – jelűek. |
| UL 1059; B, C és D felhasználási csoport | Névleges feszültség: – |
| Biztonsági korlátozás | A LED-es sorkapocs nem közösíthető dugaszolható áthidalóval. |
| Kapcsolási rajz | A jobb oldali + csatlakozások közös vezetővonalra csatlakoznak; az ábrán LED és soros ellenállás kapcsolódik a bal oldali − csatlakozáshoz. |
Csatlakozás és vezetéktípusonkénti tartományok
| Csatlakozási pontok száma | 3 |
|---|---|
| Szintek száma | 1 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 1,5 mm² |
| Bekötési irány | Felső bekötés |
| Tömör vezeték | 0,25–2,5 mm² / 22–14 AWG |
| Tömör vezeték; közvetlen push-in bekötés | 0,75–2,5 mm² / 18–14 AWG |
| Finom elemi szálas vezeték | 0,25–2,5 mm² / 22–14 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,25–1,5 mm² / 22–16 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in bekötés | 0,75–1,5 mm² / 18–16 AWG |
| Kisebb vezeték közvetlen push-in csatlakoztatásának feltétele | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható közvetlen push-in módszerrel. |
| Csupaszolási hossz | 9–11 mm / 0,35–0,43 inch |
Méretek, anyag és környezeti feltételek
| Szélesség | 4,2 mm / 0,165 inch |
|---|---|
| Magasság | 59,2 mm / 2,33 inch |
| Mélység a DIN-sín felső részétől | 32,9 mm / 1,295 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,105 MJ |
| Tömeg | 5,2 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Tanúsítványok és nyilatkozatok
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
|---|
Szükséges kiegészítők
| 2002-1392 | Vég- és válaszlap; 0,8 mm vastag; narancssárga |
|---|---|
| 2002-1391 | Vég- és válaszlap; 0,8 mm vastag; szürke |
Opcionális kiegészítők
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
|---|---|
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2001-171 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; többszínű |
| 2001-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-114 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-114/000-024 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-114/000-006 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-114/000-012 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-114/000-005 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-114/000-002 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-114/000-007 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-114/000-023 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-4501 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-4501/000-024 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-4501/000-006 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; kék |
| 793-4501/000-012 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-4501/000-005 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; piros |
| 793-4501/000-002 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-4501/000-007 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-4501/000-017 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-4501/000-023 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; Bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printerhez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 2002-1394 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
| 2002-1393 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
Opcionális elemek a kezelési példákban
| 2001-1321/1000-434 | Az áramkörhöz kapcsolódó feszültség-visszajelzés másik, a kezelési ábrán megnevezett sorkapcsa. |
|---|
Kezelési műveletek
| Tömör vezeték közvetlen csatlakoztatása | A 0,75–2,5 mm² / 18–14 AWG tartományba eső tömör vezetéket közvetlen push-in módszerrel nyomd be a kapocspontba. |
|---|---|
| Érvéghüvelyes finom elemi szálas vezeték közvetlen csatlakoztatása | Érvéghüvelyes finom elemi szálas vezetéknél a 0,75–1,5 mm² / 18–16 AWG közvetlen push-in tartomány érvényes. |
| Szerszámos vezetékcsatlakoztatás | Az érvéghüvely nélküli finom elemi szálas vezetéket és a közvetlenül nem benyomható kis keresztmetszetű vezetéket működtetőszerszámmal csatlakoztasd. A kapocspont kinyitásához a szerszámot függőlegesen helyezd be. |
| Vezetékbevezetés | A bekötési pontnál a vezetékbevezetés szöge kisebb mint 15°. |
| Tömör vezeték méretlépéses kezelési példája | A kezelési példa az adott csatlakozási keresztmetszetnél egy mérettel nagyobb vagy akár két mérettel kisebb tömör vezeték közvetlen benyomását is említi. A konkrét tömörvezeték-tartomány és a kisebb vezeték tulajdonságaira vonatkozó feltétel változatlan; ez nem érvéghüvelyes vezeték méretválasztási szabálya. |
| Érszigetelő stop | A vezetékbekötési illusztráció érszigetelő stop alkalmazását is bemutatja. |
| Jelölés | Pattintsd be a WMB Inline jelölőt a jelölősávba. |
| Közösítési korlátozás | A LED-es sorkapcsot ne közösítsd dugaszolható áthidalóval. |
| LED-es felügyeleti alkalmazás | A LED-es sorkapcsok vezérlő- és működtetőáramkörök felügyeleti eszközeinek kialakításához használhatók. |
| Feszültség-visszajelzés kapcsolási példája | Az áramkörhöz kapcsolódó feszültség-visszajelzések a 2001-1321/1000-434 vagy a 2001-1321/1000-413 sorkapoccsal alakíthatók ki. A bemutatott kapcsolás + és − jelölésű csatlakozásokat és LED-es ágakat tartalmaz. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 22 (TOPJOB S) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-27 |
| eCl@ss 9.0 | 27-14-11-27 |
| ETIM 9.0 | EC000903 |
| ETIM 10.0 | EC000903 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2001-1321/1000-413 alkatrész-sorkapocs, 3 vezeték, LED (piros), 24 VDC, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 1,5 mm², Push-in CAGE CLAMP®, szürke használati útmutató
Vezetékfajták és előkészítés
| Tömör vezeték | 0,25–2,5 mm² / 22–14 AWG |
|---|---|
| Tömör vezeték; közvetlen push-in bekötés | 0,75–2,5 mm² / 18–14 AWG |
| Finom elemi szálas vezeték | 0,25–2,5 mm² / 22–14 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,25–1,5 mm² / 22–16 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in bekötés | 0,75–1,5 mm² / 18–16 AWG |
| Kisebb vezeték közvetlen push-in csatlakoztatásának feltétele | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható közvetlen push-in módszerrel. |
| Csupaszolási hossz | 9–11 mm / 0,35–0,43 inch |
Vezetékcsatlakoztatás és kezelés
| Tömör vezeték közvetlen csatlakoztatása | A 0,75–2,5 mm² / 18–14 AWG tartományba eső tömör vezetéket közvetlen push-in módszerrel nyomd be a kapocspontba. |
|---|---|
| Érvéghüvelyes finom elemi szálas vezeték közvetlen csatlakoztatása | Érvéghüvelyes finom elemi szálas vezetéknél a 0,75–1,5 mm² / 18–16 AWG közvetlen push-in tartomány érvényes. |
| Szerszámos vezetékcsatlakoztatás | Az érvéghüvely nélküli finom elemi szálas vezetéket és a közvetlenül nem benyomható kis keresztmetszetű vezetéket működtetőszerszámmal csatlakoztasd. A kapocspont kinyitásához a szerszámot függőlegesen helyezd be. |
| Vezetékbevezetés | A bekötési pontnál a vezetékbevezetés szöge kisebb mint 15°. |
| Tömör vezeték méretlépéses kezelési példája | A kezelési példa az adott csatlakozási keresztmetszetnél egy mérettel nagyobb vagy akár két mérettel kisebb tömör vezeték közvetlen benyomását is említi. A konkrét tömörvezeték-tartomány és a kisebb vezeték tulajdonságaira vonatkozó feltétel változatlan; ez nem érvéghüvelyes vezeték méretválasztási szabálya. |
| Érszigetelő stop | A vezetékbekötési illusztráció érszigetelő stop alkalmazását is bemutatja. |
| Jelölés | Pattintsd be a WMB Inline jelölőt a jelölősávba. |
| Közösítési korlátozás | A LED-es sorkapcsot ne közösítsd dugaszolható áthidalóval. |
| LED-es felügyeleti alkalmazás | A LED-es sorkapcsok vezérlő- és működtetőáramkörök felügyeleti eszközeinek kialakításához használhatók. |
| Feszültség-visszajelzés kapcsolási példája | Az áramkörhöz kapcsolódó feszültség-visszajelzések a 2001-1321/1000-434 vagy a 2001-1321/1000-413 sorkapoccsal alakíthatók ki. A bemutatott kapcsolás + és − jelölésű csatlakozásokat és LED-es ágakat tartalmaz. |
Polaritás és jelzés
| Névleges feszültség és feszültségtípus | 24 V DC |
|---|---|
| Jelzőelem | Piros LED |
| Anód elhelyezése | Jobb oldalon |
