Wago 2001-1303 3 vezetékes átmenő sorkapocs, 1,5 mm², megfelelő Ex e II alkalmazásokhoz, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, piros
RRP:380 Ft/db
376 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
327 Ft/db
nettó 257 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Átmenő sorkapocs, 2001-es sorozat, kezelőszerszámos működtetés. A Wago 2001-1303 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 9–11 mm csupaszítási hosszt kell alkalmazni. A sínre szerelhető átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt lehetővé teszik a villamos vezetők gyors, biztonságos csatlakoztatását. Kiviteltől függően hagyományos átmenő vezetékezéshez vagy potenciálelosztáshoz használhatók. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. A csatlakozás karbantartásmentes. Nincs szükség külön előkészítésre, például a vezető érvéghüvelyének préselésére. Méretei: 4,2 × 59,2 × 39,5 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,25–2,5 mm². Push-in CAGE CLAMP® rugós csatlakozás a megbízható szereléshez, az időigényes csavaros kötések helyett. A sínre szerelhető sorkapocs kezelőszerszámmal működtethető. A TOPJOB® S sínre szerelhető sorkapcsok biztonságos villamos csatlakozást kínálnak különböző ipari alkalmazásokban és korszerű épületvillamossági szerelésekben. Megkönnyítik a vezetékezést: a tömör, sodrott és érvéghüvelyezett finomsodratú vezetők gyorsan betolhatók. A termék meghatározott Ex alkalmazásokhoz készült; a részleteket a termék adatlapja tartalmazza. Kezelőszerszámos működtetés. Biztonságos és gyors szerelés. Meghatározott Ex alkalmazásokhoz alkalmas. Megfelelő megoldás minden vezetékezési feladathoz.

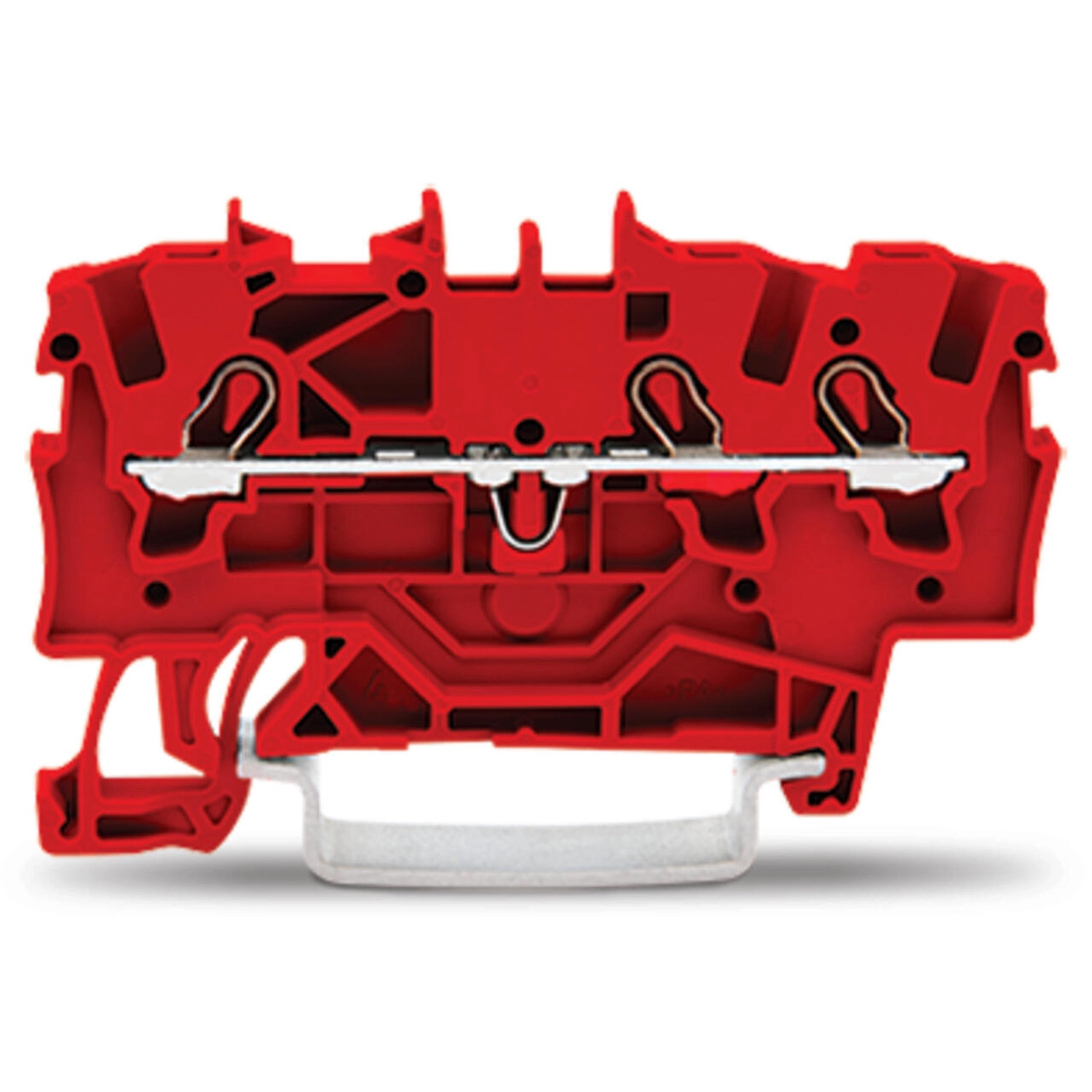

A Wago 2001-1303 piros háromvezetékes átmenő sorkapocs 1,5 mm² névleges keresztmetszettel és Push-in CAGE CLAMP csatlakozással készül. Három kapocspontja egy közös potenciálhoz tartozik. DIN35-sínre rögzíthető, oldalsó és középső jelöléssel; szélessége 4,2 mm. Az Ex alkalmazások külön villamos és elválasztási feltételei érvényesek.
Villamos adatok és feltételek

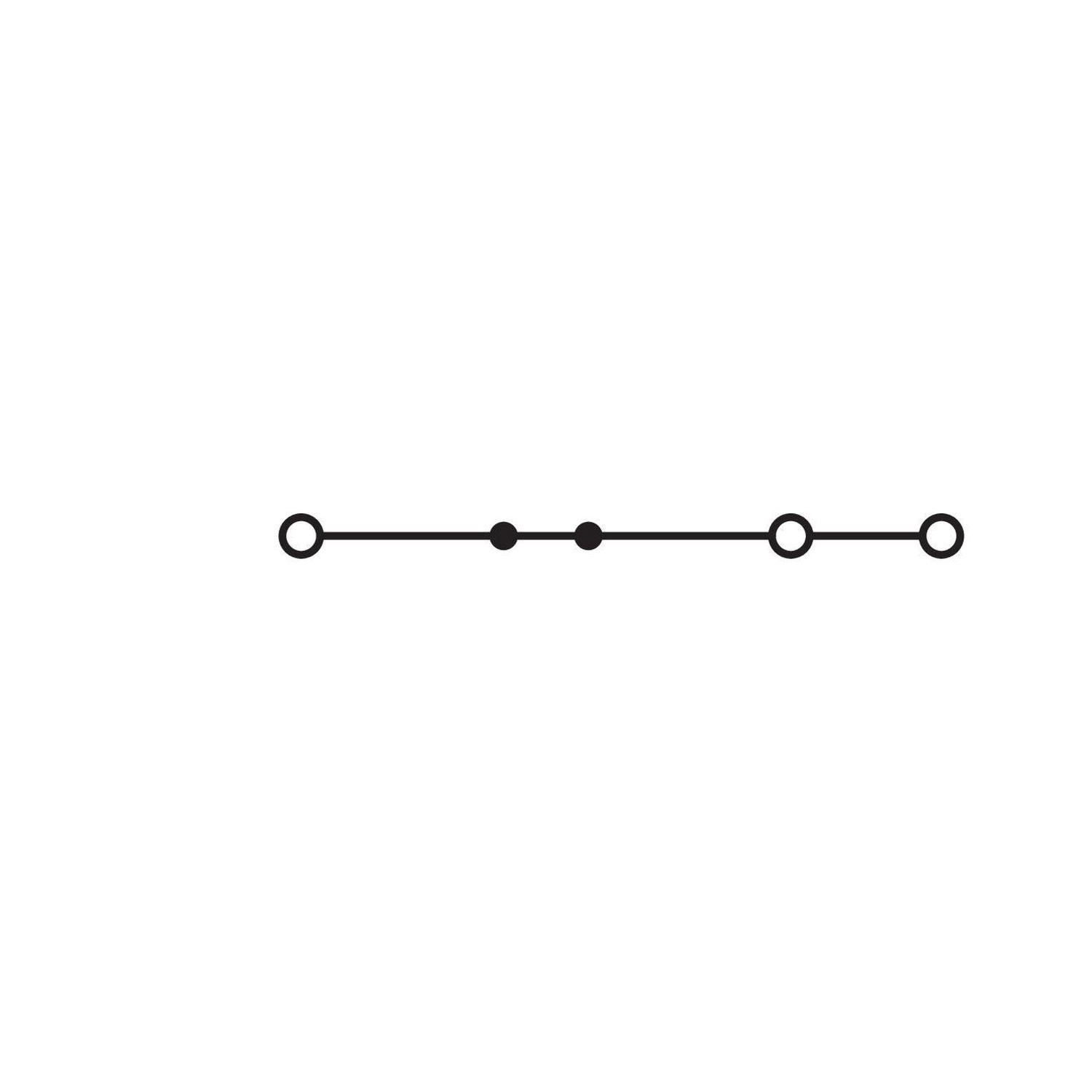

| Értékelési szabvány | IEC/EN60947-7-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 17,5 A |
| III/2 és II/2 feltételoszlop | A feszültség, impulzusfeszültség és áram helyén kötőjel szerepel. |
| Legnagyobb vezeték-keresztmetszethez megadott áram, III/3 | 24 A |
| UL1059, B és C felhasználási csoport | 600 V; 15 A |
| CSA22.2 No.158, B és C felhasználási csoport | 600 V; 15 A |
| UL és CSA, D felhasználási csoport | A feszültség és áram helyén kötőjel szerepel. |
| Ex e II névleges adatok | 550 V; 17 A |
| Ex e II névleges áram áthidalóval | 16 A |
| Ex értékelés | ATEX: PTB 05 ATEX 1094 U; IECEx: PTB 05.0034U; Ex eb IIC Gb |
| Veszteségi teljesítmény potenciálonként | 0,5929 W; 18 A-nél |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00183 Ω |
| Belső kapcsolás | Három kapocspont egy közös átmenő potenciálon. |
Csatlakozás és vezetékek
| Összes csatlakozási pont száma | 3 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Névleges keresztmetszet | 1,5 mm² |
| Tömör vezeték | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Többeres vezeték | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 11 mm / 0,35 … 0,43 inch |
| Huzalozási irány | Felső bekötés |
| Áthidalónyílások száma | 2 |
| Tömör vezeték, közvetlen push-in | 0,75–2,5 mm² / 18–14 AWG |
| Finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,25–1,5 mm² / 22–16 AWG |
| Finom elemi szálas vezeték, érvéghüvellyel, közvetlen push-in | 0,75–1,5 mm² / 18–16 AWG |
| A közvetlen benyomás alsó keresztmetszethatára | A vezeték tulajdonságaitól függően kisebb keresztmetszet is csatlakoztatható; a saját névleges tartományok külön érvényesek. |

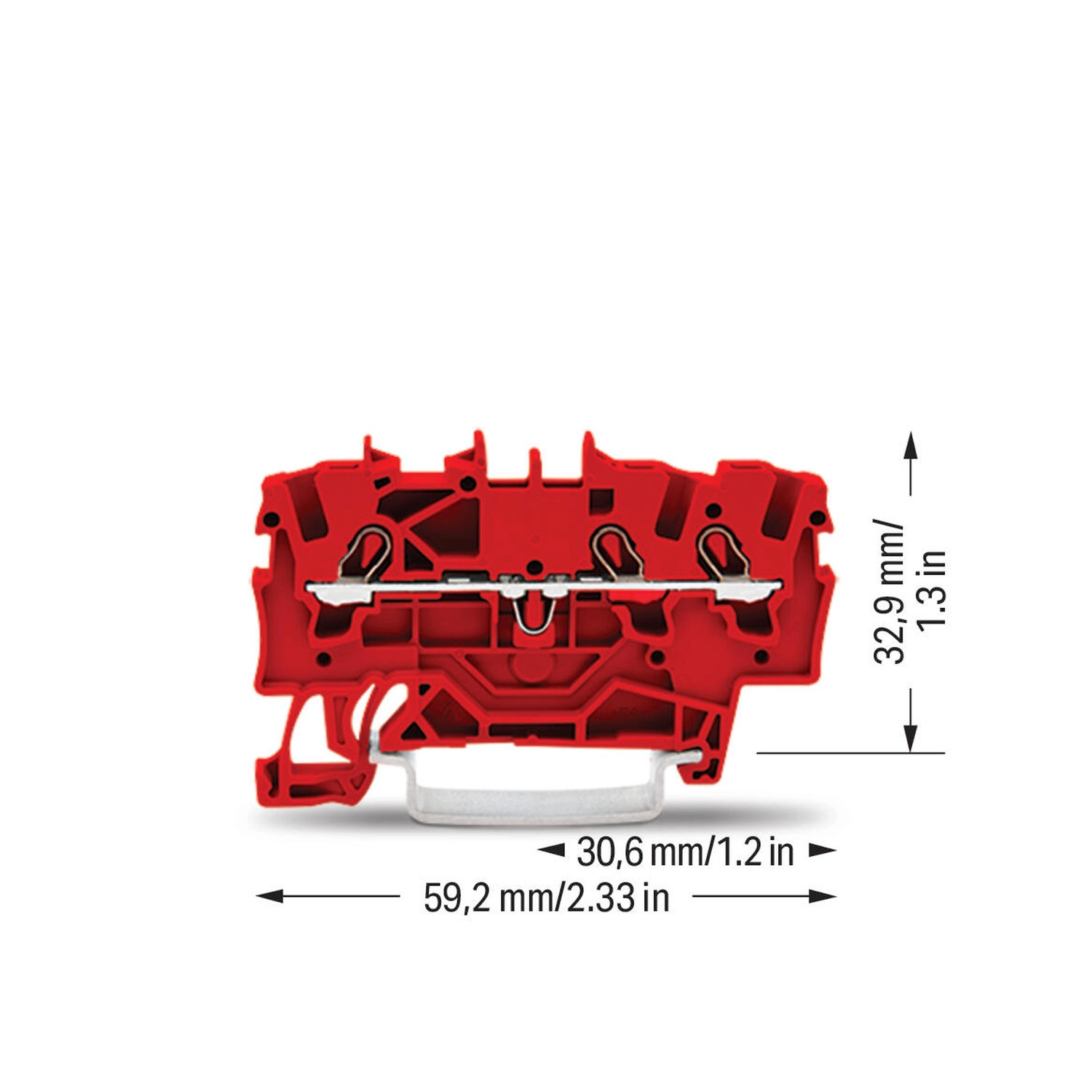

Méretek, anyag és környezet
| Szélesség | 4,2 mm / 0,165 inch |
|---|---|
| Magasság | 59,2 mm / 2,33 inch |
| Mélység a DIN kalapsín felső részétől | 32,9 mm / 1,295 inch |
| Mélység | 39,5 mm / 1,555 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső/oldalsó jelölés |
| Szín | piros |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,096 MJ |
| Tömeg | 4,3 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| DIN-sín | DIN35 × 15 mm és DIN35 × 7,5 mm |
| Méretábra vízszintes részmérete | 30,6 mm / 1,2 inch |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA, EN60947 | NTR NL-7963 |
|---|---|
| CSA – DEKRA, C22.2 No.158 | 1645434 |
| DEKRA, EN60947 | 71-160190 |
| KEMA/KEUR – DEKRA, EN60947 | 71-125954 |
| cURus – UL International Germany, UL1059 | E45172 |
| ATEX gyártói tanúsítás, EU és UK nyilatkozat, Railway Ready | WAGO GmbH & Co. KG |
| ABS – hajózás, EN60947 | 24-0152298-PDA |
| DNV GL – hajózás | TAE00001V2 |
| PRS – hajózás | TE/1094/880590/23 |
| AEx – Underwriters Laboratories, UL60079 | E185892; AEx e II, illetve Ex e II |
| ATEX – PTB, EN60079 | PTB 05 ATEX 1094 U; II2G Ex eb IIC Gb, illetve IM2 Ex eb I Mb |
| CCC – CQST/CNEx, GB/T3836.3 | 2020312313000159; Ex eb IIC Gb és Ex eb I Mb |
| IECEx – PTB, IEC60079 | IECEx PTB05.0034U; Ex eb IIC Gb vagy Ex eb I Mb |
| INMETRO – TÜV, IEC60079 | TÜV 12.1308U |
Kezelés és alkalmazási feltételek
| Közvetlen bekötés | Tömör vezeték közvetlen benyomással: 0,75–2,5 mm² / 18–14 AWG. Finom elemi szálas, érvéghüvelyes vezeték közvetlen benyomással: 0,75–1,5 mm² / 18–16 AWG. A közvetlen benyomás alsó határa a vezeték tulajdonságaitól is függ. |
|---|---|
| Szerszámos bekötés | Az érvéghüvely nélküli finom elemi szálas és a közvetlenül nem benyomható kis keresztmetszetű vezetéket működtetőszerszámmal csatlakoztasd. |
| Működtetőszerszám és vezeték iránya | A működtetőszerszámot függőlegesen helyezd be. A vezeték bevezetési szöge 15°-nál kisebb legyen. |
| Szigetelésütköző | A 2001-171 szigetelésütköző 0,25–0,5 mm²-hez tartozik; egy szalag öt pozíciót tartalmaz. |
| Kettős áthidalónyílás | A két áthidalónyílás különféle közösítési elrendezéseket tesz lehetővé. A rugó CrNi acélból, az áthidaló elektrolitos rézből készül. |
| Egyedi áthidaló | A 2000, 2001, 2002 és 2004 család áthidalójából a kiválasztott érintkezők eltávolításával egyedi elrendezés alakítható ki. |
| Áthidaló eltávolítása | A működtetőszerszámot az áthidaló és a kettős nyílás elválasztófala közé helyezd. Legfeljebb öt érintkezőnél középen emeld ki; ötnél több érintkezőnél a két végen felváltva emeld. |
| Csillag- és deltakapcsolás | A 2001-405/011-000 háromirányú áthidaló a csillagkapcsoláshoz, a 2001-406/020-000 a deltakapcsoláshoz tartozik. |
| Vezetékes áthidaló behelyezése | A vezetékes áthidalót ütközésig nyomd be. |
| Vezetékes áthidaló eltávolítása | A működtetőszerszámmal emeld ki. |
| Szűkítő áthidaló | Eltérő keresztmetszetű sorkapcsok közösíthetők anélkül, hogy vezetékcsatlakozási pontot foglalnának el. Vékony véglappal mindkét irány használható; további átmenő sorkapcsok dugaszolható áthidalóval kapcsolhatók hozzá. |
| Véglap szűkítő áthidalónál | A sorkapcsok közé véglapot kell helyezni. |
| 2006-499 családi szűkítési példa | 6/4 mm²-es, 10/12 AWG méretű 2006/2004 sorkapocsról 4/2,5/1,5 mm²-es, 12/14/16 AWG méretű 2004/2002/2001 sorkapocsra. Ez a családi tartozék alkalmazási tartománya, nem a saját 2001 sorkapocs vezetéktartományának bővítése. |
| Kimenetek összárama | A kimenő áramok összege nem haladhatja meg az áthidaló névleges áramát. Ex e II alkalmazásban a saját áthidalt változathoz 16 A tartozik. |
| Moduláris TOPJOB S csatlakozók | A csatlakozóhoz ugyanaz a vezeték-keresztmetszet tartozik, mint az alkalmazott sorkapocshoz. |
| Kétpólusú feszültségvizsgáló | 2 mm átmérőjű mérőérintkezőkkel csatlakoztatható. |
| 2009-174 vizsgálóadapter | CAT I besorolású, 4 mm-es dugóhoz; a 2000–2016 sorozathoz. |
| 2009-182 vizsgálóadapter | Legfeljebb 2,5 mm² / 12 AWG vezetékhez. |
| Jelölés | WMB Inline SNAP-IN jelölőrendszerrel. |
| 2009-193 csoportjelölő-tartó | A 2001–2016 sorozathoz, jelölőszalaggal. Véglapra nem használható. |
| Ex e elválasztás | A közvetlenül az Ex e / Ex i elválasztólap mögött lévő sorkapcsokra véglapot kell helyezni. |
| Mozgatható rögzítőlábak | A sorkapocs és az elválasztóelem mozgatható lábai azonos irányba nézzenek. |
| Ex e / Ex i elválasztás sorrendje | Véglap, Ex e sorkapocs, Ex elválasztóelem, véglap, Ex i sorkapocs. Az Ex i kék családi elrendezés külön alkalmazás, nem a saját narancssárga vagy piros változat önálló Ex i minősítése. |
| Ex e / Ex i távolság | Az EN50020 szerint a feszültség alatt álló Ex e és Ex i részek között legalább 50 mm távolság szükséges. Az elválasztóelemek közös DIN-sínen helytakarékos elrendezést tesznek lehetővé. |
Szükséges kiegészítők
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 2002-1392 | Vég- és válaszlap; 0,8 mm vastag; narancssárga |
| 2002-1391 | Vég- és válaszlap; 0,8 mm vastag; szürke |
Opcionális kiegészítők
| 2001-410 | Áthidaló; 10 irányú; szigetelt; világosszürke |
|---|---|
| 2001-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2001-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2001-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2001-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2001-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2001-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2001-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2001-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2001-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2001-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2001-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2001-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2001-406 | Áthidaló; 6 irányú; szigetelt; világosszürke |
| 2001-407 | Áthidaló; 7 irányú; szigetelt; világosszürke |
| 2001-408 | Áthidaló; 8 irányú; szigetelt; világosszürke |
| 2001-409 | Áthidaló; 9 irányú; szigetelt; világosszürke |
| 2001-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2001-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 2006-499 | Redukáló áthidaló; 2006/2004-től 2004/2002/2001-ig sorozatokhoz; 2206/2204 – 2204/2202/2201 sorozat; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-414 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú; fekete |
| 2009-414/000-005 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú; fekete |
| 2009-416 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 250 mm hosszú; fekete |
| 2009-414/000-006 | Dugaszolható vezetékáthidaló; szigetelt; 110 mm hosszú; fekete |
| 2009-412 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 2001-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2001-511 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2001-560 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 10 pólusú; szürke |
| 2001-552 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 2 pólusú; szürke |
| 2001-553 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 3 pólusú; szürke |
| 2001-554 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 4 pólusú; szürke |
| 2001-555 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 5 pólusú; szürke |
| 2001-556 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 6 pólusú; szürke |
| 2001-557 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 7 pólusú; szürke |
| 2001-558 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 8 pólusú; szürke |
| 2001-559 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 9 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max. 2,5 mm²; egyes ellenőrző vezetékek szerszám nélkül csatlakoztathatók 0,08 - 2,5 mm; szürke |
| 2001-171 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 216-241 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fehér |
| 216-242 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 216-243 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; piros |
| 216-244 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fekete |
| 210-719 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral; többszínű |
| 2001-115 | Figyelmeztető fedél; 5 sorkapocshoz; villámjellel, fekete; sárga |
| 2009-114 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-114/000-024 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-114/000-006 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; kék |
| 2009-114/000-012 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-114/000-005 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; piros |
| 2009-114/000-002 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-114/000-007 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-114/000-023 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; zöld |
| 793-4501 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; fehér |
| 793-4501/000-024 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-4501/000-006 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; kék |
| 793-4501/000-012 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-4501/000-005 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; piros |
| 793-4501/000-002 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; sárga |
| 793-4501/000-007 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; szürke |
| 793-4501/000-017 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-4501/000-023 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printerhez; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 709-156 | Burkolat; 3-as típus; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; 3-as típus; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 2002-1394 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
| 2002-1393 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 2009-193 | Csoportjelölő-tartó a 2001–2016 sorozathoz. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Vasúti környezeti vizsgálatok
| Vizsgálati előírások | DIN EN50155 (VDE0115-200):2022-06; DIN EN61373 (VDE0115-0106):2011-04 |
|---|---|
| Telepítési kategória | 1. kategória, A/B osztály |
| Működési zajszerű rezgésvizsgálat, 8. szakasz | 5–150 Hz; 0,101 g, a minden tengelyhez használt legnagyobb érték; 10 perc tengelyenként, X/Y/Z. |
| Működési rezgésvizsgálat eredménye | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vizsgálat, 9. szakasz | 5–150 Hz; 0,572 g, a minden tengelyhez használt legnagyobb érték; 5 óra tengelyenként, X/Y/Z. |
| Szimulált élettartam-vizsgálat eredménye | Kiterjesztett érintkezési hibák/kimaradások figyelése és a feszültségesés vizsgálata: megfelelt. |
| Ütésvizsgálat, 10. szakasz | Félszinusz, 5 g, a minden tengelyhez használt legnagyobb érték; 30 ms; tengelyenként három pozitív és három negatív ütés, X/Y/Z. |
| Ütésvizsgálat és összesített eredmény | Kiterjesztett érintkezési figyelés és feszültségesés: megfelelt. Gördülő járművek ütés- és rázkódásvizsgálata: megfelelt. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen csatlakozástechnikával készül?
Push-in CAGE CLAMP; a közvetlen benyomás saját vezetékfeltételeit be kell tartani.
Mekkora a csupaszolási hossz?
9–11 mm.
Mekkora a szélessége?
4,2 mm / 0,165 inch
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
piros
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2001-1303
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
4,33 g/db
Cikkszám
4045454397487
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2001-1303 3 vezetékes átmenő sorkapocs, 1,5 mm², megfelelő Ex e II alkalmazásokhoz, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, piros műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2001-1303 |
| GTIN / EAN | 4045454397487 |
| Terméktípus | Háromvezetékes átmenő sorkapocs |
Villamos adatok és feltételek
| Értékelési szabvány | IEC/EN60947-7-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 17,5 A |
| III/2 és II/2 feltételoszlop | A feszültség, impulzusfeszültség és áram helyén kötőjel szerepel. |
| Legnagyobb vezeték-keresztmetszethez megadott áram, III/3 | 24 A |
| UL1059, B és C felhasználási csoport | 600 V; 15 A |
| CSA22.2 No.158, B és C felhasználási csoport | 600 V; 15 A |
| UL és CSA, D felhasználási csoport | A feszültség és áram helyén kötőjel szerepel. |
| Ex e II névleges adatok | 550 V; 17 A |
| Ex e II névleges áram áthidalóval | 16 A |
| Ex értékelés | ATEX: PTB 05 ATEX 1094 U; IECEx: PTB 05.0034U; Ex eb IIC Gb |
| Veszteségi teljesítmény potenciálonként | 0,5929 W; 18 A-nél |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00183 Ω |
| Belső kapcsolás | Három kapocspont egy közös átmenő potenciálon. |
Csatlakozás és vezetékek
| Összes csatlakozási pont száma | 3 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Névleges keresztmetszet | 1,5 mm² |
| Tömör vezeték | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Többeres vezeték | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 11 mm / 0,35 … 0,43 inch |
| Huzalozási irány | Felső bekötés |
| Áthidalónyílások száma | 2 |
| Tömör vezeték, közvetlen push-in | 0,75–2,5 mm² / 18–14 AWG |
| Finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,25–1,5 mm² / 22–16 AWG |
| Finom elemi szálas vezeték, érvéghüvellyel, közvetlen push-in | 0,75–1,5 mm² / 18–16 AWG |
| A közvetlen benyomás alsó keresztmetszethatára | A vezeték tulajdonságaitól függően kisebb keresztmetszet is csatlakoztatható; a saját névleges tartományok külön érvényesek. |
Méretek, anyag és környezet
| Szélesség | 4,2 mm / 0,165 inch |
|---|---|
| Magasság | 59,2 mm / 2,33 inch |
| Mélység a DIN kalapsín felső részétől | 32,9 mm / 1,295 inch |
| Mélység | 39,5 mm / 1,555 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső/oldalsó jelölés |
| Szín | piros |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,096 MJ |
| Tömeg | 4,3 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| DIN-sín | DIN35 × 15 mm és DIN35 × 7,5 mm |
| Méretábra vízszintes részmérete | 30,6 mm / 1,2 inch |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA, EN60947 | NTR NL-7963 |
|---|---|
| CSA – DEKRA, C22.2 No.158 | 1645434 |
| DEKRA, EN60947 | 71-160190 |
| KEMA/KEUR – DEKRA, EN60947 | 71-125954 |
| cURus – UL International Germany, UL1059 | E45172 |
| ATEX gyártói tanúsítás, EU és UK nyilatkozat, Railway Ready | WAGO GmbH & Co. KG |
| ABS – hajózás, EN60947 | 24-0152298-PDA |
| DNV GL – hajózás | TAE00001V2 |
| PRS – hajózás | TE/1094/880590/23 |
| AEx – Underwriters Laboratories, UL60079 | E185892; AEx e II, illetve Ex e II |
| ATEX – PTB, EN60079 | PTB 05 ATEX 1094 U; II2G Ex eb IIC Gb, illetve IM2 Ex eb I Mb |
| CCC – CQST/CNEx, GB/T3836.3 | 2020312313000159; Ex eb IIC Gb és Ex eb I Mb |
| IECEx – PTB, IEC60079 | IECEx PTB05.0034U; Ex eb IIC Gb vagy Ex eb I Mb |
| INMETRO – TÜV, IEC60079 | TÜV 12.1308U |
Kezelés és alkalmazási feltételek
| Közvetlen bekötés | Tömör vezeték közvetlen benyomással: 0,75–2,5 mm² / 18–14 AWG. Finom elemi szálas, érvéghüvelyes vezeték közvetlen benyomással: 0,75–1,5 mm² / 18–16 AWG. A közvetlen benyomás alsó határa a vezeték tulajdonságaitól is függ. |
|---|---|
| Szerszámos bekötés | Az érvéghüvely nélküli finom elemi szálas és a közvetlenül nem benyomható kis keresztmetszetű vezetéket működtetőszerszámmal csatlakoztasd. |
| Működtetőszerszám és vezeték iránya | A működtetőszerszámot függőlegesen helyezd be. A vezeték bevezetési szöge 15°-nál kisebb legyen. |
| Szigetelésütköző | A 2001-171 szigetelésütköző 0,25–0,5 mm²-hez tartozik; egy szalag öt pozíciót tartalmaz. |
| Kettős áthidalónyílás | A két áthidalónyílás különféle közösítési elrendezéseket tesz lehetővé. A rugó CrNi acélból, az áthidaló elektrolitos rézből készül. |
| Egyedi áthidaló | A 2000, 2001, 2002 és 2004 család áthidalójából a kiválasztott érintkezők eltávolításával egyedi elrendezés alakítható ki. |
| Áthidaló eltávolítása | A működtetőszerszámot az áthidaló és a kettős nyílás elválasztófala közé helyezd. Legfeljebb öt érintkezőnél középen emeld ki; ötnél több érintkezőnél a két végen felváltva emeld. |
| Csillag- és deltakapcsolás | A 2001-405/011-000 háromirányú áthidaló a csillagkapcsoláshoz, a 2001-406/020-000 a deltakapcsoláshoz tartozik. |
| Vezetékes áthidaló behelyezése | A vezetékes áthidalót ütközésig nyomd be. |
| Vezetékes áthidaló eltávolítása | A működtetőszerszámmal emeld ki. |
| Szűkítő áthidaló | Eltérő keresztmetszetű sorkapcsok közösíthetők anélkül, hogy vezetékcsatlakozási pontot foglalnának el. Vékony véglappal mindkét irány használható; további átmenő sorkapcsok dugaszolható áthidalóval kapcsolhatók hozzá. |
| Véglap szűkítő áthidalónál | A sorkapcsok közé véglapot kell helyezni. |
| 2006-499 családi szűkítési példa | 6/4 mm²-es, 10/12 AWG méretű 2006/2004 sorkapocsról 4/2,5/1,5 mm²-es, 12/14/16 AWG méretű 2004/2002/2001 sorkapocsra. Ez a családi tartozék alkalmazási tartománya, nem a saját 2001 sorkapocs vezetéktartományának bővítése. |
| Kimenetek összárama | A kimenő áramok összege nem haladhatja meg az áthidaló névleges áramát. Ex e II alkalmazásban a saját áthidalt változathoz 16 A tartozik. |
| Moduláris TOPJOB S csatlakozók | A csatlakozóhoz ugyanaz a vezeték-keresztmetszet tartozik, mint az alkalmazott sorkapocshoz. |
| Kétpólusú feszültségvizsgáló | 2 mm átmérőjű mérőérintkezőkkel csatlakoztatható. |
| 2009-174 vizsgálóadapter | CAT I besorolású, 4 mm-es dugóhoz; a 2000–2016 sorozathoz. |
| 2009-182 vizsgálóadapter | Legfeljebb 2,5 mm² / 12 AWG vezetékhez. |
| Jelölés | WMB Inline SNAP-IN jelölőrendszerrel. |
| 2009-193 csoportjelölő-tartó | A 2001–2016 sorozathoz, jelölőszalaggal. Véglapra nem használható. |
| Ex e elválasztás | A közvetlenül az Ex e / Ex i elválasztólap mögött lévő sorkapcsokra véglapot kell helyezni. |
| Mozgatható rögzítőlábak | A sorkapocs és az elválasztóelem mozgatható lábai azonos irányba nézzenek. |
| Ex e / Ex i elválasztás sorrendje | Véglap, Ex e sorkapocs, Ex elválasztóelem, véglap, Ex i sorkapocs. Az Ex i kék családi elrendezés külön alkalmazás, nem a saját narancssárga vagy piros változat önálló Ex i minősítése. |
| Ex e / Ex i távolság | Az EN50020 szerint a feszültség alatt álló Ex e és Ex i részek között legalább 50 mm távolság szükséges. Az elválasztóelemek közös DIN-sínen helytakarékos elrendezést tesznek lehetővé. |
Szükséges kiegészítők
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 2002-1392 | Vég- és válaszlap; 0,8 mm vastag; narancssárga |
| 2002-1391 | Vég- és válaszlap; 0,8 mm vastag; szürke |
Opcionális kiegészítők
| 2001-410 | Áthidaló; 10 irányú; szigetelt; világosszürke |
|---|---|
| 2001-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2001-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2001-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2001-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2001-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2001-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2001-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2001-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2001-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2001-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2001-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2001-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2001-406 | Áthidaló; 6 irányú; szigetelt; világosszürke |
| 2001-407 | Áthidaló; 7 irányú; szigetelt; világosszürke |
| 2001-408 | Áthidaló; 8 irányú; szigetelt; világosszürke |
| 2001-409 | Áthidaló; 9 irányú; szigetelt; világosszürke |
| 2001-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2001-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 2006-499 | Redukáló áthidaló; 2006/2004-től 2004/2002/2001-ig sorozatokhoz; 2206/2204 – 2204/2202/2201 sorozat; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-414 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú; fekete |
| 2009-414/000-005 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú; fekete |
| 2009-416 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 250 mm hosszú; fekete |
| 2009-414/000-006 | Dugaszolható vezetékáthidaló; szigetelt; 110 mm hosszú; fekete |
| 2009-412 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 2001-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2001-511 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2001-560 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 10 pólusú; szürke |
| 2001-552 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 2 pólusú; szürke |
| 2001-553 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 3 pólusú; szürke |
| 2001-554 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 4 pólusú; szürke |
| 2001-555 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 5 pólusú; szürke |
| 2001-556 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 6 pólusú; szürke |
| 2001-557 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 7 pólusú; szürke |
| 2001-558 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 8 pólusú; szürke |
| 2001-559 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 9 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max. 2,5 mm²; egyes ellenőrző vezetékek szerszám nélkül csatlakoztathatók 0,08 - 2,5 mm; szürke |
| 2001-171 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 216-241 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fehér |
| 216-242 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 216-243 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; piros |
| 216-244 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fekete |
| 210-719 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral; többszínű |
| 2001-115 | Figyelmeztető fedél; 5 sorkapocshoz; villámjellel, fekete; sárga |
| 2009-114 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-114/000-024 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-114/000-006 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; kék |
| 2009-114/000-012 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-114/000-005 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; piros |
| 2009-114/000-002 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-114/000-007 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-114/000-023 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; zöld |
| 793-4501 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; fehér |
| 793-4501/000-024 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-4501/000-006 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; kék |
| 793-4501/000-012 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-4501/000-005 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; piros |
| 793-4501/000-002 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; sárga |
| 793-4501/000-007 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; szürke |
| 793-4501/000-017 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-4501/000-023 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printerhez; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 709-156 | Burkolat; 3-as típus; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; 3-as típus; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 2002-1394 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
| 2002-1393 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 2009-193 | Csoportjelölő-tartó a 2001–2016 sorozathoz. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 22 (TOPJOB S) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.12. |
|---|
Vasúti környezeti vizsgálatok
| Vizsgálati előírások | DIN EN50155 (VDE0115-200):2022-06; DIN EN61373 (VDE0115-0106):2011-04 |
|---|---|
| Telepítési kategória | 1. kategória, A/B osztály |
| Működési zajszerű rezgésvizsgálat, 8. szakasz | 5–150 Hz; 0,101 g, a minden tengelyhez használt legnagyobb érték; 10 perc tengelyenként, X/Y/Z. |
| Működési rezgésvizsgálat eredménye | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vizsgálat, 9. szakasz | 5–150 Hz; 0,572 g, a minden tengelyhez használt legnagyobb érték; 5 óra tengelyenként, X/Y/Z. |
| Szimulált élettartam-vizsgálat eredménye | Kiterjesztett érintkezési hibák/kimaradások figyelése és a feszültségesés vizsgálata: megfelelt. |
| Ütésvizsgálat, 10. szakasz | Félszinusz, 5 g, a minden tengelyhez használt legnagyobb érték; 30 ms; tengelyenként három pozitív és három negatív ütés, X/Y/Z. |
| Ütésvizsgálat és összesített eredmény | Kiterjesztett érintkezési figyelés és feszültségesés: megfelelt. Gördülő járművek ütés- és rázkódásvizsgálata: megfelelt. |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2001-1303 3 vezetékes átmenő sorkapocs, 1,5 mm², megfelelő Ex e II alkalmazásokhoz, oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, Push-in CAGE CLAMP®, piros használati útmutató
Vezeték és előkészítés
| Összes csatlakozási pont száma | 3 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Névleges keresztmetszet | 1,5 mm² |
| Tömör vezeték | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Többeres vezeték | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 11 mm / 0,35 … 0,43 inch |
| Huzalozási irány | Felső bekötés |
| Áthidalónyílások száma | 2 |
| Tömör vezeték, közvetlen push-in | 0,75–2,5 mm² / 18–14 AWG |
| Finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,25–1,5 mm² / 22–16 AWG |
| Finom elemi szálas vezeték, érvéghüvellyel, közvetlen push-in | 0,75–1,5 mm² / 18–16 AWG |
| A közvetlen benyomás alsó keresztmetszethatára | A vezeték tulajdonságaitól függően kisebb keresztmetszet is csatlakoztatható; a saját névleges tartományok külön érvényesek. |
A vezetéket 9–11 mm hosszan csupaszold.
Kezelés és feltételek
| Közvetlen bekötés | Tömör vezeték közvetlen benyomással: 0,75–2,5 mm² / 18–14 AWG. Finom elemi szálas, érvéghüvelyes vezeték közvetlen benyomással: 0,75–1,5 mm² / 18–16 AWG. A közvetlen benyomás alsó határa a vezeték tulajdonságaitól is függ. |
|---|---|
| Szerszámos bekötés | Az érvéghüvely nélküli finom elemi szálas és a közvetlenül nem benyomható kis keresztmetszetű vezetéket működtetőszerszámmal csatlakoztasd. |
| Működtetőszerszám és vezeték iránya | A működtetőszerszámot függőlegesen helyezd be. A vezeték bevezetési szöge 15°-nál kisebb legyen. |
| Szigetelésütköző | A 2001-171 szigetelésütköző 0,25–0,5 mm²-hez tartozik; egy szalag öt pozíciót tartalmaz. |
| Kettős áthidalónyílás | A két áthidalónyílás különféle közösítési elrendezéseket tesz lehetővé. A rugó CrNi acélból, az áthidaló elektrolitos rézből készül. |
| Egyedi áthidaló | A 2000, 2001, 2002 és 2004 család áthidalójából a kiválasztott érintkezők eltávolításával egyedi elrendezés alakítható ki. |
| Áthidaló eltávolítása | A működtetőszerszámot az áthidaló és a kettős nyílás elválasztófala közé helyezd. Legfeljebb öt érintkezőnél középen emeld ki; ötnél több érintkezőnél a két végen felváltva emeld. |
| Csillag- és deltakapcsolás | A 2001-405/011-000 háromirányú áthidaló a csillagkapcsoláshoz, a 2001-406/020-000 a deltakapcsoláshoz tartozik. |
| Vezetékes áthidaló behelyezése | A vezetékes áthidalót ütközésig nyomd be. |
| Vezetékes áthidaló eltávolítása | A működtetőszerszámmal emeld ki. |
| Szűkítő áthidaló | Eltérő keresztmetszetű sorkapcsok közösíthetők anélkül, hogy vezetékcsatlakozási pontot foglalnának el. Vékony véglappal mindkét irány használható; további átmenő sorkapcsok dugaszolható áthidalóval kapcsolhatók hozzá. |
| Véglap szűkítő áthidalónál | A sorkapcsok közé véglapot kell helyezni. |
| 2006-499 családi szűkítési példa | 6/4 mm²-es, 10/12 AWG méretű 2006/2004 sorkapocsról 4/2,5/1,5 mm²-es, 12/14/16 AWG méretű 2004/2002/2001 sorkapocsra. Ez a családi tartozék alkalmazási tartománya, nem a saját 2001 sorkapocs vezetéktartományának bővítése. |
| Kimenetek összárama | A kimenő áramok összege nem haladhatja meg az áthidaló névleges áramát. Ex e II alkalmazásban a saját áthidalt változathoz 16 A tartozik. |
| Moduláris TOPJOB S csatlakozók | A csatlakozóhoz ugyanaz a vezeték-keresztmetszet tartozik, mint az alkalmazott sorkapocshoz. |
| Kétpólusú feszültségvizsgáló | 2 mm átmérőjű mérőérintkezőkkel csatlakoztatható. |
| 2009-174 vizsgálóadapter | CAT I besorolású, 4 mm-es dugóhoz; a 2000–2016 sorozathoz. |
| 2009-182 vizsgálóadapter | Legfeljebb 2,5 mm² / 12 AWG vezetékhez. |
| Jelölés | WMB Inline SNAP-IN jelölőrendszerrel. |
| 2009-193 csoportjelölő-tartó | A 2001–2016 sorozathoz, jelölőszalaggal. Véglapra nem használható. |
| Ex e elválasztás | A közvetlenül az Ex e / Ex i elválasztólap mögött lévő sorkapcsokra véglapot kell helyezni. |
| Mozgatható rögzítőlábak | A sorkapocs és az elválasztóelem mozgatható lábai azonos irányba nézzenek. |
| Ex e / Ex i elválasztás sorrendje | Véglap, Ex e sorkapocs, Ex elválasztóelem, véglap, Ex i sorkapocs. Az Ex i kék családi elrendezés külön alkalmazás, nem a saját narancssárga vagy piros változat önálló Ex i minősítése. |
| Ex e / Ex i távolság | Az EN50020 szerint a feszültség alatt álló Ex e és Ex i részek között legalább 50 mm távolság szükséges. Az elválasztóelemek közös DIN-sínen helytakarékos elrendezést tesznek lehetővé. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
