Wago 2001-1205 2 vezetékes átmenő sorkapocs, 1,5 mm², Push-in CAGE CLAMP, Ex e II, oldalsó/középső jelölés, DIN 35 × 15 és 35 × 7,5, fekete
RRP:301 Ft/db
298 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
259 Ft/db
nettó 204 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

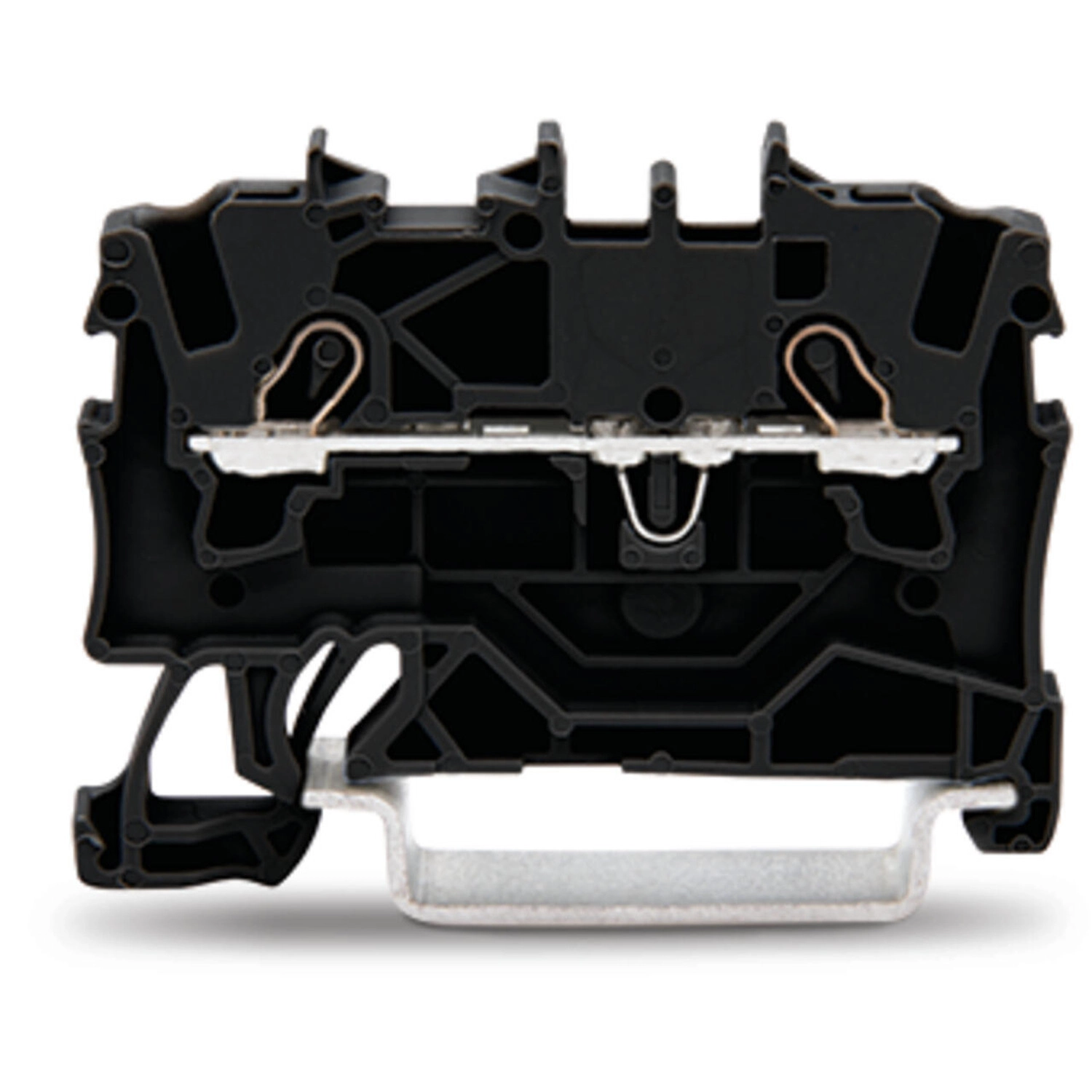

Átmenő sorkapocs, 2001-es sorozat, fekete. A Wago 2001-1205 termékkel a vezetők egyszerűen, gyorsan és biztonságosan csatlakoztathatók. A vezetők csatlakoztatásakor 9–11 mm csupaszítási hosszt kell alkalmazni. Az átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt használhatók a vezetők gyors és biztonságos csatlakoztatására. Hagyományos átmenő vezetékezésre és potenciálelosztásra alkalmas változatok állnak rendelkezésre. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. Méretei: 4,2 × 48,5 × 39,5 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,25–2,5 mm². Univerzális csatlakozás minden vezetőtípushoz: Push-in CAGE CLAMP®. A sínre szerelhető átmenő sorkapocs kezelőszerszámmal működtethető. A TOPJOB® S sínre szerelhető sorkapcsok biztonságos villamos csatlakozást kínálnak különböző ipari alkalmazásokban és korszerű épületvillamossági szerelésekben. Minden alkalmazáshoz megfelelő megoldást kínálnak: karos, nyomógombos vagy működtetőnyílásos változatot. A termék meghatározott Ex alkalmazásokhoz készült; a részleteket a termék adatlapja tartalmazza. Biztonságos és gyors szerelés. Kompakt méretek. Kezelőszerszámos működtetés. Meghatározott Ex alkalmazásokhoz alkalmas.
A Wago 2001-1205 fekete TOPJOB S átmenő sorkapocs két vezetékcsatlakozással, egy potenciállal és 1,5 mm² névleges keresztmetszettel készül. Felső bekötésű Push-in CAGE CLAMP® csatlakozása rézvezetőkhöz használható, 9–11 mm csupaszolási hosszal. Szélessége 4,2 mm; DIN35 × 15 és DIN35 × 7,5 sínre rögzíthető. IEC/EN60947-7-1 szerint, III. túlfeszültségi kategória és 3. szennyezettségi fok mellett 800 V, 8 kV és 17,5 A a névleges értéke; az Ex e II alkalmazáshoz külön villamos és elválasztási feltételek tartoznak.
Villamos adatok
| Értékelési szabvány | IEC/EN60947-7-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 17,5 A |
| Áram a legnagyobb vezeték-keresztmetszetnél | 24 A; III. túlfeszültségi kategória / 3. szennyezettségi fok |
| III/2 és II/2 feltételoszlop | A feszültség, feszültségimpulzus, névleges áram és a legnagyobb keresztmetszethez tartozó áram helyén kötőjel szerepel. |
| UL1059, B felhasználási csoport | 600 V; 15 A |
| UL1059, C felhasználási csoport | 600 V; 15 A |
| UL1059, D felhasználási csoport | Nincs számszerű névleges feszültség vagy áram megadva. |
| CSA22.2 No.158, B felhasználási csoport | 600 V; 15 A |
| CSA22.2 No.158, C felhasználási csoport | 600 V; 15 A |
| CSA22.2 No.158, D felhasználási csoport | Nincs számszerű névleges feszültség vagy áram megadva. |
| Veszteségi teljesítmény pólusonként | 0,5929 W |
| A veszteségi adat számítási árama | 18 A |
| Az áramfüggő veszteségi adathoz tartozó ellenállás | 0,00183 Ω |
| Ex értékelés | ATEX: PTB05ATEX1094U / IECEx: PTB05.0034U; Ex eb IIC Gb |
| Méretezési feszültség, EN, Ex e II | 550 V |
| Névleges áram, Ex e II | 17 A |
| Névleges áram áthidalóval, Ex e II | 16 A |
Vezetékcsatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok / szintek száma | 1 / 1 |
| Áthidalási helyek száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 1,5 mm² |
| Tömör vezeték | 0,25–2,5 mm² / 22–14 AWG |
| Tömör vezeték közvetlen push-in bekötéssel | 0,75–2,5 mm² / 18–14 AWG |
| Többeres vezeték | 0,25–2,5 mm² / 22–14 AWG |
| Finom elemi szálas vezeték | 0,25–2,5 mm² / 22–14 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² / 22–16 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, közvetlen push-in bekötéssel | 0,75–1,5 mm² / 18–16 AWG |
| Kisebb keresztmetszet közvetlen bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 9–11 mm / 0,35–0,43 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyagok és környezet
| Szélesség | 4,2 mm / 0,165 inch |
|---|---|
| Magasság a mérettáblázatban | 48,5 mm / 1,909 inch |
| Mélység a DIN kalapsín felső részétől | 32,9 mm / 1,295 inch |
| Mélység | 39,5 mm / 1,555 inch |

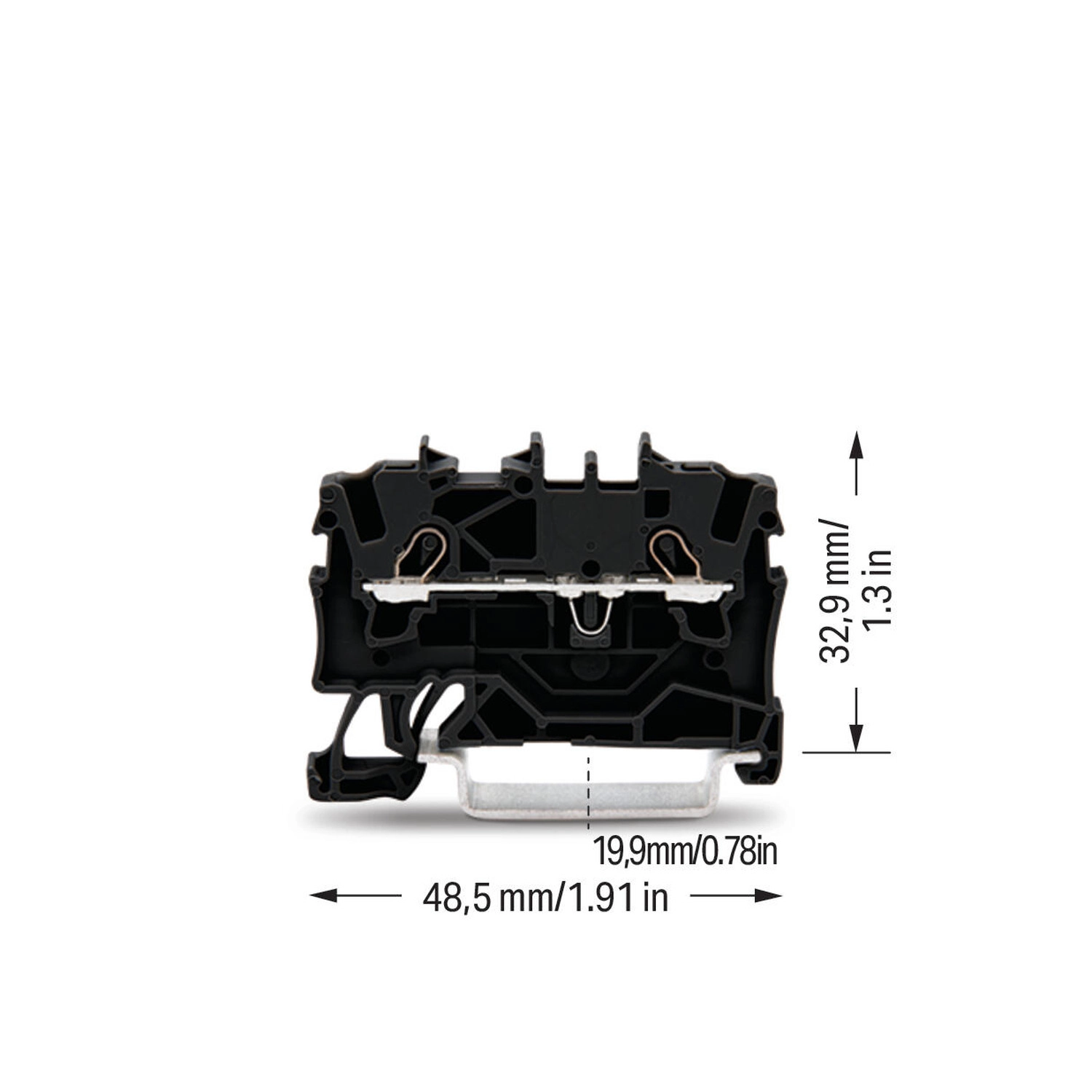

| Saját méretábra vízszintes teljes mérete | 48,5 mm / 1,91 inch |
| Saját méretábra vízszintes részmérete | 19,9 mm / 0,78 inch |
| Saját méretábra függőleges mérete | 32,9 mm / 1,3 inch |
| Áramköri kialakítás | Két csatlakozási pont közötti közvetlen átmenő összeköttetés |
| Rögzítés | DIN35 × 15 és DIN35 × 7,5 mm sín |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | fekete |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,067 MJ |
| Tömeg | 3,5 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | DIN EN50155 (VDE0115-200):2022-06; vasúti gördülő járművek elektronikus berendezései |
|---|---|
| Vizsgálati eljárás | DIN EN61373 (VDE0115-0106):2011-04; ütés- és rázkódásállóság |
| Spektrum és telepítési hely | Élettartam-teszt; 1. kategória; A/B osztály |
| Működési rezgésvizsgálat | 8. szakasz szerint teljesítve; 5–150 Hz; 0,101 g, minden tengelyre használt legmagasabb szint |
| Működési vizsgálat időtartama és iránya | Tengelyenként 10 perc; X, Y és Z |
| Működési vizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vizsgálat | 9. szakasz szerint teljesítve; 5–150 Hz; 0,572 g, minden tengelyre használt legmagasabb szint |
| Élettartam-vizsgálat időtartama és iránya | Tengelyenként 5 óra; X, Y és Z |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | 10. szakasz szerint teljesítve; fél szinusz; 5 g, minden tengelyre használt legmagasabb szint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Gördülő járművek ütés- és rezgésvizsgálatának összeredménye | Megfelelt |
Alkalmazási feltételek és családi példák hatóköre
| IEC, legnagyobb keresztmetszet és Ex alkalmazás áramai | A 17,5 A IEC névleges áram, a legnagyobb vezeték-keresztmetszethez megadott 24 A, az Ex e II szerinti 17 A és az Ex e II áthidalós 16 A eltérő feltételekhez tartozik. A 18 A kizárólag a veszteségi adat számítási árama. |
|---|---|
| Névleges keresztmetszet és push-in tartomány | A névleges érték 1,5 mm². Tömör vezetéknél a közvetlen push-in tartomány 0,75–2,5 mm²; érvéghüvelyes finom elemi szálas vezetéknél 0,75–1,5 mm². A családi kezelési példa egy mérettel nagyobb vagy két mérettel kisebb tömör vezeték közvetlen behelyezését említi; az egyedi vezetékfajtához tartozó határok külön érvényesek. |
| Méretábra és táblázat eltérő pontossága | A rajzi 48,5 mm / 1,91 inch és 32,9 mm / 1,3 inch azonos metrikus méretekhez tartozik, mint a táblázati 1,909 és 1,295 inch. A 19,9 mm / 0,78 inch külön vízszintes részméret. |
| Fekete vagy sárga kivitel és a kék Ex i családi példa | A saját fekete változat nem a kék burkolatú Ex i családi példa. Az Ex e II alkalmazási feltételek és a saját tanúsítványok külön szerepelnek. |
| Ex családi fénykép külön típusa | A szürke mintadarab 2002-1201, 2002-es sorozatú 2,5 mm²-es sorkapocs. A rajta látható 800 V / 2,5 mm², UL600 V / 20 A és Ex550 V / 2,5 mm² / 20 A jelölés a mintadarabé; nem helyettesíti a saját 1,5 mm²-es típus villamos értékeit. |
| Redukáló áthidaló saját kapcsolat | A 2006-499 a 2006/2004 sorozat 6/4 mm²-es, 10/12 AWG sorkapcsait a 2004/2002/2001 sorozat 4/2,5/1,5 mm²-es, 12/14/16 AWG sorkapcsaival közösíti. A közösítendő sorkapcsok közé véglap szükséges. |
| A 2016-499 külön családi példája | A 2016/2010 sorozat 16/10 mm²-es sorkapcsait a 2010/2006/2004/2002 sorozat 10/6/4/2,5 mm²-es sorkapcsaival közösíti. A példa az első csoporthoz 16/8 AWG, a másodikhoz 8/10/12/14 AWG értéket közöl; nem igazolja a 2001-es típus kapcsolatát vagy nagyobb vezetékhatárát. |
| Lépcsőzetes áthidalás külön családi példái | Nyitott, véglappal lezárt oldalon 16 és 10 mm², illetve 6/4/2,5 mm² kapcsok szerepelnek; példák: 16 mm² / 6 AWG és 6 mm² / 10 AWG, vagy 10 mm² / 8 AWG és 4 mm² / 12 AWG. Zárt oldali példa: 16 mm² / 6 AWG és 6 mm² / 10 AWG, vagy 6 mm² / 10 AWG és 2,5 mm² / 14 AWG. Ezek nem a saját 2001-es kapocs vezetékhatárai. |
| A közösítés áramkorlátja | A kimenő áramkörök összárama nem haladhatja meg a redukáló vagy dugaszolható áthidaló névleges áramát. |
| Vizsgálóadapterek külön adatai | A moduláris TOPJOB S vizsgálócsatlakozó 2 mm átmérőjű vizsgálókontaktust használ kétpólusú feszültségmérőhöz. A 2009-174 adapter CATI, 4 mm átmérőjű dugóhoz, 2000–2016 sorozathoz. A 2009-182 szerszám nélküli vizsgálóvezeték-csatlakozáshoz, legfeljebb 2,5 mm² / 12 AWG vezetékhez való; a tartozéklistában 0,08–2,5 mm is szerepel, külön mértékegység-megadással. |
| Érvéghüvely külön AWG-megadása | A 216-243, 1 mm²-es piros érvéghüvely mellett 18 AWG szerepel; a kapcsolódó alkatrész saját megadása. |
| Jelölőtartó alkalmazási korlátja | A 2009-193 csoportjelölő tartó a 2001–2016 sorozatú TOPJOB S kapcsokhoz használható; véglapon nem használható. |
Ex szerelési feltételek
| Ex e és Ex i elválasztása | Közvetlenül az Ex e/Ex i elválasztólap mögötti sorkapocsra véglapot kell helyezni. |
|---|---|
| Mozgatható lábak iránya | A sorkapcsok és elválasztólapok mozgatható lábai ugyanabba az irányba nézzenek. |
| Különböző Ex áramkörök távolsága | Az EN50020 szerint az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm távolság szükséges. Közös DIN-sín esetén Ex e/Ex i elválasztó használható. |
| Elválasztott sor családi sorrendje | Véglap; Ex e II sorkapocs; Ex e/Ex i elválasztólap; véglap; Ex i sorkapocs. A kék Ex i kapocs külön családi komponens. |
Gyártói kezelési jellemzők
| Kapocspont nyitása | A működtetőszerszámot függőlegesen kell behelyezni; a vezeték bevezetési szöge kisebb mint 15 fok. |
|---|---|
| Finom elemi szálas vagy kis keresztmetszetű vezeték | Az érvéghüvely nélküli finom elemi szálas, illetve közvetlenül be nem nyomható vezetékhez működtetőszerszám szükséges. |
| Áthidalórendszer | Két áthidalóaljzat; CrNi-acél rugó; az áthidaló érintkezőanyaga tiszta elektrolitikus réz. |
| Egyedi áthidaló kialakítása | A 2000, 2001, 2002 és 2004 sorozatban az áthidalási kontaktusok megbontásával és eltávolításával. |
| Dugaszolható áthidaló eltávolítása | A szerszám az áthidaló és a dupla áthidalónyílás válaszfala közé kerül; legfeljebb 5 kontaktusnál középre, több mint 5 kontaktusnál felváltva a két oldalra. |
| Vezetékáthidaló kezelése | Teljesen be kell nyomni a sorkapocsba; újrahuzalozáskor működtetőszerszámmal emelhető ki. |
| Csillag- és deltaáthidaló | A megfelelő csillagpont-, illetve deltakonfiguráció kialakításához, TOPJOB S sorkapcsos motoralaplapokhoz. |
| WMB Inline jelölés | A jelölőt a jelölősávba kell bepattintani. |
Tanúsítványok és gyártói nyilatkozatok
| CCA – DEKRA Certification B.V. | EN60947; NTR NL-7963 |
|---|---|
| CSA – DEKRA Certification B.V. | C22.2 No.158; 1645434 |
| DEKRA – DEKRA Certification B.V. | EN60947; 71-160190 |
| KEMA/KEUR – DEKRA Certification B.V. | EN60947; 71-125954 |
| UL – UL International Germany GmbH | UL1059; E45172 |
| WAGO gyártói nyilatkozatok | ATEX megfelelőségi tanúsítás; EU megfelelőségi nyilatkozat; UK megfelelőségi nyilatkozat |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
| ABS – American Bureau of Shipping | EN60947; 24-0152298-PDA |
| DNV GL – Det Norske Veritas/Germanischer Lloyd | TAE00001V2 |
| PRS – Polski Rejestr Statków | TE/1094/880590/23 |
| AEx – UL International Germany / PTB | UL60079; E185892; AEx e II, illetve Ex e II |
| ATEX – PTB | EN60079; PTB05ATEX1094U; II2G Ex eb IIC Gb, illetve IM2 Ex eb I Mb |
| CCC – CQST/CNEx | GB/T3836.3; 2020312313000159; Ex eb IIC Gb, Ex eb I Mb |
| IECEx – PTB | IEC60079; IECEx PTB05.0034U; Ex eb IIC Gb vagy Ex eb I Mb |
| INMETRO – TÜV Rheinland do Brasil | IEC60079; TÜV12.1308U |
Szükséges kiegészítők – véglapváltozatok
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 2002-1292 | Vég- és válaszlap; 0,8 mm vastag; narancssárga |
| 2002-1291 | Vég- és válaszlap; 0,8 mm vastag; szürke |
Opcionális kiegészítők
| 2001-410 | Áthidaló; 10 irányú; szigetelt; világosszürke |
|---|---|
| 2001-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2001-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2001-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2001-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2001-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2001-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2001-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2001-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2001-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2001-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2001-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2001-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2001-406 | Áthidaló; 6 irányú; szigetelt; világosszürke |
| 2001-407 | Áthidaló; 7 irányú; szigetelt; világosszürke |
| 2001-408 | Áthidaló; 8 irányú; szigetelt; világosszürke |
| 2001-409 | Áthidaló; 9 irányú; szigetelt; világosszürke |
| 2001-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2001-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 2006-499 | Redukáló áthidaló; 2006/2004-től 2004/2002/2001-ig sorozatokhoz; 2206/2204 – 2204/2202/2201 sorozat; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-414 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú; fekete |
| 2009-414/000-005 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú; fekete |
| 2009-416 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 250 mm hosszú; fekete |
| 2009-414/000-006 | Dugaszolható vezetékáthidaló; szigetelt; 110 mm hosszú; fekete |
| 2009-412 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 2001-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2001-511 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2001-560 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 10 pólusú; szürke |
| 2001-552 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 2 pólusú; szürke |
| 2001-553 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 3 pólusú; szürke |
| 2001-554 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 4 pólusú; szürke |
| 2001-555 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 5 pólusú; szürke |
| 2001-556 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 6 pólusú; szürke |
| 2001-557 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 7 pólusú; szürke |
| 2001-558 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 8 pólusú; szürke |
| 2001-559 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 9 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max 2,5 mm²; egyes ellenőrző vezetékek eszköz nélkül csatlakoztathatóak 0,08 - 2,5 mm; szürke |
| 2001-171 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 216-241 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fehér |
| 216-242 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 216-243 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; piros |
| 216-244 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fekete |
| 210-719 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral; többszínű |
| 2001-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-114 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-114/000-024 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-114/000-006 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; kék |
| 2009-114/000-012 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-114/000-005 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; piros |
| 2009-114/000-002 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-114/000-007 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-114/000-023 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; zöld |
| 793-4501 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; fehér |
| 793-4501/000-024 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-4501/000-006 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; kék |
| 793-4501/000-012 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-4501/000-005 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; piros |
| 793-4501/000-002 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; sárga |
| 793-4501/000-007 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; szürke |
| 793-4501/000-017 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-4501/000-023 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printerhez; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 709-156 | Burkolat; 3-as típus; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; 3-as típus; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 209-190 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 90 mm széles; narancssárga |
| 2002-1294 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
| 2002-1293 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 2009-193 | Csoportjelölő tartó jelölőcsíkkal; 2001–2016 sorozat; véglapon nem használható. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
9–11 mm.
Mekkora a névleges áram?
IEC/EN60947-7-1 szerint 17,5 A; Ex e II alkalmazásban 17 A, áthidalóval 16 A. A 24 A a legnagyobb vezeték-keresztmetszethez tartozó külön adat.
Minden vezetéket közvetlenül be lehet nyomni?
A közvetlen push-in tartomány tömör vezetéknél 0,75–2,5 mm², érvéghüvelyes finom elemi szálas vezetéknél 0,75–1,5 mm². Az érvéghüvely nélküli finom elemi szálas vagy be nem nyomható kis keresztmetszetű vezetékhez működtetőszerszám szükséges.
Mekkora a szélessége?
4,2 mm; a saját rajz külön 19,9 mm-es vízszintes részméretet is jelöl.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
fekete
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2001-1205
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
3,53 g/db
Cikkszám
4045454537371
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2001-1205 2 vezetékes átmenő sorkapocs, 1,5 mm², Push-in CAGE CLAMP, Ex e II, oldalsó/középső jelölés, DIN 35 × 15 és 35 × 7,5, fekete műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2001-1205 |
| GTIN / EAN | 4045454537371 |
| Terméktípus | TOPJOB S kétvezetékes átmenő sorkapocs |
Villamos adatok
| Értékelési szabvány | IEC/EN60947-7-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 17,5 A |
| Áram a legnagyobb vezeték-keresztmetszetnél | 24 A; III. túlfeszültségi kategória / 3. szennyezettségi fok |
| III/2 és II/2 feltételoszlop | A feszültség, feszültségimpulzus, névleges áram és a legnagyobb keresztmetszethez tartozó áram helyén kötőjel szerepel. |
| UL1059, B felhasználási csoport | 600 V; 15 A |
| UL1059, C felhasználási csoport | 600 V; 15 A |
| UL1059, D felhasználási csoport | Nincs számszerű névleges feszültség vagy áram megadva. |
| CSA22.2 No.158, B felhasználási csoport | 600 V; 15 A |
| CSA22.2 No.158, C felhasználási csoport | 600 V; 15 A |
| CSA22.2 No.158, D felhasználási csoport | Nincs számszerű névleges feszültség vagy áram megadva. |
| Veszteségi teljesítmény pólusonként | 0,5929 W |
| A veszteségi adat számítási árama | 18 A |
| Az áramfüggő veszteségi adathoz tartozó ellenállás | 0,00183 Ω |
| Ex értékelés | ATEX: PTB05ATEX1094U / IECEx: PTB05.0034U; Ex eb IIC Gb |
| Méretezési feszültség, EN, Ex e II | 550 V |
| Névleges áram, Ex e II | 17 A |
| Névleges áram áthidalóval, Ex e II | 16 A |
Vezetékcsatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok / szintek száma | 1 / 1 |
| Áthidalási helyek száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 1,5 mm² |
| Tömör vezeték | 0,25–2,5 mm² / 22–14 AWG |
| Tömör vezeték közvetlen push-in bekötéssel | 0,75–2,5 mm² / 18–14 AWG |
| Többeres vezeték | 0,25–2,5 mm² / 22–14 AWG |
| Finom elemi szálas vezeték | 0,25–2,5 mm² / 22–14 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² / 22–16 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, közvetlen push-in bekötéssel | 0,75–1,5 mm² / 18–16 AWG |
| Kisebb keresztmetszet közvetlen bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 9–11 mm / 0,35–0,43 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyagok és környezet
| Szélesség | 4,2 mm / 0,165 inch |
|---|---|
| Magasság a mérettáblázatban | 48,5 mm / 1,909 inch |
| Mélység a DIN kalapsín felső részétől | 32,9 mm / 1,295 inch |
| Mélység | 39,5 mm / 1,555 inch |
| Saját méretábra vízszintes teljes mérete | 48,5 mm / 1,91 inch |
| Saját méretábra vízszintes részmérete | 19,9 mm / 0,78 inch |
| Saját méretábra függőleges mérete | 32,9 mm / 1,3 inch |
| Áramköri kialakítás | Két csatlakozási pont közötti közvetlen átmenő összeköttetés |
| Rögzítés | DIN35 × 15 és DIN35 × 7,5 mm sín |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | fekete |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,067 MJ |
| Tömeg | 3,5 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Vasúti környezeti vizsgálatok
| Vizsgálati specifikáció | DIN EN50155 (VDE0115-200):2022-06; vasúti gördülő járművek elektronikus berendezései |
|---|---|
| Vizsgálati eljárás | DIN EN61373 (VDE0115-0106):2011-04; ütés- és rázkódásállóság |
| Spektrum és telepítési hely | Élettartam-teszt; 1. kategória; A/B osztály |
| Működési rezgésvizsgálat | 8. szakasz szerint teljesítve; 5–150 Hz; 0,101 g, minden tengelyre használt legmagasabb szint |
| Működési vizsgálat időtartama és iránya | Tengelyenként 10 perc; X, Y és Z |
| Működési vizsgálat ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vizsgálat | 9. szakasz szerint teljesítve; 5–150 Hz; 0,572 g, minden tengelyre használt legmagasabb szint |
| Élettartam-vizsgálat időtartama és iránya | Tengelyenként 5 óra; X, Y és Z |
| Élettartam-vizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | 10. szakasz szerint teljesítve; fél szinusz; 5 g, minden tengelyre használt legmagasabb szint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés minden tengely előtt és után: megfelelt. |
| Gördülő járművek ütés- és rezgésvizsgálatának összeredménye | Megfelelt |
Alkalmazási feltételek és családi példák hatóköre
| IEC, legnagyobb keresztmetszet és Ex alkalmazás áramai | A 17,5 A IEC névleges áram, a legnagyobb vezeték-keresztmetszethez megadott 24 A, az Ex e II szerinti 17 A és az Ex e II áthidalós 16 A eltérő feltételekhez tartozik. A 18 A kizárólag a veszteségi adat számítási árama. |
|---|---|
| Névleges keresztmetszet és push-in tartomány | A névleges érték 1,5 mm². Tömör vezetéknél a közvetlen push-in tartomány 0,75–2,5 mm²; érvéghüvelyes finom elemi szálas vezetéknél 0,75–1,5 mm². A családi kezelési példa egy mérettel nagyobb vagy két mérettel kisebb tömör vezeték közvetlen behelyezését említi; az egyedi vezetékfajtához tartozó határok külön érvényesek. |
| Méretábra és táblázat eltérő pontossága | A rajzi 48,5 mm / 1,91 inch és 32,9 mm / 1,3 inch azonos metrikus méretekhez tartozik, mint a táblázati 1,909 és 1,295 inch. A 19,9 mm / 0,78 inch külön vízszintes részméret. |
| Fekete vagy sárga kivitel és a kék Ex i családi példa | A saját fekete változat nem a kék burkolatú Ex i családi példa. Az Ex e II alkalmazási feltételek és a saját tanúsítványok külön szerepelnek. |
| Ex családi fénykép külön típusa | A szürke mintadarab 2002-1201, 2002-es sorozatú 2,5 mm²-es sorkapocs. A rajta látható 800 V / 2,5 mm², UL600 V / 20 A és Ex550 V / 2,5 mm² / 20 A jelölés a mintadarabé; nem helyettesíti a saját 1,5 mm²-es típus villamos értékeit. |
| Redukáló áthidaló saját kapcsolat | A 2006-499 a 2006/2004 sorozat 6/4 mm²-es, 10/12 AWG sorkapcsait a 2004/2002/2001 sorozat 4/2,5/1,5 mm²-es, 12/14/16 AWG sorkapcsaival közösíti. A közösítendő sorkapcsok közé véglap szükséges. |
| A 2016-499 külön családi példája | A 2016/2010 sorozat 16/10 mm²-es sorkapcsait a 2010/2006/2004/2002 sorozat 10/6/4/2,5 mm²-es sorkapcsaival közösíti. A példa az első csoporthoz 16/8 AWG, a másodikhoz 8/10/12/14 AWG értéket közöl; nem igazolja a 2001-es típus kapcsolatát vagy nagyobb vezetékhatárát. |
| Lépcsőzetes áthidalás külön családi példái | Nyitott, véglappal lezárt oldalon 16 és 10 mm², illetve 6/4/2,5 mm² kapcsok szerepelnek; példák: 16 mm² / 6 AWG és 6 mm² / 10 AWG, vagy 10 mm² / 8 AWG és 4 mm² / 12 AWG. Zárt oldali példa: 16 mm² / 6 AWG és 6 mm² / 10 AWG, vagy 6 mm² / 10 AWG és 2,5 mm² / 14 AWG. Ezek nem a saját 2001-es kapocs vezetékhatárai. |
| A közösítés áramkorlátja | A kimenő áramkörök összárama nem haladhatja meg a redukáló vagy dugaszolható áthidaló névleges áramát. |
| Vizsgálóadapterek külön adatai | A moduláris TOPJOB S vizsgálócsatlakozó 2 mm átmérőjű vizsgálókontaktust használ kétpólusú feszültségmérőhöz. A 2009-174 adapter CATI, 4 mm átmérőjű dugóhoz, 2000–2016 sorozathoz. A 2009-182 szerszám nélküli vizsgálóvezeték-csatlakozáshoz, legfeljebb 2,5 mm² / 12 AWG vezetékhez való; a tartozéklistában 0,08–2,5 mm is szerepel, külön mértékegység-megadással. |
| Érvéghüvely külön AWG-megadása | A 216-243, 1 mm²-es piros érvéghüvely mellett 18 AWG szerepel; a kapcsolódó alkatrész saját megadása. |
| Jelölőtartó alkalmazási korlátja | A 2009-193 csoportjelölő tartó a 2001–2016 sorozatú TOPJOB S kapcsokhoz használható; véglapon nem használható. |
Ex szerelési feltételek
| Ex e és Ex i elválasztása | Közvetlenül az Ex e/Ex i elválasztólap mögötti sorkapocsra véglapot kell helyezni. |
|---|---|
| Mozgatható lábak iránya | A sorkapcsok és elválasztólapok mozgatható lábai ugyanabba az irányba nézzenek. |
| Különböző Ex áramkörök távolsága | Az EN50020 szerint az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm távolság szükséges. Közös DIN-sín esetén Ex e/Ex i elválasztó használható. |
| Elválasztott sor családi sorrendje | Véglap; Ex e II sorkapocs; Ex e/Ex i elválasztólap; véglap; Ex i sorkapocs. A kék Ex i kapocs külön családi komponens. |
Gyártói kezelési jellemzők
| Kapocspont nyitása | A működtetőszerszámot függőlegesen kell behelyezni; a vezeték bevezetési szöge kisebb mint 15 fok. |
|---|---|
| Finom elemi szálas vagy kis keresztmetszetű vezeték | Az érvéghüvely nélküli finom elemi szálas, illetve közvetlenül be nem nyomható vezetékhez működtetőszerszám szükséges. |
| Áthidalórendszer | Két áthidalóaljzat; CrNi-acél rugó; az áthidaló érintkezőanyaga tiszta elektrolitikus réz. |
| Egyedi áthidaló kialakítása | A 2000, 2001, 2002 és 2004 sorozatban az áthidalási kontaktusok megbontásával és eltávolításával. |
| Dugaszolható áthidaló eltávolítása | A szerszám az áthidaló és a dupla áthidalónyílás válaszfala közé kerül; legfeljebb 5 kontaktusnál középre, több mint 5 kontaktusnál felváltva a két oldalra. |
| Vezetékáthidaló kezelése | Teljesen be kell nyomni a sorkapocsba; újrahuzalozáskor működtetőszerszámmal emelhető ki. |
| Csillag- és deltaáthidaló | A megfelelő csillagpont-, illetve deltakonfiguráció kialakításához, TOPJOB S sorkapcsos motoralaplapokhoz. |
| WMB Inline jelölés | A jelölőt a jelölősávba kell bepattintani. |
Tanúsítványok és gyártói nyilatkozatok
| CCA – DEKRA Certification B.V. | EN60947; NTR NL-7963 |
|---|---|
| CSA – DEKRA Certification B.V. | C22.2 No.158; 1645434 |
| DEKRA – DEKRA Certification B.V. | EN60947; 71-160190 |
| KEMA/KEUR – DEKRA Certification B.V. | EN60947; 71-125954 |
| UL – UL International Germany GmbH | UL1059; E45172 |
| WAGO gyártói nyilatkozatok | ATEX megfelelőségi tanúsítás; EU megfelelőségi nyilatkozat; UK megfelelőségi nyilatkozat |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Railway Ready |
| ABS – American Bureau of Shipping | EN60947; 24-0152298-PDA |
| DNV GL – Det Norske Veritas/Germanischer Lloyd | TAE00001V2 |
| PRS – Polski Rejestr Statków | TE/1094/880590/23 |
| AEx – UL International Germany / PTB | UL60079; E185892; AEx e II, illetve Ex e II |
| ATEX – PTB | EN60079; PTB05ATEX1094U; II2G Ex eb IIC Gb, illetve IM2 Ex eb I Mb |
| CCC – CQST/CNEx | GB/T3836.3; 2020312313000159; Ex eb IIC Gb, Ex eb I Mb |
| IECEx – PTB | IEC60079; IECEx PTB05.0034U; Ex eb IIC Gb vagy Ex eb I Mb |
| INMETRO – TÜV Rheinland do Brasil | IEC60079; TÜV12.1308U |
Szükséges kiegészítők – véglapváltozatok
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 2002-1292 | Vég- és válaszlap; 0,8 mm vastag; narancssárga |
| 2002-1291 | Vég- és válaszlap; 0,8 mm vastag; szürke |
Opcionális kiegészítők
| 2001-410 | Áthidaló; 10 irányú; szigetelt; világosszürke |
|---|---|
| 2001-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2001-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2001-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2001-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2001-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2001-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2001-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2001-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2001-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2001-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2001-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2001-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2001-406 | Áthidaló; 6 irányú; szigetelt; világosszürke |
| 2001-407 | Áthidaló; 7 irányú; szigetelt; világosszürke |
| 2001-408 | Áthidaló; 8 irányú; szigetelt; világosszürke |
| 2001-409 | Áthidaló; 9 irányú; szigetelt; világosszürke |
| 2001-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2001-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 2006-499 | Redukáló áthidaló; 2006/2004-től 2004/2002/2001-ig sorozatokhoz; 2206/2204 – 2204/2202/2201 sorozat; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-414 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú; fekete |
| 2009-414/000-005 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 110 mm hosszú; fekete |
| 2009-416 | Dugaszolható vezetékáthidaló; 1,5 mm²; szigetelt; 250 mm hosszú; fekete |
| 2009-414/000-006 | Dugaszolható vezetékáthidaló; szigetelt; 110 mm hosszú; fekete |
| 2009-412 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 2001-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2001-511 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2001-560 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 10 pólusú; szürke |
| 2001-552 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 2 pólusú; szürke |
| 2001-553 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 3 pólusú; szürke |
| 2001-554 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 4 pólusú; szürke |
| 2001-555 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 5 pólusú; szürke |
| 2001-556 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 6 pólusú; szürke |
| 2001-557 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 7 pólusú; szürke |
| 2001-558 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 8 pólusú; szürke |
| 2001-559 | Moduláris TOPJOB® S csatlakozó; moduláris; áthidalási pont nyílásaihoz; 9 pólusú; szürke |
| 2009-174 | Vizsgálóadapter; ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max 2,5 mm²; egyes ellenőrző vezetékek eszköz nélkül csatlakoztathatóak 0,08 - 2,5 mm; szürke |
| 2001-171 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 216-241 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fehér |
| 216-242 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; szürke |
| 216-243 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; piros |
| 216-244 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör krimpelés; DIN46228-4/09.90 szerint; fekete |
| 210-719 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral; többszínű |
| 2001-115 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-114 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-114/000-024 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-114/000-006 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; kék |
| 2009-114/000-012 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-114/000-005 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; piros |
| 2009-114/000-002 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-114/000-007 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-114/000-023 | WMB-Inline; Smart Printerhez; 2000 darab egy tekercsen; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; zöld |
| 793-4501 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; fehér |
| 793-4501/000-024 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-4501/000-006 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; kék |
| 793-4501/000-012 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-4501/000-005 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; piros |
| 793-4501/000-002 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; sárga |
| 793-4501/000-007 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; szürke |
| 793-4501/000-017 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-4501/000-023 | WMB-jelölőkártya; kártyaként; nyújtható 4 mm-től 4,2 mm-ig; üres; bepattintható típus; zöld |
| 2009-110 | Jelölőszalagok; Smart Printerhez; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 709-156 | Burkolat; 3-as típus; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolattartó; 3-as típus; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 209-190 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 90 mm széles; narancssárga |
| 2002-1294 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
| 2002-1293 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 2009-193 | Csoportjelölő tartó jelölőcsíkkal; 2001–2016 sorozat; véglapon nem használható. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 22 (TOPJOB S) |
Termékbesorolások
| UNSPSC | 39121402 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.29. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2001-1205 2 vezetékes átmenő sorkapocs, 1,5 mm², Push-in CAGE CLAMP, Ex e II, oldalsó/középső jelölés, DIN 35 × 15 és 35 × 7,5, fekete használati útmutató
Vezeték és csupaszolási hossz
| Névleges keresztmetszet | 1,5 mm² |
|---|---|
| Tömör vezeték | 0,25–2,5 mm² / 22–14 AWG |
| Tömör vezeték közvetlen push-in bekötéssel | 0,75–2,5 mm² / 18–14 AWG |
| Többeres vezeték | 0,25–2,5 mm² / 22–14 AWG |
| Finom elemi szálas vezeték | 0,25–2,5 mm² / 22–14 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² / 22–16 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, közvetlen push-in bekötéssel | 0,75–1,5 mm² / 18–16 AWG |
| Kisebb keresztmetszet közvetlen bekötése | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in bekötéssel. |
| Csupaszolási hossz | 9–11 mm / 0,35–0,43 inch |
Közvetlen push-in csatlakoztatás
A megfelelő tartományba eső tömör vezetéket, illetve érvéghüvelyes finom elemi szálas vezetéket közvetlenül nyomd a csatlakozási pontba. A csupaszolási hossz 9–11 mm.
Csatlakoztatás működtetőszerszámmal
1
Az érvéghüvely nélküli finom elemi szálas, illetve közvetlenül be nem nyomható kis keresztmetszetű vezetékhez helyezd a működtetőszerszámot függőlegesen a működtetőnyílásba, hogy kinyisd a kapocspontot.
2
Vezesd be a vezetéket a nyitott kapocspontba; a bevezetési szög kisebb mint 15 fok.
Dugaszolható áthidaló eltávolítása
1
Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé.
2
Emeld ki az áthidalót. Legfeljebb 5 kontaktusnál középen használd a szerszámot; több mint 5 kontaktusnál felváltva a két oldalon.
Vezetékáthidaló és redukáló áthidaló
1
A vezetékáthidalót nyomd teljesen a sorkapocsba. Újrahuzalozáskor működtetőszerszámmal emeld ki.
2
Redukáló áthidaló használatakor helyezz véglapot a közösítendő sorkapcsok közé. A 2006-499 saját sorozat- és keresztmetszet-határait vedd figyelembe.
A kimenő áramkörök összárama nem haladhatja meg az áthidaló névleges áramát. Ex e II alkalmazásban a saját névleges áram 17 A, áthidalóval 16 A; a méretezési feszültség 550 V.
Jelölés
Pattintsd a WMB Inline jelölőt a jelölősávba. A 2009-193 csoportjelölő tartót a 2001–2016 sorozatú TOPJOB S sorkapcsokon használd; véglapon ne használd.
Ex e és Ex i áramkörök elválasztása
| Ex e és Ex i elválasztása | Közvetlenül az Ex e/Ex i elválasztólap mögötti sorkapocsra véglapot kell helyezni. |
|---|---|
| Mozgatható lábak iránya | A sorkapcsok és elválasztólapok mozgatható lábai ugyanabba az irányba nézzenek. |
| Különböző Ex áramkörök távolsága | Az EN50020 szerint az Ex e és Ex i áramkörök feszültség alatt álló részei között legalább 50 mm távolság szükséges. Közös DIN-sín esetén Ex e/Ex i elválasztó használható. |
| Elválasztott sor családi sorrendje | Véglap; Ex e II sorkapocs; Ex e/Ex i elválasztólap; véglap; Ex i sorkapocs. A kék Ex i kapocs külön családi komponens. |
Egyedi határok és külön családi példák
| IEC, legnagyobb keresztmetszet és Ex alkalmazás áramai | A 17,5 A IEC névleges áram, a legnagyobb vezeték-keresztmetszethez megadott 24 A, az Ex e II szerinti 17 A és az Ex e II áthidalós 16 A eltérő feltételekhez tartozik. A 18 A kizárólag a veszteségi adat számítási árama. |
|---|---|
| Névleges keresztmetszet és push-in tartomány | A névleges érték 1,5 mm². Tömör vezetéknél a közvetlen push-in tartomány 0,75–2,5 mm²; érvéghüvelyes finom elemi szálas vezetéknél 0,75–1,5 mm². A családi kezelési példa egy mérettel nagyobb vagy két mérettel kisebb tömör vezeték közvetlen behelyezését említi; az egyedi vezetékfajtához tartozó határok külön érvényesek. |
| Méretábra és táblázat eltérő pontossága | A rajzi 48,5 mm / 1,91 inch és 32,9 mm / 1,3 inch azonos metrikus méretekhez tartozik, mint a táblázati 1,909 és 1,295 inch. A 19,9 mm / 0,78 inch külön vízszintes részméret. |
| Fekete vagy sárga kivitel és a kék Ex i családi példa | A saját fekete változat nem a kék burkolatú Ex i családi példa. Az Ex e II alkalmazási feltételek és a saját tanúsítványok külön szerepelnek. |
| Ex családi fénykép külön típusa | A szürke mintadarab 2002-1201, 2002-es sorozatú 2,5 mm²-es sorkapocs. A rajta látható 800 V / 2,5 mm², UL600 V / 20 A és Ex550 V / 2,5 mm² / 20 A jelölés a mintadarabé; nem helyettesíti a saját 1,5 mm²-es típus villamos értékeit. |
| Redukáló áthidaló saját kapcsolat | A 2006-499 a 2006/2004 sorozat 6/4 mm²-es, 10/12 AWG sorkapcsait a 2004/2002/2001 sorozat 4/2,5/1,5 mm²-es, 12/14/16 AWG sorkapcsaival közösíti. A közösítendő sorkapcsok közé véglap szükséges. |
| A 2016-499 külön családi példája | A 2016/2010 sorozat 16/10 mm²-es sorkapcsait a 2010/2006/2004/2002 sorozat 10/6/4/2,5 mm²-es sorkapcsaival közösíti. A példa az első csoporthoz 16/8 AWG, a másodikhoz 8/10/12/14 AWG értéket közöl; nem igazolja a 2001-es típus kapcsolatát vagy nagyobb vezetékhatárát. |
| Lépcsőzetes áthidalás külön családi példái | Nyitott, véglappal lezárt oldalon 16 és 10 mm², illetve 6/4/2,5 mm² kapcsok szerepelnek; példák: 16 mm² / 6 AWG és 6 mm² / 10 AWG, vagy 10 mm² / 8 AWG és 4 mm² / 12 AWG. Zárt oldali példa: 16 mm² / 6 AWG és 6 mm² / 10 AWG, vagy 6 mm² / 10 AWG és 2,5 mm² / 14 AWG. Ezek nem a saját 2001-es kapocs vezetékhatárai. |
| A közösítés áramkorlátja | A kimenő áramkörök összárama nem haladhatja meg a redukáló vagy dugaszolható áthidaló névleges áramát. |
| Vizsgálóadapterek külön adatai | A moduláris TOPJOB S vizsgálócsatlakozó 2 mm átmérőjű vizsgálókontaktust használ kétpólusú feszültségmérőhöz. A 2009-174 adapter CATI, 4 mm átmérőjű dugóhoz, 2000–2016 sorozathoz. A 2009-182 szerszám nélküli vizsgálóvezeték-csatlakozáshoz, legfeljebb 2,5 mm² / 12 AWG vezetékhez való; a tartozéklistában 0,08–2,5 mm is szerepel, külön mértékegység-megadással. |
| Érvéghüvely külön AWG-megadása | A 216-243, 1 mm²-es piros érvéghüvely mellett 18 AWG szerepel; a kapcsolódó alkatrész saját megadása. |
| Jelölőtartó alkalmazási korlátja | A 2009-193 csoportjelölő tartó a 2001–2016 sorozatú TOPJOB S kapcsokhoz használható; véglapon nem használható. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
