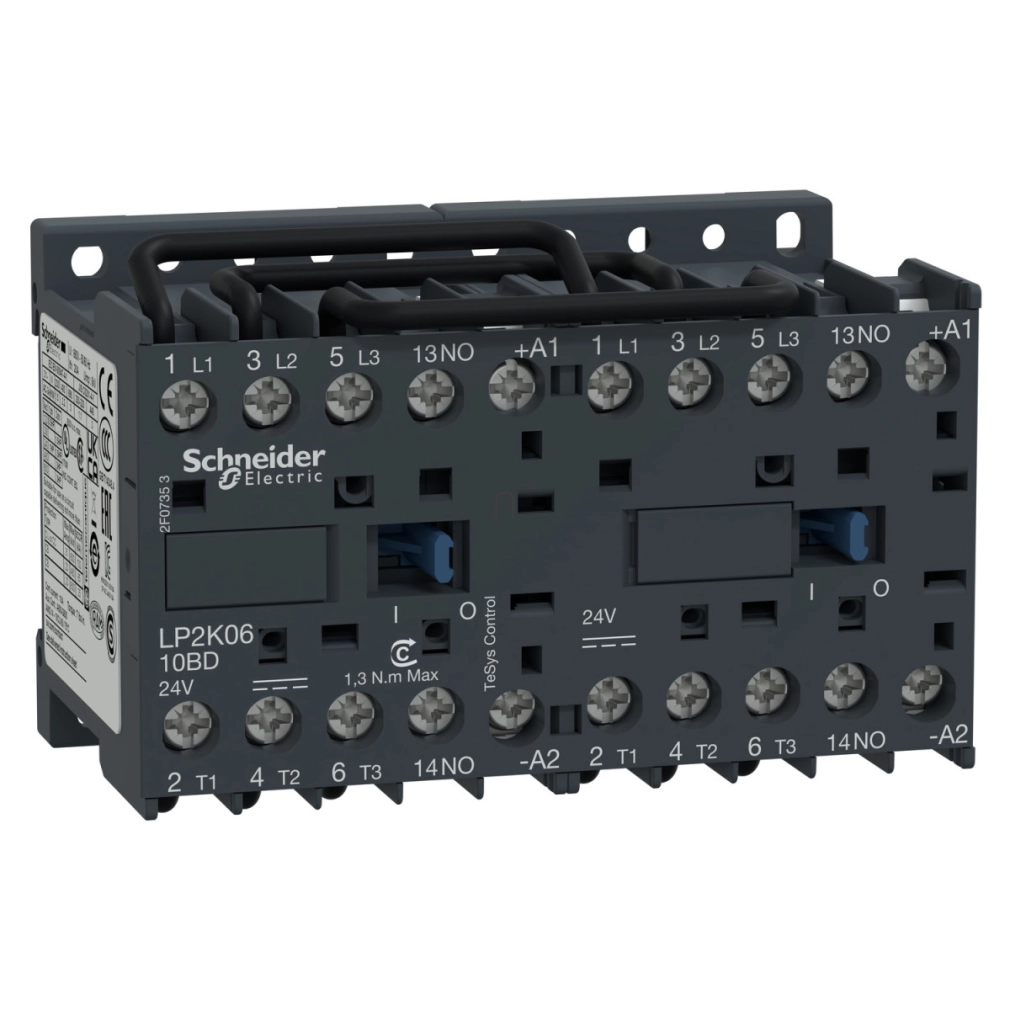

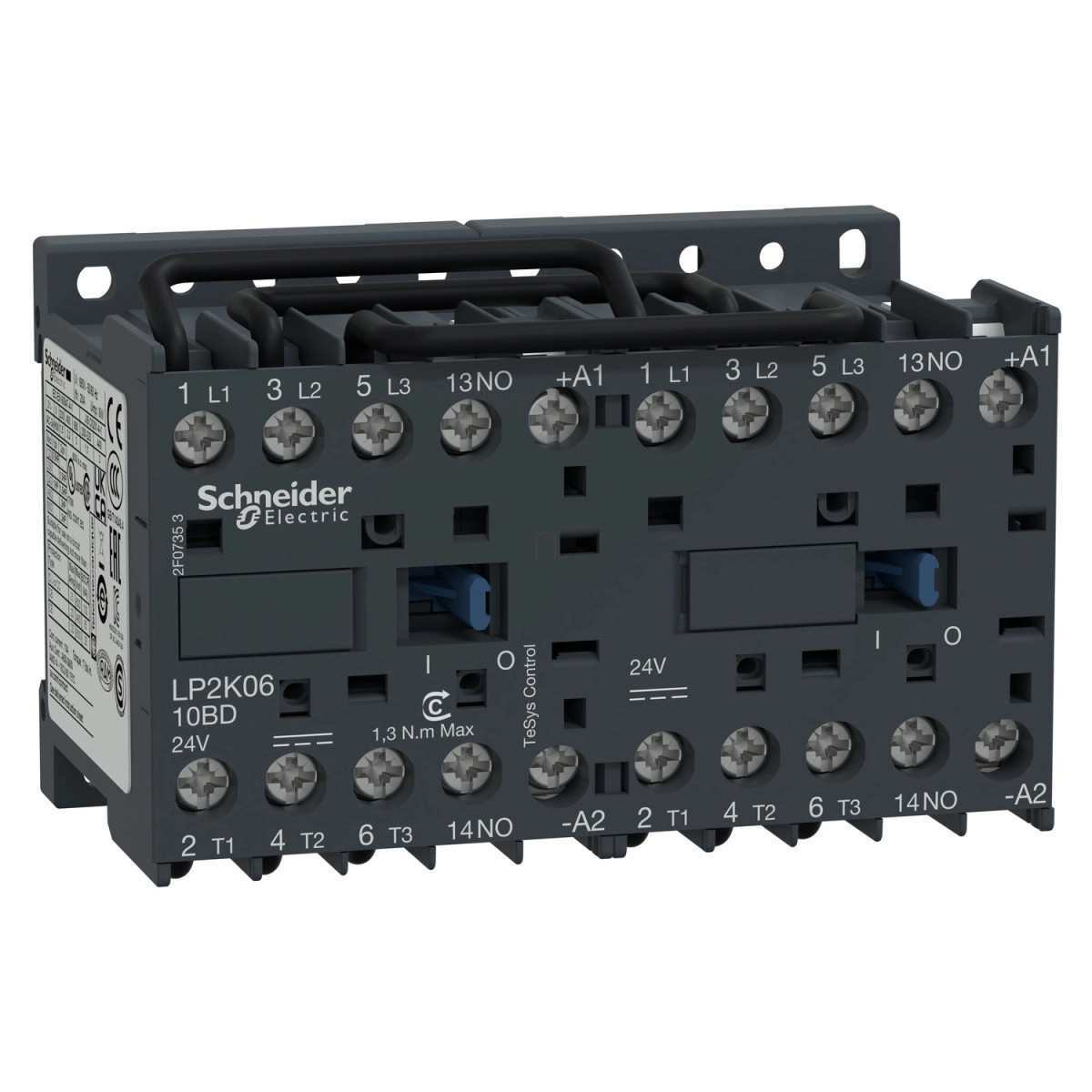

A Schneider Electric TeSys K LP2K0610BD egy kompakt, nagy teljesítményű irányváltó mágneskapcsoló, amely kifejezetten motorvezérlési alkalmazásokhoz lett tervezve. Ez a 3 pólusú eszköz előszerelt állapotban érkezik, irányváltó teljesítmény gyűjtősínnel, így azonnal használatra kész a telepítést követően. A termék kivételes rugalmasságot és megbízhatóságot biztosít az ipari környezetben való használat során.
A LP2K0610BD mágneskapcsoló 6 A-es névleges üzemi áramerősséggel rendelkezik 440 V AC feszültségen AC-3 és AC-3e alkalmazási kategóriában. A tekercs vezérlőáramköre 24 V DC standard típusú, ami széles körű kompatibilitást biztosít a különböző vezérlőrendszerekkel. Az eszköz 1 NO (1 záró) segédérintkezővel is rendelkezik, amely lehetővé teszi a kapcsolási állapot figyelését vagy további vezérlési funkciók megvalósítását. A termék különösen alkalmas 1,5 kW-os motorok vezérléséhez 220-230 V AC hálózaton, 2,2 kW-os motorokhoz 380-415 V AC, valamint 3 kW-os motorokhoz 440/690 V AC hálózaton.
A TeSys K sorozat ezen tagja kiváló műszaki paraméterekkel büszkélkedhet: 8 kV-os névleges lökőfeszültség-állóság, III-as túlfeszültség kategória, valamint 20 A-es konvencionális szabad levegőn mért hőáram (60°C-on) a teljesítményáramkörben. A mágneskapcsoló imponáló 5 millió ciklusos mechanikai élettartammal rendelkezik, ami hosszú távú, karbantartásmentes működést biztosít. Az elektromos élettartam 1,3 millió ciklus 6 A AC-3 és AC-3e alkalmazásoknál, 440 V-ig. A bekapcsolási teljesítmény mindössze 3 W (20°C-on), a tartó teljesítményfelvétel szintén 3 W (20°C-on), ami energiahatékony működést tesz lehetővé.
A termék rugalmas szerelési lehetőségeket kínál, egyaránt rögzíthető szerelőlapra vagy DIN-sínre (35 mm-es AM1 DP200 vagy AM1 DE200). A csavaros szorítókapcsok 1 vagy 2 vezeték bekötését teszik lehetővé különböző keresztmetszetekben: tömör vezeték esetén 1,5-4 mm², rugalmas vezeték esetén 0,75-4 mm² végelzáró nélkül, illetve 0,34-2,5 mm² (1 vezeték) vagy 0,34-1,5 mm² (2 vezeték) végelzáróval. A kompakt méretekkel (magasság: 58 mm, szélesség: 90 mm, mélység: 57 mm) és mindössze 0,48 kg-os súllyal rendelkező eszköz ideális helytakarékos alkalmazásokhoz. A LP2K0610BD mágneskapcsoló IP20-as védettséggel rendelkezik, működési hőmérséklet-tartománya -25°C és +50°C között van, megfelelve a legkülönbözőbb környezeti feltételeknek.
Schneider Electric TeSys K - LP2K0610BD - Irányváltó mágneskapcsoló 6A, 1 záró, DC, 2,4 W műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys K
Termék vagy alkatrész típusa: Irányváltó mágneskapcsoló
Eszköz rövid neve: LP2K
Eszköz alkalmazása: Vezérlés
Mágneskapcsoló alkalmazása: Motorvezérlés
Felhasználási kategória: AC-3, AC-3e, AC-4
Eszköz kivitele: Előszerelt irányváltó teljesítmény gyűjtősínnel
Elektromos jellemzők
Pólusok leírása: 3P
Teljesítmény pólusérintkező összetétele: 3 NO
Névleges üzemi feszültség: Teljesítményáramkör: 690 V AC 50/60 Hz, Jelzőáramkör: <= 690 V AC 50/60 Hz
Névleges üzemi áramerősség: 6 A (<60 °C) <= 440 V AC AC-3 teljesítményáramkörnél, 6 A (<60 °C) <= 440 V AC AC-3e teljesítményáramkörnél
Motor teljesítmény: 1,5 kW 220...230 V AC 50/60 Hz esetén, 2,2 kW 380...415 V AC 50/60 Hz esetén, 3 kW 440/690 V AC 50/60 Hz esetén
Vezérlőáramkör típusa: DC standard
Vezérlőáramkör feszültsége: 24 V DC
Segédérintkező összetétele: 1 NO
Névleges lökőfeszültség-állóság: 8 kV
Túlfeszültség kategória: III
Konvencionális szabad levegőn mért hőáram: 20 A (60 °C) teljesítményáramkörnél, 10 A (50 °C) jelzőáramkörnél
Mechanikai jellemzők
Reteszelés típusa: Mechanikus
Szerelési alap: Lap, Sín
Csatlakozások - kapcsok: Csavaros szorítókapcsok
Meghúzási nyomaték: 0,8...1,3 Nm
Működési idő: 30...40 ms tekercs gerjesztés és NO zárás, 10 ms tekercs kioldás és NO nyitás
Mechanikai élettartam: 5 millió ciklus
Maximális működési frekvencia: 3600 ciklus/óra
Környezeti jellemzők
IP védettségi fokozat: IP20 VDE 0106 szerint
Üzemi környezeti hőmérséklet: -25...50 °C
Tárolási környezeti hőmérséklet: -50...80 °C
Üzemi magasság: 2000 m leértékelés nélkül
Méretek és tömeg
Magasság: 58 mm
Szélesség: 90 mm
Mélység: 57 mm
