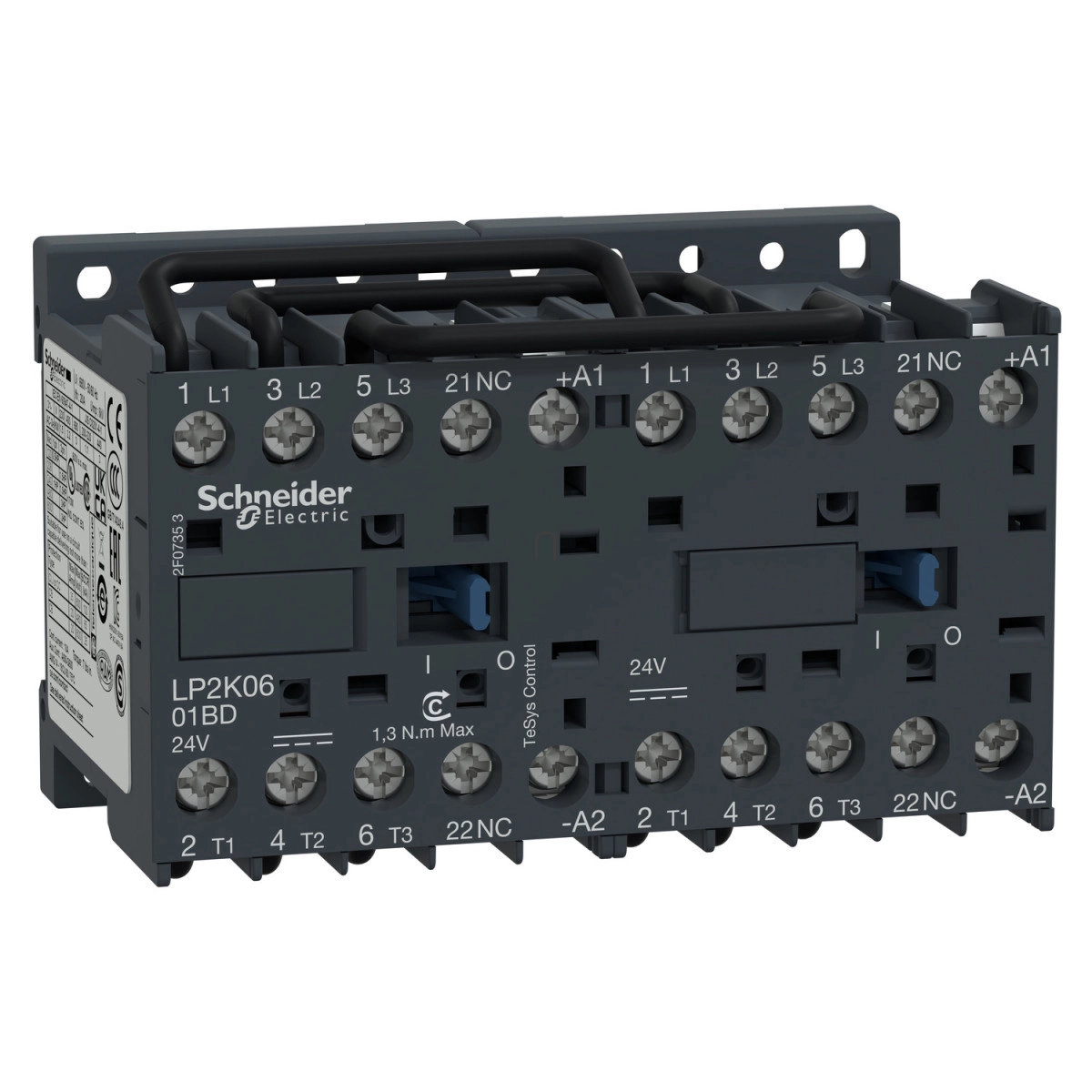

A Schneider Electric TeSys K sorozatú LP2K0601BD irányváltó mágneskapcsoló egy professzionális motorvezérlő eszköz, amely kiválóan alkalmas kompakt méretű kapcsolószekrényekbe történő beépítésre. A termék 3 pólusú kialakítással rendelkezik, és kifejezetten a hatékony motorirányítást szolgálja, miközben kompakt mérete helytakarékos megoldást biztosít az ipari alkalmazásokban.
Ez az irányváltó mágneskapcsoló előszerelt kivitelben érkezik, az irányváltó sínekkel együtt, így jelentősen csökkenti a telepítéshez szükséges időt. Az LP2K0601BD modell névleges üzemi árama 6A (AC-3 és AC-3e felhasználási kategóriákban), amely 440V AC feszültségig alkalmazható. Az eszköz felépítésében 3 NO (normál nyitott) érintkező található az erőátviteli áramkörben, valamint 1 NC (normál zárt) segédérintkező a jelzőáramkörben. A vezérlőtekercs 24V DC feszültséggel működik, ami standard DC működtetést tesz lehetővé. A telepítést nagyban megkönnyíti a csavaros csatlakozási technológia, amely megbízható és stabil kötést biztosít.
Az LP2K0601BD kiváló motorteljesítmény-jellemzőkkel rendelkezik: 1,5 kW teljesítmény 220-230V AC hálózaton, 2,2 kW 380-415V AC esetén, illetve 3 kW a 440/690V AC feszültségtartományban. A termék robusztus kialakítású, amit a magas névleges lökőfeszültség (8kV) és a III-as túlfeszültségi kategória is jelez. Az eszköz kiemelkedő elektromos tartósságot kínál - 1,3 millió működési ciklust 6A AC-3 terhelés mellett. A mechanikai élettartama eléri az 5 millió ciklust, ami hosszú távú, megbízható működést biztosít. A maximális működési frekvencia 3600 kapcsolás óránként, ami intenzív alkalmazásokhoz is megfelelő.
Az IP20-as védettséggel rendelkező mágneskapcsoló -25°C és +50°C közötti környezeti hőmérsékleten üzemeltethető, tárolási hőmérséklete pedig -50°C és +80°C között van. A termék számos nemzetközi szabványnak megfelel, többek között: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1. A minőségét különböző tanúsítványok is igazolják: CB Scheme, CCC, UL, CSA, EAC, CE és UKCA. A rugalmas telepítés érdekében mind panelra, mind sínre szerelhető. Méretei kompaktak: 58 mm magasság, 90 mm szélesség és 57 mm mélység, súlya mindössze 0,48 kg. Az LP2K0601BD biztonsági megbízhatósági szintje B10d = 1369863 ciklus névleges terheléssel, illetve B10d = 20000000 ciklus mechanikai terheléssel, az EN/ISO 13849-1 szabvány szerint.
Schneider Electric TeSys K - LP2K0601BD - Irányváltó mágneskapcsoló 6A, 1 nyitó, DC, 2,4 W műszaki adatok
Általános jellemzők
Sorozat: TeSys
Termék neve: TeSys K
Termék vagy komponens típusa: Irányváltó mágneskapcsoló
Eszköz rövid neve: LP2K
Eszköz alkalmazása: Vezérlés
Mágneskapcsoló alkalmazása: Motorvezérlés
Felhasználási kategória: AC-3, AC-3e, AC-4
Eszköz megjelenítése: Előszerelt irányváltó sínekkel
Műszaki paraméterek
Pólusok leírása: 3P
Erőátviteli pólus érintkező összetétel: 3 NO
Névleges üzemi feszültség: Erőátviteli áramkör: 690 V AC 50/60 Hz, Jelzőáramkör: <= 690 V AC 50/60 Hz
Névleges üzemi áram: 6 A (<60 °C) <= 440 V AC AC-3 erőátviteli áramkörre, 6 A (<60 °C) <= 440 V AC AC-3e erőátviteli áramkörre
Motorteljesítmény kW: 1,5 kW 220...230 V AC 50/60 Hz, 2,2 kW 380...415 V AC 50/60 Hz, 3 kW 440/690 V AC 50/60 Hz
Vezérlő áramkör típusa: DC standard
Vezérlő áramköri feszültség: 24 V DC
Segédérintkező összetétel: 1 NC
Névleges lökőfeszültség: 8 kV
Túlfeszültségi kategória: III
Hagyományos szabad levegős hőáram: 20 A (60 °C) erőátviteli áramkörre, 10 A (50 °C) jelzőáramkörre
Elektromos jellemzők
Névleges bekapcsolási kapacitás: 110 A AC erőátviteli áramkörre IEC 60947 szerint, 110 A AC jelzőáramkörre IEC 60947 szerint
Névleges megszakítási kapacitás: 110 A 220...230 V IEC 60947 szerint, 110 A 380...400 V IEC 60947 szerint, 110 A 415 V IEC 60947 szerint, 110 A 440 V IEC 60947 szerint, 80 A 500 V IEC 60947 szerint, 70 A 660...690 V IEC 60947 szerint
Névleges rövid idejű áramtartó képesség: 90 A 50 °C - 1 s erőátviteli áramkörre, 85 A 50 °C - 5 s erőátviteli áramkörre, 80 A 50 °C - 10 s erőátviteli áramkörre, 60 A 50 °C - 30 s erőátviteli áramkörre, 45 A 50 °C - 1 perc erőátviteli áramkörre, 40 A 50 °C - 3 perc erőátviteli áramkörre, 20 A 50 °C - >= 15 perc erőátviteli áramkörre
Biztosíték besorolás: 25 A gG <= 440 V erőátviteli áramkörre, 25 A aM erőátviteli áramkörre, 10 A gG jelzőáramkörre IEC 60947 szerint
Átlagos impedancia: 3 mOhm - Ith 20 A 50 Hz erőátviteli áramkörre
Névleges szigetelési feszültség: Erőátviteli áramkör: 690 V IEC 60947-4-1 szerint, Jelzőáramkör: 690 V IEC 60947-4-1 szerint, Jelzőáramkör: 690 V IEC 60947-5-1 szerint
Elektromos tartósság: 1,3 Mciklus 6 A AC-3 Ue <= 440 V esetén, 1,3 Mciklus 6 A AC-3e Ue <= 440 V esetén, 0,05 Mciklus 36 A AC-4 Ue <= 440 V esetén
Mechanikai jellemzők
Reteszelés típusa: Mechanikai
Rögzítési támasz: Lemez, Sín
Csatlakozások - kapcsok: Csavaros kapcsok 1 kábel(ek) 1,5…4 mm² tömör, Csavaros kapcsok 1 kábel(ek) 0,75…4 mm² rugalmas kábelvég nélkül, Csavaros kapcsok 1 kábel(ek) 0,34…2,5 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 0,8…1,3 N.m - csavaros kapcsokon
Működési idő: 30...40 ms tekercs gerjesztés és NO zárás, 10 ms tekercs kioldás és NO nyitás
Biztonsági megbízhatósági szint: B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel EN/ISO 13849-1 szerint, B10d = 20000000 ciklus mágneskapcsoló mechanikai terheléssel EN/ISO 13849-1 szerint
Mechanikai tartósság: 5 Mciklus
Maximális működési sebesség: 3600 ciklus/h
Kiegészítő adatok
Vezérlő áramköri feszültség határértékek: Működési: 0,8...1,15 Uc (<50 °C), Elengedési: 0,1...0,75 Uc (<50 °C)
Bekapcsolási teljesítmény W-ban: 3 W (20 °C-on)
Tartó teljesítményfogyasztás W-ban: 3 W 20 °C-on
Hődisszipáció: 3 W
Segédérintkezők típusa: azonnali típus 1 NC
Minimális kapcsolási áram: 5 mA jelzőáramkörre
Minimális kapcsolási feszültség: 17 V jelzőáramkörre
Szigetelési ellenállás: > 10 MOhm jelzőáramkörre
Környezet
IP védettségi fokozat: IP20 VDE 0106 szerint
Működési környezeti hőmérséklet: -25…50 °C
Tárolási környezeti hőmérséklet: -50…80 °C
Üzemeltetési magasság: 2000 m csökkentés nélkül
Mechanikai robusztusság: Ütések zárt mágneskapcsolónál, Z tengelyen: 15 Gn 11 ms-ig IEC 60068-2-27 szerint, Rezgések zárt mágneskapcsolónál: 4 Gn, 5...300 Hz IEC 60068-2-6 szerint
Méretek és súly
Magasság: 58 mm
Szélesség: 90 mm
Mélység: 57 mm
Nettó súly: 0,48 kg
