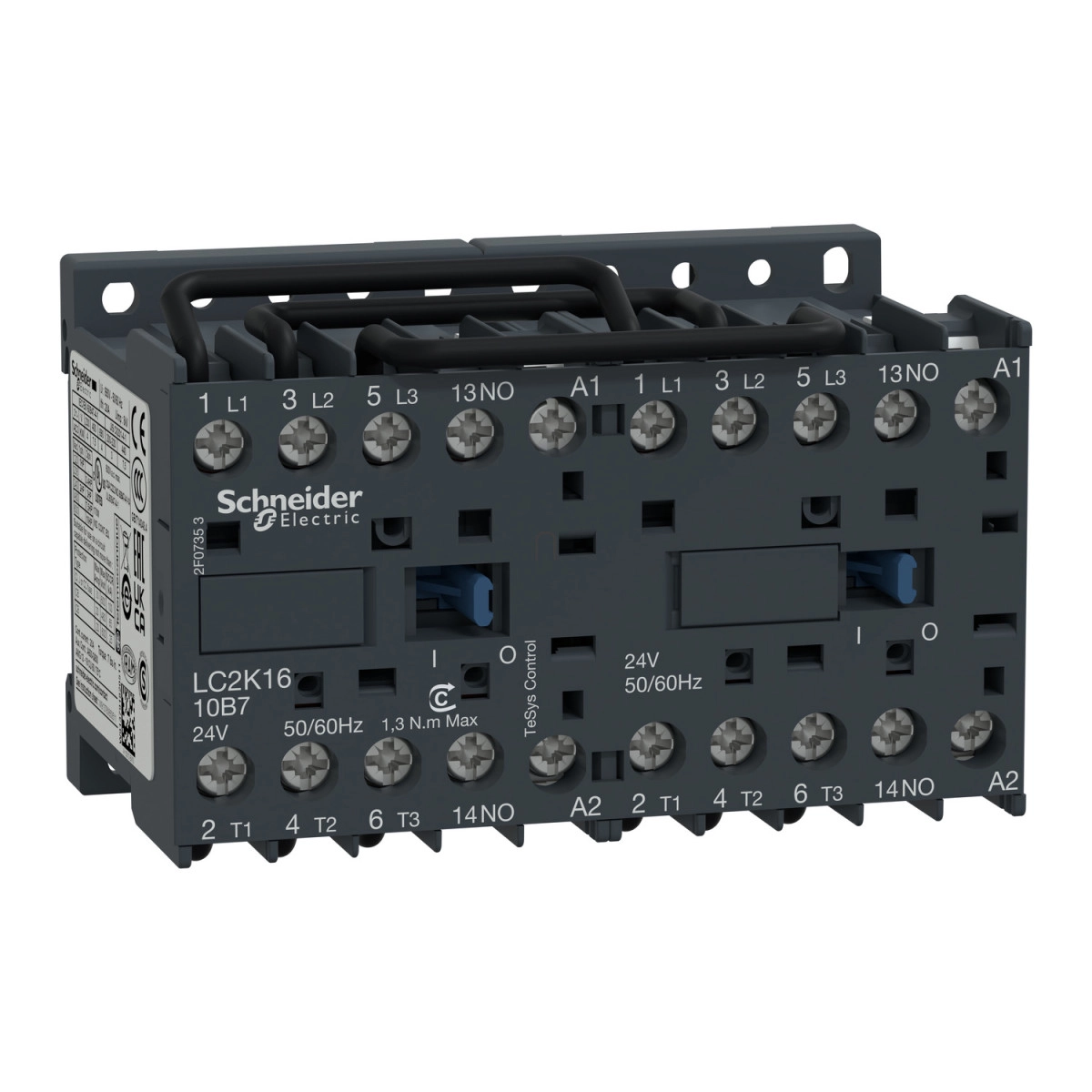

A Schneider Electric TeSys K termékcsaládjából származó LC2K1610P7 típusú irányváltó mágneskapcsoló kiváló megoldást kínál a motoros alkalmazások vezérléséhez. Ez a kompakt eszköz ideális választás olyan rendszerekhez, ahol a motor forgásirányának változtatására van szükség, mindezt alacsony helyigény mellett.
Az LC2K1610P7 mágneskapcsoló a TeSys K sorozat előnyeit hordozza: 3 pólusú (3P) kialakítás, amely max. 16A névleges üzemi árammal (Ie) rendelkezik AC-3 és AC-3e felhasználási kategóriákban, 440V AC feszültségig. Az eszköz már előre összeszerelt állapotban érkezik, beépített irányváltó buszbárral, ami jelentősen megkönnyíti és gyorsítja a telepítést. A 230V AC 50/60 Hz vezérlőáramkör biztosítja a megbízható működést, továbbá a készülék 1 NO (1 záró) segédérintkezővel is rendelkezik a jelzőáramkörökhöz.
Teljesítmény szempontjából az LC2K1610P7 különböző feszültségszinteken különböző motorteljesítményeket képes kapcsolni: 4 kW 220-230V AC-nél, 7,5 kW 380-415V AC-nél, 5,5 kW 440V AC-nél, valamint 4 kW 690V AC feszültségnél. A készülék lenyűgöző műszaki paraméterekkel rendelkezik, többek között 8 kV névleges lökőfeszültség-állósággal, III-as túlfeszültség kategóriával, valamint 20A konvencionális szabad levegős termikus áramértékkel a főáramkörben (60°C-nál). Megfelel számos nemzetközi szabványnak, köztük az EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1 és JIS C8201-4-1 előírásoknak.
A mechanikai robusztusságot különböző tesztekkel bizonyították: a zárt állapotú kontaktor akár 10-15 Gn erősségű, 11 ms időtartamú ütést is kibír különböző tengelyek mentén az IEC 60068-2-27 szabványnak megfelelően, továbbá rezgésállósága 4 Gn (zárt állapotban) és 2 Gn (nyitott állapotban) 5-300 Hz tartományban. Az eszköz méretei kompaktak: 58 mm magasság, 90 mm szélesség és 57 mm mélység, ami lehetővé teszi a helytakarékos beépítést akár szűk vezérlőszekrényekbe is. A csatlakoztatás csavaros kapcsokkal történik, amelyek 1 vagy 2 vezeték bekötését teszik lehetővé különböző keresztmetszetekben. A készülék különösen előnyös olyan alkalmazásokban, ahol a motor irányváltására van szükség, például szállítórendszerekben, kapumozgatókban, vagy egyéb ipari alkalmazásokban.
Schneider Electric TeSys K - LC2K1610P7 - Irányváltó mágneskapcsoló 16A, 1 záró, AC, 50/60 Hz műszaki adatok
Általános jellemzők
Termékcsalád: TeSys K
Terméknév: TeSys K
Termék vagy alkatrész típusa: Irányváltó mágneskapcsoló
Rövid terméknév: LC2K
Alkalmazás: Vezérlés
Kontaktor alkalmazása: Motorvezérlés
Felhasználási kategória: AC-3, AC-3e, AC-4
Eszköz bemutatása: Előszerelt irányváltó buszbárral
Műszaki adatok
Pólusok leírása: 3P
Teljesítmény érintkező összetétele: 3 NO
Névleges üzemi feszültség: Erőáramkör: 690 V AC 50/60 Hz, Jelzőáramkör: <= 690 V AC 50/60 Hz
Névleges üzemi áram: 16 A (60°C alatt) <= 440 V AC AC-3 erőáramkörnél, 16 A (60°C alatt) <= 440 V AC AC-3e erőáramkörnél
Motorteljesítmény kW: 4 kW 220...230 V AC 50/60 Hz-nél, 7.5 kW 380...415 V AC 50/60 Hz-nél, 5.5 kW 440 V AC 50/60 Hz-nél, 4 kW 690 V AC 50/60 Hz-nél
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültsége: 230 V AC 50/60 Hz
Segédérintkező összetétele: 1 NO
Névleges lökőfeszültség: 8 kV
Túlfeszültség kategória: III
Konvencionális szabad levegős termikus áram: 20 A (60°C-nál) erőáramkörnél, 10 A (50°C-nál) jelzőáramkörnél
Csatlakozási adatok
Csatlakozás: Csavaros kapcsok 1 kábel(ek) 1.5...4 mm² tömör, Csavaros kapcsok 1 kábel(ek) 0.75...4 mm² hajlékony kábelvég nélkül, Csavaros kapcsok 1 kábel(ek) 0.34...2.5 mm² hajlékony kábelvéggel
Meghúzási nyomaték: 0.8...1.3 N.m
Mechanikai jellemzők
Működési idő: 10...20 ms tekercs gerjesztés és NO zárás, 10...20 ms tekercs megszakítás és NO nyitás
Mechanikai élettartam: 5 millió ciklus
Maximális működési sebesség: 3600 ciklus/óra
Környezeti jellemzők
IP védettségi fokozat: IP20 a VDE 0106 szerint
Környezeti hőmérséklet működés közben: -25...50 °C
Környezeti hőmérséklet tároláskor: -50...80 °C
Üzemi magasság: 2000 m leértékelés nélkül
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1
Termék tanúsítványok: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
Méretek
Magasság: 58 mm
Szélesség: 90 mm
Mélység: 57 mm
