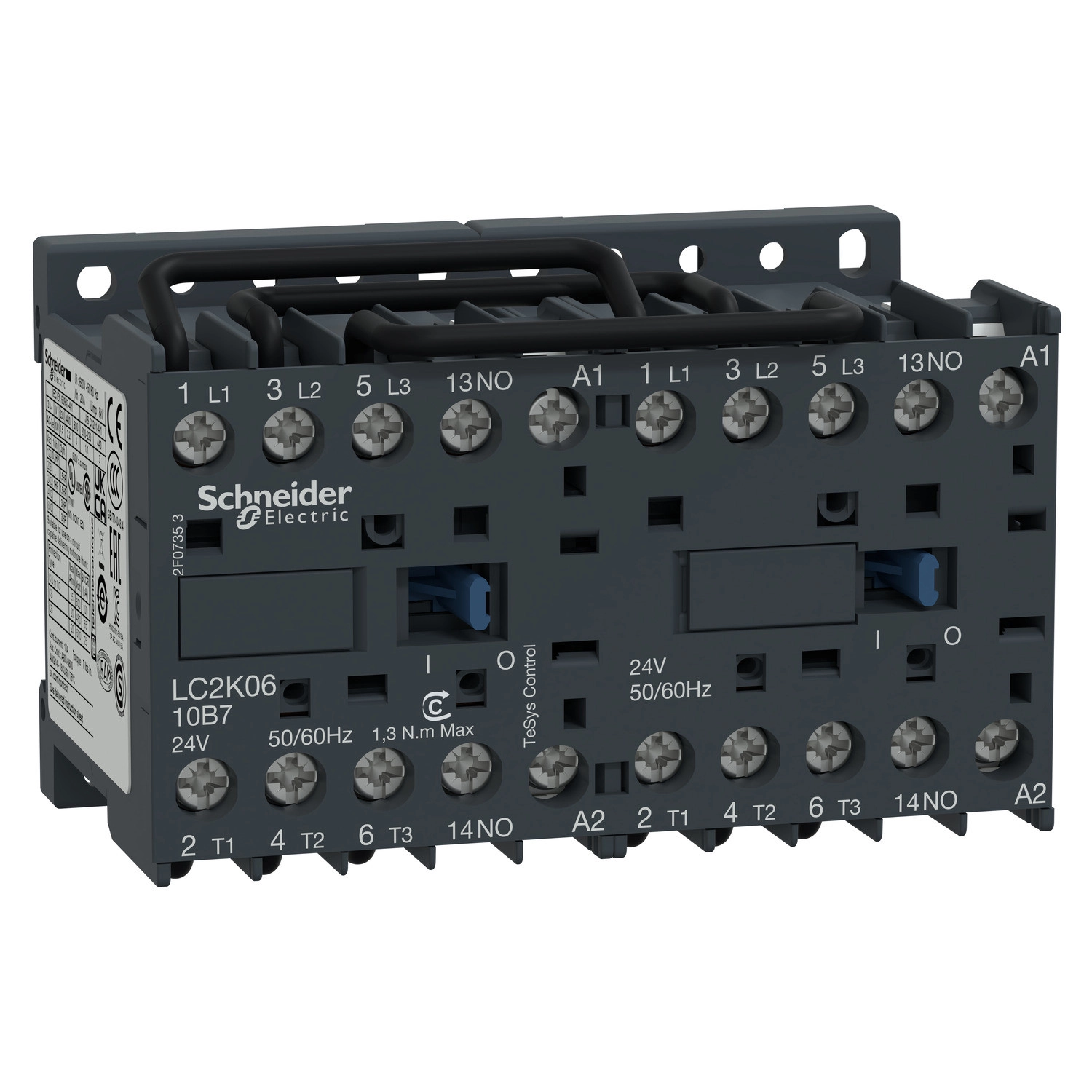

A Schneider Electric TeSys K termékcsaládjának LC2K1610B7 típusú irányváltó mágneskapcsolója kiváló megoldást kínál a modern motorvezérlési alkalmazásokhoz. Ez a 3 pólusú eszköz kompakt méretével és sokoldalúságával tűnik ki a piacon elérhető hasonló termékek közül, különösen olyan helyeken, ahol a helytakarékosság és a megbízható működés egyaránt fontos szempont.
A termék 16 A névleges üzemi árammal rendelkezik AC-3 és AC-3e felhasználási kategóriában 440 V-ig, valamint használható AC-4 alkalmazásokhoz is. Motorvezérlési képességei kiemelkedőek: 220-230V AC feszültségen 4 kW, 380-415V AC feszültségen 7,5 kW, 440V AC feszültségen 5,5 kW, míg 690V AC feszültségen 4 kW teljesítményű motorok működtetésére alkalmas. Az eszköz előszerelt irányváltó áramvezető sínnel kerül forgalomba, ami jelentősen megkönnyíti és gyorsítja a telepítést. A 3 NO (záró) teljesítmény pólusú kialakítás mellett 1 NO segédérintkező is rendelkezésre áll, ami tovább növeli a vezérlési lehetőségeket.
A mágneskapcsoló vezérlőköre 24V AC 50/60 Hz feszültséggel működik, ami széles körben használt és kompatibilis a legtöbb ipari vezérlőrendszerrel. A termék kiemelkedő villamos tulajdonságokkal rendelkezik: 690V AC névleges üzemi feszültség a főáramkörben, 8 kV névleges lökőfeszültség-állóság, valamint 20A konvencionális szabad levegőben mért termikus áram 60°C-on a főáramkörre és 10A 50°C-on a jelzőáramkörre. Az eszköz bekapcsolási képessége 160A AC a főáramkörre és 110A AC a jelzőáramkörre az IEC 60947 szabvány szerint. Megszakítási képessége 440V-on 110A, 500V-on 80A, 660-690V-on pedig 70A az IEC 60947 előírásainak megfelelően. Átlagos impedanciája mindössze 3 mOhm 20A termikus áramnál, 50 Hz frekvencián a főáramkörben.
A TeSys K LC2K1610B7 irányváltó mágneskapcsoló számos nemzetközi szabványnak megfelel, többek között az EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, és JIS C8201-4-1 előírásoknak. A termék globális minőségét és megfelelőségét igazolják a különböző tanúsítványok: CB Scheme, CCC, UL, CSA, EAC, CE és UKCA. A csatlakozások csavaros kapcsokkal történnek, amelyek 1 vagy 2 kábel bekötését teszik lehetővé különböző keresztmetszetekben: 1,5-4 mm² tömör, 0,75-4 mm² sodrott kábelvég nélkül, illetve 0,34-2,5 mm² (1 kábel esetén) vagy 0,34-1,5 mm² (2 kábel esetén) sodrott kábelvéggel. A meghúzási nyomaték 0,8-1,3 Nm. Az irányváltó mágneskapcsoló mechanikai élettartama 5 millió ciklus, ami rendkívül hosszú távú megbízhatóságot biztosít akár intenzív használat mellett is.

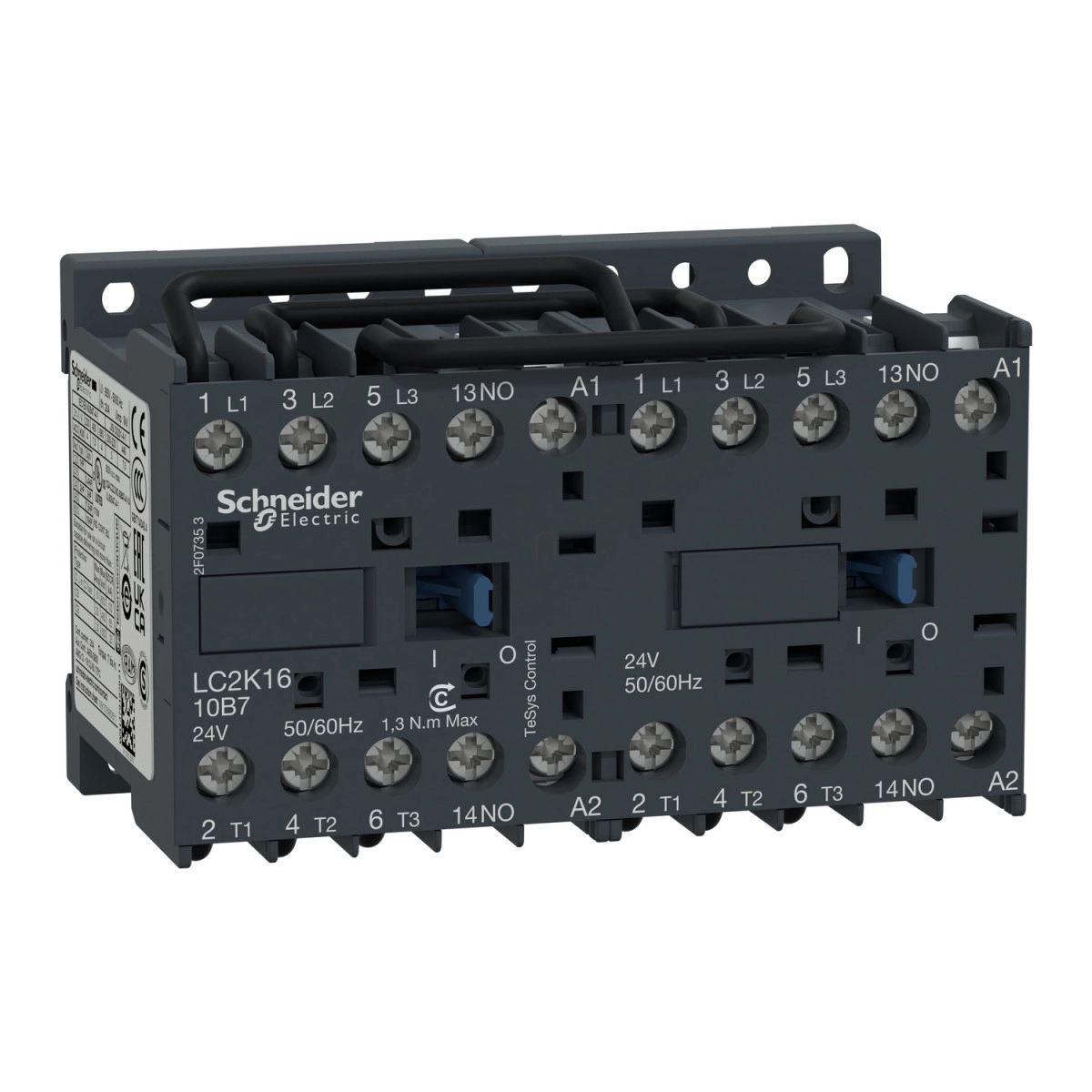

Schneider Electric TeSys K - LC2K1610B7 - Irányváltó mágneskapcsoló 16A, 1 záró, AC, 50/60 Hz műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys K
Termék- vagy komponenstípus: Irányváltó mágneskapcsoló
Eszköz rövid neve: LC2K
Eszköz alkalmazás: Vezérlés
Mágneskapcsoló alkalmazás: Motorvezérlés
Felhasználási kategória: AC-3, AC-3e, AC-4
Eszköz kialakítás: Előszerelt irányváltó áramvezető sínnel
Műszaki jellemzők
Pólusok leírása: 3P
Teljesítmény pólusok összetétele: 3 NO
Névleges üzemi feszültség [Ue]: Főáramkör: 690 V AC 50/60 Hz, Jelzőáramkör: <= 690 V AC 50/60 Hz
Névleges üzemi áram [Ie]: 16 A (< 60 °C-nál) <= 440 V AC AC-3 főáramkörre, 16 A (< 60 °C-nál) <= 440 V AC AC-3e főáramkörre
Motorteljesítmény kW: 4 kW 220-230 V AC 50/60 Hz-nél, 7,5 kW 380-415 V AC 50/60 Hz-nél, 5,5 kW 440 V AC 50/60 Hz-nél, 4 kW 690 V AC 50/60 Hz-nél
Vezérlőáramkör típusa: AC 50/60 Hz-nél
Vezérlőáramkör feszültség [Uc]: 24 V AC 50/60 Hz
Segédérintkező összetétele: 1 NO
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Túlfeszültség kategória: III
Konvencionális szabad levegőben mért termikus áram [Ith]: 20 A (60 °C-nál) főáramkörre, 10 A (50 °C-nál) jelzőáramkörre
Teljesítményi jellemzők
Irms névleges bekapcsolási képesség: 160 A AC főáramkörre IEC 60947 szerint, 110 A AC jelzőáramkörre IEC 60947 szerint
Névleges megszakítási képesség: 110 A 440 V-nál IEC 60947 szerint, 80 A 500 V-nál IEC 60947 szerint, 70 A 660-690 V-nál IEC 60947 szerint
Névleges rövid idejű áramterhelhetőség [Icw]: 115 A 50 °C - 1 s főáramkörre, 105 A 50 °C - 5 s főáramkörre, 100 A 50 °C - 10 s főáramkörre, 75 A 50 °C - 30 s főáramkörre, 55 A 50 °C - 1 perc főáramkörre
Kapcsolódó biztosíték besorolás: 25 A gG <= 440 V főáramkörre, 25 A aM főáramkörre
Mechanikai tulajdonságok
Átlagos impedancia: 3 mOhm - Ith 20 A 50 Hz főáramkörnél
Mechanikai élettartam: 5 millió ciklus
Maximális kapcsolási frekvencia: 3600 ciklus/óra
Reteszelés típusa: Mechanikus
Rögzítési mód: Sín, Lemez
Környezeti jellemzők
IP védettségi fokozat: IP20 VDE 0106 szerint
Védőkezelés: TC IEC 60068 szerint, TC DIN 50016 szerint
Üzemi környezeti hőmérséklet: -25-50 °C
Tárolási környezeti hőmérséklet: -50-80 °C
Üzemi magasság: 2000 m névleges értékcsökkenés nélkül
Méretek és tömeg
Magasság: 58 mm
Szélesség: 90 mm
Mélység: 57 mm
Nettó tömeg: 0,39 kg
