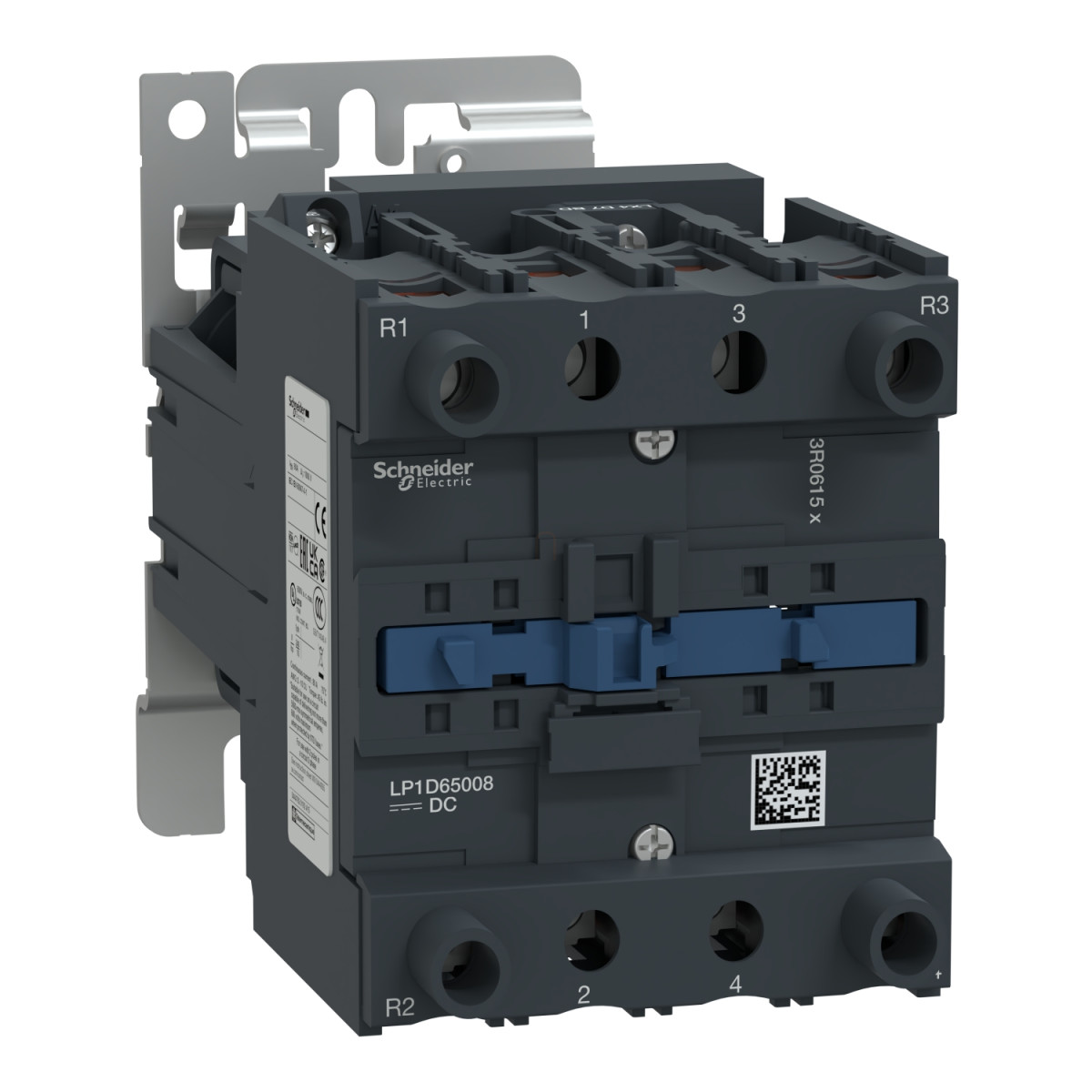

A Schneider Electric TeSys Deca termékcsaládba tartozó LP1D65008FD típusú kontaktor egy rendkívül megbízható és sokoldalú ipari kapcsolóeszköz, amely elsősorban ellenállás jellegű terhelések kapcsolására szolgál. Ez a 4 pólusú (2NO+2NC) kontaktor AC-1 alkalmazási kategóriába tartozik, és maximum 440V-os feszültségtartományban 80A áramerősség kapcsolására képes.
A TeSys Deca sorozat ezen tagja 110V DC vezérlőfeszültséggel működik, és csavaros csatlakozókkal rendelkezik, ami biztosítja a stabil és megbízható elektromos csatlakozást. A termék különlegessége a beépített kétirányú csúcskorlátozó diódás túlfeszültség-levezető, amely védi a kontaktort a káros feszültségcsúcsoktól. A kontaktor névleges szigetelési feszültsége 690V az IEC 60947-4-1 szabvány szerint, illetve 600V a CSA és UL tanúsítványoknak megfelelően.
Műszaki paramétereinek köszönhetően kiválóan alkalmazható ipari környezetben. Figyelemre méltó a kontaktor magas mechanikai és elektromos élettartama - mechanikai tartóssága 10 millió kapcsolási ciklus, míg elektromos élettartama 1,5 millió ciklus 80A AC-1 terhelésnél, maximum 440V feszültségen. Az eszköz rövid idejű túlterhelhetőségi képessége kiemelkedő: 1 másodpercig 900A, 10 másodpercig 520A, 1 percig 260A, 10 percig pedig 110A áramerősséget képes elviselni 40°C környezeti hőmérsékleten. A kontaktor kapcsolási képessége 1000A mind a bekapcsolási, mind a kikapcsolási áram tekintetében 440V-on, az IEC 60947 szabványnak megfelelően.
Az LP1D65008FD kontaktor 127 mm magas, 85 mm széles és 182 mm mély, tömege 2,22 kg. Működési hőmérséklet-tartománya rendkívül széles, -40°C-tól +60°C-ig terjed, 60-70°C között pedig teljesítménycsökkentéssel használható. A készülék IP20-as védettséggel rendelkezik az előlapján, és működési magassága tengerszint felett 0-3000 méterig terjed. Mechanikai robusztussága kiváló, nyitott állapotban 8G, zárt állapotban 10G ütésállósággal rendelkezik, valamint rezgésállósága nyitott állapotban 2G, zárt állapotban 3G (5-300 Hz tartományban).
A termék számos nemzetközi szabványnak megfelel, többek között az IEC 60947-4-1, EN 60947-4-1, UL 60947-4-1 és CSA C22.2 No 14 előírásainak. Rendelkezik UL, CSA, CCC, EAC, UKCA, CB, DNV-GL, RINA, BV és LROS (Lloyds register of shipping) tanúsítványokkal, ami igazolja a termék kiváló minőségét és megbízhatóságát különböző alkalmazási területeken. A termék telepítése egyszerű, mind lemezre, mind sínre szerelhető, csatlakoztatása pedig a csavaros csatlakozóinak köszönhetően gyorsan és biztonságosan elvégezhető.
Schneider Electric TeSys Deca LP1D65008FD kontaktor műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméksorozat: TeSys Deca
Terméktípus: Kontaktor
Rövid típusnév: LP1D
Kontaktor alkalmazás: Ellenállás jellegű terhelés
Felhasználási kategória: AC-1
Pólusok leírása: 4P
Elektromos jellemzők
Névleges üzemi feszültség: ≤ 1000 V AC 25...400 Hz
Névleges üzemi áram: 80 A (60 °C alatt) ≤ 440 V AC AC-1 erőáramkörhöz
Vezérlőáramkör feszültsége: 110 V DC
Kompatibilitási kód: LP1D
Pólusok érintkezőinek összetétele: 2 NO + 2 NC
Védőburkolat: Igen
Hagyományos szabad levegős termikus áram: 80 A (60 °C-on) erőáramkörhöz
Névleges bekapcsolási képesség: 1000 A 440 V-on erőáramkörhöz az IEC 60947 szerint
Névleges megszakítási képesség: 1000 A 440 V-on erőáramkörhöz az IEC 60947 szerint
Névleges rövid idejű áramtűrés: 110 A 40 °C - 10 perc erőáramkörhöz
260 A 40 °C - 1 perc erőáramkörhöz
520 A 40 °C - 10 s erőáramkörhöz
900 A 40 °C - 1 s erőáramkörhöz
Kapcsolódó biztosíték névleges értéke: 125 A gG ≤ 690 V 1. típusú koordinációhoz erőáramkörhöz
125 A gG ≤ 690 V 2. típusú koordinációhoz erőáramkörhöz
Átlagos impedancia: 1,5 mOhm - Ith 80 A 50 Hz erőáramkörhöz
Teljesítményveszteség pólusonként: 9,6 W AC-1
Névleges szigetelési feszültség: Erőáramkör: 690 V az IEC 60947-4-1 szerint
Erőáramkör: 600 V CSA tanúsított
Erőáramkör: 600 V UL tanúsított
Túlfeszültség kategória: III
Szennyezettségi fok: 3
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947 szerint
Biztonsági megbízhatósági szint: B10d = 1369863 ciklus kontaktor névleges terheléssel az EN/ISO 13849-1 szerint
B10d = 20000000 ciklus kontaktor mechanikai terheléssel az EN/ISO 13849-1 szerint
Mechanikai jellemzők
Mechanikai tartósság: 10 millió ciklus
Elektromos tartósság: 1,5 millió ciklus 80 A AC-1 Ue ≤ 440 V
Vezérlőáramkör típusa: DC DC szabványos
Tekercs technológia: Beépített kétirányú csúcskorlátozó diódás túlfeszültség-levezető
Vezérlőáramköri feszültséghatárok: 0,1...0,3 Uc (-40...55 °C): elengedési DC
0,85...1,1 Uc (-40...55 °C): működési DC
Bekapcsolási teljesítmény: 22 W (20 °C-on)
Tartási teljesítményfelvétel: 22 W 20 °C-on
Működési idő: 4...19 ms nyitás
12...26 ms zárás
Időállandó: 75 ms
Maximális működési frekvencia: 3600 ciklus/óra 60 °C-on
Fizikai jellemzők
Magasság: 127 mm
Szélesség: 85 mm
Mélység: 182 mm
Nettó tömeg: 2,22 kg
Környezeti jellemzők
IP védettségi fokozat: IP20 előlap az IEC 60529 szerint
Megengedett környezeti hőmérséklet: -40...60 °C
60...70 °C teljesítménycsökkentéssel
Üzemi magasság: 0...3000 m
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Lángállóság: V1 az UL 94 szerint
Mechanikai szilárdság: Ütések nyitott kontaktornál (8 Gn 11 ms-ig)
Ütések zárt kontaktornál (10 Gn 11 ms-ig)
Rezgések nyitott kontaktornál (2 Gn, 5...300 Hz)
Rezgések zárt kontaktornál (3 Gn, 5...300 Hz)
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 60947-4-1
Terméktanúsítványok: UL
CSA
CCC
EAC
UKCA
CB
DNV-GL
RINA
BV
LROS (Lloyds register of shipping)
