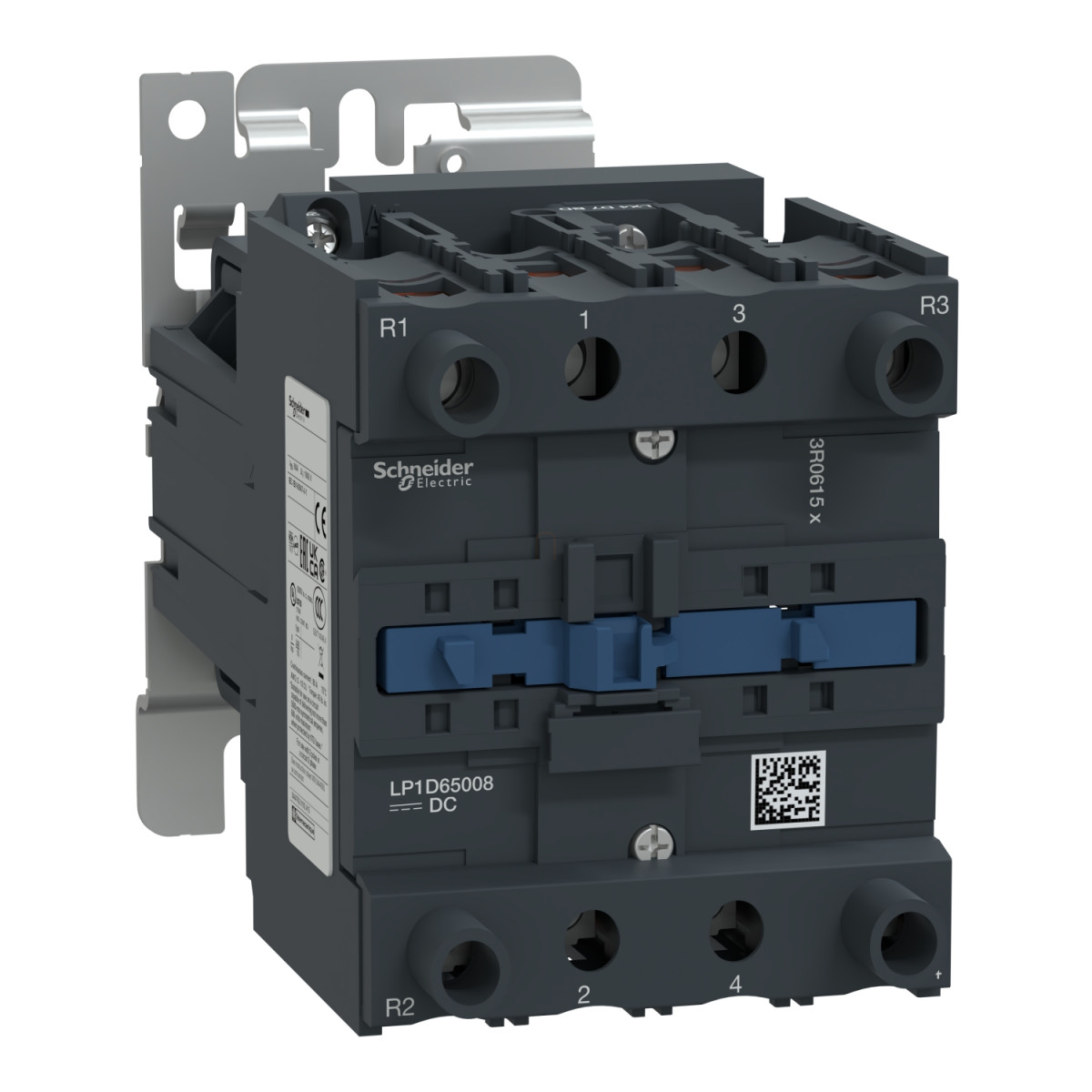

A Schneider Electric TeSys Deca LP1D65008BD típusú kontaktora egy kiváló minőségű, ipari alkalmazásokra tervezett, nagyteljesítményű kapcsolóeszköz, amely ideális választás az elektromos áramkörök megbízható és biztonságos vezérléséhez. Ez a 4 pólusú (2NO+2NC) készülék kifejezetten rezisztív terhelések kapcsolására lett optimalizálva az AC-1 felhasználási kategóriában.
A TeSys Deca sorozat ezen tagja kimagasló műszaki paraméterekkel rendelkezik. A kontaktor 80A névleges üzemi árammal büszkélkedhet 440V AC feszültségig, ami széles körű alkalmazhatóságot biztosít különböző ipari környezetekben. A vezérlőáramkör 24V DC feszültséggel működik, így illeszkedik a modern automatizálási rendszerekhez. A csavarkötésű csatlakozókapcsok megbízható és stabil elektromos kapcsolatot garantálnak mind a teljesítmény-, mind a vezérlőáramkörben.
A LP1D65008BD kontaktor kiemelkedő műszaki specifikációkkal rendelkezik. A konvencionális, szabad levegőben mért termikus áram értéke 80A 60°C-on a teljesítményáramkörben. A készülék névleges bekapcsolási áramerőssége és megszakítási képessége egyaránt 1000A 440V-on, az IEC 60947 szabványnak megfelelően. A névleges szigetelési feszültség a teljesítményáramkörben 690V az IEC 60947-4-1 szerint, illetve 600V a CSA és UL tanúsítványok alapján. A termék III-as túlfeszültségi kategóriába tartozik, szennyezettségi foka pedig 3-as. A névleges lökőfeszültség-állóság 6kV az IEC 60947 szerint. A kontaktor átlagos impedanciája 1,5 mOhm Ith 80A 50Hz mellett a teljesítményáramkörben, a teljesítményveszteség pólusonként 9,6W AC-1 üzemmódban.
A Schneider Electric LP1D65008BD kontaktor kiemelkedő megbízhatósággal és tartóssággal rendelkezik. A mechanikai élettartam 10 millió ciklus, míg az elektromos élettartam 1,5 millió ciklus 80A AC-1 terhelésnél, 440V-os üzemi feszültség mellett. A beépített kétirányú csúcsfeszültség-korlátozó diódás elnyomóval rendelkező tekercs-technológia biztosítja a vezérlőáramkör hosszú élettartamát és megbízható működését. A kontaktor működési hőmérséklet-tartománya rendkívül széles: -40°C-tól +60°C-ig, illetve 60-70°C között teljesítménycsökkentéssel használható. A készülék 0-3000 méter tengerszint feletti magasságig alkalmazható.
A termék számos nemzetközi szabványnak és előírásnak megfelel, többek között: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 60947-4-1. Számos nemzetközi tanúsítvánnyal rendelkezik, mint például: UL, CSA, CCC, EAC, UKCA, CB, DNV-GL, RINA, BV és LROS. A front oldalon IP20 védettségi fokozattal rendelkezik az IEC 60529 szerint. Tűzállósági képessége 850°C az IEC 60695-2-1 szerint, lángállósági besorolása pedig V1 az UL 94 szerint. A kontaktor méretei: 127 mm magasság, 85 mm szélesség és 182 mm mélység.
Schneider Electric TeSys Deca LP1D65008BD műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméksorozat: TeSys Deca
Termék vagy komponens típusa: Kontaktor
Készülék rövid neve: LP1D
Kontaktor alkalmazás: Rezisztív terhelés
Felhasználási kategória: AC-1
Pólusok leírása: 4P
Névleges üzemi feszültség: Teljesítmény áramkör: <= 1000 V AC 25...400 Hz
Névleges üzemi áram: 80 A (60 °C alatt) <= 440 V AC AC-1 teljesítmény áramkörnél
Vezérlőáramkör feszültsége: 24 V DC
Kiegészítő adatok
Kompatibilitási kód: LP1D
Pólusok kialakítása: 2 NO + 2 NC
Védőfedél: Igen
Konvencionális szabad levegős termikus áram: 80 A (60 °C) teljesítmény áramkörnél
Névleges bekapcsolási áramerősség: 1000 A 440 V teljesítmény áramkörnél az IEC 60947 szerint
Névleges megszakítási képesség: 1000 A 440 V teljesítmény áramkörnél az IEC 60947 szerint
Névleges rövididejű áramterhelhetőség: 110 A 40 °C - 10 perc teljesítmény áramkörnél
260 A 40 °C - 1 perc teljesítmény áramkörnél
520 A 40 °C - 10 s teljesítmény áramkörnél
900 A 40 °C - 1 s teljesítmény áramkörnél
Társított biztosíték névleges értéke: 125 A gG <= 690 V 1-es típusú koordináció teljesítmény áramkörnél
125 A gG <= 690 V 2-es típusú koordináció teljesítmény áramkörnél
Átlagos impedancia: 1.5 mOhm - Ith 80 A 50 Hz teljesítmény áramkörnél
Teljesítmény disszipáció pólusonként: 9.6 W AC-1
Névleges szigetelési feszültség: Teljesítmény áramkör: 690 V az IEC 60947-4-1 szerint
Teljesítmény áramkör: 600 V CSA tanúsítvánnyal
Teljesítmény áramkör: 600 V UL tanúsítvánnyal
Túlfeszültségi kategória: III
Szennyezettségi fok: 3
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947 szerint
Biztonsági megbízhatósági szint: B10d = 1369863 ciklus kontaktor névleges terheléssel az EN/ISO 13849-1 szerint
B10d = 20000000 ciklus kontaktor mechanikai terheléssel az EN/ISO 13849-1 szerint
Mechanikai és elektromos jellemzők
Mechanikai élettartam: 10 millió ciklus
Elektromos élettartam: 1.5 millió ciklus 80 A AC-1 Ue <= 440 V
Vezérlőáramkör típusa: DC DC standard
Tekercs technológia: Beépített kétirányú csúcsfeszültség-korlátozó diódás elnyomó
Vezérlőáramkör feszültséghatárai: 0.1...0.3 Uc (-40…55 °C): kiejtési DC
0.85...1.1 Uc (-40…55 °C): működési DC
Bekapcsolási teljesítmény: 22 W (20 °C-on)
Tartó teljesítményfelvétel: 22 W 20 °C-on
Működési idő: 4...19 ms nyitás
12...26 ms zárás
Időállandó: 75 ms
Maximális működési gyakoriság: 3600 ciklus/óra 60 °C-on
Csatlakozások és méretek
Csatlakozás típusa: Csavarkötésű kapcsok a teljesítmény- és vezérlőáramkörökhöz, különböző kábelátmérőkhöz
Meghúzási nyomaték: Teljesítmény áramkör: 8 N.m - csavarkötésű kapcsokon - 25…35 mm² kábel, hatszögletű csavarfej 4 mm
Teljesítmény áramkör: 5 N.m - csavarkötésű kapcsokon - 1…25 mm² kábel, hatszögletű csavarfej 4 mm
Vezérlőáramkör: 1.7 N.m - csavarkötésű kapcsokon - különböző csavarhúzó típusokkal
Rögzítési mód: Lemez
Sín
IP védettségi fokozat: IP20 előlapi rész az IEC 60529 szerint
Megengedett környezeti hőmérséklet: -40…60 °C
60…70 °C teljesítménycsökkentéssel
Üzemi magasság: 0...3000 m
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Lángállóság: V1 az UL 94 szerint
Mechanikai robusztusság: Nyitott kontaktor lökésállósága (8 Gn 11 ms)
Zárt kontaktor lökésállósága (10 Gn 11 ms)
Nyitott kontaktor rezgésállósága (2 Gn, 5...300 Hz)
Zárt kontaktor rezgésállósága (3 Gn, 5...300 Hz)
Méretek: Magasság: 127 mm
Szélesség: 85 mm
Mélység: 182 mm
Nettó tömeg: 2.22 kg
