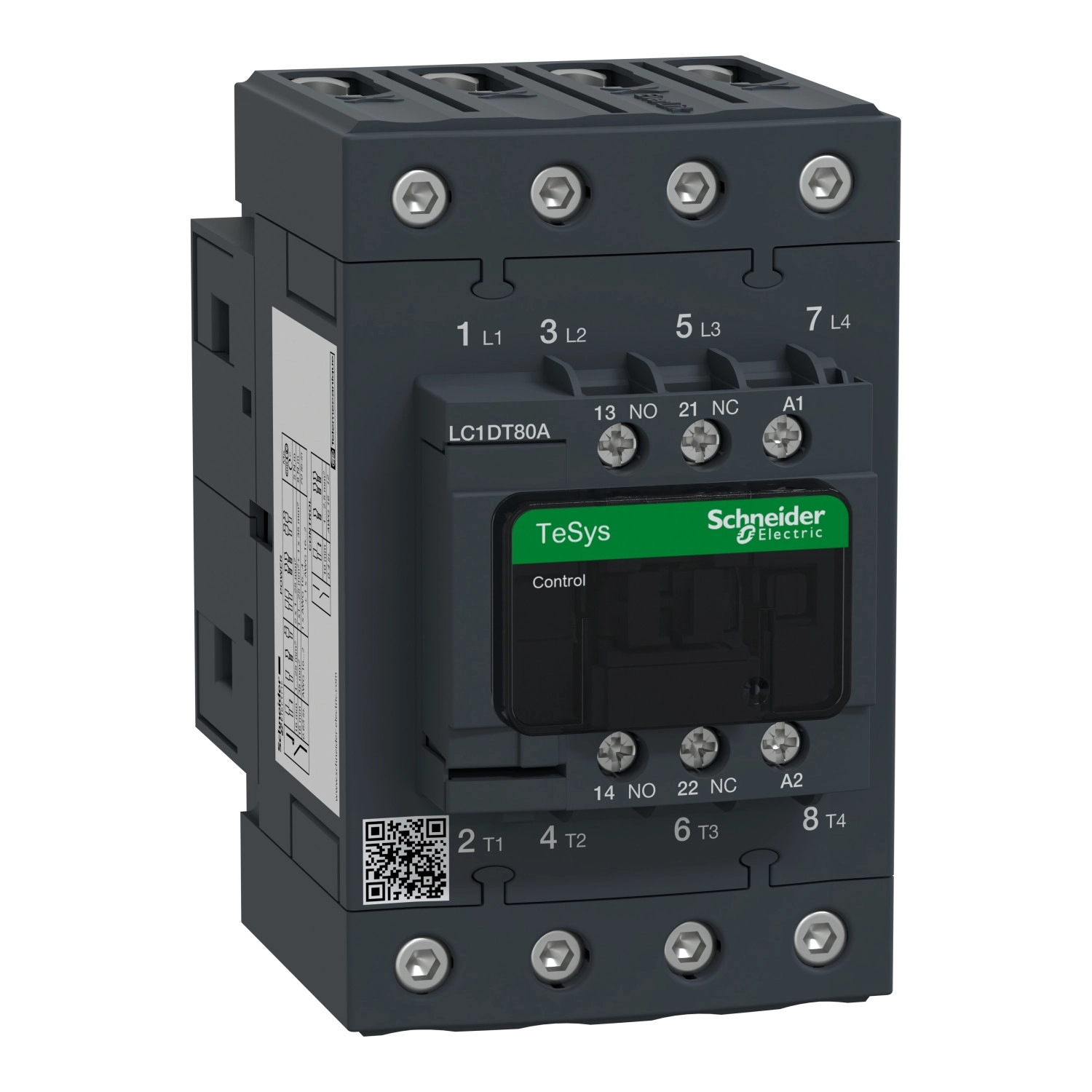

A Schneider Electric TeSys Deca sorozatú LC1DT80AU7 mágneskapcsolója egy rendkívül megbízható és sokoldalú villamos berendezés, amely elsősorban ipari környezetben történő kapcsolásra és vezérlésre lett tervezve. Ez a 4 pólusú (4 NO) kivitelű kontaktor ideális megoldást kínál olyan alkalmazásokhoz, ahol nagy teljesítményű ellenállás jellegű terhelések kapcsolására van szükség.
A termék AC-1 felhasználási kategóriájú, ami elsősorban nem induktív vagy enyhén induktív terhelésekhez, ellenállás jellegű alkalmazásokhoz ajánlott, például fűtőberendezések, ellenállások vagy izzók kapcsolásához. A mágneskapcsoló névleges üzemi árama 80 A (60 °C-nál) maximum 440 V AC feszültségnél, tehát kiválóan alkalmazható nagyteljesítményű berendezések vezérléséhez. A vezérlőáramkör 240 V AC 50/60 Hz feszültségen működik, ami kompatibilissá teszi a legtöbb ipari vezérlőrendszerrel.
A TeSys Deca LC1DT80AU7 kiemelkedő műszaki paraméterekkel rendelkezik. Névleges szigetelési feszültsége 690 V a tápáramkörben (IEC 60947-4-1 szerint), bekapcsolási áramerőssége (Irms) pedig 1000 A 440 V-nál. A készülék rövidzárlati megszakítóképessége is 1000 A 440 V-nál, ami megfelelő védelmet biztosít a rendkívüli terhelésekkel szemben. A névleges lökőfeszültség állóképessége 6 kV (IEC 60947 szerint), ami magas szintű túlfeszültség elleni védelmet nyújt. A mágneskapcsoló átlagos impedanciája 1,6 mOhm (Ith 80 A, 50 Hz), a teljesítményveszteség pólusonként pedig 10,2 W AC-1 üzemmódban.
Fizikai kialakítását tekintve a mágneskapcsoló csavarszorítós csatlakozókkal rendelkezik, amelyek egyszerű és biztonságos bekötést tesznek lehetővé. A készülék méretei: 122 mm magasság, 70 mm szélesség és 120 mm mélység, a nettó tömege pedig 1,15 kg. A szerelés történhet sínre vagy lapra egyaránt. A termék IP20-as védettséggel rendelkezik az előlap felőli oldalon, ami védelmet nyújt ujjal történő érintés ellen. Mechanikai tartóssága kiemelkedő, 6 millió kapcsolási ciklust garantál, míg elektromos élettartama 1,4 millió ciklus 80 A AC-1 terhelésnél, maximum 440 V-on. A termék széleskörű tanúsítványokkal rendelkezik, többek között UL, CSA, GL, GOST, DNV, LROS, RINA, BV és CCC minősítésekkel, így nemzetközi szinten is megfelel a legszigorúbb követelményeknek.
Schneider Electric TeSys D - LC1DT80AU7 - 4 pólusú Everlink mágneskapcsoló AC1 415V 80 A, tek. 260V AC 50/60Hz műszaki adatok
Általános jellemzők
Termékcsalád: TeSys, TeSys Deca
Termék vagy komponens típusa: Mágneskapcsoló
Eszköz rövid neve: LC1D
Mágneskapcsoló alkalmazása: Ellenállás jellegű terhelés
Felhasználási kategória: AC-1
Pólusok leírása: 4P
Pólusok kialakítása: 4 NO
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: Tápáramkör: <= 690 V AC 25...400 Hz
Tápáramkör: <= 300 V DC
Névleges üzemi áram [Ie]: 80 A (60 °C-nál) <= 440 V AC AC-1 tápáramkör esetén
Vezérlőáramkör feszültsége [Uc]: 240 V AC 50/60 Hz
Konvencionális szabad levegőben hőáram [Ith]: 10 A (60 °C-nál) jelzőáramkörhöz
80 A (60 °C-nál) tápáramkörhöz
Névleges zárlati bekapcsolóképesség (Irms): 140 A AC jelzőáramkörhöz (IEC 60947-5-1 szerint)
250 A DC jelzőáramkörhöz (IEC 60947-5-1 szerint)
1000 A 440 V-nál tápáramkörhöz (IEC 60947 szerint)
Névleges megszakítóképesség: 1000 A 440 V-nál tápáramkörhöz (IEC 60947 szerint)
Névleges rövid idejű áramtartás [Icw]: 640 A 40 °C - 10 mp tápáramkörhöz
900 A 40 °C - 1 mp tápáramkörhöz
110 A 40 °C - 10 perc tápáramkörhöz
260 A 40 °C - 1 perc tápáramkörhöz
100 A - 1 mp jelzőáramkörhöz
120 A - 500 ms jelzőáramkörhöz
140 A - 100 ms jelzőáramkörhöz
Átlagos impedancia: 1,6 mOhm - Ith 80 A 50 Hz tápáramkörhöz
Teljesítményveszteség pólusonként: 10,2 W AC-1
Vezérlőáramkör típusa: AC 50/60 Hz
Tekercs technológia: Beépített túlfeszültség-levezető modul nélkül
Mechanikai jellemzők
Mechanikai élettartam: 6 millió ciklus
Elektromos élettartam: 1,4 millió ciklus 80 A AC-1 Ue <= 440 V-nál
Csatlakozások: Csavarszorítós csatlakozók
Működési idő: 4...19 ms nyitás
12...26 ms zárás
Maximális működési frekvencia: 3600 ciklus/óra 60 °C-nál
Környezeti jellemzők
IP védettségi szint: IP20 előlap (IEC 60529 szerint)
Megengedett környezeti hőmérséklet az eszköz körül: -40...60 °C
60...70 °C csökkentett teljesítménnyel
Üzemi magasság: 0...3000 m
Tűzállóság: 850 °C (IEC 60695-2-1 szerint)
Lángállóság: V1 (UL 94 szerint)
Méretek és súly
Magasság: 122 mm
Szélesség: 70 mm
Mélység: 120 mm
Nettó súly: 1,15 kg
