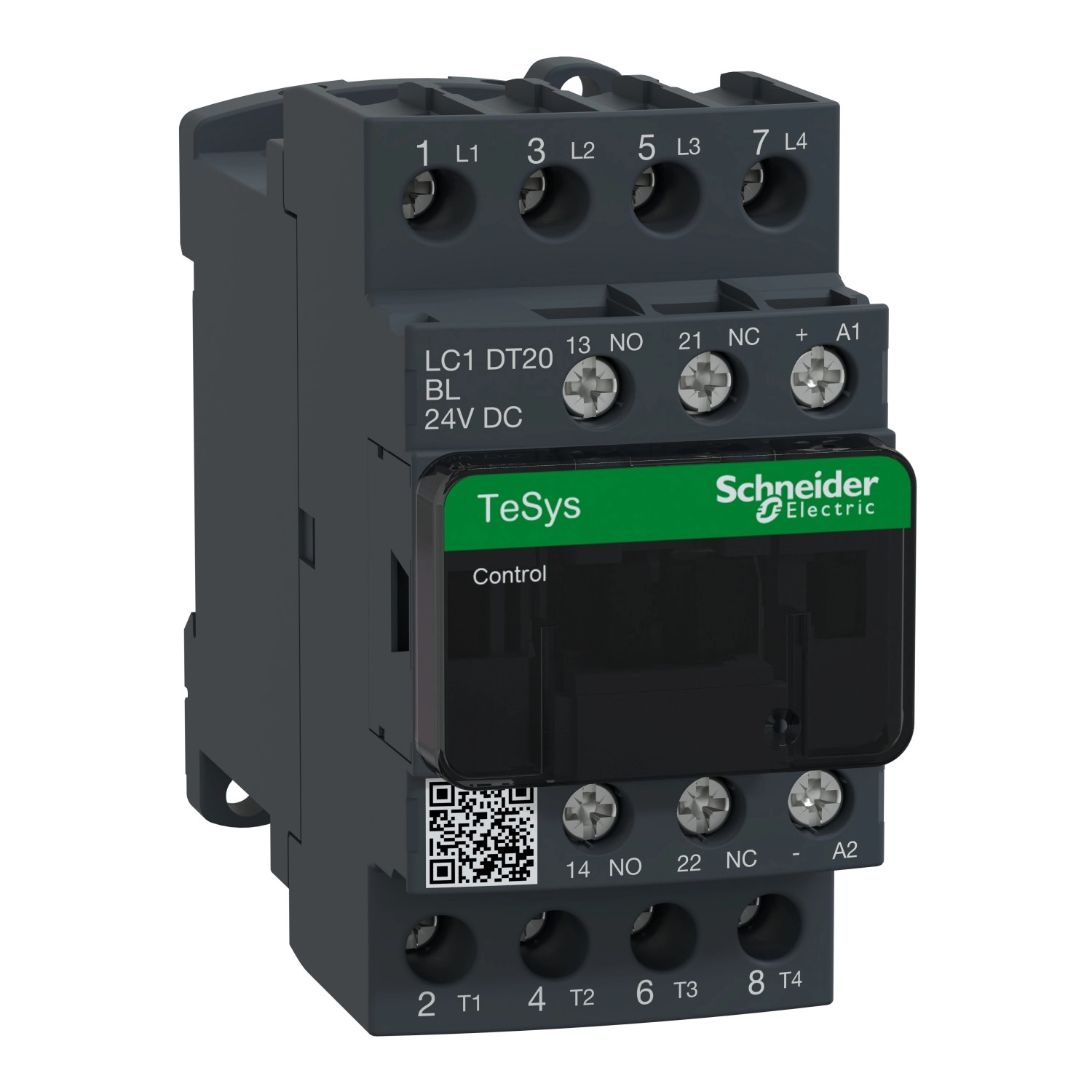

A Schneider Electric TeSys Deca termékcsaládba tartozó LC1DT20BL kontaktor egy rendkívül megbízható kapcsolóelem, amely kifejezetten AC-1 kategóriájú rezisztív terhelések kapcsolására lett tervezve. Ez a 4 pólusú kontaktor 4 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, így ideális választás olyan alkalmazásokhoz, ahol több független áramkör egyidejű kapcsolására van szükség.
A kontaktor főáramköre 20 A névleges üzemi áramot képes kapcsolni 440 V AC feszültségig, ezáltal kiválóan alkalmazható ipari fűtőrendszerek, világítási hálózatok és egyéb rezisztív jellegű fogyasztók vezérlésére. A vezérlőtekercs 24 V DC tápfeszültséggel működik, és alacsony fogyasztású kivitelben készült, ami mindössze 2,4 W teljesítményfelvételt jelent mind a behúzás, mind a tartás során. Ez jelentősen csökkenti az energiafelhasználást a hagyományos kontaktorokhoz képest, különösen olyan alkalmazásoknál, ahol a kontaktor hosszú ideig bekapcsolt állapotban van. A beépített kétirányú csúcsfeszültség-korlátozó dióda további védelmet nyújt a vezérlőáramkör számára.
Az LC1DT20BL kontaktor kiemelkedő műszaki paraméterekkel rendelkezik: a névleges szigetelési feszültség 690 V, az impulzus-állóképesség 6 kV az IEC 60947 szabvány szerint. A termék magas fokú mechanikai tartósságot biztosít, akár 30 millió kapcsolási ciklust is kibír. A biztonságossági szint tekintetében B10d = 1369863 ciklus névleges terheléssel, illetve B10d = 20000000 ciklus mechanikai terheléssel az EN/ISO 13849-1 szabvány szerint. A kontaktor 3600 kapcsolás/óra maximális működési frekvenciával üzemeltethető 60 °C-ig. A zárási idő 77 ±15% ms, a nyitási idő pedig 25 ±20% ms. Az IP20-as védettségi fokozat védelmet nyújt az ujjak érintése ellen.

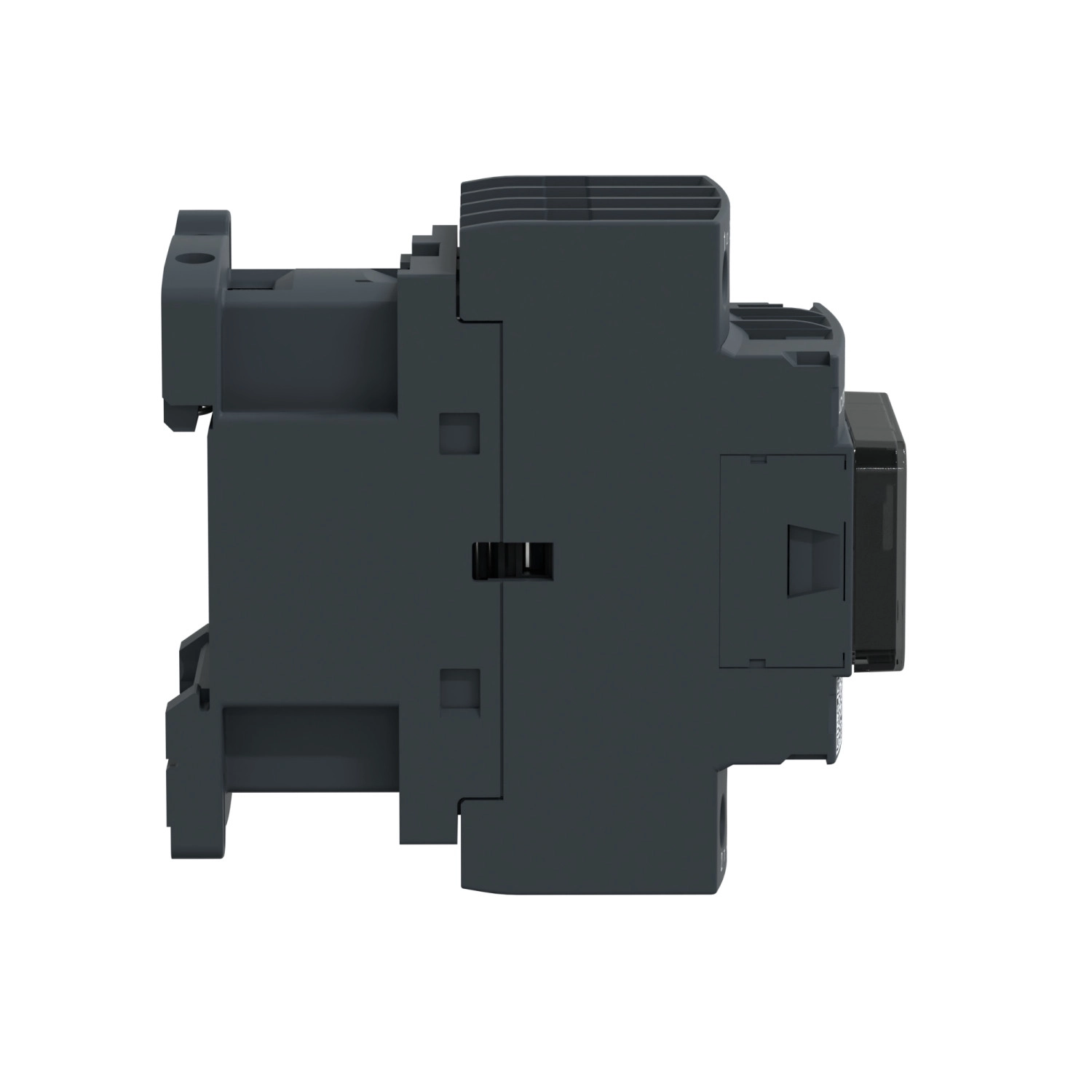

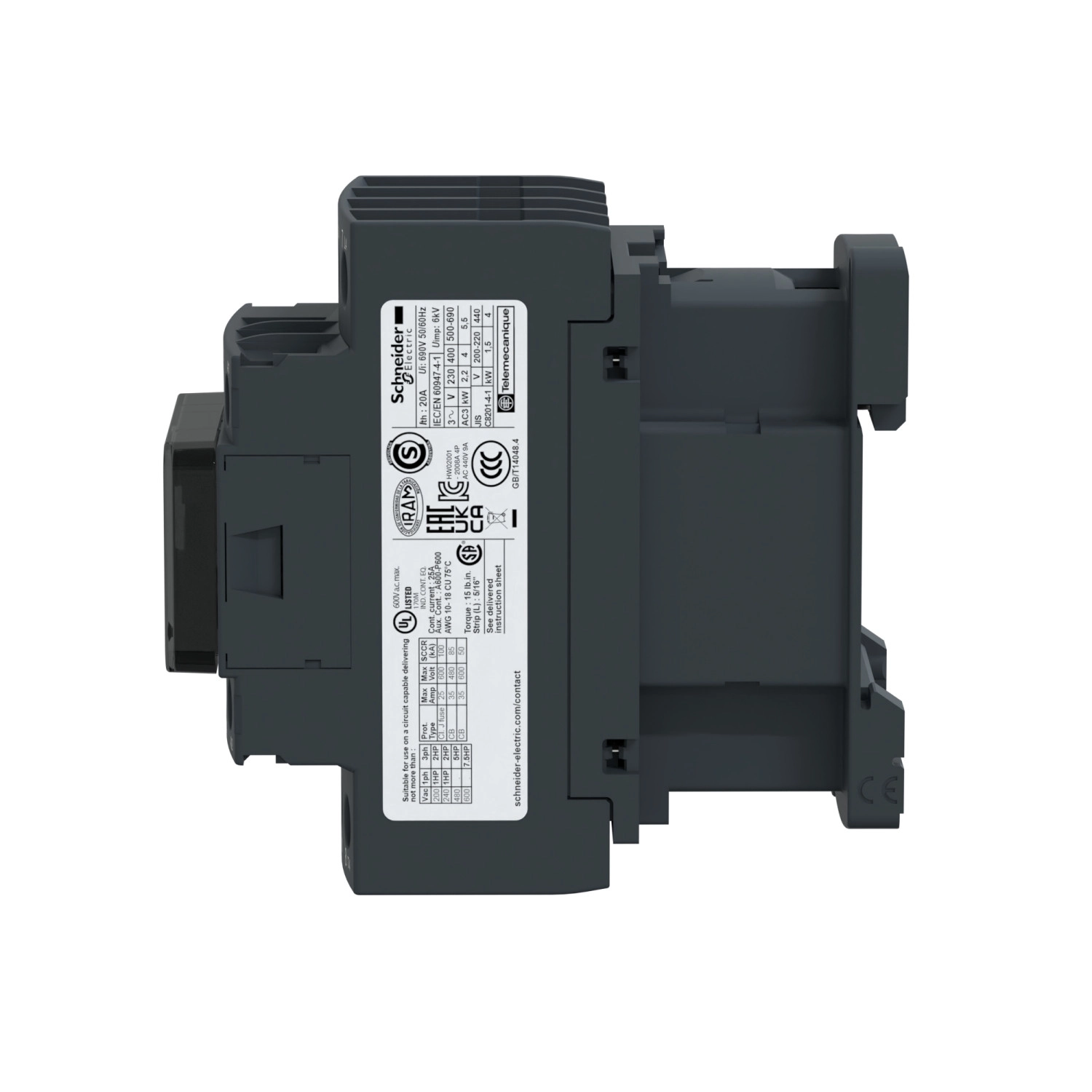

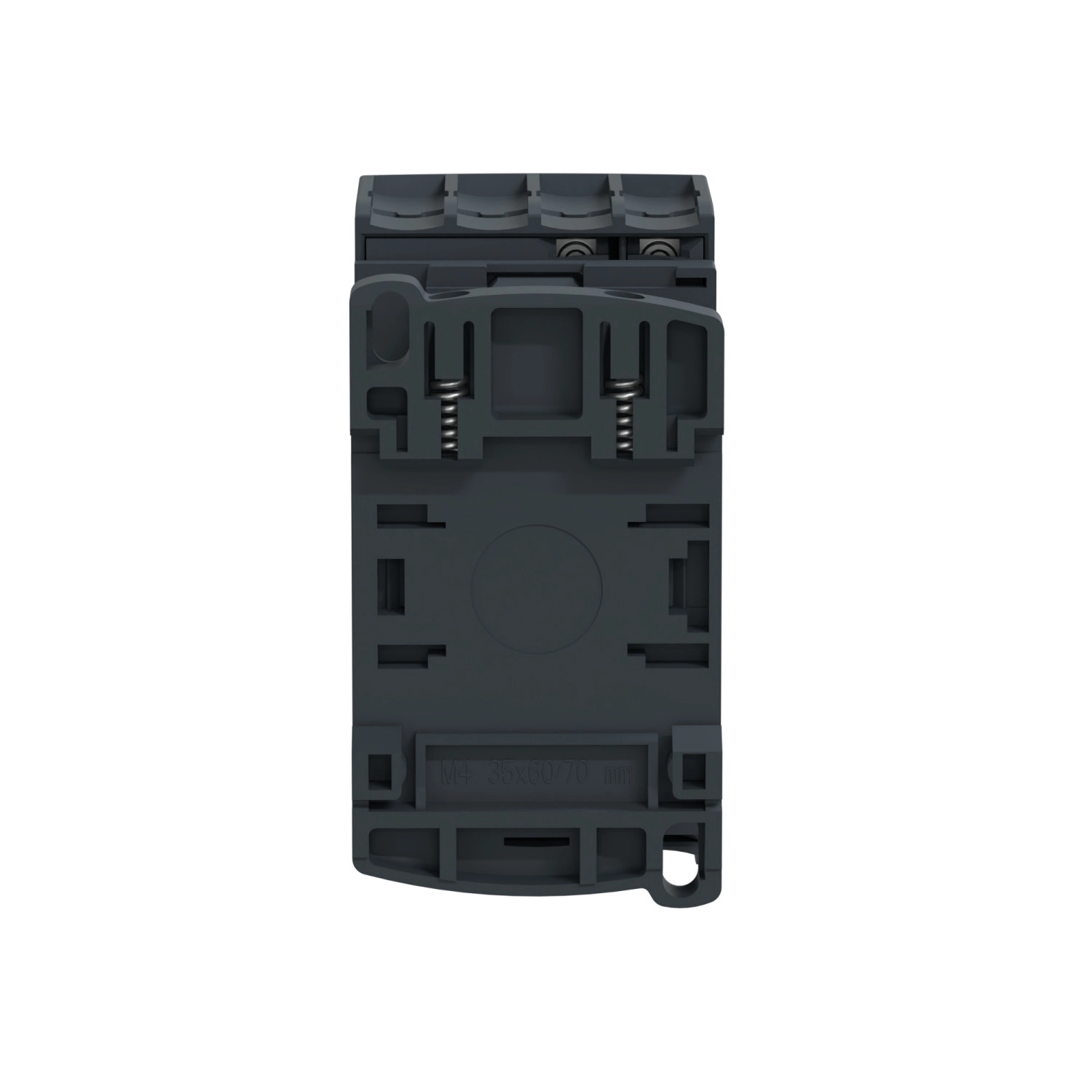

A termék kompakt kialakítással rendelkezik, méretei: 85 mm magasság, 45 mm szélesség és 99 mm mélység, a tömege mindössze 0,365 kg. A csavaros csatlakozóknak köszönhetően egyszerűen szerelhető, mind a vezérlő-, mind a főáramköri csatlakozások esetében 1-4 mm² keresztmetszetű rugalmas vagy tömör kábelekkel használható. A meghúzási nyomaték egységesen 1,7 Nm. A kontaktor szerelőlapra vagy DIN sínre is rögzíthető, így rugalmasan illeszthető a különböző szerelési környezetekhez. A működési hőmérséklet-tartomány -40...60 °C, 60...70 °C között pedig teljesítménycsökkentéssel üzemeltethető, ami széles alkalmazási területet tesz lehetővé, beleértve a szélsőséges környezeti feltételekkel rendelkező ipari létesítményeket is.
Schneider Electric TeSys Deca LC1DT20BL kontaktor műszaki adatok
Általános tulajdonságok
Termékcsalád: TeSys Deca
Terméktípus: Kontaktor
Eszköz rövid neve: LC1D
Kontaktor alkalmazás: Rezisztív terhelés
Felhasználási kategória: AC-1
Pólusok leírása: 4P
Pólusok kialakítása: 4 NO
Elektromos jellemzők
Névleges üzemi feszültség: ≤ 690 V AC 25...400 Hz (főáramkör), ≤ 300 V DC (főáramkör)
Névleges üzemi áram: 20 A (<60 °C-on) ≤ 440 V AC AC-1 kategória (főáramkör)
Vezérlőáramkör feszültsége: 24 V DC
Konvencionális szabad levegőn mért hőáram: 10 A (60 °C-on) jelzőáramkör esetén, 20 A (60 °C-on) főáramkör esetén
Irms névleges bekapcsolási kapacitás: 140 A AC jelzőáramkör esetén (IEC 60947-5-1), 250 A DC jelzőáramkör esetén (IEC 60947-5-1), 250 A 440 V-nál főáramkör esetén (IEC 60947)
Névleges megszakítási kapacitás: 250 A 440 V-nál főáramkör esetén (IEC 60947)
Átlagos impedancia: 2,5 mOhm - Ith 20 A 50 Hz főáramkör esetén
Teljesítménydisszipáció pólusonként: 1,56 W AC-1
Névleges szigetelési feszültség: 690 V (IEC 60947-4-1)
Névleges lökőfeszültség-állóság: 6 kV (IEC 60947)
Mechanikai jellemzők
Mechanikai élettartam: 30 millió ciklus
Működési idő: 77 ±15% ms zárásnál, 25 ±20% ms nyitásnál
Maximális működési gyakoriság: 3600 ciklus/óra 60 °C-on
Méretek (M×Sz×Mé): 85 × 45 × 99 mm
Védettségi fokozat: IP20 előlap (IEC 60529)
Környezeti feltételek
Megengedett környezeti hőmérséklet: -40...60 °C (teljes terheléssel), 60...70 °C (teljesítménycsökkentéssel)
Üzemeltetési magasság: 0...3000 m
Tűzállóság: 850 °C (IEC 60695-2-1)
Lángállóság: V1 (UL 94)
Csatlakozások
Csatlakozás típusa: Csavaros csatlakozó
Meghúzási nyomaték: 1,7 Nm
Megengedett vezeték-keresztmetszet: 1...4 mm² (tömör/sodrott)
Megfelelőségek és tanúsítványok
Szabványok: IEC 60947-4-1, IEC 60947-5-1, EN 60947-4-1, EN 60947-5-1, UL 60947-4-1, CSA C22.2 No 14
Terméktanúsítványok: UL, CSA, CCC, DNV, GL, RINA, BV, GOST, LROS, CB
