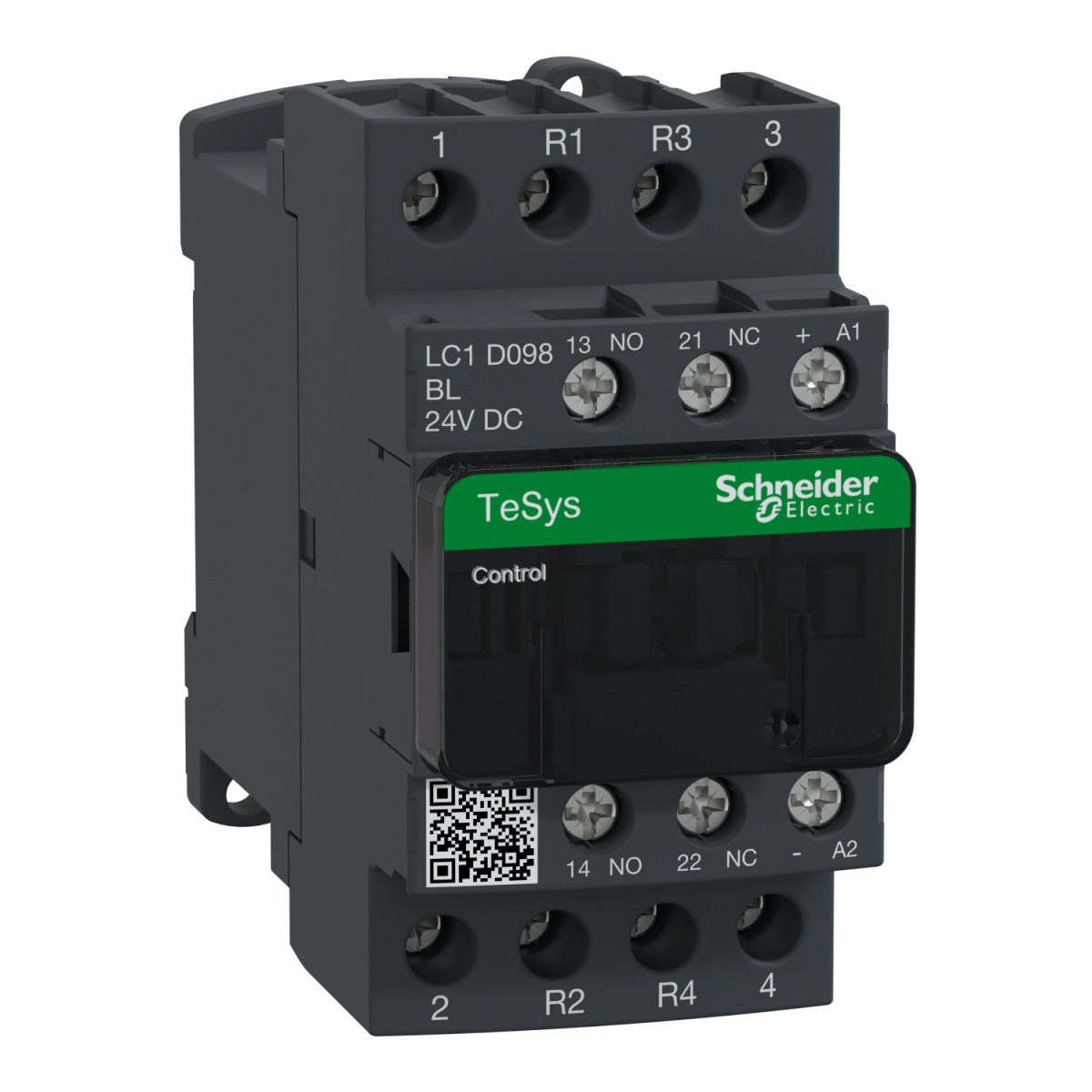

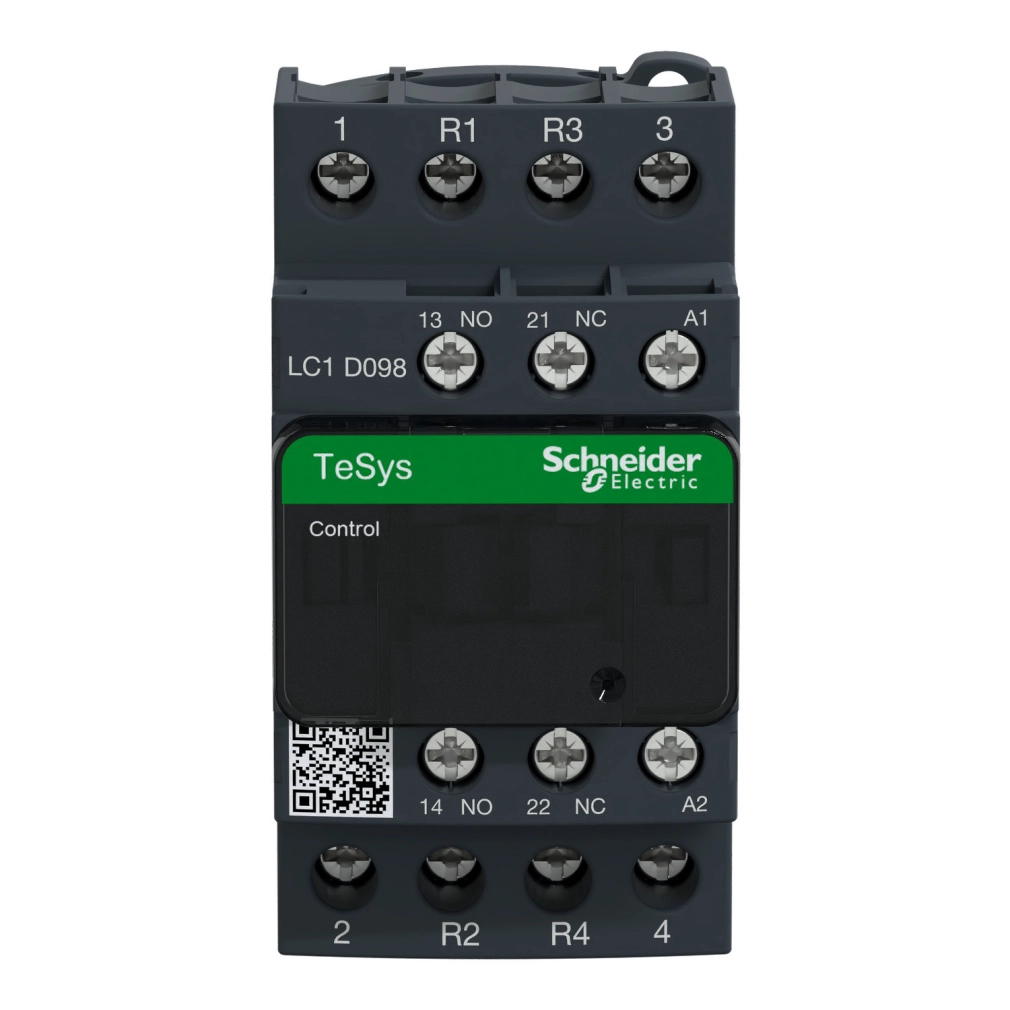

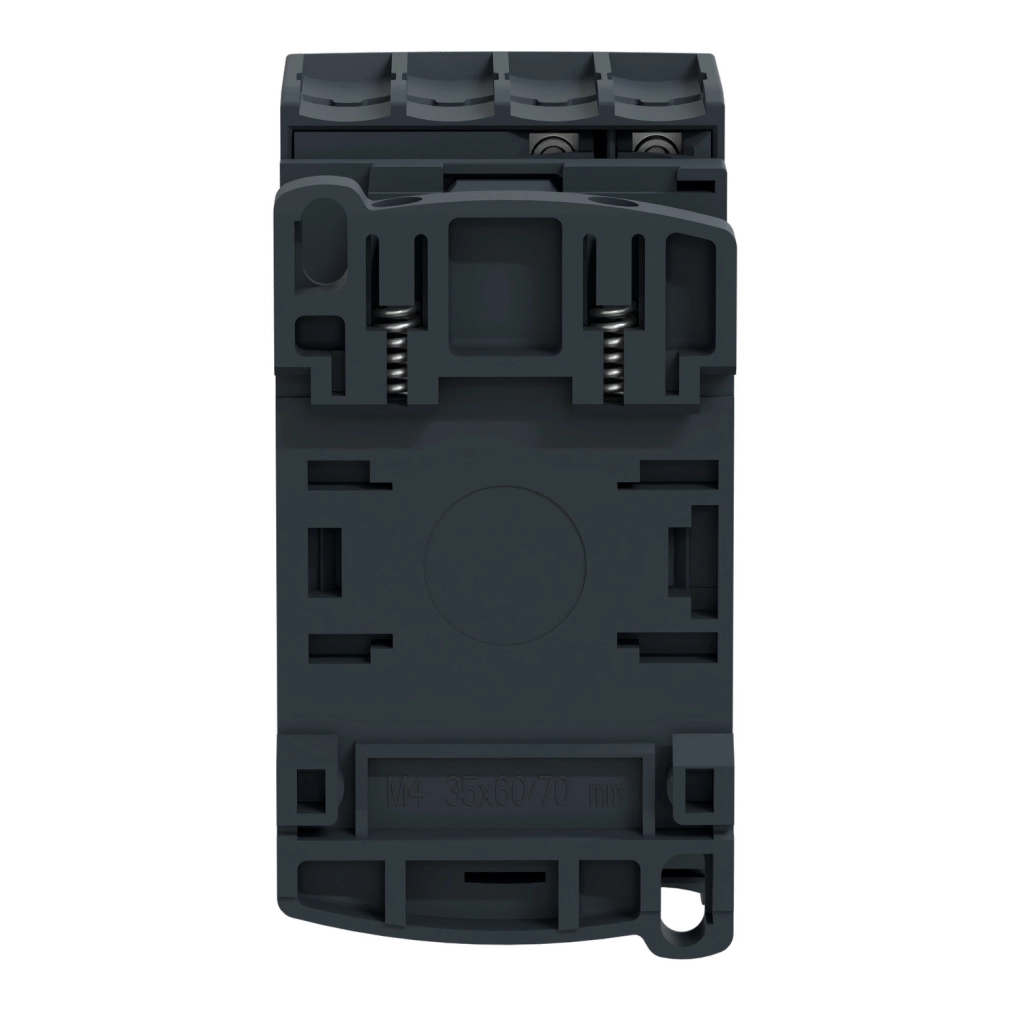

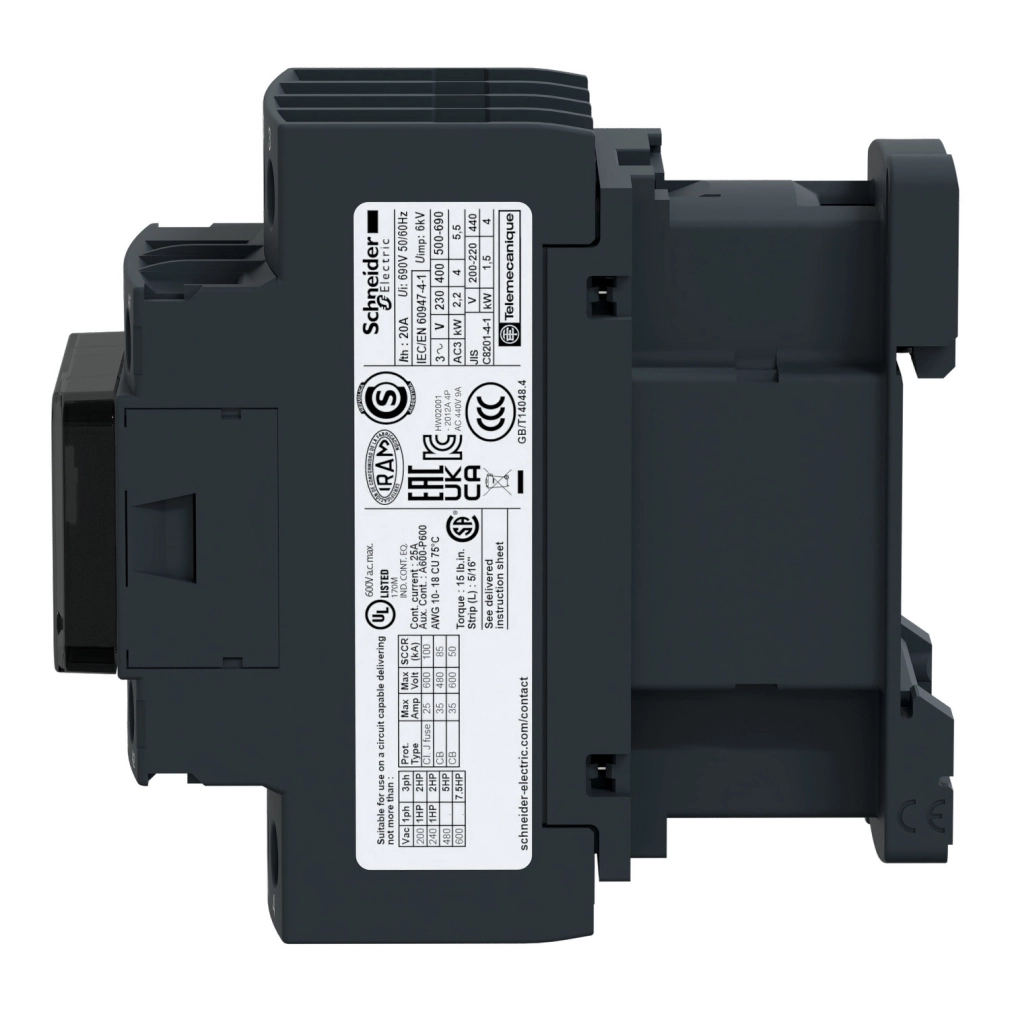

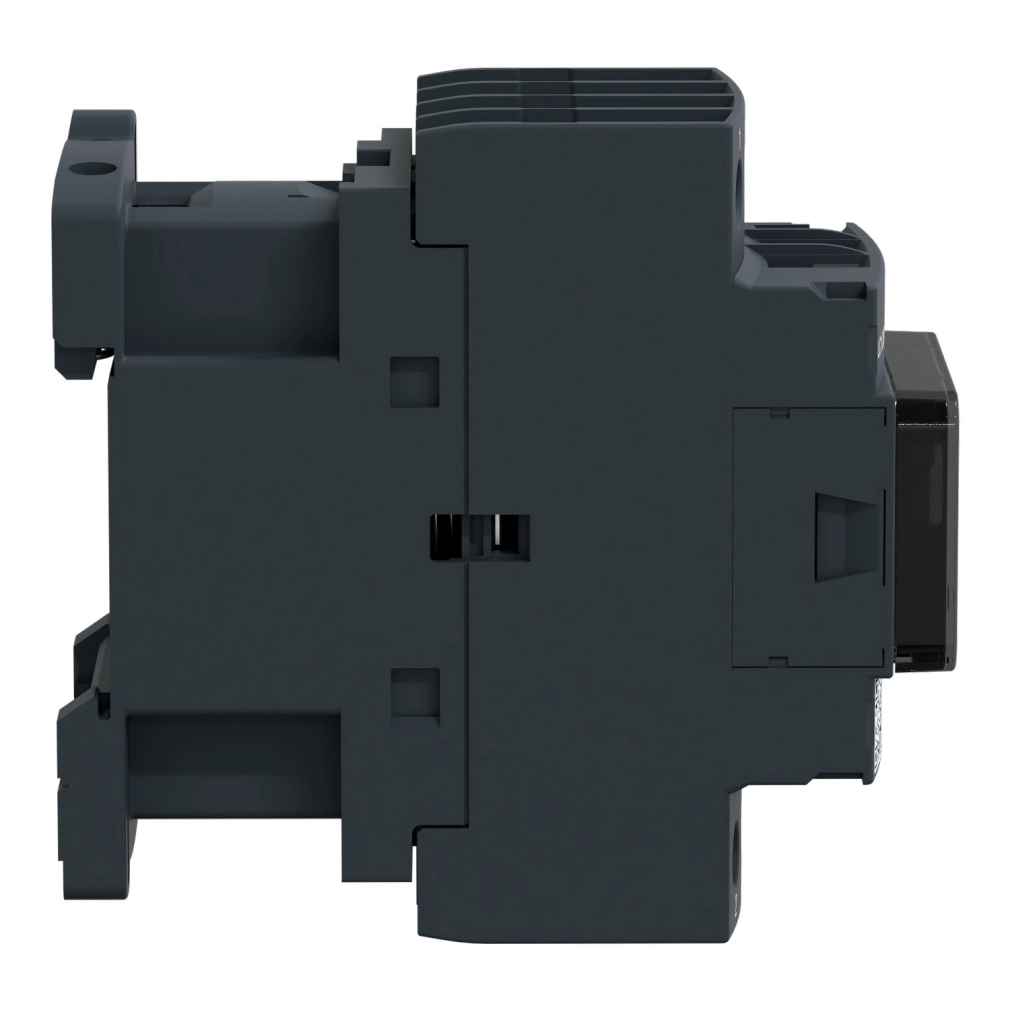

A Schneider Electric TeSys Deca LC1D098BL egy kiváló minőségű, 4 pólusú (2NO+2NC) mágneskapcsoló, amelyet elsősorban ohmos terhelések kapcsolására terveztek ipari környezetben. Ez a kompakt, mégis rendkívül megbízható eszköz AC-1 felhasználási kategóriába tartozik, és maximum 440V váltakozó feszültségig alkalmazható. Az LC1D098BL típusú kontaktor 20A névleges üzemi áramerősséggel rendelkezik, ami kellő teljesítményt biztosít a legtöbb ipari alkalmazás számára.
A TeSys Deca sorozat tagjaként ez a mágneskapcsoló alacsony fogyasztású 24V DC vezérlőtekerccsel működik, amely mindössze 2,4W teljesítményt igényel, így energiahatékony megoldást kínál. A beépített kétirányú csúcskorlátozó diódás elnyomó technológia védelmet nyújt a feszültségcsúcsok ellen, növelve ezzel a készülék élettartamát és megbízhatóságát. A csavaros csatlakozókapcsok megkönnyítik a telepítést és biztosítják a stabil elektromos csatlakozást.
Az LC1D098BL mágneskapcsoló kiemelkedő műszaki paraméterekkel rendelkezik. A teljesítmény áramkörben a szigetelési feszültség 690V az IEC 60947-4-1 szabványnak megfelelően, míg a jelzőáramkörben szintén 690V az IEC 60947-1 szerint. A készülék túlfeszültség kategóriája III, szennyezettségi foka pedig 3. A névleges lökőfeszültség-állóság 6kV az IEC 60947 szabvány szerint. A mechanikai élettartam lenyűgöző, 30 millió kapcsolási ciklus, míg az elektromos élettartam 0,3 millió ciklus 20A AC-1 terhelésnél, maximum 690V feszültségen.
A mágneskapcsoló működési jellemzői is figyelemre méltóak. A záródási idő 77 ±15% ms, míg a nyitási idő 25 ±20% ms. Az időállandó 40 ms, a maximális működési gyakoriság pedig 3600 ciklus/óra 60°C-on. A vezérlőáramkör feszültséghatárai 0,1...0,3 Uc (-40…60 °C) között vannak a kiejtésnél, és 0,8...1,25 Uc (-40…60 °C) között üzemi állapotban. A termék IP20-as védettséggel rendelkezik az előlapon az IEC 60529 szabvány szerint. Szélessége 45 mm, magassága 85 mm, mélysége pedig 99 mm, össztömege mindössze 0,525 kg, így könnyen elhelyezhető akár szűkös kapcsolószekrényekben is.
Schneider TeSys Deca LC1D098BL mágneskapcsoló műszaki adatok
Fő jellemzők
Termékcsalád: TeSys Deca
Termék típusa: Mágneskapcsoló
Eszköz rövid neve: LC1D
Mágneskapcsoló alkalmazása: Ohmos terhelés
Felhasználási kategória: AC-1
Pólusok leírása: 4P
Névleges üzemi feszültség [Ue]: Erőáramkör: <= 690 V AC 25...400 Hz, Erőáramkör: <= 250 V DC
Névleges üzemi áramerősség [Ie]: 20 A (60 °C alatt) <= 440 V AC AC-1 erőáramkörnél
Vezérlő áramkör feszültsége [Uc]: 24 V DC
Kiegészítő adatok
Kompatibilitási kód: LC1D
Pólus érintkező összetétel: 2 NO + 2 NC
Védőburkolat: Van
Hagyományos szabad levegőn mért hőáram [Ith]: 20 A (60 °C-on) erőáramkörnél, 10 A (60 °C-on) jelzőáramkörnél
Irms névleges bekapcsolási képesség: 250 A 440 V-nál erőáramkörnél IEC 60947 szerint, 140 A AC jelzőáramkörnél IEC 60947-5-1 szerint, 250 A DC jelzőáramkörnél IEC 60947-5-1 szerint
Névleges megszakítási képesség: 250 A 440 V-nál erőáramkörnél IEC 60947 szerint
Átlagos impedancia: 2,5 mOhm - Ith 25 A 50 Hz erőáramkörnél
Teljesítménydisszipáció pólusonként: 1,56 W AC-1
Névleges szigetelési feszültség [Ui]: Erőáramkör: 690 V IEC 60947-4-1 szerint, Erőáramkör: 600 V CSA tanúsított, Erőáramkör: 600 V UL tanúsított, Jelzőáramkör: 690 V IEC 60947-1 szerint, Jelzőáramkör: 600 V CSA tanúsított, Jelzőáramkör: 600 V UL tanúsított
Túlfeszültségi kategória: III
Szennyezettségi fok: 3
Névleges lökőfeszültség-állóság [Uimp]: 6 kV IEC 60947 szerint
Biztonsági megbízhatósági szint: B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel EN/ISO 13849-1 szerint, B10d = 20000000 ciklus mágneskapcsoló mechanikai terheléssel EN/ISO 13849-1 szerint
Mechanikai élettartam: 30 millió ciklus
Elektromos élettartam: 0,3 millió ciklus 20 A AC-1 és Ue <= 690 V esetén
Vezérlési és működési adatok
Vezérlő áramkör típusa: DC alacsony fogyasztású
Tekercs technológia: Beépített kétirányú csúcskorlátozó diódás elnyomó
Bekapcsolási teljesítmény: 2,4 W (20 °C-on)
Tartó teljesítményfelvétel: 2,4 W 20 °C-on
Működési idő: 77 ±15 % ms záródás, 25 ±20 % ms nyitás
Időállandó: 40 ms
Maximális működési gyakoriság: 3600 kapcsolás/óra 60 °C-on
Fizikai jellemzők
Magasság: 85 mm
Szélesség: 45 mm
Mélység: 99 mm
IP védettségi fokozat: IP20 előlap IEC 60529 szerint
