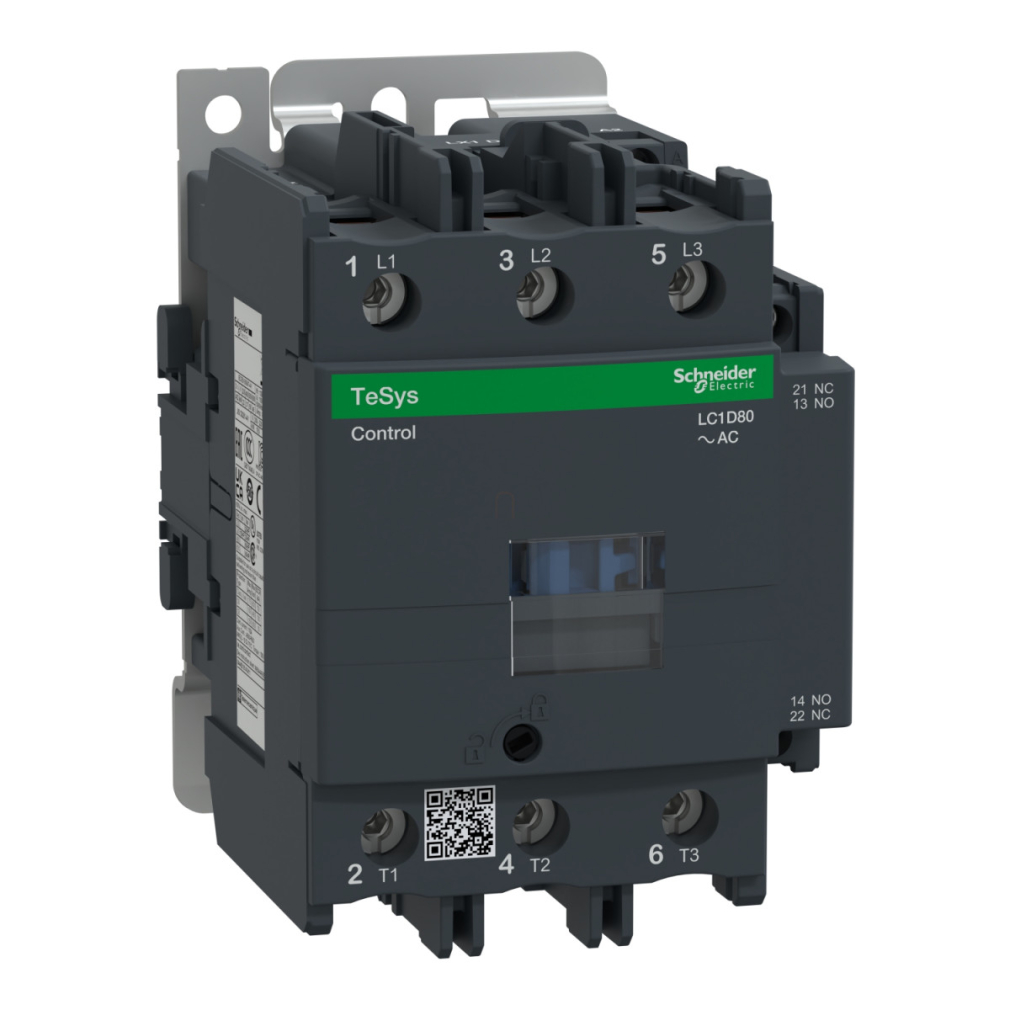

Schneider Electric TeSys D - LC1D80U7 - AC mágneskapcsoló, 37kW/80A (400V, AC3) , csavaros csatlakozás, 1Z+1NY
RRP:99 852 Ft
73 225 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
70 895 Ft
nettó 55 823 Ft
Egyedi rendelésre 3-7 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
AC mágneskapcsoló, 37kW/80A (400V, AC3), csavaros csatlakozás, 1Z+1NY LC1D80U7 Schneider
\nVédőrelé TeSys LC1-D, 3-pólusú, AC-3 440 V 80A, tekercs 240 V AC. termékcsalád: TeSys - termék neve: TeSys D - termék vagy komponens típusa: mágneskapcsoló - készülék rövid megnevezése: LC1D - mágneskapcsoló alkalmazás: ellenálló töltés, motorvezérlés - felhasználási kategória: AC-1, AC-3, AC-4 - pólusok megnevezése: 3P - pólus érintkező összetétel: 3 NO - Ue névleges üzemi feszültség: <= 300 V DC 25...400 Hz esetén főáramkör, <= 690 V AC esetén főáramkör - le névleges üzemi áram: 125 A (<= 60 °C) -<= 440 V AC AC-1 esetén főáramkör, 80 A (<= 60 °C) -<= 440 V AC AC-3 esetén főáramkör - motorteljesítmény kW: 15 kW -400 V AC 50/60 Hz AC-4, 22 kW -220...230 V AC 50/60 Hz AC-3, 37 kW -380...400 V AC 50/60 Hz AC-3, 45 kW -1000 V AC 50/60 Hz AC-3, 45 kW -415...440 V AC 50/60 Hz AC-3, 45 kW -660...690 V AC 50/60 Hz AC-3, 55 kW -500 V AC 50/60 Hz AC-3 - motorteljesítmény LE: 15 LE -230/240 V AC 50/60 Hz esetén 1 fázis motorok, 20 LE -200/208 V AC 50/60 Hz esetén 3 fázis motorok, 25 LE -230/240 V AC 50/60 Hz esetén 3 fázis motorok, 60 LE -460/480 V AC 50/60 Hz esetén 3 fázis motorok, 60 LE -575/600 V AC 50/60 Hz esetén 3 fázis motorok, 7.5 LE -115 V AC 50/60 Hz esetén 1 fázis motorok - kiegészítő érintkező összetétel: 1 NO + 1 NC - túlfeszültség kategória: III - Ith konvencionális termikus szabad levegő áram: 10 A -<= 60 °C esetén jelző áramkör, 125 A -<= 60 °C esetén főáramkör - Irms névleges bekapcsolási teljesítmény: 1100 A -440 V esetén főáramkör megfelel IEC 60947, 140 A AC esetén jelző áramkör megfelel IEC 60947-5-1, 250 A DC esetén jelző áramkör megfelel IEC 60947-5-1 - Icw névleges rövidzárlati kiállási áram: 100 A 1 s jelző áramkör, 120 A 500 ms jelző áramkör, 135 A <= 40 °C 10 perc főáramkör, 140 A 100 ms jelző áramkör, 320 A <= 40 °C 1 perc főáramkör, 640 A <= 40 °C 10 s főáramkör, 990 A <= 40 °C 1 s főáramkör - kapcsolt biztosíték méretezés: 10 A gG esetén jelző áramkör megfelel IEC 60947-5-1, 160 A gG -<= 690 V koordináció 2-es típus, koordináció esetén főáramkör, 200 A gG -<= 690 V koordináció 1-es típus, koordináció esetén főáramkör - Ui névleges szigetelési feszültség: 1000 V esetén főáramkör megfelel IEC 60947-4-1, 600 V esetén főáramkör tanúsítványok CSA, 600 V esetén főáramkör tanúsítványok UL, 600 V esetén jelző áramkör tanúsítványok CSA, 600 V esetén jelző áramkör tanúsítványok UL, 690 V esetén jelző áramkör megfelel IEC 60947-1 - elektromos élettartam: 0.8 millió ciklus 125 A AC-1 Ue mellett <= 440 V, 1.5 Mcycles 80 A AC-3 Ue mellett <= 440 V - teljesítményveszteség pólusonként: 12.5 W AC-1, 5.1 W AC-3 - védőfedél: -val, -vel - szerelőtartó: lemez, sín - szabványok: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - termékbizonyítványok: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - csatlakozás típusa: főáramkör : csatlakozó 1 kábel 4...50 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, főáramkör : csatlakozó 1 kábel 4...50 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, főáramkör : csatlakozó 1 kábel 4...50 mm² - kábel merevsége: szilárd - nélkül kábel végződés, főáramkör : csatlakozó 2 kábel 4...16 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, főáramkör : csatlakozó 2 kábel 4...25 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, főáramkör : csatlakozó 2 kábel 4...25 mm² - kábel merevsége: szilárd - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...2.5 mm² - kábel merevsége: flexibilis - kábelvéggel, vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...4 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...4 mm² - kábel merevsége: szilárd - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...2.5 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...4 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...4 mm² - kábel merevsége: szilárd - nélkül kábel végződés - meghúzási nyomaték: főáramkör : 9 N.m - mellett csatlakozó - csavarhúzóval Ø 6 - 8 mm-es lemez, főáramkör : 9 N.m - mellett csatlakozó hexagonális 4 mm, vezérlő áramkör : 1.2 N.m - mellett csavaros szorító kapcsok - csavarhúzóval 2. sz. Philips, vezérlő áramkör : 1.2 N.m - mellett csavaros szorító kapcsok - csavarhúzóval Ø 6 mm-es lemez - üzemidő: 20...35 ms zárul, 6...20 ms nyitás - biztonság megbízhatósági szintje: B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-1, B10d = 20000000 ciklus mágneskapcsoló mechanikai terheléssel megfelel EN/ISO 13849-1 - mechanikus tartósság: 4 Mcycles. Előnyök : .. Alkalmazások: A TeSys D mágneskapcsolók tökéletesen beépíthetők a vezérlőrendszerekbe, specifikus BL vagy BBE rendelési számok kompatibilisek 100mA vagy 500mA digitális I/O modulokkal....
\nVédőrelé TeSys LC1-D, 3-pólusú, AC-3 440 V 80A, tekercs 240 V AC. termékcsalád: TeSys - termék neve: TeSys D - termék vagy komponens típusa: mágneskapcsoló - készülék rövid megnevezése: LC1D - mágneskapcsoló alkalmazás: ellenálló töltés, motorvezérlés - felhasználási kategória: AC-1, AC-3, AC-4 - pólusok megnevezése: 3P - pólus érintkező összetétel: 3 NO - Ue névleges üzemi feszültség: <= 300 V DC 25...400 Hz esetén főáramkör, <= 690 V AC esetén főáramkör - le névleges üzemi áram: 125 A (<= 60 °C) -<= 440 V AC AC-1 esetén főáramkör, 80 A (<= 60 °C) -<= 440 V AC AC-3 esetén főáramkör - motorteljesítmény kW: 15 kW -400 V AC 50/60 Hz AC-4, 22 kW -220...230 V AC 50/60 Hz AC-3, 37 kW -380...400 V AC 50/60 Hz AC-3, 45 kW -1000 V AC 50/60 Hz AC-3, 45 kW -415...440 V AC 50/60 Hz AC-3, 45 kW -660...690 V AC 50/60 Hz AC-3, 55 kW -500 V AC 50/60 Hz AC-3 - motorteljesítmény LE: 15 LE -230/240 V AC 50/60 Hz esetén 1 fázis motorok, 20 LE -200/208 V AC 50/60 Hz esetén 3 fázis motorok, 25 LE -230/240 V AC 50/60 Hz esetén 3 fázis motorok, 60 LE -460/480 V AC 50/60 Hz esetén 3 fázis motorok, 60 LE -575/600 V AC 50/60 Hz esetén 3 fázis motorok, 7.5 LE -115 V AC 50/60 Hz esetén 1 fázis motorok - kiegészítő érintkező összetétel: 1 NO + 1 NC - túlfeszültség kategória: III - Ith konvencionális termikus szabad levegő áram: 10 A -<= 60 °C esetén jelző áramkör, 125 A -<= 60 °C esetén főáramkör - Irms névleges bekapcsolási teljesítmény: 1100 A -440 V esetén főáramkör megfelel IEC 60947, 140 A AC esetén jelző áramkör megfelel IEC 60947-5-1, 250 A DC esetén jelző áramkör megfelel IEC 60947-5-1 - Icw névleges rövidzárlati kiállási áram: 100 A 1 s jelző áramkör, 120 A 500 ms jelző áramkör, 135 A <= 40 °C 10 perc főáramkör, 140 A 100 ms jelző áramkör, 320 A <= 40 °C 1 perc főáramkör, 640 A <= 40 °C 10 s főáramkör, 990 A <= 40 °C 1 s főáramkör - kapcsolt biztosíték méretezés: 10 A gG esetén jelző áramkör megfelel IEC 60947-5-1, 160 A gG -<= 690 V koordináció 2-es típus, koordináció esetén főáramkör, 200 A gG -<= 690 V koordináció 1-es típus, koordináció esetén főáramkör - Ui névleges szigetelési feszültség: 1000 V esetén főáramkör megfelel IEC 60947-4-1, 600 V esetén főáramkör tanúsítványok CSA, 600 V esetén főáramkör tanúsítványok UL, 600 V esetén jelző áramkör tanúsítványok CSA, 600 V esetén jelző áramkör tanúsítványok UL, 690 V esetén jelző áramkör megfelel IEC 60947-1 - elektromos élettartam: 0.8 millió ciklus 125 A AC-1 Ue mellett <= 440 V, 1.5 Mcycles 80 A AC-3 Ue mellett <= 440 V - teljesítményveszteség pólusonként: 12.5 W AC-1, 5.1 W AC-3 - védőfedél: -val, -vel - szerelőtartó: lemez, sín - szabványok: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - termékbizonyítványok: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - csatlakozás típusa: főáramkör : csatlakozó 1 kábel 4...50 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, főáramkör : csatlakozó 1 kábel 4...50 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, főáramkör : csatlakozó 1 kábel 4...50 mm² - kábel merevsége: szilárd - nélkül kábel végződés, főáramkör : csatlakozó 2 kábel 4...16 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, főáramkör : csatlakozó 2 kábel 4...25 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, főáramkör : csatlakozó 2 kábel 4...25 mm² - kábel merevsége: szilárd - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...2.5 mm² - kábel merevsége: flexibilis - kábelvéggel, vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...4 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...4 mm² - kábel merevsége: szilárd - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...2.5 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...4 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...4 mm² - kábel merevsége: szilárd - nélkül kábel végződés - meghúzási nyomaték: főáramkör : 9 N.m - mellett csatlakozó - csavarhúzóval Ø 6 - 8 mm-es lemez, főáramkör : 9 N.m - mellett csatlakozó hexagonális 4 mm, vezérlő áramkör : 1.2 N.m - mellett csavaros szorító kapcsok - csavarhúzóval 2. sz. Philips, vezérlő áramkör : 1.2 N.m - mellett csavaros szorító kapcsok - csavarhúzóval Ø 6 mm-es lemez - üzemidő: 20...35 ms zárul, 6...20 ms nyitás - biztonság megbízhatósági szintje: B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-1, B10d = 20000000 ciklus mágneskapcsoló mechanikai terheléssel megfelel EN/ISO 13849-1 - mechanikus tartósság: 4 Mcycles. Előnyök : .. Alkalmazások: A TeSys D mágneskapcsolók tökéletesen beépíthetők a vezérlőrendszerekbe, specifikus BL vagy BBE rendelési számok kompatibilisek 100mA vagy 500mA digitális I/O modulokkal....
AC mágneskapcsoló, 37kW/80A (400V, AC3), csavaros csatlakozás, 1Z+1NY
Termék adatok
Márka
Schneider Electric
Névleges áram
80 A
Névleges feszültség
400 V
Segédérintkezők
1Z+1NY
Szélesség méret
135 mm
Hosszúság méret
140 mm
Magasság méret
95 mm
Gyártó neve
Schneider Electric Zrt.
Gyártói kód
LC1D80U7
Beszállítói cikkszám
LC1D80U7
Gyártó címe
1133 Budapest, Váci út 96-98.
Gyártó elérhetősége
hu-schneider@schneider-electric.com
Gyártó/Márka
Schneider Electric
Mélység
130 mm
Használati útmutató
Magyar nyelvű adatlap
Tömeg
1,55 kg/db
Cikkszám
3389110443097
