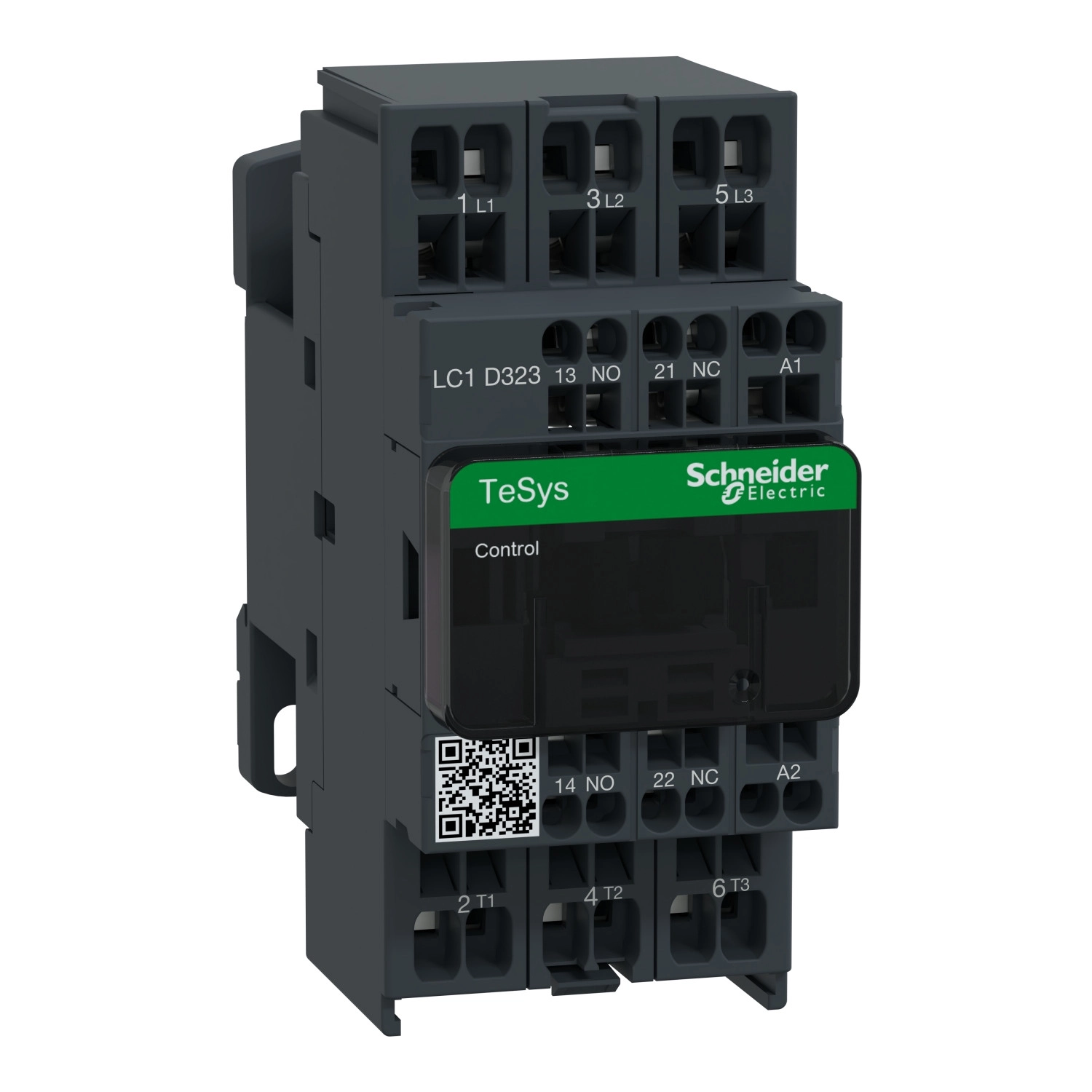

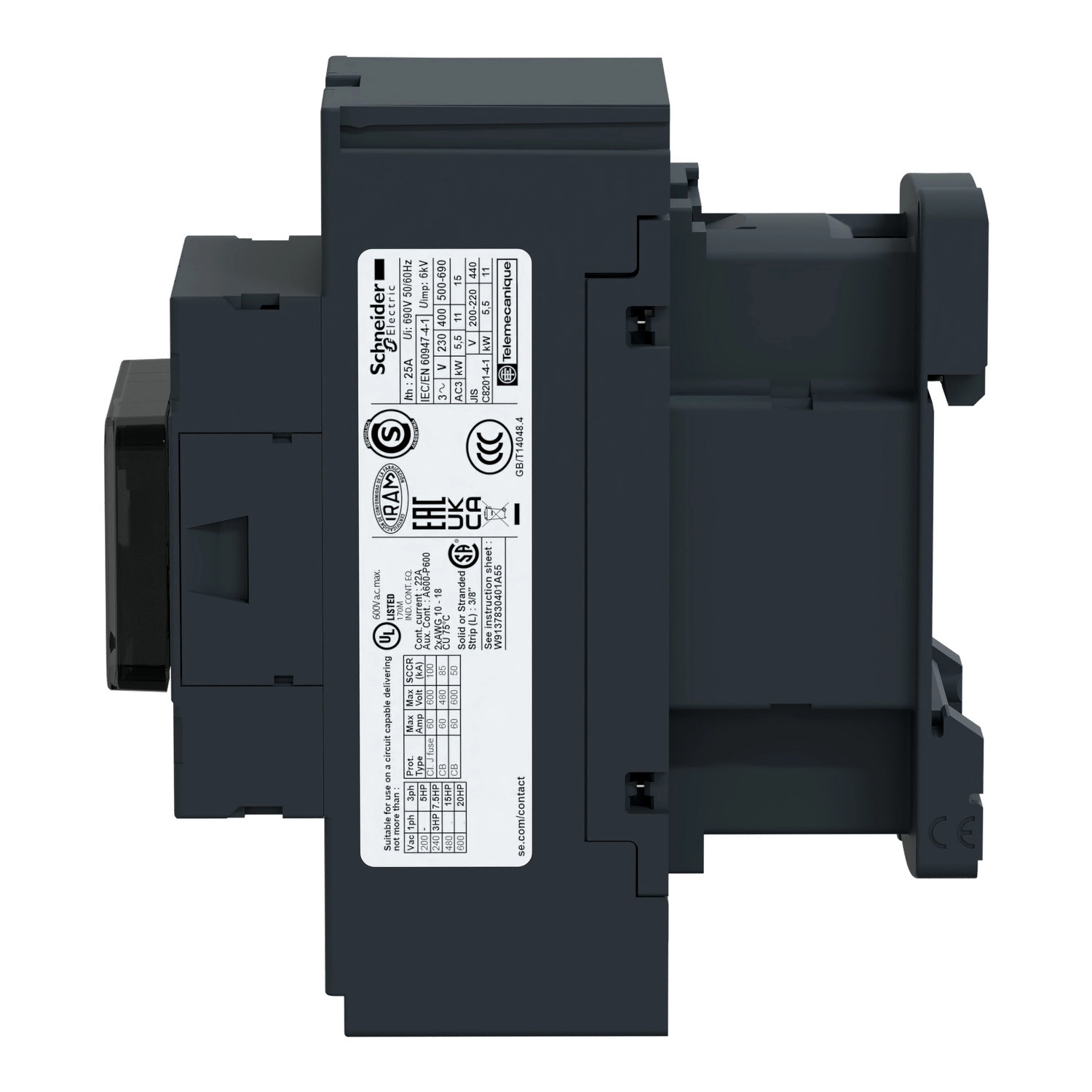

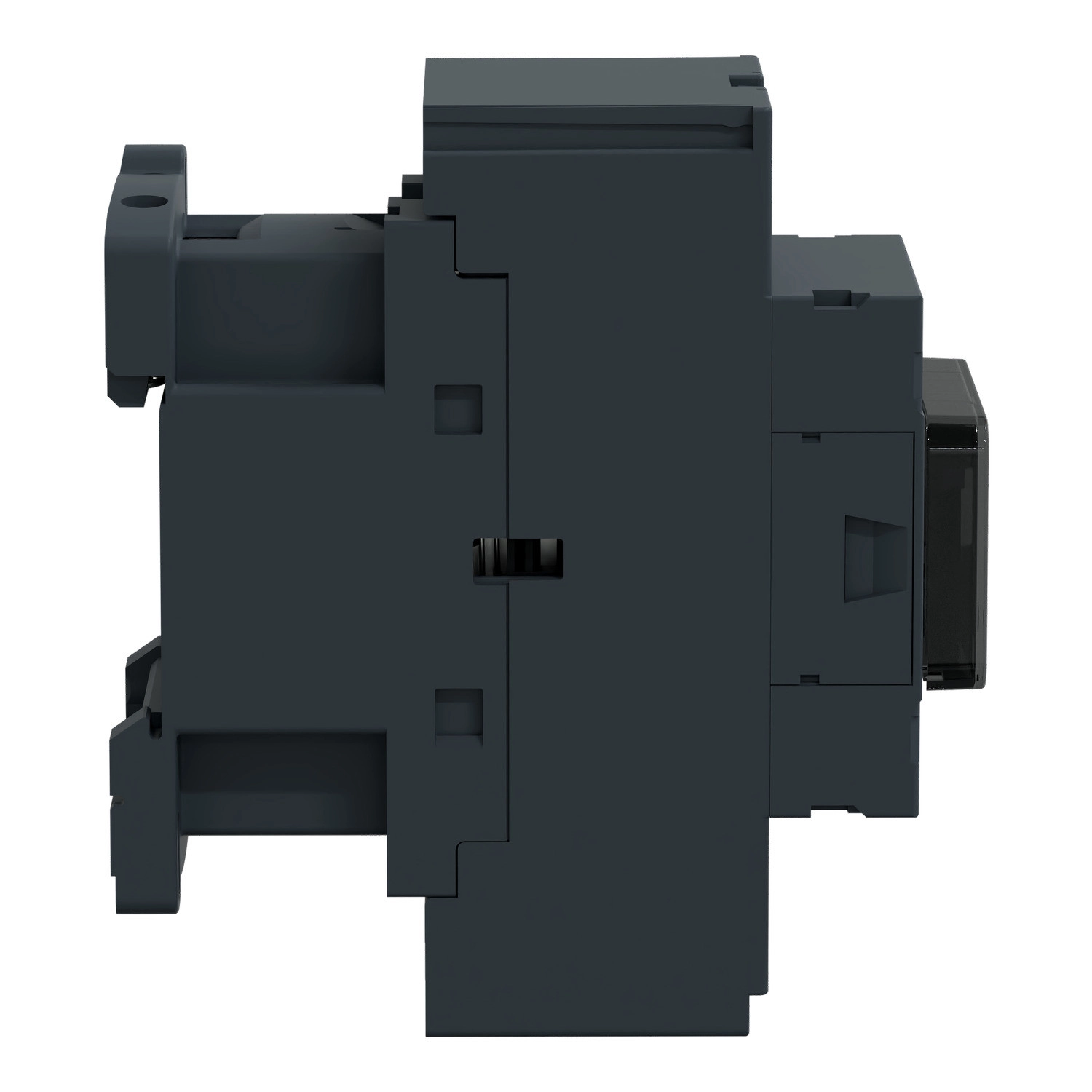

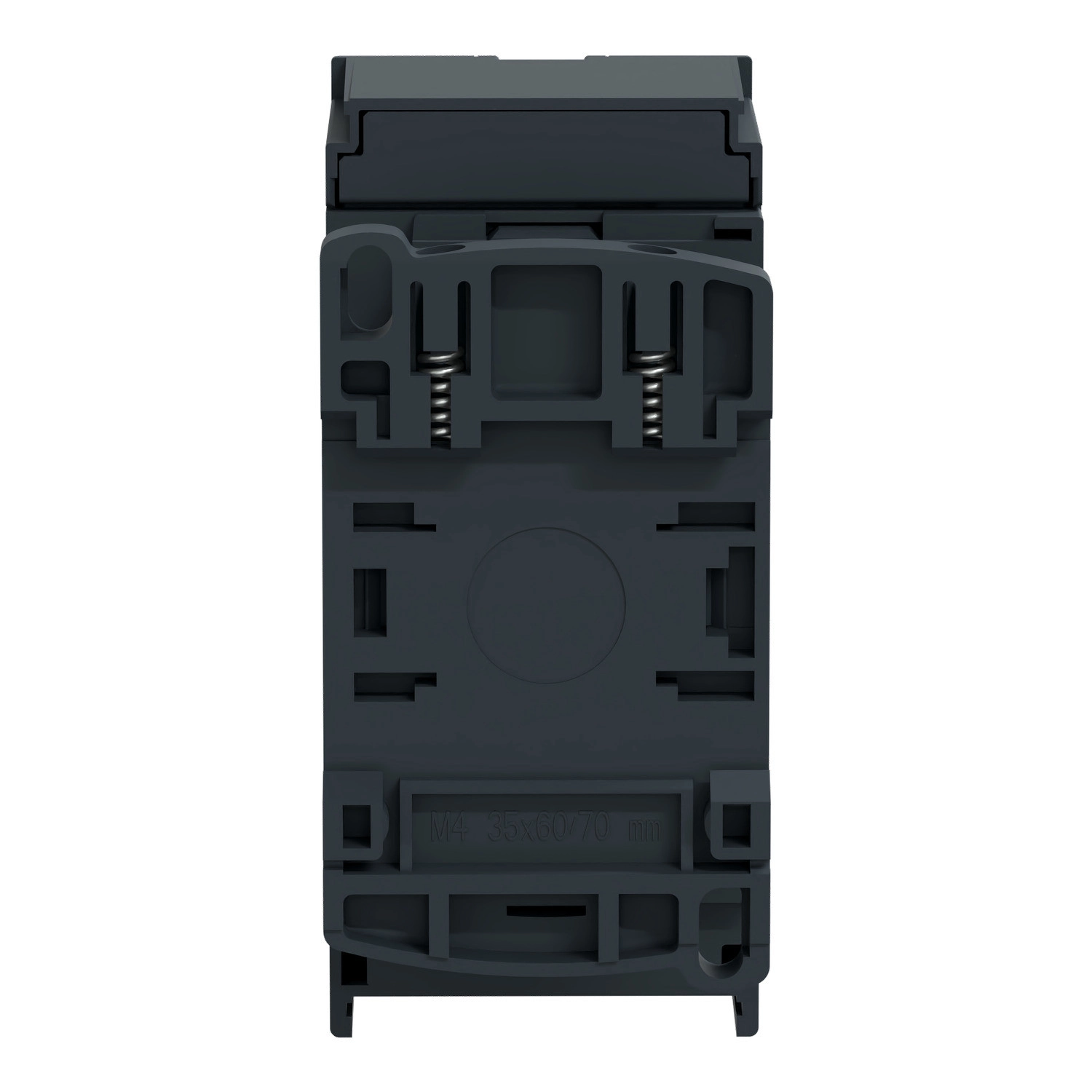

A Schneider Electric TeSys Deca sorozatú LC1D323P7 típusú kontaktor egy kiváló minőségű, ipari alkalmazásokhoz tervezett kapcsolóelem, amely elsősorban motorvezérlésre és ellenállás jellegű terhelések kapcsolására szolgál. A rugós csatlakozókkal ellátott eszköz 3P (3NO) kialakítással rendelkezik, és AC-3/AC-3e felhasználási kategóriára optimalizálták maximum 440V feszültségig, 32A áramerősséggel.
A kontaktor széleskörű alkalmazhatóságát biztosítja a többféle felhasználási kategória (AC-1, AC-3, AC-4, AC-3e) szerinti minősítése. A vezérlőáramköri tekercs 230V AC 50/60Hz feszültségről működtethető. Az eszköz kiválóan használható különböző teljesítményű motorok kapcsolására: 220-230V-on 7,5 kW, 380-400V-on 15 kW, míg 415-440V-on szintén 15 kW, 500V-on és 660-690V-on pedig 18,5 kW teljesítményig alkalmazható AC-3 kategóriában. Az AC-3e kategóriában ugyanezek a motorteljesítmény értékek érvényesek. Az LC1D323P7 kontaktor lóerőben kifejezett motorteljesítmény értékei szintén változatosak: egyfázisú motoroknál 115V-on 2 LE, 230/240V-on 5 LE, míg háromfázisú motoroknál 200/208V-on 10 LE, 230/240V-on 10 LE, 460/480V-on 20 LE, és 575/600V-on 25 LE.
A készülék kiemelkedő műszaki paraméterei közé tartozik a 15 millió mechanikai működési ciklus élettartam, valamint az AC-3 kategóriában 440V-on elérhető 1,65 millió villamos kapcsolási ciklus. A kontaktor működését jellemzi a 12-22 ms zárási és 4-19 ms nyitási idő, valamint a maximálisan 3600 kapcsolás/óra kapcsolási frekvencia 60°C-on. Az egység kompakt méretekkel rendelkezik: 99 mm magasság, 45 mm szélesség és 92 mm mélység, mindössze 0,375 kg tömeg mellett. Az LC1D323P7 műszaki megbízhatóságát jelzi a 6 kV névleges lökőfeszültség-állóság (Uimp), valamint az IP20-as védettség az előlap esetében. A termék rendelkezik a szükséges nemzetközi tanúsítványokkal és megfelel a vonatkozó szabványoknak, többek között az IEC 60947-4-1, IEC 60947-5-1 előírásainak.
Schneider Electric TeSys Deca LC1D323P7 műszaki adatok
Általános jellemzők
Termékcsalád: TeSys Deca
Terméktípus: Kontaktor
Rövid megnevezés: LC1D
Alkalmazás: Ellenállás jellegű terhelés, Motorvezérlés
Felhasználási kategória: AC-3, AC-1, AC-4, AC-3e
Pólusok leírása: 3P
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: Erőáramkör: <= 690 V AC 25...400 Hz, Erőáramkör: <= 300 V DC
Névleges üzemi áram [Ie]: 32 A (60 °C alatt) <= 440 V AC AC-3 erőáramkörnél, 50 A (60 °C alatt) <= 440 V AC AC-1 erőáramkörnél, 32 A (60 °C alatt) <= 440 V AC AC-3e erőáramkörnél
Vezérlőáramkör feszültsége [Uc]: 230 V AC 50/60 Hz
Motor teljesítmény értékek
Motorteljesítmény kW: 7,5 kW 220...230 V AC 50/60 Hz (AC-3), 15 kW 380...400 V AC 50/60 Hz (AC-3), 15 kW 415...440 V AC 50/60 Hz (AC-3), 18,5 kW 500 V AC 50/60 Hz (AC-3), 18,5 kW 660...690 V AC 50/60 Hz (AC-3), 7,5 kW 400 V AC 50/60 Hz (AC-4), 7,5 kW 220...230 V AC 50/60 Hz (AC-3e), 15 kW 380...400 V AC 50/60 Hz (AC-3e), 15 kW 415...440 V AC 50/60 Hz (AC-3e), 18,5 kW 500 V AC 50/60 Hz (AC-3e), 18,5 kW 660...690 V AC 50/60 Hz (AC-3e)
Motorteljesítmény LE: 2 LE 115 V AC 50/60 Hz egyfázisú motoroknál, 5 LE 230/240 V AC 50/60 Hz egyfázisú motoroknál, 10 LE 200/208 V AC 50/60 Hz háromfázisú motoroknál, 10 LE 230/240 V AC 50/60 Hz háromfázisú motoroknál, 20 LE 460/480 V AC 50/60 Hz háromfázisú motoroknál, 25 LE 575/600 V AC 50/60 Hz háromfázisú motoroknál
Kiegészítő információk
Kompatibilitási kód: LC1D
Pólusérintkező összetétel: 3 NO
Védőburkolat: Van
Hagyományos szabad levegőn történő termikus áram [Ith]: 10 A (60 °C-on) jelzőáramkörnél, 50 A (60 °C-on) erőáramkörnél
Névleges zárási képesség: 140 A AC jelzőáramkörnél IEC 60947-5-1 szerint, 250 A DC jelzőáramkörnél IEC 60947-5-1 szerint, 550 A 440 V-on erőáramkörnél IEC 60947 szerint
Névleges megszakítási képesség: 550 A 440 V-on erőáramkörnél IEC 60947 szerint
Mechanikai élettartam: 15 millió ciklus
Villamos élettartam: 1,65 millió ciklus 32 A AC-3 Ue <= 440 V, 1,4 millió ciklus 50 A AC-1 Ue <= 440 V, 1,65 millió ciklus 25 A AC-3e Ue <= 440 V
Fizikai jellemzők
Magasság: 99 mm
Szélesség: 45 mm
Mélység: 92 mm
IP védettség: IP20 előlap IEC 60529 szerint
Működési hőmérséklet: -40...60 °C, 60...70 °C derating-gel
Működési magasság: 0...3000 m
