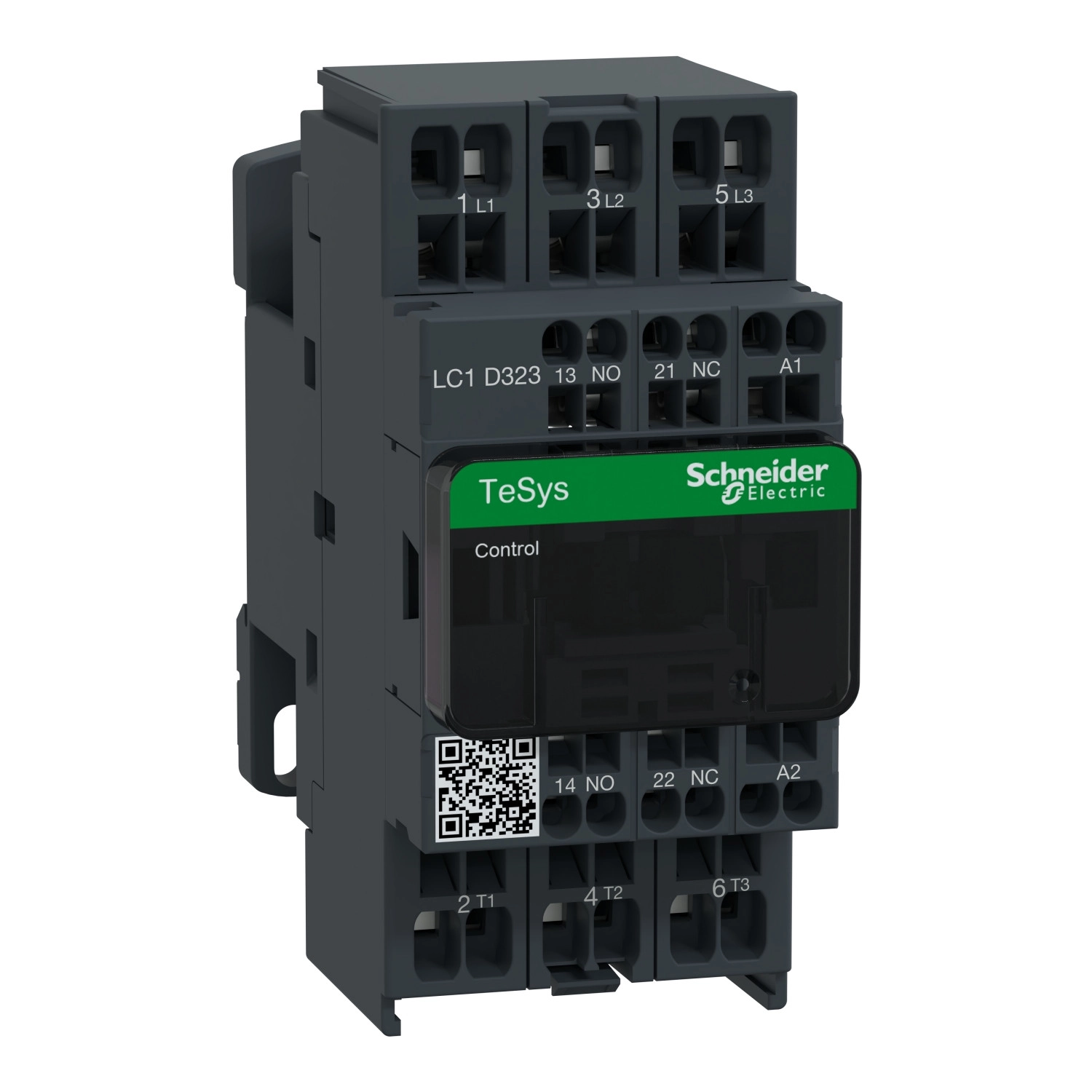

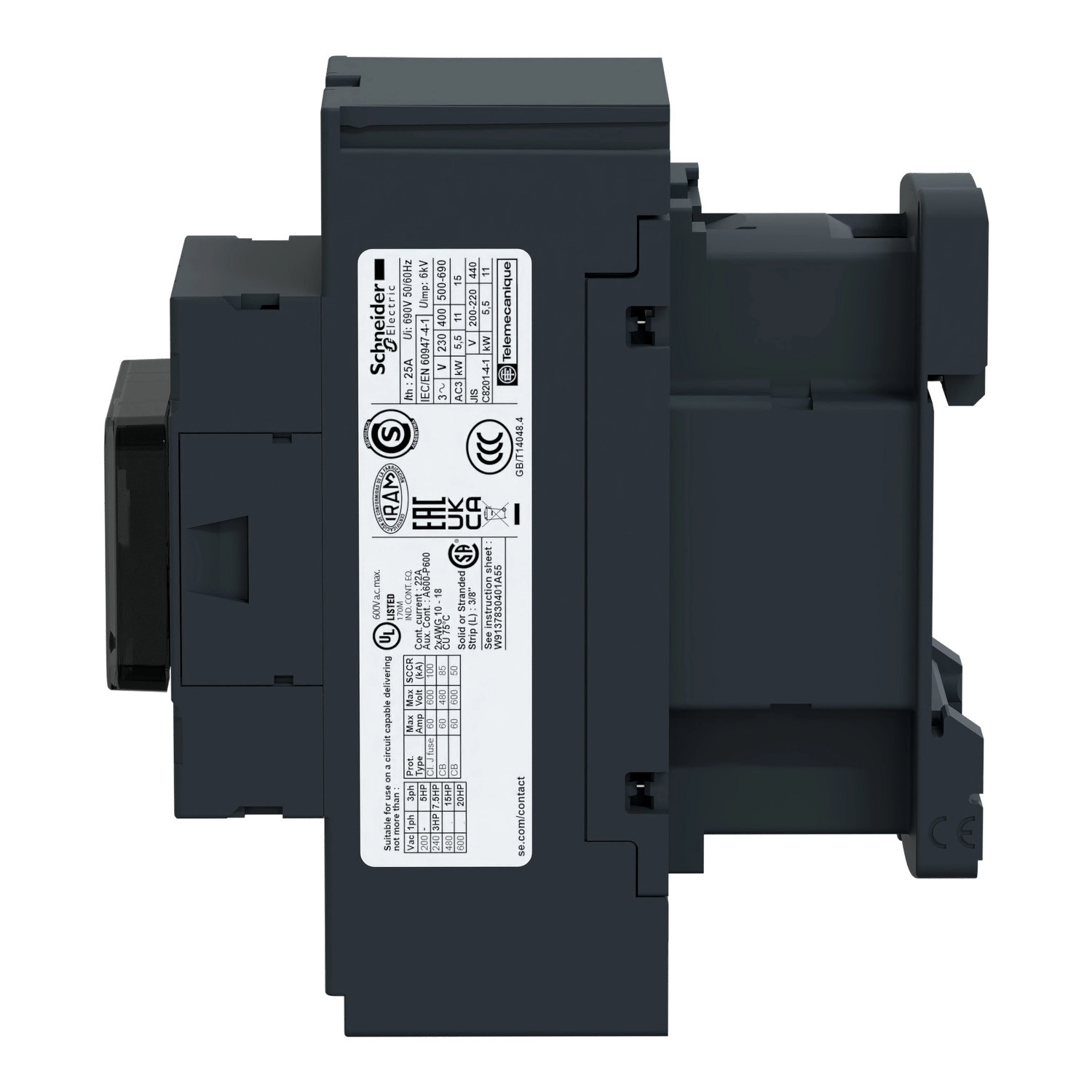

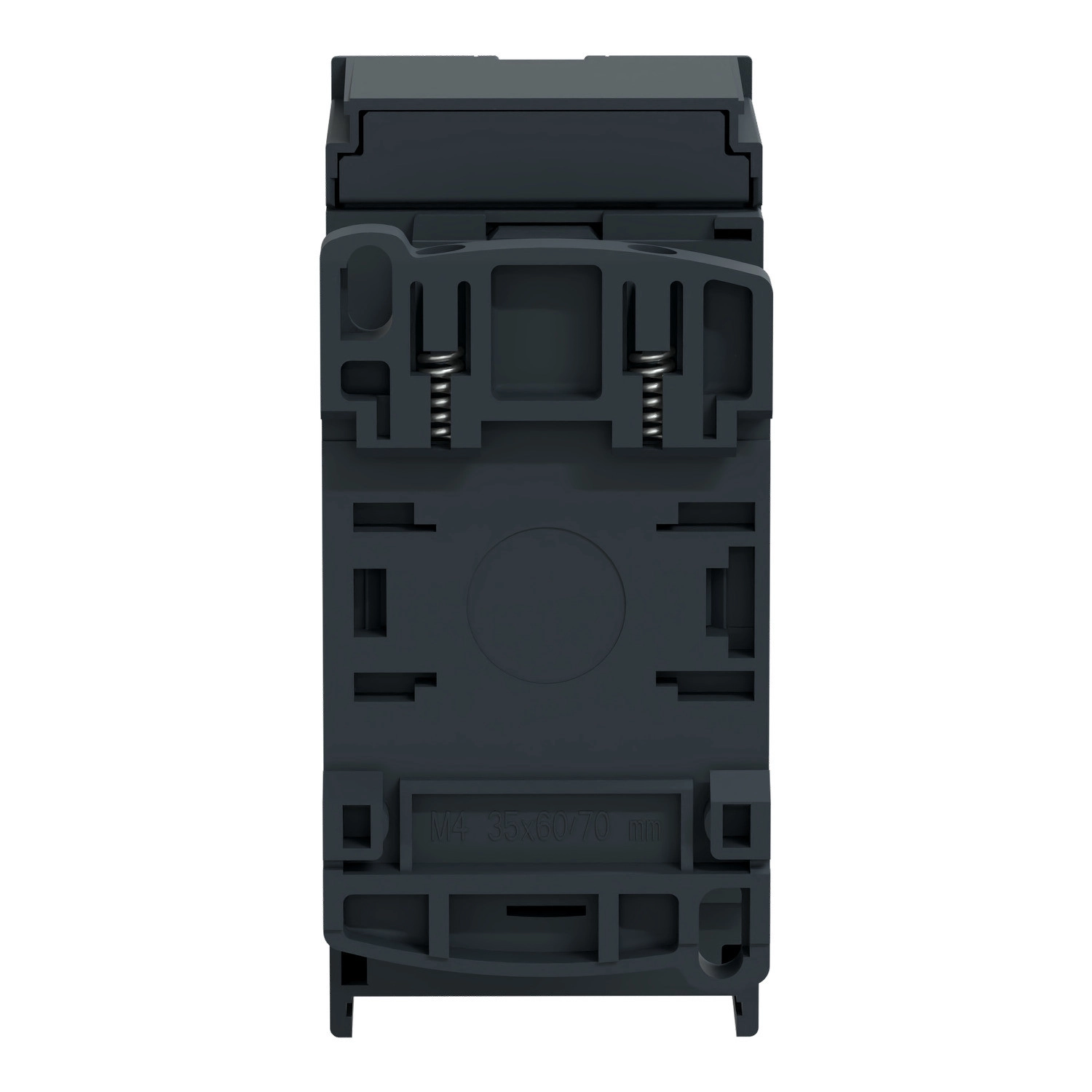

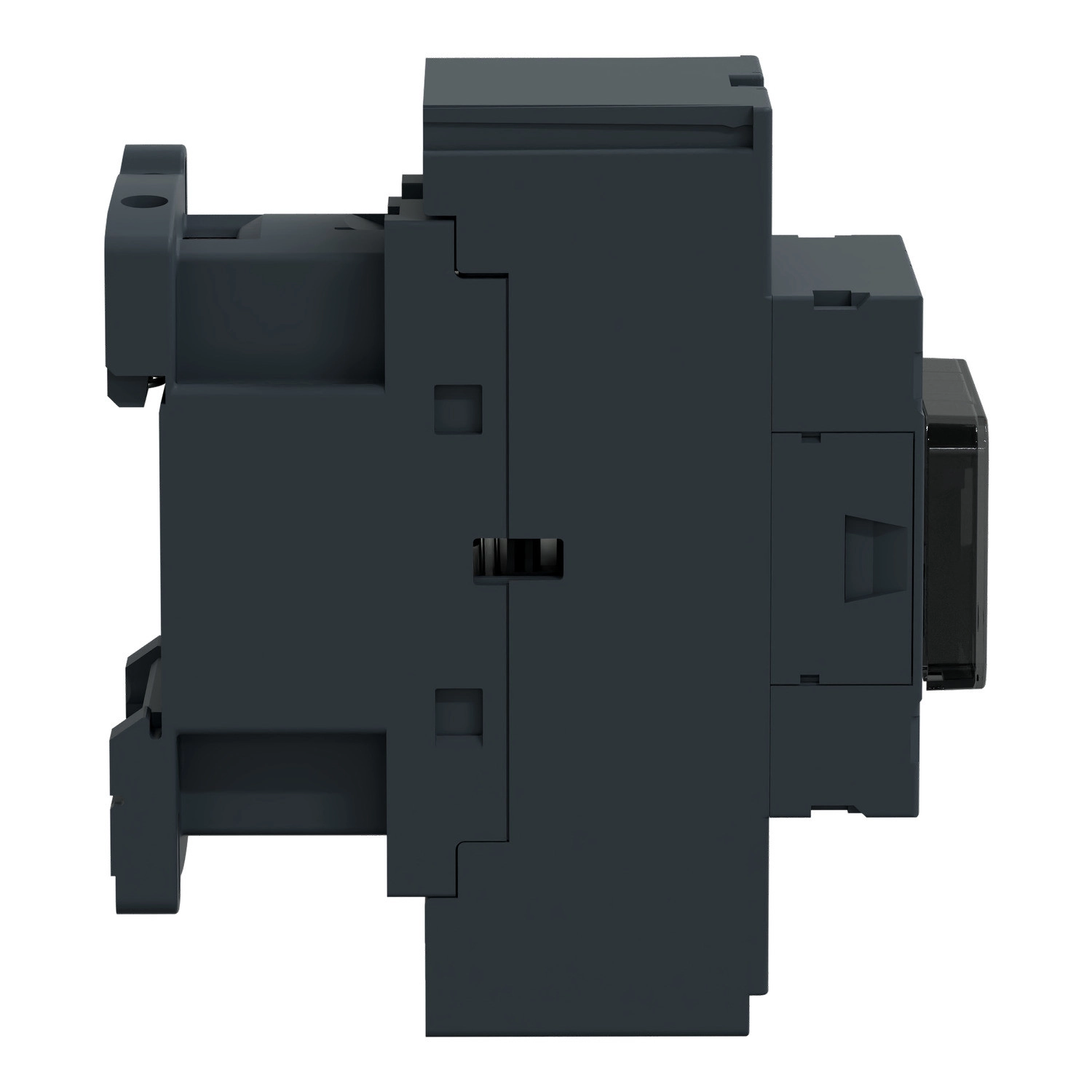

A Schneider Electric TeSys Deca LC1D323M7 típusú kontaktor egy kompakt, modern kapcsolóeszköz, amelyet kifejezetten motorvezérlési alkalmazásokhoz fejlesztettek ki. Ez a 3 pólusú, 3NO kontakt elrendezésű kontaktor a TeSys termékcsalád részeként kiváló megoldást kínál olyan felhasználási területeken, ahol megbízható és hatékony elektromos áramkör-vezérlésre van szükség.
A TeSys Deca LC1D323M7 kontaktor kiváló műszaki paraméterekkel rendelkezik. A készülék 32 A névleges üzemi árammal működik AC-3 és AC-3e kategóriában, maximum 440 V AC feszültségen, valamint 50 A névleges árammal AC-1 kategóriában. A vezérlőáramkör 220 V AC 50/60 Hz feszültségen működik. A készülék rugós csatlakozókkal van ellátva, ami megkönnyíti a telepítést és a karbantartást. A motorteljesítmény széles skálán állítható: AC-3 üzemmódban 7,5 kW (220-230 V), 15 kW (380-400 V), 15 kW (415-440 V), 18,5 kW (500 V) és 18,5 kW (660-690 V) teljesítményekhez használható. Ugyanezek az értékek érvényesek AC-3e üzemmódban is. AC-4 alkalmazásokban 7,5 kW teljesítményig terhelhető 400 V-on.
A TeSys Deca LC1D323M7 kontaktor kiemelkedő mechanikai és elektromos élettartammal rendelkezik. A mechanikai élettartam 15 millió kapcsolási ciklus, míg az elektromos élettartam AC-3 üzemmódban 1,65 millió ciklus 32 A és maximum 440 V esetén, AC-1 üzemmódban 1,4 millió ciklus 50 A és maximum 440 V esetén, valamint AC-3e üzemmódban 1,65 millió ciklus 32 A és maximum 440 V esetén. A készülék maximális kapcsolási frekvenciája 3600 ciklus/óra 60 °C-on. A TeSys Deca LC1D323M7 kontaktor IP20-as védettségi fokozattal rendelkezik az előlapi részen, és -40°C és +60°C közötti környezeti hőmérsékleten működtethető. 60-70°C között teljesítménycsökkentéssel használható. Magassági korlátozása 3000 méterig terjed. A kontaktor kompakt méretekkel rendelkezik: 99 mm magasság, 45 mm szélesség és 92 mm mélység. A termék számos nemzetközi szabványnak megfelel, többek között az IEC 60947-4-1, EN 60947-4-1, IEC 60947-5-1, EN 60947-5-1 szabványoknak, és rendelkezik RINA, DNV, BV, CCC, GOST, GL és LROS tanúsítványokkal.
Schneider TeSys Deca LC1D323M7 kontaktor műszaki adatok
Általános adatok
Termékcsalád: TeSys Deca
Terméktípus: Kontaktor
Rövid típusmegnevezés: LC1D
Kontaktor alkalmazási területe: Motorvezérlés, Rezisztív terhelés
Felhasználási kategória: AC-4, AC-3, AC-1, AC-3e
Pólusok leírása: 3P
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: Teljesítmény áramkör: ≤ 690 V AC 25...400 Hz, Teljesítmény áramkör: ≤ 300 V DC
Névleges üzemi áram [Ie]: 32 A (< 60 °C-on) ≤ 440 V AC AC-3 teljesítmény áramkörnél, 50 A (< 60 °C-on) ≤ 440 V AC AC-1 teljesítmény áramkörnél, 32 A (< 60 °C-on) ≤ 440 V AC AC-3e teljesítmény áramkörnél
Vezérlőáramkör feszültsége [Uc]: 220 V AC 50/60 Hz
Motorteljesítmény adatok
Motorteljesítmény kW: 7,5 kW 220...230 V AC 50/60 Hz (AC-3), 15 kW 380...400 V AC 50/60 Hz (AC-3), 15 kW 415...440 V AC 50/60 Hz (AC-3), 18,5 kW 500 V AC 50/60 Hz (AC-3), 18,5 kW 660...690 V AC 50/60 Hz (AC-3), 7,5 kW 400 V AC 50/60 Hz (AC-4), 7,5 kW 220...230 V AC 50/60 Hz (AC-3e), 15 kW 380...400 V AC 50/60 Hz (AC-3e), 15 kW 415...440 V AC 50/60 Hz (AC-3e), 18,5 kW 500 V AC 50/60 Hz (AC-3e), 18,5 kW 660...690 V AC 50/60 Hz (AC-3e)
Motorteljesítmény LE: 2 LE 115 V AC 50/60 Hz 1 fázisú motorokhoz, 5 LE 230/240 V AC 50/60 Hz 1 fázisú motorokhoz, 10 LE 200/208 V AC 50/60 Hz 3 fázisú motorokhoz, 10 LE 230/240 V AC 50/60 Hz 3 fázisú motorokhoz, 20 LE 460/480 V AC 50/60 Hz 3 fázisú motorokhoz, 25 LE 575/600 V AC 50/60 Hz 3 fázisú motorokhoz
Kontaktor jellemzők
Kompatibilitási kód: LC1D
Pólus kontaktus összetétele: 3 NO
Védőburkolat: Van
Hagyományos szabad levegőáramlási termikus áram [Ith]: 10 A (60 °C-on) jelzőáramkörnél, 50 A (60 °C-on) teljesítmény áramkörnél
Névleges bekapcsolási képesség Irms: 140 A AC jelzőáramkörnél IEC 60947-5-1 szerint, 250 A DC jelzőáramkörnél IEC 60947-5-1 szerint, 550 A 440 V-on teljesítmény áramkörnél IEC 60947 szerint
Névleges megszakítási képesség: 550 A 440 V-on teljesítmény áramkörnél IEC 60947 szerint
Mechanikai jellemzők
Méretek: Magasság: 99 mm, Szélesség: 45 mm, Mélység: 92 mm
Nettó tömeg: 0,375 kg
Csatlakozók - sorkapcsok: Vezérlőáramkör: rugós sorkapcsok 1 2,5 mm² - kábelmerevség: rugalmas kábelvég nélkül, Vezérlőáramkör: rugós sorkapcsok 2 2,5 mm² - kábelmerevség: rugalmas kábelvég nélkül, Teljesítmény áramkör: rugós sorkapcsok 1 4 mm² - kábelmerevség: rugalmas kábelvég nélkül, Teljesítmény áramkör: rugós sorkapcsok 2 4 mm² - kábelmerevség: rugalmas kábelvég nélkül
Tartósság és megbízhatóság
Mechanikai élettartam: 15 millió ciklus
Elektromos élettartam: 1,65 millió ciklus 32 A AC-3 Ue ≤ 440 V esetén, 1,4 millió ciklus 50 A AC-1 Ue ≤ 440 V esetén, 1,65 millió ciklus 32 A AC-3e Ue ≤ 440 V esetén
Védettségi fokozat IP: IP20 előlapi részen IEC 60529 szerint
Működési hőmérséklet: -40...60 °C, 60...70 °C teljesítménycsökkentéssel
