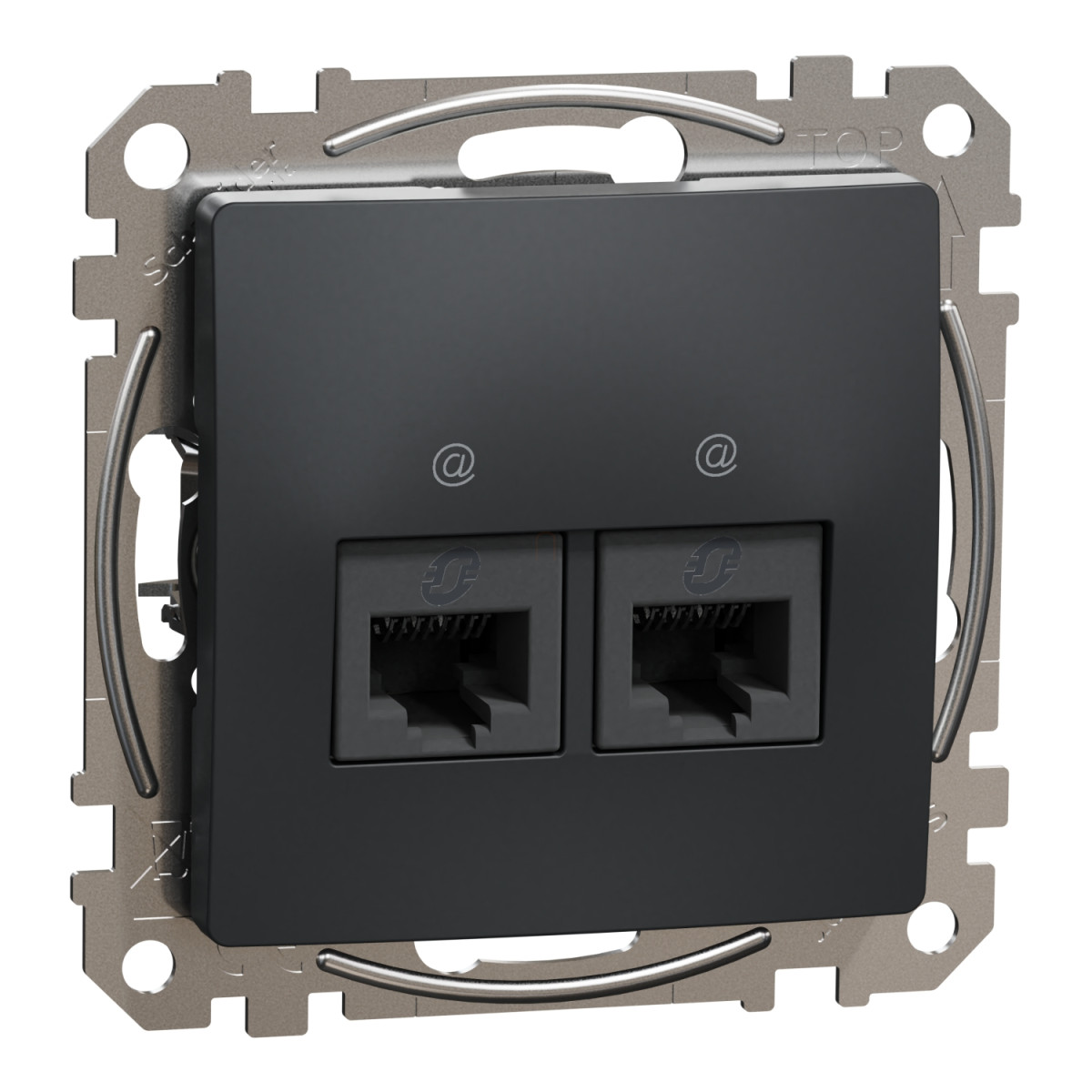

A Schneider Electric Sedna Design & Elements sorozatának SDD114452 típusszámú, antracit színű dupla adatcsatlakozó aljzata professzionális megoldást kínál mind otthoni, mind kiskereskedelmi környezetbe. Ez a termék a modern hálózati infrastruktúra nélkülözhetetlen eleme, amely ötvözi a funkcionális dizájnt és a megbízható teljesítményt a Schneider Electric termékeitől megszokott minőségben.
A SDD114452 adatcsatlakozó két darab RJ45 CAT5E UTP típusú aljzatot tartalmaz, amely 100 MHz-es átviteli sebességet biztosít. A matt felületű, antracit (RAL 7021) színű kivitel elegáns megjelenést kölcsönöz, így harmonikusan illeszkedik modern belső terekbe. A termék egyszerű, süllyesztett szerelést tesz lehetővé, a rögzítőkarmok 51-80 mm-es tartományban állíthatók, így különböző falvastagságokhoz is alkalmazható. Az IDC típusú csatlakozókkal rendelkező aljzat merev kábelszerkezethez optimalizált, egyenes szerelési iránnyal.
A Sedna Design & Elements adataljzat műszaki tulajdonságai között szerepel az IP20-as védettség, amely beltéri használatra teszi alkalmassá. A mechanizmus rögzítőkerettel ellátott, és csavarozással történő rögzítést biztosít. A termék anyaga UV-álló ABS műanyag, amely tartósságot és hosszú élettartamot garantál. A dupla RJ45 aljzat méretei is figyelemre méltóak: 73 mm szélesség, 73 mm magasság, 37 mm mélység, míg a látható rész mélysége mindössze 13 mm.
A Schneider Electric SDD114452 termék különösen ajánlott olyan környezetekbe, ahol megbízható hálózati csatlakozásra van szükség, legyen szó otthoni számítógépes hálózatról, irodai környezetről vagy kisebb kereskedelmi egységekről. A termék szakszerű telepítése szakembert igényel, különösen figyelembe véve az elektromos bekötésre vonatkozó biztonsági előírásokat. A mellékelt kábelezési diagram az EIA-TIA 568B (100Ω) szabvány szerinti bekötést mutatja, részletezve a színkódolást a négy érpárhoz. A termékhez tartozó telepítési dokumentáció figyelmeztet a szakszerűtlen telepítés veszélyeire, és hangsúlyozza, hogy a beszerelést kizárólag képzett villanyszerelő végezheti, az IEC 60364 szabványnak megfelelően, a helyi biztonsági és építési előírások betartásával.
Schneider Electric Sedna Design & Elements - SDD114452 -2xRJ45 Cat5e UTP aljzat, antracit műszaki adatok
Általános jellemzők
Termékcsalád: Sedna Design & Elements
Termékvonal: Sedna
Termék típusa: Adatcsatlakozó aljzat
Eszköz kivitele: Mechanizmus rögzítőkerettel
Eszköz alkalmazása: Kommunikáció
Színárnyalat: Antracit (RAL 7021)
Piaci szegmens: Kiskereskedelmi, Lakossági
Műszaki specifikációk
Szerelési mód: Süllyesztett
Rögzítési mód: Csavaros, karmok munkaterülete: 51...80 mm
Aljzatok száma: 2
Vezeték szerkezete: Merev
Telepítési irány: Egyenes
Adataljzat típusa: RJ45 8 érintkezős Cat.5e 100 MHz
Kábel árnyékolás típusa: UTP
Felület kivitele: Matt
Felületkezelés: Festett
Anyag: Hőre lágyuló ABS-UV stabilizált
Csatlakozók - terminálok: IDC
IP védettségi fokozat: IP20
Célcsatorna: Professzionális
Méretadatok
Látható rész mélysége: 13 mm
Szélesség: 73 mm
Magasság: 73 mm
Mélység: 37 mm
Kábelezési útmutató
Az adataljzat az EIA-TIA 568B(100Ω) szabvány szerint kerül bekötésre, a következő színkódolással:
1. érpár: Fehér-Kék (5-4 pin)
2. érpár: Fehér-Narancs (1-2 pin)
3. érpár: Fehér-Zöld (3-6 pin)
4. érpár: Fehér-Barna (7-8 pin)
Biztonsági figyelmeztetés
VESZÉLY: ÁRAMÜTÉS, ROBBANÁS VAGY ÍVHÚZÁS VESZÉLYE
A terméket csak képzett villanyszerelő szerelheti be és csatlakoztathatja. A szakképzett villanyszerelőnek igazolnia kell alapos ismereteit az alábbiakban:
- Elektromos berendezések építése az IEC 60364 szabványnak megfelelően
- Helyi biztonsági és építési előírások
- Megfelelő szerszámok és mérőberendezések használata
