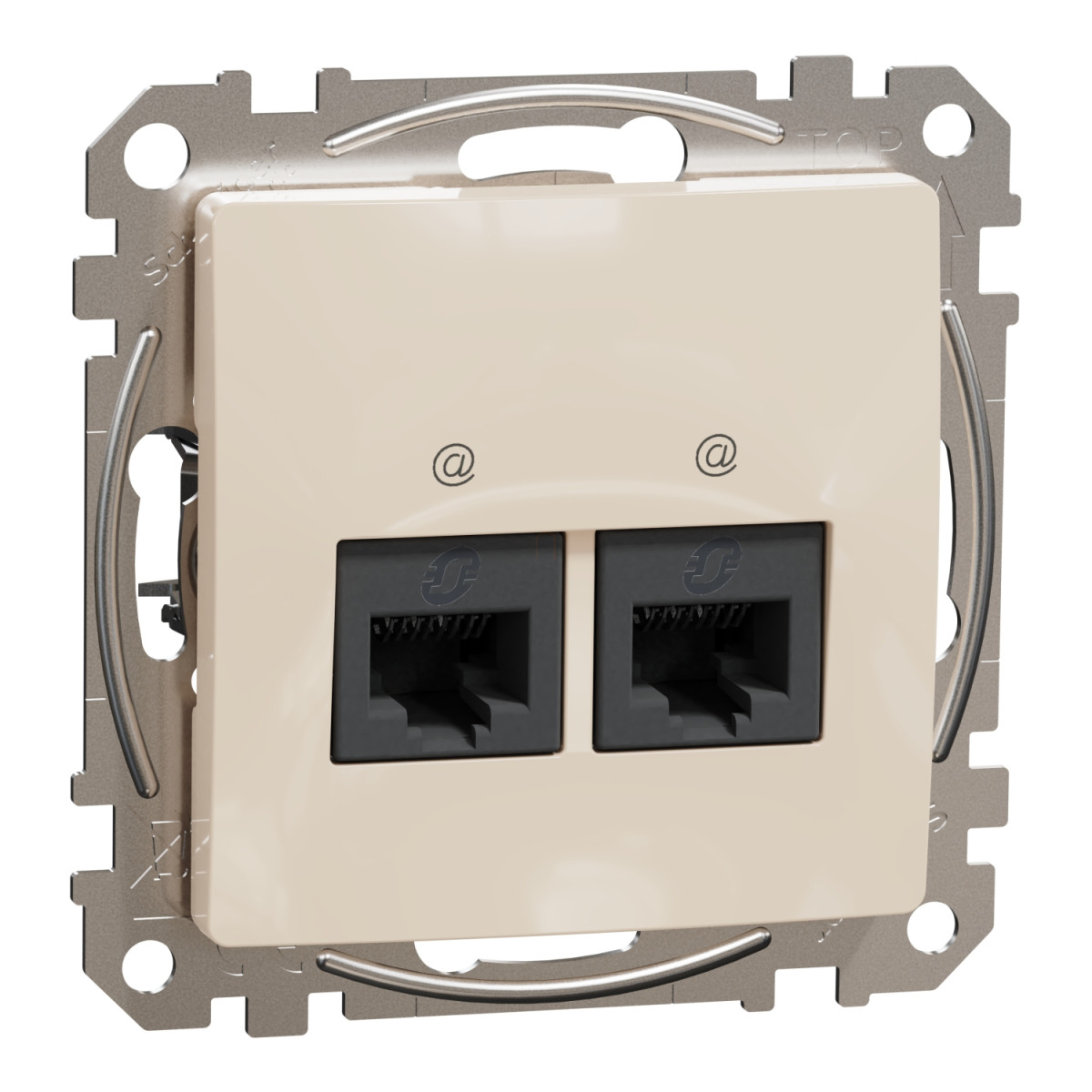

A Schneider Electric Sedna Design & Elements sorozatába tartozó SDD112452 cikkszámú adataljzat a minőségi hálózati infrastruktúra kiépítésének alapvető eleme. Ez a bézs (RAL 1013) színű, 2xRJ45 CAT5E UTP adatcsatlakozó tökéletes választás mind lakossági, mind kisebb kereskedelmi környezetbe, ahol megbízható hálózati kapcsolatra van szükség.
Az SDD112452 adataljzat mechanizmus rögzítőkerettel ellátott kivitelben készül, amely süllyesztett szerelést tesz lehetővé. A termék telepítése rendkívül egyszerű: a csavaros rögzítés és a karmok 51-80 mm-es munkaterületi tartománya rugalmas beépítést biztosít különböző falvastagságokba. Az egyenes bekötési irány és az IDC csatlakozási technológia gyors és megbízható installációt tesz lehetővé a merev kábelstruktúrához. A két RJ45 csatlakozó Cat.5e szabványú, amely 100 MHz-es átviteli frekvenciát támogat, így alkalmas a legtöbb otthoni és irodai hálózati alkalmazáshoz.
Az SDD112452 adataljzat műszaki paraméterei kifejezetten a professzionális felhasználói igényekhez igazodnak. A termék 73 mm szélességgel és magassággal, valamint 37 mm-es mélységgel rendelkezik, míg a látható rész mélysége mindössze 13 mm, így esztétikus megjelenést biztosít a falfelületen. Az IP20-as védettségi fokozat megfelelő védelmet nyújt a belső térben történő alkalmazáshoz. Az árnyékolatlan (UTP) kábel típusú csatlakozás a legtöbb hagyományos hálózati infrastruktúrával kompatibilis.
A termék fényes felületkezelésű, amely elegáns megjelenést kölcsönöz, miközben az UV-stabilizált ABS hőre lágyuló műanyag alapanyag tartós használatot biztosít. A Schneider Electric Sedna Design & Elements sorozat SDD112452 adataljzata a funkcionalitás és az esztétikum tökéletes ötvözete, amely ideális választás minden olyan projekthez, ahol fontos a megbízható adatkommunikáció és a harmonikus megjelenés. A termék fő előnye, hogy a Sedna termékcsalád többi elemével együtt használva egységes megjelenést biztosít az épületekben.
Schneider Electric Sedna Design & Elements - SDD112452 -2xRJ45 Cat5e UTP aljzat, bézs műszaki adatok
Főbb jellemzők
Termékcsalád: Sedna Design & Elements
Sorozat: Sedna
Termék típusa: Adataljzat
Eszköz kialakítása: Mechanizmus rögzítőkerettel
Eszköz alkalmazása: Kommunikáció
Színárnyalat: Bézs (RAL 1013)
Piaci szegmens: Kiskereskedelmi, Lakossági
Kiegészítő információk
Szerelési mód: Süllyesztett
Rögzítési mód: Csavarok, karmok munkatartománya: 51...80 mm
Aljzatok száma: 2
Vezeték szerkezet: Merev
Telepítési irány: Egyenes
Adataljzat típusa: RJ45 8 érintkező Cat.5e 100 MHz
Kábel árnyékolás típusa: UTP
Felületkezelés: Fényes
Felületkezelési eljárás: Kezeletlen
Anyag: Hőre lágyuló ABS-UV stabilizált
Csatlakozások - csatlakozók: IDC
IP védettségi fokozat: IP20
Célcsoport: Professzionális
Méretek
Látható rész mélysége: 13 mm
Szélesség: 73 mm
Magasság: 73 mm
Mélység: 37 mm
Bekötési rajz
A termék bekötési rajza EIA-TIA 568B(100Ω) szabvány szerint készül, ahol a párok bekötése a következő:
Pár 1: Fehér-Kék (5-4)
Pár 2: Fehér-Narancs (1-2)
Pár 3: Fehér-Zöld (3-6)
Pár 4: Fehér-Barna (7-8)
Biztonsági figyelmeztetés
VESZÉLY - ÁRAMÜTÉS, ROBBANÁS VAGY ÍVHÚZÁS VESZÉLYE
A terméket szakképzett villanyszerelőnek kell telepítenie és csatlakoztatnia. A szakképzett villanyszerelőnek átfogó ismeretekkel kell rendelkeznie a következőkről:
- Elektromos berendezések kivitelezése az IEC 60364 szabványnak megfelelően
- A nemzeti elektromos szerelési szabályok és előírások
- Megfelelő biztonsági eszközök és mérőberendezések használata
