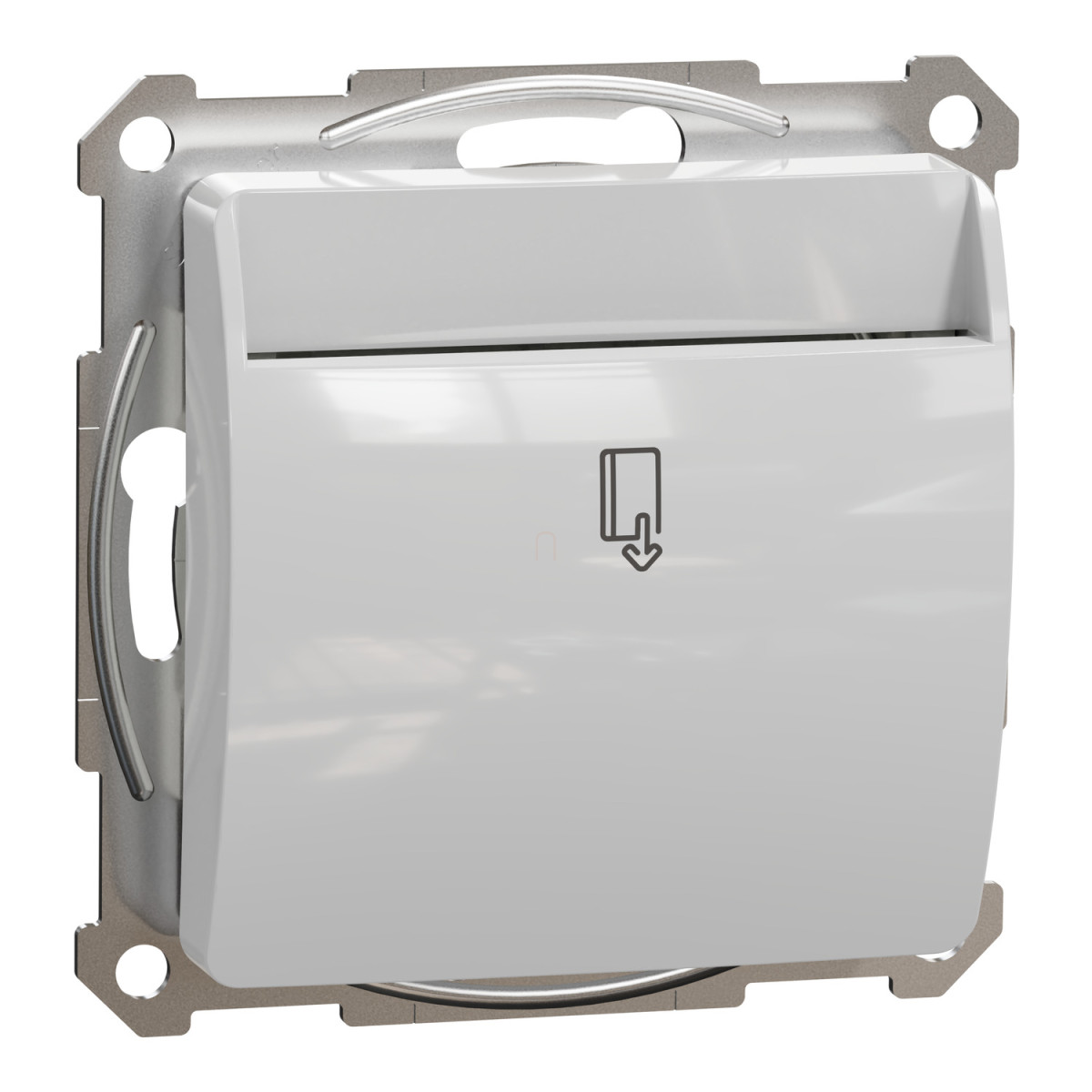

A Schneider Electric Sedna Design & Elements SDD113121E egy elegáns alumínium kártyás kapcsoló, amely tökéletes megoldást jelent szállodai szobák, apartmanok és egyéb vendéglátóipari létesítmények energiatakarékos működtetéséhez. A kártyás kapcsoló elsődleges funkciója a szállodai szobák áramellátásának szabályozása - amikor a vendég behelyezi a kártyáját, az áramkör aktiválódik, amikor pedig eltávozik és magával viszi a kártyát, az elektromos rendszer automatikusan lekapcsol, jelentősen csökkentve az energiafogyasztást és növelve a biztonságot.
A termék a Schneider Electric Sedna termékcsaládjának része, amely a minőségi kivitelezés és a megbízható működés szinonimája. A SDD113121E kártyás kapcsoló elegáns alumínium (RAL 7047) színben készült, matt felülettel, amely harmonikusan illeszkedik bármilyen belső térhez, legyen az modern vagy klasszikus stílusú. Az elektromechanikus működési elven alapuló kapcsoló maximális teljesítménye 2300 W, névleges árama 8 A, 250 V AC feszültségen, így megbízhatóan képes működtetni a szobák világítását és egyéb elektromos berendezéseit.
A termék kiváló műszaki tulajdonságokkal rendelkezik: csavarmentes terminálokkal szerelt, amelyek 2 darab 2,5 mm² keresztmetszetű vezeték befogadására képesek, legyen az rugalmas vagy merev kialakítású. A vezeték csupaszítási hossza 13 mm. A kapcsoló süllyesztett kivitelben telepíthető, csavaros rögzítéssel. Méreteit tekintve 71 mm széles, 71 mm magas, és 42 mm mélységű, amelyből a látható rész 18 mm. Az IP20-as védettségi fokozata beltéri használatra teszi alkalmassá, megfelelve a CE és EAC tanúsítványok követelményeinek.
A SDD113121E használata rendkívül egyszerű: a készülék mechanizmussal, rögzítőkerettel és előlappal együtt kerül szállításra, így a telepítés során nincs szükség további alkatrészek beszerzésére. A telepítést szakképzett villanyszerelő végezheti, aki megfelelő ismeretekkel rendelkezik az elektromos berendezések építési előírásairól, a biztonsági szabványokról és a helyi csatlakoztatási szabályokról. A termékhez részletes bekötési rajz is tartozik, amely két különböző terhelési esetet mutat be: 8 A alatti és 8 A feletti terheléshez, biztosítva a megfelelő használatot különböző felhasználási helyzetekben.
Schneider Electric Sedna Design & Elements - SDD113121E -Kártyás kapcsoló késleltetéssel, csavaros bekötés, 8A, alumínium műszaki adatok
Általános adatok
Termékcsalád: Sedna
Fő funkció: Kártyás kapcsoló
Eszköz alkalmazás: Vezérlés
Szállítási forma: Mechanizmus rögzítőkerettel és fedőlappal
Kiegészítő adatok
Funkció: Szállodai kártyás kapcsoló
Telepítés: Süllyesztett
Teljesítmény tartomány: 2300 W
Névleges áram: 10A/10AX 250 V AC-nél, illetve 8 A
Szín: Alumínium (RAL 7047)
Terminál típus: Csavarmentes terminálok
Terminál kapacitás: 2 kábel, 2,5 mm²
Vezeték típus: Rugalmas, Merev
Vezeték csupaszítási hossz: 13 mm
Látható részek anyaga: Hőre lágyuló ABS-UV stabilizált
Felület: Matt
Rögzítési mód: Csavarral
Méretek
Magasság: 71 mm
Szélesség: 71 mm
Mélység: 42 mm
Látható rész mélysége: 18 mm
Műszaki jellemzők
Technológia típus: Elektromechanikus
Környezeti adatok
IP védettségi fokozat: IP20
Megfelelőségi jelölések: CE, EAC
Termék tanúsítványok: CE, EAC
Bekötési útmutató
A termék bekötését kizárólag szakképzett villanyszerelő végezheti, akinek ismernie kell az IEC 60364 szerinti elektromos berendezések építési előírásait, a biztonsági szabványokat, a helyi csatlakoztatási szabályokat és építési előírásokat.
A készülék kétféle bekötési móddal használható:
8A alatti terhelésnél és 8A feletti terhelésnél a termékhez mellékelt kapcsolási rajz szerint.
