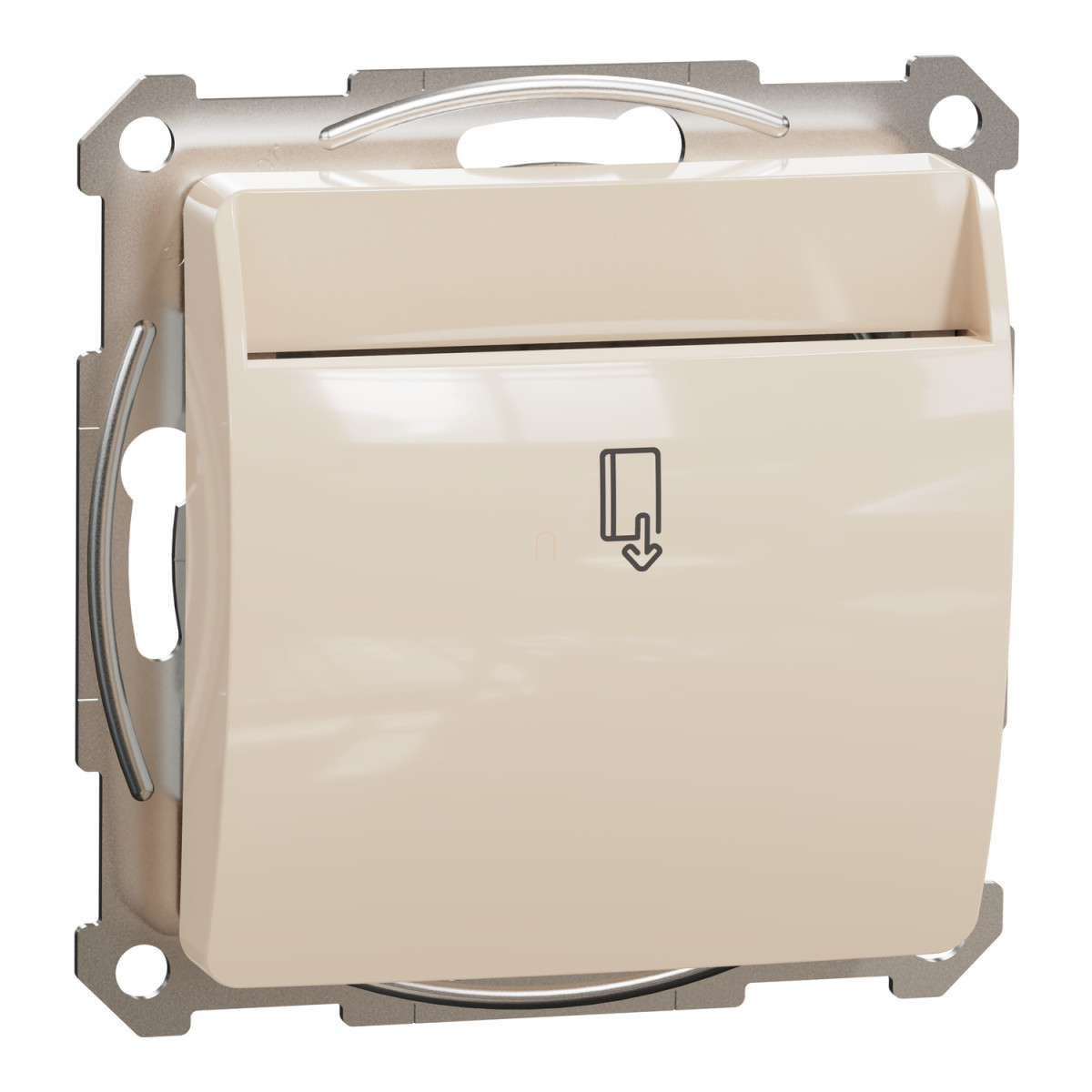

A Schneider Electric Sedna Design & Elements termékcsaládjába tartozó SDD112121E kártyás kapcsoló ideális választás szállodai szobák energiaellátásának szabályozására. Ez a bézs színű, elektromechanikus működési elvű kártyakapcsoló lehetővé teszi a szobák áramellátásának automatikus vezérlését a vendégkártya behelyezésével és kivételével, így jelentős energiamegtakarítást eredményez.
A termék kompakt kialakítással rendelkezik, méretei 71 mm × 71 mm, 42 mm-es beépítési mélységgel. A látható részek mélysége mindössze 18 mm, és a készülék mindössze 0,064 kg tömegű. A látható felületek UV-stabilizált, hőre lágyuló ABS műanyagból készülnek, fényes felületkezeléssel, így hosszú élettartamot biztosítanak még intenzív használat mellett is. A Sedna Design & Elements sorozat termékei eleganciát és funkcionalitást ötvöznek, tökéletesen illeszkedve a modern épületek belső teréhez.
A kártyakapcsoló teljesítménye lenyűgöző, 2300 W teljesítményt képes kezelni, névleges árama 10A/10AX 250 V AC feszültségen, de a specifikáció szerint 8A-es terhelhetőségre van optimalizálva. A bekötéshez csavarmentes terminálok állnak rendelkezésre, amelyek terminálonként 2 darab, egyenként 2,5 mm² keresztmetszetű vezeték befogadására alkalmasak. A vezetékek lehetnek hajlékonyak vagy merevek, a csupaszolási hossz 13 mm. A készülék IP20-as védettségi fokozattal rendelkezik, ami beltéri használatra teszi alkalmassá.
A SDD112121E kártyakapcsoló telepítése süllyesztett kivitelben történik, rögzítése csavarokkal oldható meg. A termék mechanizmusa rögzítő kerettel és takarólappal együtt érkezik, így komplett megoldást nyújt. A RAL 1013 besorolású bézs színárnyalat kellemes, semleges megjelenést biztosít, amely könnyen illeszkedik különböző stílusú belső terekhez. A termék CE és EAC megfelelőségi jelöléssel rendelkezik, ami garantálja, hogy megfelel az európai és eurázsiai szabványoknak.
A bekötés szempontjából fontos tudni, hogy a terméket két különböző módon lehet bekötni a terhelés függvényében. 8A alatti terhelés esetén az egyik, 8A feletti terhelés esetén egy másik bekötési séma alkalmazandó a műszaki adatlap alapján. A bekötést minden esetben szakképzett villanyszerelőnek kell elvégeznie, az IEC 60364 szerinti előírásoknak és a helyi építési szabályzatnak megfelelően. A termékhez részletes bekötési rajz áll rendelkezésre, amely egyértelműen bemutatja mindkét bekötési változatot az L, N, NO és C csatlakozási pontok jelölésével.
Schneider Electric Sedna Design & Elements - SDD112121E -Kártyás kapcsoló késleltetéssel, csavaros bekötés, 8A, bézs műszaki adatok
Alap jellemzők
Termékcsalád: Sedna
Funkció: Kártyás kapcsoló
Eszköz alkalmazás: Vezérlés
Szállítási forma: Mechanizmus rögzítő kerettel és takarólappal
Kiegészítő jellemzők
Kiegészítő funkció: Szállodai kártyás kapcsoló
Telepítés: Süllyesztett
Teljesítmény tartomány: 2300 W
Névleges áram: 10A/10AX 250 V AC feszültségen
Színárnyalat: Bézs (RAL 1013)
Csatlakozó típus: Csavarmentes terminálok
Csatlakozó kapacitás: 2 vezeték, egyenként 2,5 mm²
Vezeték típus: Hajlékony vagy merev
Vezeték csupaszolási hossz: 13 mm
Látható részek anyaga: Hőre lágyuló ABS-UV stabilizált
Felületi kivitel: Fényes
Felületkezelés: Kezeletlen
Rögzítési mód: Csavarral
Méretek
Magasság: 71 mm
Szélesség: 71 mm
Mélység: 42 mm
Látható rész mélysége: 18 mm
Elektromos jellemzők
Névleges áram: 8 A
Technológia típus: Elektromechanikus
Környezet
IP védettségi fokozat: IP20
Megfelelőségi jelölés: CE, EAC
Műszaki illusztráció
Bekötési rajz: A termékhez kétféle bekötési mód tartozik: 8A alatti és 8A feletti terheléshez. A bekötést szakképzett villanyszerelőnek kell elvégeznie az IEC 60364 szabványnak megfelelően.
