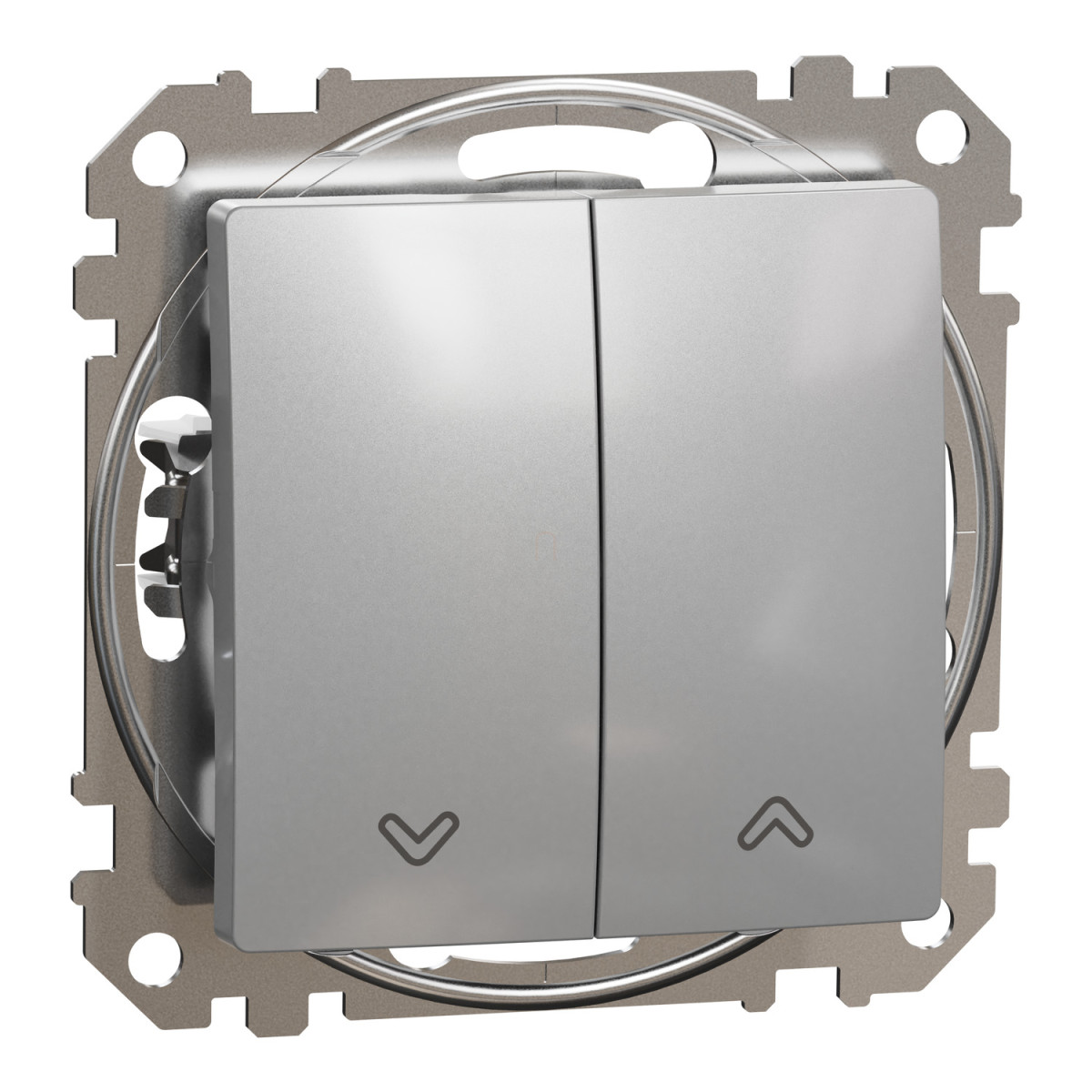

A Schneider Electric Sedna Design & Elements termékcsaládba tartozó SDD113104 cikkszámú redőnykapcsoló a prémium minőségű elektromos szerelvények kiváló példája, amely a funkcionális működés mellett elegáns, modern megjelenést biztosít otthonod vagy irodád számára. Ez a speciálisan redőnyök és árnyékolástechnikai rendszerek vezérlésére kifejlesztett kapcsoló alumínium színben kapható, ami tökéletesen illeszkedik a modern belsőépítészeti megoldásokhoz.
A Schneider Electric SDD113104 redőnykapcsoló műszakilag kiemelkedő tulajdonságokkal rendelkezik: 10AX-es névleges áram és 250V-os üzemi feszültség jellemzi, ami a háztartási alkalmazásokban teljes megbízhatóságot garantál. A kapcsolóelem maximum 2300 W teljesítményű árnyékolástechnikai rendszerek működtetésére alkalmas, így a legtöbb lakossági és kereskedelmi felhasználási igényt kielégíti. A két irányú kapcsológomb UP-DOWN (fel-le) jelöléssel van ellátva, ami egyértelműsíti a használatot. Kifinomult elektromos reteszelés biztosítja, hogy a két irány egyidejű bekapcsolása ne fordulhasson elő, ezzel védve a redőnymotort a károsodástól.
Szerelési szempontból is átgondolt kialakítással rendelkezik a SDD113104 modell. Süllyesztett kivitelben telepíthető, mechanizmusa rögzítőkerettel és központi fedlappal kerül szállításra. A rugós, csavarmentes bekötőtermináloknak köszönhetően a szerelés gyorsabb és egyszerűbb, mint a hagyományos, csavaros kötésű termékeknél. A terminálok 2 db 1,5-2,5 mm² keresztmetszetű vezetéket képesek befogadni, amelyek lehetnek merev, hajlékony vagy sodrott kialakításúak is. A vezetékek csupaszolási hossza 13 mm, amit érdemes pontosan betartani a megbízható elektromos kapcsolat érdekében. A termék rögzítése történhet kampókkal, melyek munkaterülete 52-67 mm közötti, illetve csavarokkal is. A matt felületkezelésű, UV-stabil ABS műanyagból készült látható részek hosszú élettartamot és esztétikus megjelenést biztosítanak.
A Sedna Design & Elements kapcsoló méretei megfelelnek a szabványos európai szerelvénydobozoknak: 73 mm széles, 73 mm magas és 37 mm mély, míg a látható rész mélysége mindössze 24 mm. A termék IP20-as védettséggel rendelkezik, ami megfelelő védelmet nyújt a por és az érintés ellen, de nem vízálló, így fürdőszobában vagy kültéren csak megfelelő védettségű dobozban használható. A terméken megtalálható CE és EAC jelölések garantálják, hogy megfelel az európai és eurázsiai szabványoknak. A Schneider Electric SDD113104 kapcsoló mind professzionális felhasználók, mind otthoni barkácsolók számára ideális választás a redőnyrendszerek megbízható és esztétikus vezérléséhez.
Schneider Electric Sedna Design & Elements - SDD113104 -Redőnykapcsoló, rugós bekötés, 10AX, alumínium műszaki adatok
Általános jellemzők
Termékcsalád neve: Sedna Design & Elements
Terméksorozat: Sedna
Termék típus: Kapcsoló
Funkció: Redőnyvezérlés
Eszköz alkalmazása: Redőny működtető
Billentyűk száma: 2
Eszköz szerelése: Süllyesztett
Szállítási forma: Mechanizmus rögzítőkerettel és központi fedlappal
Jelölés: FEL-LE
Terminál típusa: Rugós csatlakozók
Színárnyalat: Alumínium (RAL 7047)
Műszaki paraméterek
Reteszelés típusa: Elektromos
Teljesítmény tartomány: 2300 W
Névleges áram: 10 AX 250 V AC
Csatlakozó kapacitás: 2 vezeték 1,5...2,5 mm²
Vezeték típusok: Merev, Hajlékony, Sodrott
Vezeték csupaszolási hossz: 13 mm
Látható részek anyaga: Hőre lágyuló ABS-UV stabilizált
Felület kivitele: Matt
Felület kezelés: Festett
Rögzítési mód: Kampók, kampók munkatartománya: 52...67 mm, Csavarok
Méretek
Magasság: 73 mm
Szélesség: 73 mm
Mélység: 37 mm
Látható rész mélysége: 24 mm
Megfelelőségek
Megfelelőségi jelölés: CE
Terméktanúsítványok: EAC
IP védettségi fokozat: IP20
Bekötési útmutató
A terméket képzett villanyszerelőnek kell bekötnie és csatlakoztatnia.
A képzett villanyszerelőnek rendelkeznie kell megfelelő szaktudással:
A vonatkozó elektromos telepítési szabványokra vonatkozóan (IEC 60364)
További biztonsági szabványokra, helyi bekötési szabályokra és épületszabályzatokra vonatkozóan
Szabványos szerszámokra és mérőeszközökre vonatkozóan
