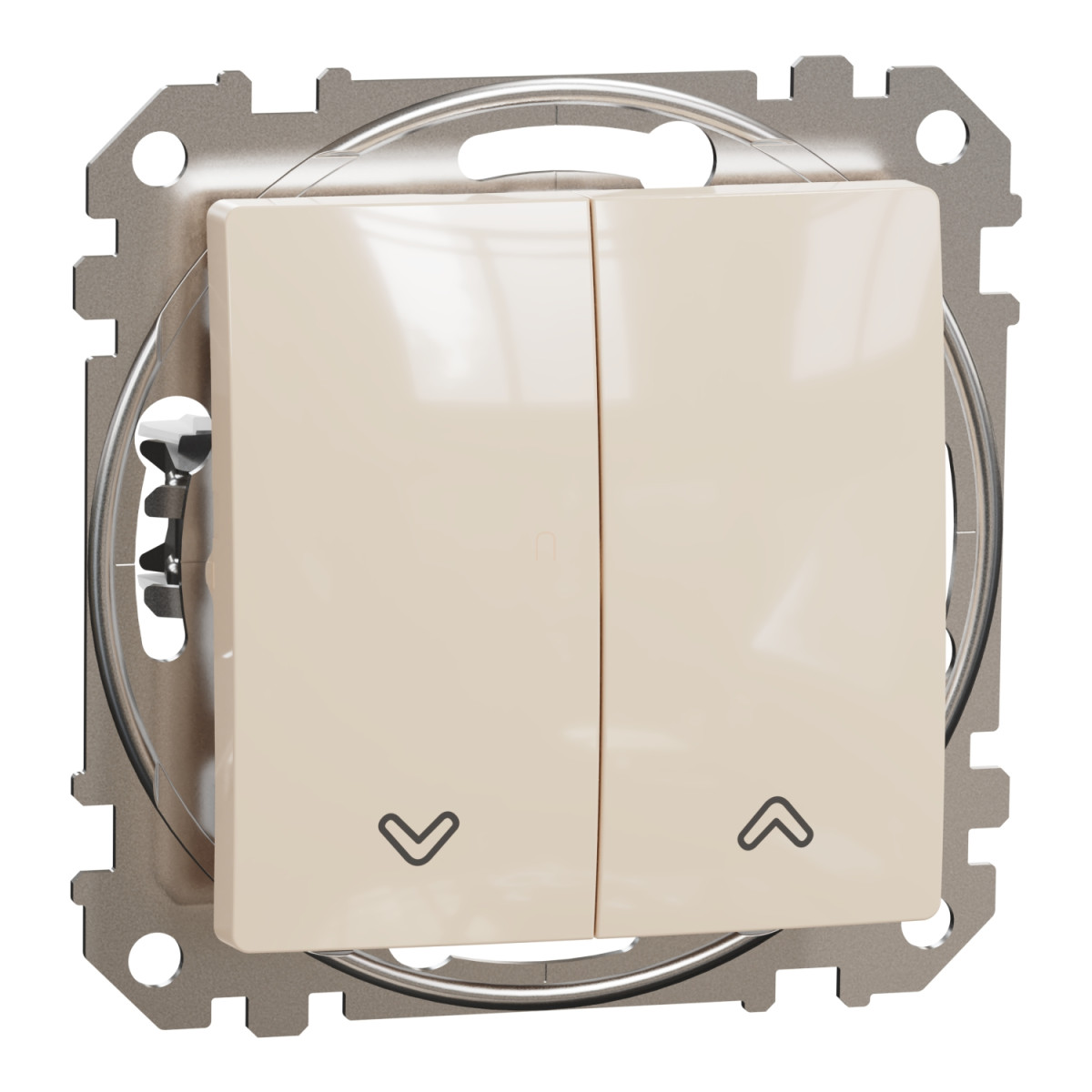

A Schneider Electric Sedna Design & Elements sorozat SDD112104 típusú redőnykapcsolója kiváló megoldás otthonod vagy irodád redőnyeinek, árnyékolóinak kényelmes vezérléséhez. Ez a 10AX, 250V terhelhetőségű kapcsoló a Sedna termékcsalád elegáns, bézs színű (RAL 1013) kivitelben készült tagja, amely tökéletesen illeszkedik a modern enteriőrökhöz.
A kapcsoló különlegessége a praktikus működtetésű két billentyű, amelyek egyértelmű FEL-LE (UP-DOWN) jelöléssel vannak ellátva a könnyű használat érdekében. Az eszköz maximális teljesítménye 2300W, amely bőségesen elegendő a legtöbb lakossági és kereskedelmi redőnymotorok üzemeltetéséhez. Az elektromos reteszelési funkció megakadályozza a motor egyszerre két irányba történő vezérlését, így védve a berendezést a károsodástól. A termék mind professzionális telepítők, mind barkácsolók számára ideális választás.
A Schneider Electric Sedna Design & Elements SDD112104 redőnykapcsoló telepítése rendkívül egyszerű a korszerű, szerszám nélküli csatlakozóknak köszönhetően. A csavarozás nélküli (screwless) sorkapcsok 1,5-2,5 mm² keresztmetszetű merev, rugalmas és sodrott vezetékek fogadására is alkalmasak, a vezetékcsupaszítási hossz 13 mm. A telepítés során előnyös a kúpos kialakítású vezetékbevezető, amely megkönnyíti a vezetékek pozicionálását. A kapcsoló rögzítése történhet körmökkel (a körmök munkaterülete: 52...67 mm) vagy csavarokkal, így különféle telepítési helyzetekben is kiválóan használható.
Az eszköz süllyesztett kivitelben készül, a teljes mélysége 37 mm, látható részének mélysége pedig 24 mm. A 73 x 73 mm-es méret standard kapcsolódobozokba történő telepítést tesz lehetővé. A termék UV-stabilizált ABS műanyagból készült, fényes felülettel, amely nemcsak esztétikus, de tartós is. Az IP20-as védettség biztosítja a megfelelő belső védelmet, miközben a CE és EAC tanúsítványok garantálják a termék megbízhatóságát és biztonságát. A Schneider Electric SDD112104 redőnykapcsoló tökéletes választás mindazok számára, akik egyszerűen és elegánsan szeretnék vezérelni otthonuk vagy irodájuk árnyékolástechnikáját.
Schneider Electric Sedna Design & Elements - SDD112104 -Redőnykapcsoló, rugós bekötés, 10AX, bézs műszaki adatok
Termék alapadatok
Termékcsalád: Sedna Design & Elements
Terméktípus: Redőnykapcsoló
Funkció: Redőnyvezérlés
Alkalmazás: Redőny működtető
Billentyűk száma: 2
Telepítés: Süllyesztett
Szállítási forma: Mechanizmus rögzítőkerettel és központi fedlappal
Jelölés: FEL-LE (UP-DOWN)
Sorkapcsok típusa: Csavarozás nélküli csatlakozók
Színárnyalat: Bézs (RAL 1013)
Kiegészítő műszaki adatok
Reteszelés típusa: Elektromos
Teljesítménytartomány: 2300 W
Névleges áram: 10 AX 250 V AC feszültségen
Kapacitás: 2 vezeték, 1,5...2,5 mm²
Vezeték típusok: Merev, Rugalmas, Sodrott
Vezetékcsupaszítási hossz: 13 mm
Látható részek anyaga: Hőre lágyuló ABS-UV stabilizált
Felület: Fényes
Felületkezelés: Kezeletlen
Rögzítési mód: Körmök (munkaterület: 52...67 mm) vagy Csavarok
Méretek
Magasság: 73 mm
Szélesség: 73 mm
Mélység: 37 mm
Látható rész mélysége: 24 mm
Egyéb adatok
Megfelelőségi jelölés: CE
Tanúsítványok: EAC
IP védettségi fokozat: IP20
Célközönség: Professzionális és Barkács felhasználók
Telepítési útmutató
VESZÉLY! ÁRAMÜTÉS, ROBBANÁS VAGY ÍVKISÜLÉS VESZÉLYE
A terméket kizárólag szakképzett villanyszerelő telepítheti és csatlakoztathatja. A szakképzett villanyszerelőnek átfogó ismeretekkel kell rendelkeznie a következő területeken:
- hálózati csatlakozások, valamint a veszélyek és kockázatok kapcsolata (IEC 60364)
- további biztonsági szabványok, helyi csatlakoztatási szabályok és építési előírások
- szabványos eszközök és mérőberendezések
Ezen utasítások be nem tartása halált vagy súlyos sérülést okozhat.
