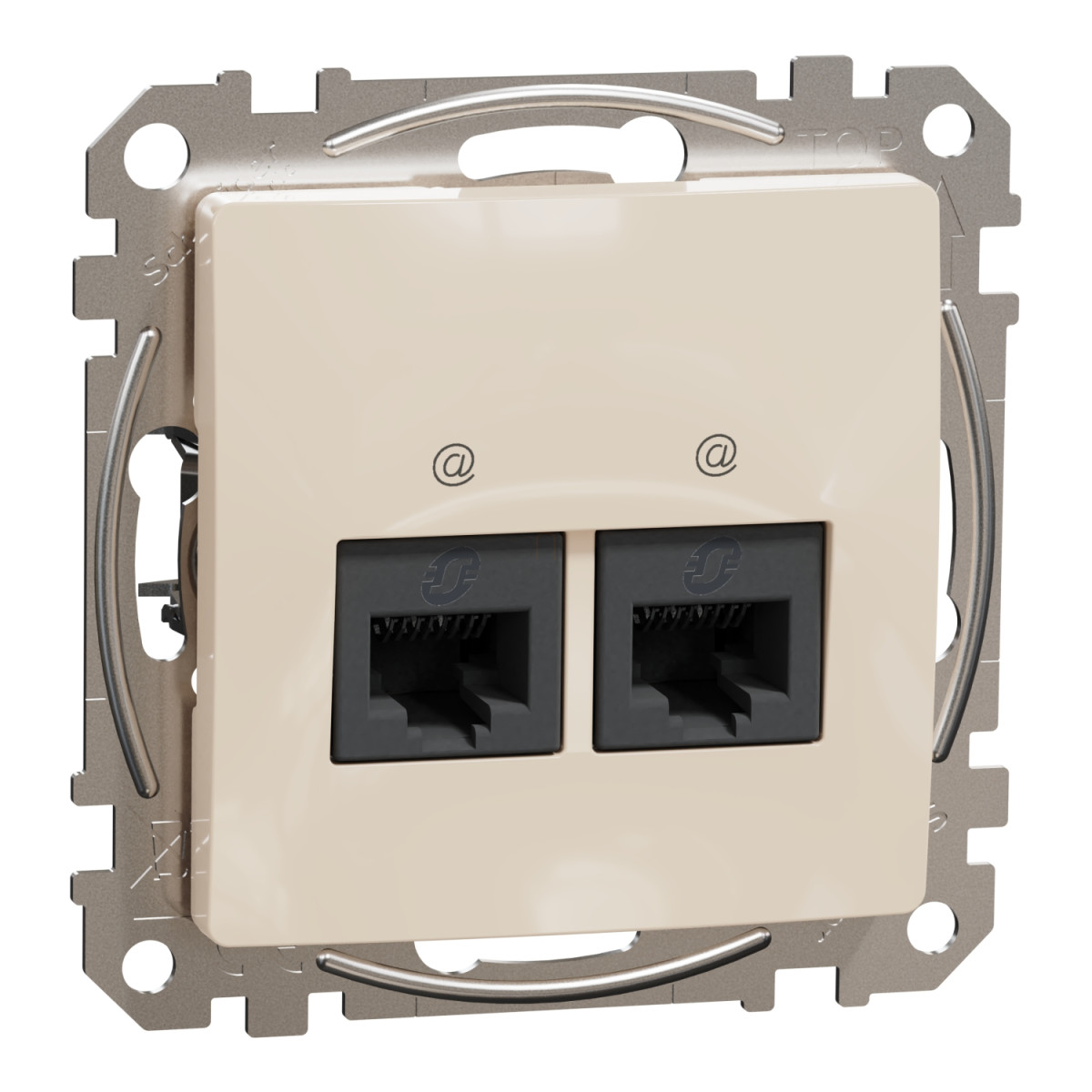

A Schneider Electric Sedna Design & Elements termékcsaládjába tartozó SDD112467 típusszámú adatcsatlakozó aljzat a modern otthoni és kiskereskedelmi kommunikációs hálózatok megbízható alapeleme. Ez a professzionális minőségű 2xRJ45 CAT6A UTP aljzat ideális választás, ha gyors és stabil internet- vagy helyi hálózati kapcsolatra van szükséged.
A bézs színű (RAL 1013) kivitelben elérhető adatcsatlakozó tökéletesen illeszkedik a Sedna Design & Elements sorozat többi eleméhez, így egységes megjelenést biztosít az egész épületben. A mechanizmus rögzítőkerettel rendelkezik, ami megkönnyíti a telepítést. A süllyesztett szerelési módnak köszönhetően esztétikus, kiálló részektől mentes megjelenést biztosít. A csavarral történő rögzítési mód és a karmos rögzítés 51-80 mm-es munkaterületet biztosít, így különböző falvastagságok esetén is megfelelően használható.
Az SDD112467 adatcsatlakozó két darab RJ45 8 érintkezős, Cat.6A típusú, 500 MHz átviteli sebességre képes aljzatot tartalmaz. Az UTP (árnyékolatlan csavart érpár) kábeltípusokhoz tervezték, ami a legtöbb otthoni és kiskereskedelmi alkalmazáshoz tökéletes választás. A termék IDC típusú csatlakozással rendelkezik, amely gyors és egyszerű telepítést tesz lehetővé a merev kábelszerkezetű hálózati kábelekhez. Az egyenes irányú telepítés tovább egyszerűsíti a bekötést.
A Schneider Electric SDD112467 aljzat ABS thermoplastic anyagból készült, amely UV-stabilizált, így hosszú élettartamot biztosít. A felülete fényes kivitelű, kezeletlen felületkezeléssel. A termék IP20 védettségi fokozattal rendelkezik, ami beltéri használatra tökéletesen megfelelő. A vizuális rész mélysége 13 mm, teljes szélessége és magassága 73 mm, mélysége pedig 37 mm, így kompakt kialakítással rendelkezik. Különösen ajánlott kiskereskedelmi és lakóépületi környezetben, ahol a megbízható, nagy sebességű adatátvitel alapvető fontosságú, legyen szó akár otthoni irodáról, intelligens otthoni rendszerekről vagy egyszerű internetelérésről.
Schneider Electric Sedna Design & Elements - SDD112467 -2xRJ45 Cat6A UTP aljzat, bézs műszaki adatok
Fő tulajdonságok
Termékcsalád: Sedna Design & Elements
Sorozat: Sedna
Terméktípus: Adatcsatlakozó aljzat
Eszköz megjelenése: Mechanizmus rögzítőkerettel
Eszköz alkalmazása: Kommunikáció
Színárnyalat: Bézs (RAL 1013)
Piaci szegmens: Kiskereskedelmi, Lakossági
Kiegészítő tulajdonságok
Eszköz rögzítése: Süllyesztett
Rögzítési mód: Csavarok, karmos rögzítés munkaterülete: 51-80 mm
Aljzatok száma: 2
Vezeték szerkezete: Merev
Telepítési irány: Egyenes
Adataljzat típusa: RJ45 8 érintkezős Cat.6A 500 MHz
Kábel árnyékolás típusa: UTP
Felületi kivitel: Fényes
Felületkezelés: Kezeletlen
Anyag: Thermoplastic ABS-UV stabilizált
Csatlakozások - terminálok: IDC
IP védettségi fokozat: IP20
Célcsoport: Professzionális
Méretek
Látható rész mélysége: 13 mm
Szélesség: 73 mm
Magasság: 73 mm
Mélység: 37 mm
Bekötési rajz
A termék bekötéséhez EIA-TIA 568B(100Ω) szabvány szerint:
Pár 1: Fehér/Kék (5. érintkező), Kék (4. érintkező)
Pár 2: Fehér/Narancs (1. érintkező), Narancs (2. érintkező)
Pár 3: Fehér/Zöld (3. érintkező), Zöld (6. érintkező)
Pár 4: Fehér/Barna (7. érintkező), Barna (8. érintkező)
Biztonsági figyelmeztetés
VESZÉLY: ÁRAMÜTÉS, ROBBANÁS VAGY ÍVKISÜLÉS VESZÉLYE
A terméket szakképzett villanyszerelőnek kell telepítenie és bekötnie.
A szakképzett villanyszerelőnek bizonyítania kell alapos ismereteit:
- Elektromos szerelvények létesítése az IEC 60364 szabványnak megfelelően
- Nemzeti villamos szabványok és helyi építési előírások
- Megfelelő biztonsági eszközök és mérőberendezések
Ezen utasítások be nem tartása halált vagy súlyos sérülést eredményezhet.
