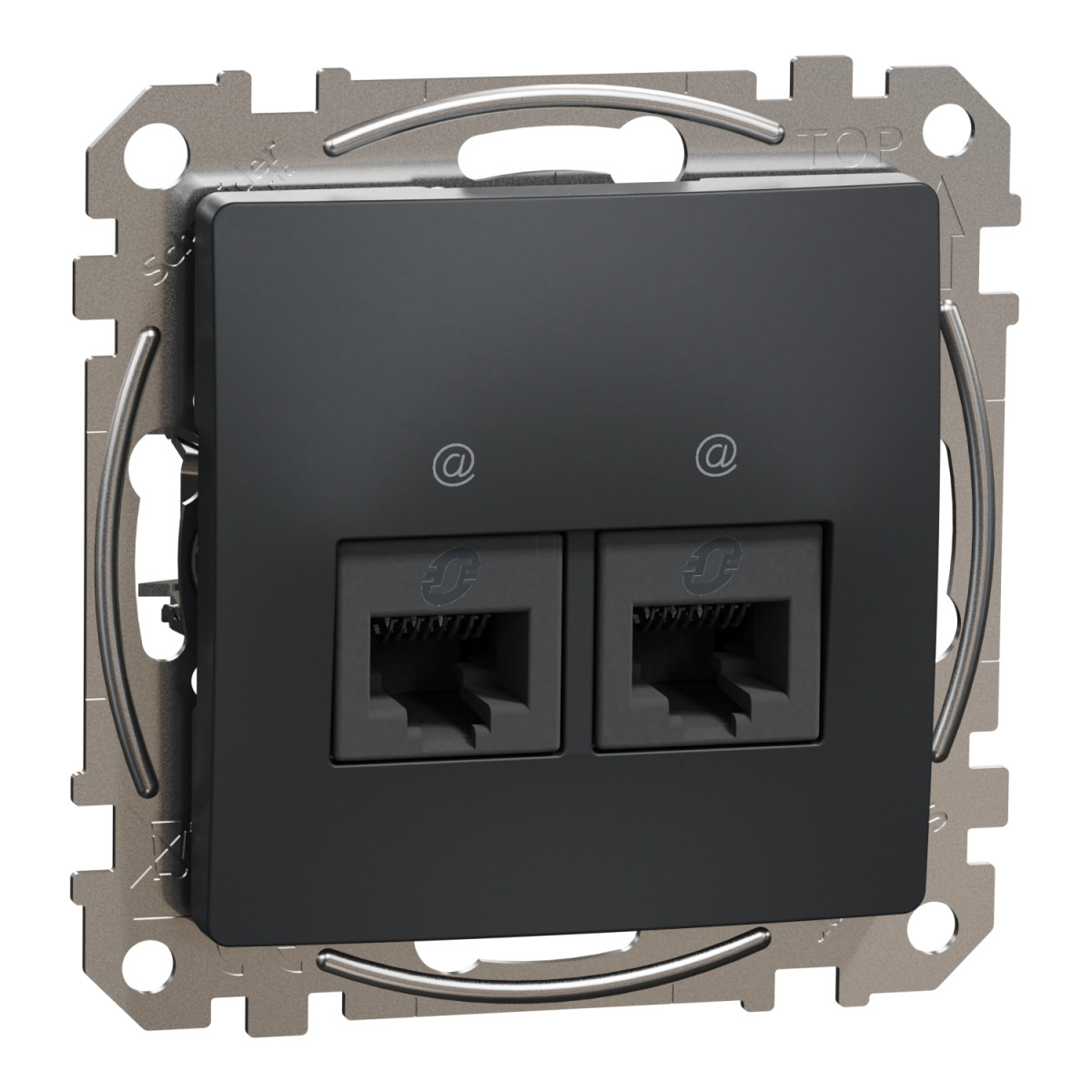

A Schneider Electric Sedna Design & Elements sorozatának SDD114467 cikkszámú, kettős RJ45 CAT6A UTP adatcsatlakozója kiemelkedő minőséget képvisel a professzionális informatikai hálózati megoldások terén. Ez az antracit színű (RAL 7021) adataljzat tökéletes választás mind kisebb irodai, mind lakossági felhasználásra, ahol magas sebességű, megbízható hálózati kapcsolatra van szükség.
A Sedna Design & Elements termékcsalád részeként, ez a mechanizmus rögzítőkerettel ellátott kivitel, amely flush (süllyesztett) szerelési módot tesz lehetővé. A szerelés csavarokkal történik, a rögzítőkarmok 51-80 mm közötti munkaterületet biztosítanak, így rugalmasan alkalmazható különböző falvastagságok esetén is. Az aljzat két RJ45, 8 érintkezős Cat.6A csatlakozóval rendelkezik, amelyek 500 MHz frekvenciáig biztosítanak zavartalan adatátvitelt. Az UTP (árnyékolatlan csavart érpáras) kábelezési típushoz tervezték, ami a legelterjedtebb hálózati kábelezési megoldás lakó- és kisebb kereskedelmi környezetben.
A termék matt felületi kivitelének és antracit színének köszönhetően elegáns, visszafogott megjelenésű, így bármilyen modern enteriőrbe kiválóan illeszkedik. A mechanizmus hőre lágyuló ABS műanyagból készül, amely UV-stabilizált, így hosszú élettartamot biztosít és ellenáll a környezeti hatásoknak. A csatlakoztatás IDC (szigetelés-áthatolásos) technológiával történik, ami gyors és megbízható bekötést tesz lehetővé, merevebb kábelszerkezet esetén is.
A SDD114467 adataljzat IP20 védettségi fokozattal rendelkezik, ami belső téri felhasználásra optimalizált. Vizuális részének mélysége 13 mm, teljes szélessége és magassága egyaránt 73 mm, míg mélysége 37 mm. A fali aljzat bekötéséhez EIA-TIA 568B (100Ω) szabvány szerinti színkódolt bekötési rajz áll rendelkezésre, amely elősegíti a szakszerű telepítést. A négy érpár (fehér-kék, fehér-narancs, fehér-zöld, fehér-barna) megfelelő sorrendben történő bekötése elengedhetetlen a nagy sebességű adatátvitel biztosításához. Fontos, hogy a termék telepítését szakképzett villanyszerelőnek kell végeznie az IEC 60364 szabvány szerint, betartva a vonatkozó villanyszerelési előírásokat és biztonsági szabályokat.
Schneider Electric Sedna Design & Elements - SDD114467 -2xRJ45 Cat6A UTP aljzat, antracit műszaki adatok
Általános jellemzők
Termékcsalád: Sedna Design & Elements
Sorozat: Sedna
Terméktípus: Adataljzat
Eszköz kivitel: Mechanizmus rögzítőkerettel
Eszköz alkalmazás: Kommunikáció
Színárnyalat: Antracit (RAL 7021)
Piaci szegmens: Kiskereskedelmi, lakossági
Szerelési jellemzők
Eszköz szerelés: Süllyesztett
Rögzítési mód: Csavarok, karmok munkatartománya: 51...80 mm
Aljzatok száma: 2
Vezeték szerkezet: Merev
Telepítési irány: Egyenes
Műszaki paraméterek
Adataljzat típus: RJ45 8 érintkezős Cat.6A 500 MHz
Kábel árnyékolás típus: UTP
Felületi kivitel: Matt
Felületkezelés: Festett
Anyag: Hőre lágyuló ABS-UV stabilizált
Csatlakozók - terminálok: IDC
IP védettségi fokozat: IP20
Célcsoport: Professzionális
Méretek
Látható rész mélysége: 13 mm
Szélesség: 73 mm
Magasság: 73 mm
Mélység: 37 mm
Bekötési útmutató
A termékhez EIA-TIA 568B (100Ω) szabvány szerinti bekötési rajz tartozik, ami a négy érpár (fehér-kék, fehér-narancs, fehér-zöld, fehér-barna) megfelelő sorrendben történő bekötését mutatja. A telepítést kizárólag szakképzett villanyszerelő végezheti.
