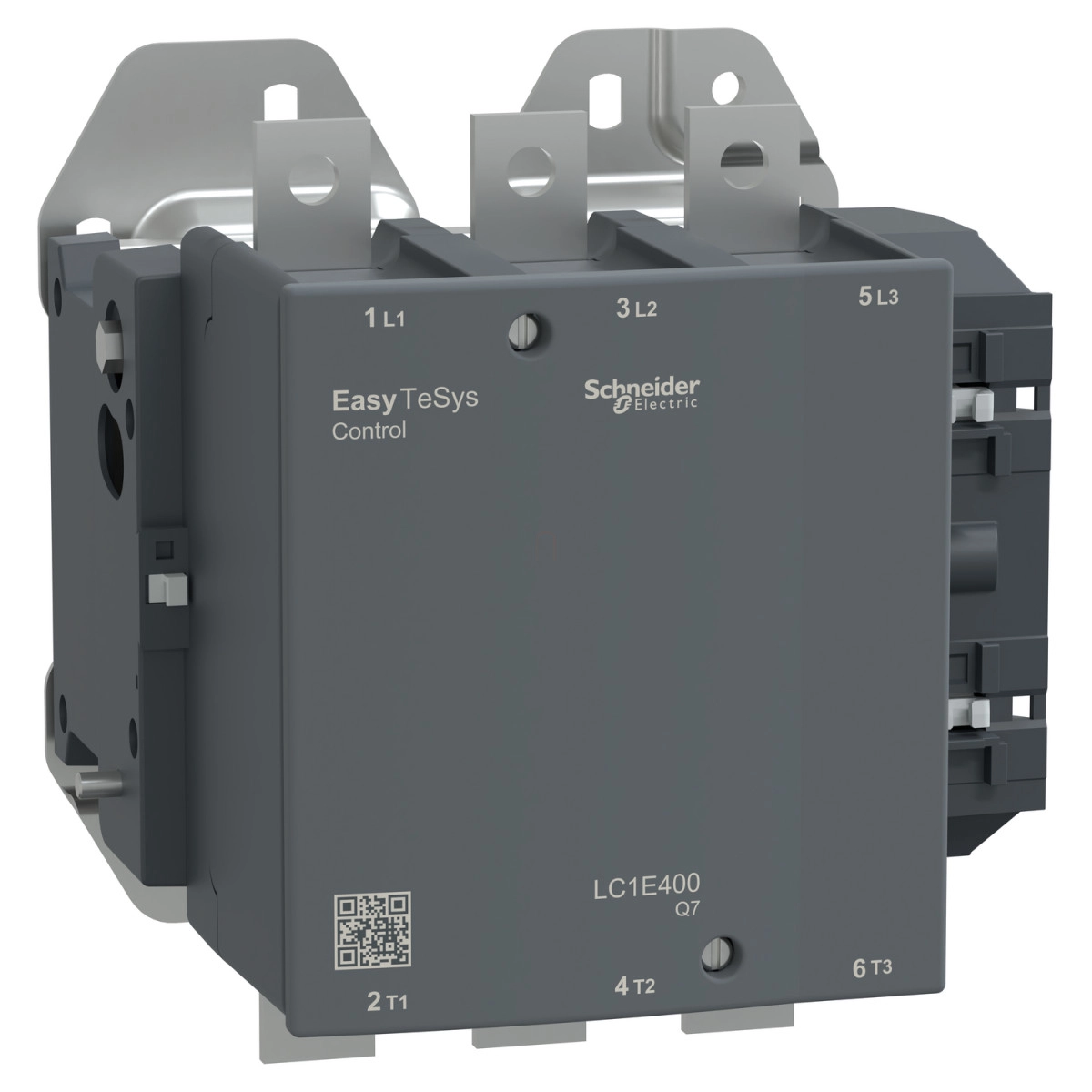

A Schneider Electric Easy TeSys Control LC1E400Q7 mágneskapcsoló a megbízható és hosszú élettartamú ipari vezérlőeszközök kategóriájában kiemelkedő választás. Ez a 3P (3NO) kialakítású kontaktor elsődlegesen motorvezérlési alkalmazásokhoz és rezisztív terhelések kapcsolásához készült, így ideális megoldás nagyteljesítményű ipari berendezésekhez, ahol a megbízható működés kulcsfontosságú.
A termék AC-3, AC-3e és AC-1 felhasználási kategóriákban alkalmazható, amely széleskörű kompatibilitást biztosít különböző ipari környezetekben. Különösen motor alkalmazásoknál kiemelkedő a teljesítménye, hiszen 220/230V AC-nál 110 kW, 380/400V AC-nál 200 kW, 415V AC-nál 220 kW, 440V AC-nál 250 kW, 500V AC-nál 257 kW, valamint 660/690V AC-nál 280 kW teljesítményig használható. A kontaktor névleges üzemi feszültsége a főáramkörben legfeljebb 690V AC 50/60 Hz, névleges üzemi árama pedig AC-3 alkalmazásnál 400A, AC-3e esetén 330A, míg AC-1 felhasználásnál akár 500A is lehet (55°C illetve 40°C alatti környezeti hőmérsékletnél).
A vezérlőáramkör 380V AC 50/60 Hz feszültséggel működik, a vezérlési feszültség határértéke működésnél 0,85...1,1 Uc, míg elengedésnél 0,35...0,5 Uc (-5...55°C környezeti hőmérséklet mellett). A bekapcsolási teljesítményfelvétel 1075 VA (50/60 Hz, cos phi 0,9, 20°C-nál), a tartó teljesítményfelvétel pedig 15 VA. A mechanikai élettartama kiemelkedően magas: 4.000.000 kapcsolási ciklus, míg az elektromos élettartam AC-1 kategóriában 250.000, AC-3 kategóriában pedig 600.000 ciklus. Kapcsolási ideje záráskor 40...75 ms, nyitáskor 100...170 ms. A maximális működési gyakoriság 2400 kapcsolás/óra 55°C-nál, ami intenzív ipari alkalmazásoknál is elegendő.
A készülék fizikai méretei: magasság 375 mm, szélesség 213 mm, mélység 219 mm. Az LC1E400Q7 IP00 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, működési hőmérséklettartománya -5...55°C, tárolási hőmérséklettartománya -60...80°C. A termék megfelel az IEC 60947-5-1, IEC 60947-1, IEC 60947-4-1 szabványoknak, és rendelkezik EAC és CE tanúsítványokkal. Mechanikai robusztussága kiemelkedő: nyitott állapotban 1,5 Gn rezgést és 6 Gn ütést, zárt állapotban pedig 5 Gn rezgést és 15 Gn ütést is kibír. A Schneider Electric LC1E400Q7 mágneskapcsoló 3000 m tengerszint feletti magasságig használható teljesítménycsökkenés nélkül, tűzállósága pedig 850°C az IEC 60695-2-1 szabvány szerint.
Schneider Electric Easypact TVS - LC1E400Q7 -3P mágneskapcsoló LC1E400A 380V műszaki adatok
Általános jellemzők
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Control
Típus: Mágneskapcsoló (kontaktor)
Rövid terméknév: LC1E
Alkalmazás: Motorvezérlés, Rezisztív terhelés
Felhasználási kategória: AC-3, AC-3e, AC-1
Pólusok leírása: 3P
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: Főáramkör: <= 690 V AC 50/60 Hz
Névleges üzemi áram [Ie]: 400 A (55 °C alatt) <= 440 V AC AC-3 főáramkörnél
Névleges üzemi áram [Ie]: 330 A (55 °C alatt) <= 440 V AC AC-3e főáramkörnél
Névleges üzemi áram [Ie]: 500 A (40 °C alatt) <= 440 V AC AC-1 főáramkörnél
Vezérlőáramkör feszültsége [Uc]: 380 V AC 50/60 Hz
Motorteljesítmény
110 kW 220/230 V AC 50/60 Hz
200 kW 380/400 V AC
220 kW 415 V AC
250 kW 440 V AC
257 kW 500 V AC
280 kW 660/690 V AC
További műszaki adatok
Pólusok kialakítása: 3 NO
Konvencionális szabad levegőn történő hőáram: 500 A (40 °C) főáramkörnél
Bekapcsolási áramerősség: 4000 A 440 V AC főáramkör IEC 60947-4-1
Névleges megszakítóképesség: 3200 A 440 V főáramkör IEC 60947
Rövid idejű áramterhelhetőség: 3600 A 40 °C - 10 s főáramkörnél
Biztosíték besorolás: 10 A gG <= 690 V, 1-es típusú koordináció, vezérlőáramkör IEC 60947-5-1
Biztosíték besorolás: 630 A gG <= 690 V, 1-es típusú koordináció, főáramkör
Átlagos impedancia: 0,26 mOhm - Ith 500 A 50 Hz főáramkörnél
Teljesítménydisszipáció pólusonként: 42 W AC-3, 65 W AC-1
Névleges szigetelési feszültség: 690 V IEC 60947-4-1
Túlfeszültség kategória: III
Szennyezettségi fok: 3
Névleges lökőfeszültség-állóság: 8 kV nem csatlakoztatott tekercs a főáramkörhöz IEC 60947
Mechanikai élettartam: 4000000 ciklus
Elektromos élettartam: 250000 ciklus AC-1, 600000 ciklus AC-3
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültséghatárai: 0,85...1,1 Uc (-5…55 °C) működési 50/60 Hz
Vezérlőáramkör feszültséghatárai: 0,35...0,5 Uc (-5…55 °C) elengedési 50/60 Hz
Bekapcsolási teljesítményfelvétel: 1075 VA 50 Hz cos phi 0,9 (20 °C-nál)
Bekapcsolási teljesítményfelvétel: 1075 VA 60 Hz cos phi 0,9 (20 °C-nál)
Tartó teljesítményfelvétel: 15 VA 50 Hz cos phi 0,9 (20 °C-nál)
Tartó teljesítményfelvétel: 15 VA 60 Hz cos phi 0,9 (20 °C-nál)
Hődisszipáció: 14 W vezérlőáramkörnél
Működési idő: 100...170 ms nyitásnál
Működési idő: 40...75 ms zárásnál
Maximális működési sebesség: 2400 kapcsolás/óra 55 °C
Mechanikai jellemzők
Szerelési mód: Lemezre
IP védettségi fokozat: IP00 IEC 60529
Mechanikai robusztusság: Rezgések nyitott kontaktornál (1,5 Gn, 5...300 Hz)
Mechanikai robusztusság: Ütések nyitott kontaktornál (6 Gn 11 ms-ig)
Mechanikai robusztusság: Rezgések zárt kontaktornál (5 Gn, 5...300 Hz)
Mechanikai robusztusság: Ütések zárt kontaktornál (15 Gn 11 ms-ig)
Magasság: 375 mm
Szélesség: 213 mm
Mélység: 219 mm
Környezeti jellemzők
Szabványok: IEC 60947-5-1, IEC 60947-1, IEC 60947-4-1
Tanúsítványok: EAC, CE
Megengedett környezeti hőmérséklet: -20...70 °C Uc mellett
Megengedett környezeti hőmérséklet: -60...80 °C tárolás
Megengedett környezeti hőmérséklet: -5...55 °C működés
Üzemi magasság: 3000 m teljesítménycsökkenés nélkül
Tűzállóság: 850 °C IEC 60695-2-1
