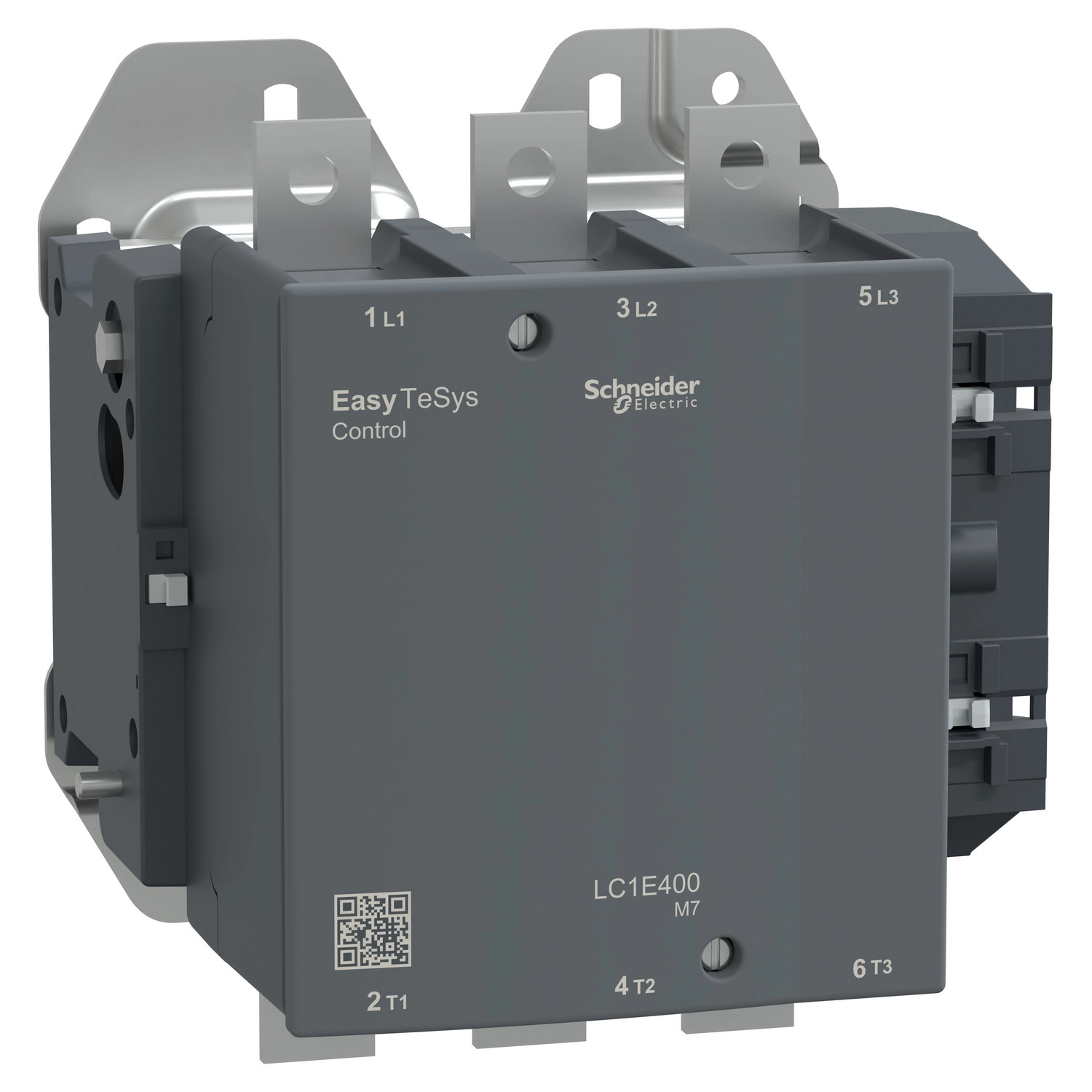

Schneider Electric Easypact TVS - LC1E400M7 - 3P mágneskapcsoló LC1E400A 220V
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A LC1E400M7 modell 400 A névleges üzemi áramot biztosít AC-3 felhasználási kategóriában és 330 A-t AC-3e kategóriában, mindkettőt <= 440 V AC feszültségen és 55 °C alatti környezeti hőmérsékleten. AC-1 kategóriában pedig akár 500 A áramerősséget is képes kapcsolni 40 °C alatti hőmérsékleten. A vezérlőáramkör 220 V AC 50/60 Hz táplálással működik, ami széles körű kompatibilitást biztosít a legtöbb ipari környezetben. A kontaktor kiemelkedő teljesítményt nyújt, hiszen akár 280 kW-os motorteljesítményt is képes kapcsolni 660/690 V AC hálózaton, de kisebb feszültségszinteken is lenyűgöző értékeket produkál: 220/230 V AC-nél 110 kW, 380/400 V AC-nél 200 kW, 415 V AC-nél 220 kW, 440 V AC-nél 250 kW, valamint 500 V AC-nél 257 kW motorteljesítményt biztosít.
A műszaki specifikációk között kiemelendő a 4000 A bekapcsolási képesség 440 V AC feszültségen (IEC 60947-4-1 szerint), valamint a 3200 A megszakítási képesség 440 V feszültségen (IEC 60947 szerint). A készülék rövid idejű áramerősség-állósága (Icw) 3600 A 10 másodpercig 40 °C-on. A csatlakozásai rugalmasak: a főáramkör kábelszemes vagy sínes kialakítással csatlakoztatható, míg a vezérlőáramkör csavaros sorkapcsokkal rendelkezik. A főáramkör meghúzási nyomatéka 35 Nm, a vezérlőáramköré pedig 1,2 Nm. Az LC1E400M7 kiemelkedő mechanikai élettartammal büszkélkedhet: 4.000.000 kapcsolási ciklus, míg elektromos élettartama AC-1 kategóriában 250.000, AC-3 kategóriában pedig 600.000 ciklus. A kontaktor hőmérséklet-tartománya szintén figyelemre méltó: -5...55 °C működési, -20...70 °C üzemi és -60...80 °C tárolási hőmérséklet.
Az LC1E400M7 kontaktor kompakt méretekkel rendelkezik: 375 mm magasság, 213 mm szélesség és 219 mm mélység, amely elősegíti a helytakarékos beépítést kapcsolószekrényekbe vagy egyéb ipari környezetbe. Mechanikai robusztussága is kiemelkedő: nyitott állapotban 1,5 Gn rezgésállóság 5-300 Hz között és 6 Gn lökésállóság 11 ms-ig, míg zárt állapotban 5 Gn rezgésállóság 5-300 Hz között és 15 Gn lökésállóság 11 ms-ig. A készülék védettsége IP00 az IEC 60529 szerint, így védőburkolat nélkül nem alkalmas közvetlen érintés elleni védelemre. Az LC1E400M7 megfelel az IEC 60947-4-1, IEC 60947-5-1 és IEC 60947-1 szabványoknak, rendelkezik EAC és CE tanúsítvánnyal, ami biztosítja a nemzetközi előírásoknak való megfelelést és a globális piacokon való alkalmazhatóságot.
Schneider Easy TeSys Control LC1E400M7 mágneskapcsoló műszaki adatok
Általános adatok
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Control
Terméktípus: Mágneskapcsoló
Rövidítés: LC1E
Alkalmazás: Motorvezérlés, Ellenállásos terhelés
Felhasználási kategória: AC-3, AC-3e, AC-1
Pólusok leírása: 3P
Villamos jellemzők
Névleges üzemi feszültség [Ue]: Erőáramkör: <= 690 V AC 50/60 Hz
Névleges üzemi áram [Ie]: 400 A (< 55 °C) <= 440 V AC AC-3 erőáramkörhöz
Névleges üzemi áram [Ie]: 330 A (< 55 °C) <= 440 V AC AC-3e erőáramkörhöz
Névleges üzemi áram [Ie]: 500 A (< 40 °C) <= 440 V AC AC-1 erőáramkörhöz
Vezérlőáramkör feszültsége [Uc]: 220 V AC 50/60 Hz
Motorteljesítmény
Motorteljesítmény: 110 kW 220/230 V AC 50/60 Hz
Motorteljesítmény: 200 kW 380/400 V AC
Motorteljesítmény: 220 kW 415 V AC
Motorteljesítmény: 250 kW 440 V AC
Motorteljesítmény: 257 kW 500 V AC
Motorteljesítmény: 280 kW 660/690 V AC
Kontakt jellemzők
Érintkező összetétel: 3 NO
Konvencionális szabad levegős termikus áram [Ith]: 500 A (40 °C) erőáramkörhöz
Névleges bekapcsolási képesség [Irms]: 4000 A 440 V AC erőáramkörhöz az IEC 60947-4-1 szerint
Névleges megszakítási képesség: 3200 A 440 V erőáramkörhöz az IEC 60947 szerint
Névleges rövid idejű áramerősség [Icw]: 3600 A 40 °C - 10 s erőáramkörhöz
Védelmi és villamos adatok
Biztosító névleges értéke: 10 A gG <= 690 V 1-es típusú koordináció vezérlőáramkörhöz az IEC 60947-5-1 szerint
Biztosító névleges értéke: 630 A gG <= 690 V 1-es típusú koordináció erőáramkörhöz
Átlagos impedancia: 0,26 mOhm - Ith 500 A 50 Hz erőáramkörhöz
Teljesítmény disszipáció pólusonként: 42 W AC-3
Teljesítmény disszipáció pólusonként: 65 W AC-1
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-4-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 8 kV tekercs nem csatlakoztatva az erőáramkörhöz az IEC 60947 szerint
Vezérlőáramkör jellemzők
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramköri feszültséghatárok: 0,85...1,1 Uc (-5…55 °C): működési 50/60 Hz
Vezérlőáramköri feszültséghatárok: 0,35...0,5 Uc (-5…55 °C): elengedési 50/60 Hz
Bekapcsolási teljesítményfelvétel: 1075 VA 50 Hz cos phi 0,9 (20 °C-nál)
Bekapcsolási teljesítményfelvétel: 1075 VA 60 Hz cos phi 0,9 (20 °C-nál)
Tartási teljesítményfelvétel: 15 VA 50 Hz cos phi 0,9 (20 °C-nál)
Tartási teljesítményfelvétel: 15 VA 60 Hz cos phi 0,9 (20 °C-nál)
Hődisszipáció: 14 W vezérlőáramkörnél
Működési idők
Működési idő: 100...170 ms nyitáskor
Működési idő: 40...75 ms záráskor
Maximális kapcsolási frekvencia: 2400 ciklus/óra 55 °C
Mechanikai jellemzők
Mechanikai élettartam: 4000000 ciklus
Villamos élettartam: 250000 ciklus AC-1
Villamos élettartam: 600000 ciklus AC-3
Mechanikai robusztusság: Rezgés nyitott kontaktor (1,5 Gn, 5...300 Hz)
Mechanikai robusztusság: Ütés nyitott kontaktor (6 Gn 11 ms-ig)
Mechanikai robusztusság: Rezgés zárt kontaktor (5 Gn, 5...300 Hz)
Mechanikai robusztusság: Ütés zárt kontaktor (15 Gn 11 ms-ig)
Méretek és súly
Magasság: 375 mm
Szélesség: 213 mm
Mélység: 219 mm
Környezeti jellemzők
Szabványok: IEC 60947-4-1, IEC 60947-5-1, IEC 60947-1
Termék tanúsítványok: EAC, CE
IP védettségi fokozat: IP00 az IEC 60529 szerint
Megengedett környezeti hőmérséklet: -20…70 °C Uc mellett
Megengedett környezeti hőmérséklet: -60…80 °C tárolás
Megengedett környezeti hőmérséklet: -5…55 °C működés
Üzemi tengerszint feletti magasság: 3000 m derating nélkül
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
