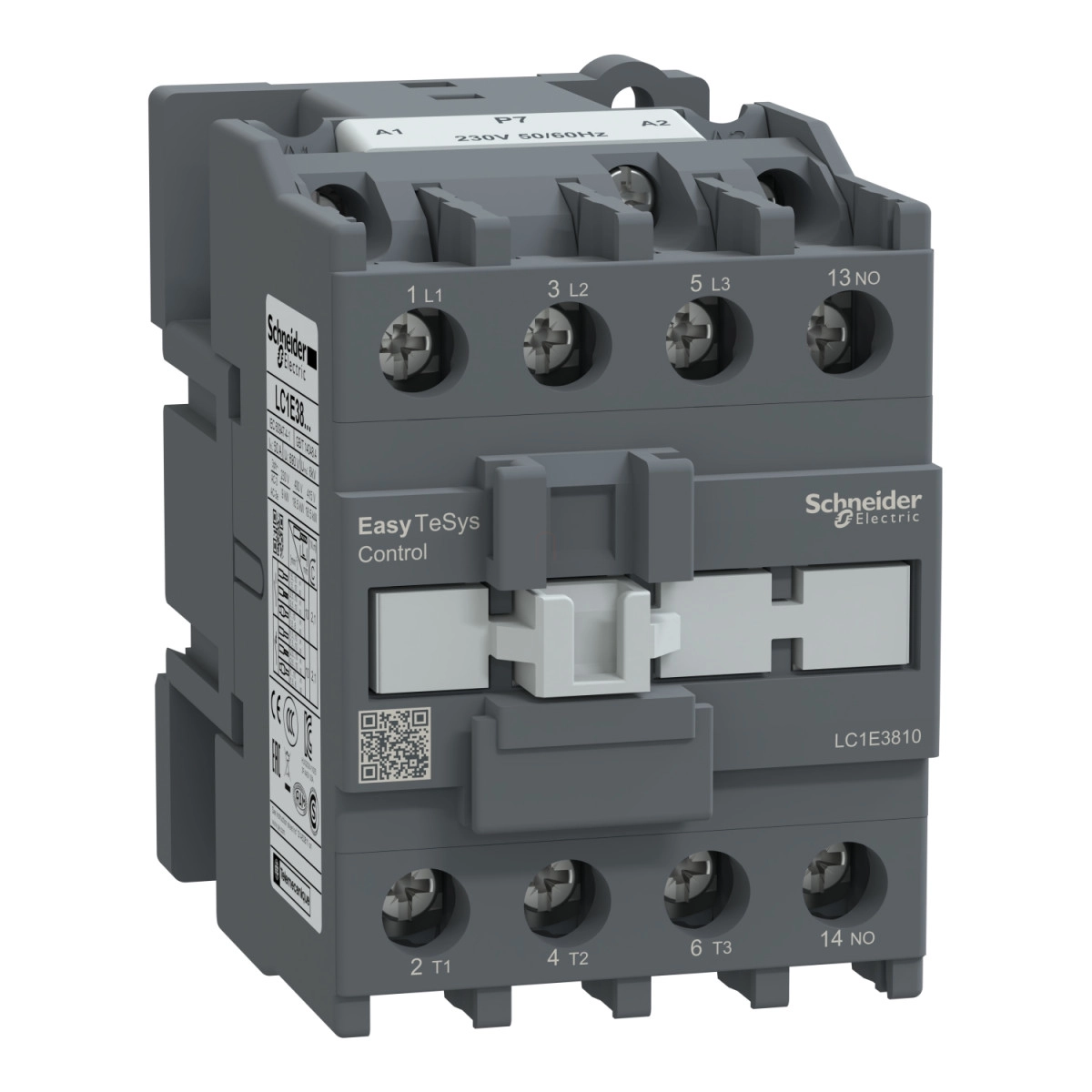

Schneider Electric Easypact TVS - LC1E3810P7 -mágneskapcsoló 38A 1NO 230VAC műszaki adatok
Főbb jellemzők
Termékcsalád: Easy TeSys
Termékcsalád neve: Easy TeSys Control
Terméktípus: Mágneskapcsoló
Rövid típusnév: LC1E
Alkalmazás: Motorvezérlés, rezisztív terhelés
Felhasználási kategória: AC-3, AC-3e, AC-1
Pólusok leírása: 3P
Üzemi jellemzők
Névleges üzemi feszültség: Power circuit: <= 690 V AC 50/60 Hz
Névleges üzemi áram: 38 A (at <55 °C) at <= 440 V AC AC-3 for power circuit
Névleges üzemi áram: 38 A (at <55 °C) at <= 440 V AC AC-3e for power circuit
Névleges üzemi áram: 50 A (at <55 °C) at <= 440 V AC AC-1 for power circuit
Vezérlőáramkör feszültsége: 230 V AC 50/60 Hz
Kiegészítő jellemzők
Motorteljesítmény kW: 9 kW at 220/230 V AC
Motorteljesítmény kW: 18.5 kW at 380/400 V AC
Motorteljesítmény kW: 18.5 kW at 415/440 V AC 50/60 Hz
Motorteljesítmény kW: 18.5 kW at 500 V AC
Motorteljesítmény kW: 18.5 kW at 660/690 V AC
Motorteljesítmény kW: 18.5 kW at 440 V
Pólusérintkező összetétele: 3 NO
Konvencionális hőáram: 50 A (at 55 °C) for power circuit
Irms névleges bekapcsolóképesség: 494 A at 440 V AC for power circuit conforming to IEC 60947-4-1
Névleges megszakítóképesség: 323 A at 440 V for power circuit conforming to IEC 60947
Műszaki paraméterek
Átlagos impedancia: 2.5 mOhm - Ith 50 A 50 Hz for power circuit
Teljesítménydisszipáció pólusonként: 2.9 W AC-3
Teljesítménydisszipáció pólusonként: 5 W AC-1
Névleges szigetelési feszültség: 690 V conforming to IEC 60947-4-1
Túlfeszültség-kategória: III
Szennyezettségi fok: 3
Névleges lökőfeszültség-állóság: 6 kV coil not connected to the power circuit conforming to IEC 60947
Tartósság
Mechanikai élettartam: 8000000 cycles
Elektromos élettartam: 350000 cycles AC-1
Elektromos élettartam: 900000 cycles AC-3
Vezérlés
Vezérlőáramkör típusa: AC at 50/60 Hz
Vezérlőáramkör feszültséghatárai: 0.85...1.1 Uc (-5…55 °C):operational 50/60 Hz
Vezérlőáramkör feszültséghatárai: 0.3...0.6 Uc (-5…55 °C):drop-out 50/60 Hz
Bekapcsolási teljesítmény VA-ben: 95 VA 50 Hz cos phi 0.75 (at 20 °C)
Bekapcsolási teljesítmény VA-ben: 95 VA 60 Hz cos phi 0.75 (at 20 °C)
Tartó teljesítményfelvétel VA-ben: 8.3 VA 50 Hz cos phi 0.3 (at 20 °C)
Tartó teljesítményfelvétel VA-ben: 8.5 VA 60 Hz cos phi 0.3 (at 20 °C)
Hőleadás: 2…3 W for control circuit
Működési idő
Működési idő: 12...22 ms on closing
Működési idő: 4...19 ms on opening
Maximum működési sebesség: 1800 cyc/h 60 °C
Segédérintkező
Segédérintkező-összetétel: 1 NO
Minimális kapcsolási feszültség: 17 V for control circuit
Minimális kapcsolási áram: 5 mA for control circuit
Szigetelési ellenállás: > 10 MOhm for control circuit
Méretek
Magasság: 84 mm
Szélesség: 56 mm
Mélység: 86 mm
Környezet
IP védelmi fokozat: IP2X conforming to IEC 60529
Védőkezelés: TH (pollution degree 3) conforming to IEC 60068-2-30 test Db
Megengedett környezeti hőmérséklet az eszköz körül: -20…70 °C at Uc
Megengedett környezeti hőmérséklet az eszköz körül: -60…80 °C storage
Megengedett környezeti hőmérséklet az eszköz körül: -5…55 °C operation
Üzemi magasság: 3000 m without derating
Tűzállóság: 850 °C conforming to IEC 60695-2-1
Mechanikai robusztusság: Vibrations contactor open (1.5 Gn, 5...300 Hz)
Mechanikai robusztusság: Vibrations contactor closed (3 Gn, 5...300 Hz)
Mechanikai robusztusság: Shocks contactor closed (10 Gn for 11 ms)
Mechanikai robusztusság: Shocks contactor open (6 Gn for 11 ms)
Tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-1, IEC 60947-4-1
Terméktanúsítványok: EAC, CE
