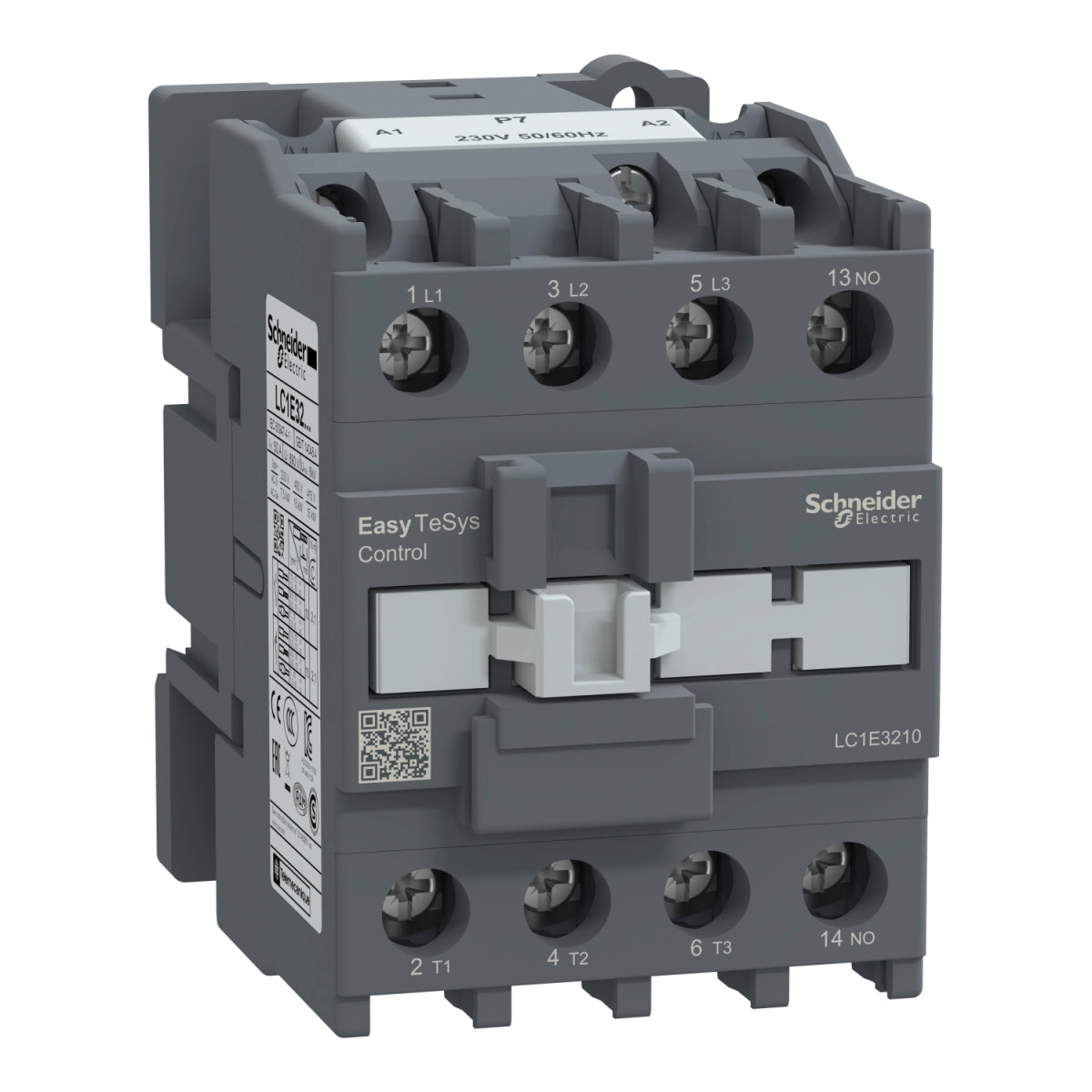

A Schneider Electric Easy TeSys Control sorozatába tartozó LC1E3210P7 mágneskapcsoló egy rendkívül megbízható és sokoldalú villamos vezérlőeszköz, amely elsősorban motorvezérlési és ellenállásos terhelések kapcsolására lett kifejlesztve. Ez a 3P (3NO) kivitelű kontaktor kiválóan alkalmazható ipari és kereskedelmi környezetben, ahol magas üzemi követelményeknek kell megfelelni.
A LC1E3210P7 modell AC-3, AC-3e és AC-1 felhasználási kategóriákba sorolható, ami azt jelenti, hogy tökéletesen alkalmas kalickás aszinkron motorok indítására, üzemeltetésére és megállítására, valamint tisztán ohmos terhelések kapcsolására. A névleges üzemi áram 32 A (<55 °C környezeti hőmérsékleten) AC-3 és AC-3e alkalmazásoknál, valamint 50 A AC-1 alkalmazásoknál, mindegyik esetben 440 V-ig. A vezérlőtekercs 230 V AC 50/60 Hz feszültséggel működik, ami a leggyakoribb ipari feszültségszint Európában. A termék 690 V névleges szigetelési feszültséggel rendelkezik, és 3-as túlfeszültségi kategóriába tartozik.
Motorteljesítmény szempontjából a kontaktor rendkívül rugalmas: 7,5 kW-os motorokat képes kapcsolni 220/230 V-on, míg 380/400 V-on, 415/440 V-on, 500 V-on és 660/690 V-on egyaránt 15 kW-os, illetve 660...690 V-on akár 18,5 kW-os motorokat is kezelhet. A termék rendelkezik 1 NO segédérintkezővel, így a visszajelzés és a vezérlési logika kiépítése is egyszerűen megoldható. A mágneskapcsoló bekapcsolási képessége 416 A 440 V AC-nél, míg a megszakítási képessége 272 A 440 V-nál, mindkettő teljesíti az IEC 60947-4-1 szabvány követelményeit. A névleges rövid idejű zárlati áramerősség (Icw) 260 A 10 másodpercre, 138 A 60 másodpercre, illetve 60 A 600 másodpercre.
A mechanikai és villamos élettartam szintén kiemelkedő: a kontaktor 8 millió mechanikai és 1 millió villamos kapcsolási ciklust képes teljesíteni AC-3 üzemmódban, valamint 350.000 ciklust AC-1 üzemmódban. Ez hosszú élettartamot biztosít még intenzív használat mellett is. A működési idő záráskor 12-22 ms, nyitáskor 4-19 ms, a maximális kapcsolási gyakoriság pedig 1800 ciklus/óra 60 °C-on. A vezérlőkör feszültségtartománya működéskor a névleges érték 0,85-1,1-szerese, míg elengedéskor 0,3-0,6-szorosa. A termék kompakt méretekkel rendelkezik: 84 mm magasság, 56 mm szélesség és 86 mm mélység, a tömege mindössze 0,45 kg. Felszerelhető DIN sínre vagy lapra, és IP2X védettségi fokozattal rendelkezik az IEC 60529 szerint. A működési hőmérséklettartomány -5...55 °C, tárolási hőmérséklettartomány -60...80 °C.
Schneider Electric Easypact TVS - LC1E3210P7 -mágneskapcsoló 32A 1NO 230VAC műszaki adatok
Főbb jellemzők
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Control
Terméktípus: Mágneskapcsoló
Rövid megnevezés: LC1E
Alkalmazás: Motorvezérlés, Ellenállásos terhelés
Felhasználási kategória: AC-3, AC-3e, AC-1
Pólusok leírása: 3P
Elektromos jellemzők
Névleges üzemi feszültség: ≤ 690 V AC 50/60 Hz
Névleges üzemi áram: 32 A (≤55 °C) ≤ 440 V AC AC-3 esetén, 32 A (≤55 °C) ≤ 440 V AC AC-3e esetén, 50 A (≤55 °C) ≤ 440 V AC AC-1 esetén
Vezérlőkör feszültsége: 230 V AC 50/60 Hz
Motorteljesítmény: 7,5 kW 220/230 V AC esetén, 15 kW 380/400 V AC esetén, 15 kW 415/440 V AC esetén, 15 kW 500 V AC esetén, 15 kW 660/690 V AC esetén, 18,5 kW 660...690 V esetén
Érintkező összetétel: 3 NO
Segédérintkező összetétel: 1 NO
Konvencionális hőáram: 50 A (55 °C) erősáramú körben
Bekapcsolási képesség: 416 A 440 V AC erősáramú körben az IEC 60947-4-1 szerint
Megszakítási képesség: 272 A 440 V erősáramú körben az IEC 60947 szerint
Névleges rövid idejű áramerősség: 260 A 40 °C - 10 s erősáramú körben, 138 A 40 °C - 60 s erősáramú körben, 60 A 40 °C - 600 s erősáramú körben
Névleges szigetelési feszültség: 690 V az IEC 60947-4-1 szerint
Mechanikai jellemzők
Mechanikai élettartam: 8000000 ciklus
Elektromos élettartam: 1000000 ciklus AC-3, 350000 ciklus AC-1
Működési idő: 12...22 ms záráskor, 4...19 ms nyitáskor
Maximális működési gyakoriság: 1800 ciklus/óra 60 °C
Fizikai jellemzők
IP védettség: IP2X az IEC 60529 szerint
Működési hőmérséklet: -5...55 °C
Tárolási hőmérséklet: -60...80 °C
Magasság: 84 mm
Szélesség: 56 mm
Mélység: 86 mm
Tanúsítványok és szabványok
Szabványok: IEC 60947-1, IEC 60947-5-1, IEC 60947-4-1
Terméktanúsítványok: EAC, CE
