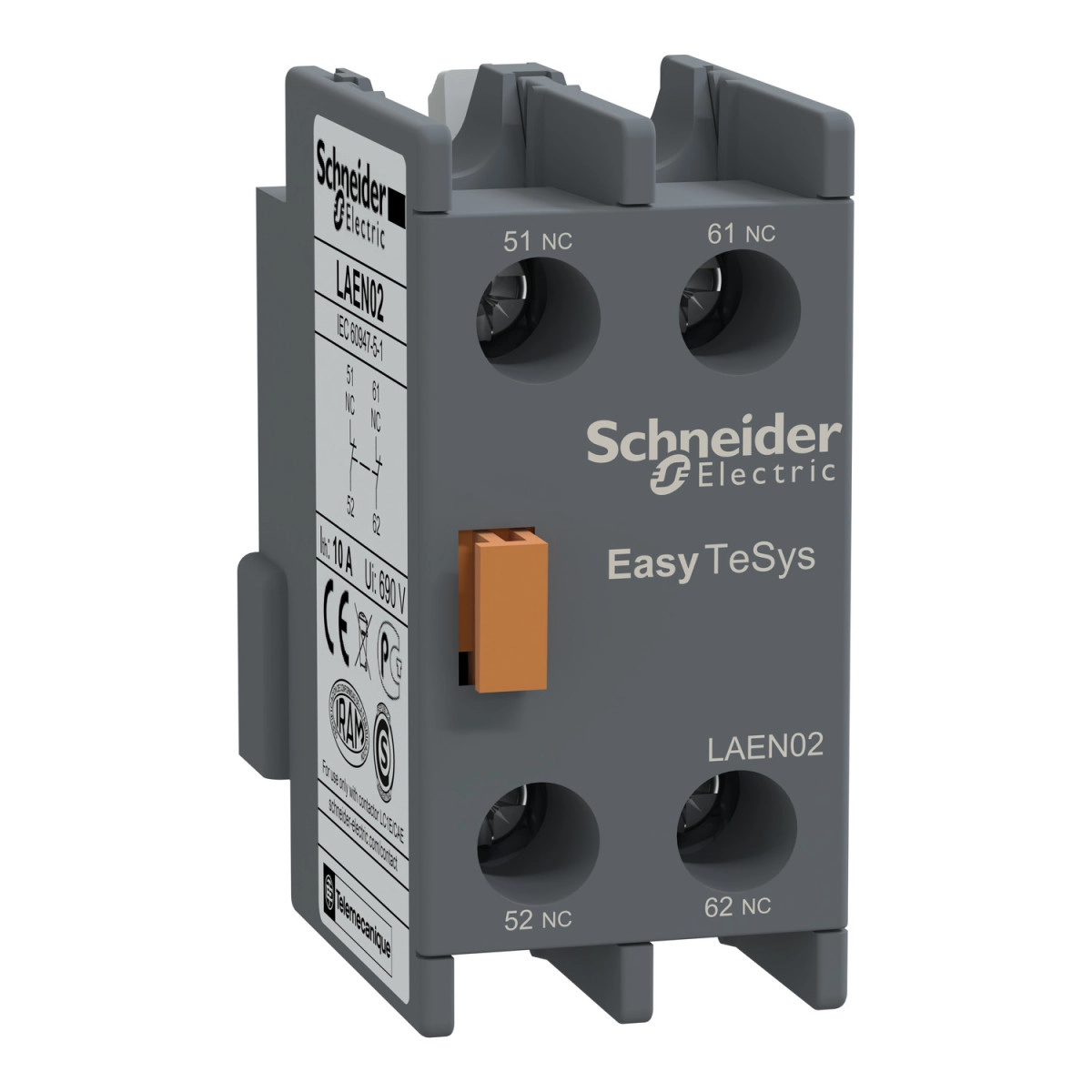

A Schneider Electric Easy TeSys Control termékcsaládjába tartozó LAEN02 segédérintkező blokk egy rendkívül megbízható és sokoldalú kiegészítő elem, amely kifejezetten a LC1E/CAE mágneskapcsolókhoz lett kifejlesztve. Ez a szürke (RAL 7011) színű, kompakt kialakítású segédérintkező blokk 2 NC (alaphelyzetben zárt) érintkezővel rendelkezik, amelyek jelzési feladatokra optimalizáltak.
A LAEN02 segédérintkező kompatibilis az EasyPact és EasyPact TVS LC1E termékcsaláddal, és előre szerelhető kivitelben készül. Az érintkezők működése azonnali, ami gyors visszajelzést biztosít a rendszerállapotról. A 690 V névleges szigetelési feszültség (Ui) és maximum 690 V névleges üzemi feszültség (Ue) lehetővé teszi a termék széles körű alkalmazását különböző ipari környezetekben. A konvencionális szabad levegőben mért termikus áram (Ith) 8 A 60 °C-on, míg a névleges bekapcsolási képesség (Irms) 140 A AC az IEC 60947-5-1 szabvány szerint.
A LAEN02 segédérintkező kiemelkedő rövidtávú zárlati áramerősség tűrést biztosít: 100 A 1 másodpercig, 120 A 500 milliszekundumig, illetve 140 A 100 milliszekundumig. A védelem GG típusú 10 A-es biztosítékkal történik. A termék mechanikai élettartama rendkívül magas, 10 millió kapcsolási ciklus, ami hosszú távú, megbízható működést garantál. A minimális kapcsolási áram 5 mA, a minimális kapcsolási feszültség pedig 17 V. Az NC és NO érintkezők közötti átfedés nélküli idő mindössze 1,5 ms, mind gerjesztés, mind lekapcsolás esetén. A szigetelési ellenállás meghaladja a 10 MOhm értéket, ami kiváló elektromos szigetelési tulajdonságokra utal.
A termék csatlakoztatása csavaros kapcsokkal történik, és többféle kábelezési lehetőséget kínál: 1 mm²-es vagy 2,5 mm²-es szilárd vagy rugalmas vezetékekkel, végelzáróval vagy anélkül, 6 mm külső átmérővel. A LAEN02 segédérintkező blokk IP20 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, és széles üzemi hőmérséklet-tartományban (-5...55 °C) használható. Tárolási hőmérséklet-tartománya -60...80 °C, és 3000 m-es tengerszint feletti magasságig használható teljesítménycsökkenés nélkül. A termék megfelel az IEC 60947-5-1 szabványnak és rendelkezik GOST tanúsítvánnyal, ami garantálja a nemzetközi minőségi és biztonsági előírásoknak való megfelelést. A Schneider Electric LAEN02 segédérintkező ideális választás olyan alkalmazásokhoz, ahol megbízható jelzési funkcióra van szükség, különösen ipari vezérlésekben és automatizálási rendszerekben.
Schneider Electric Easypact TVS - LAEN02 -mágneskapcsoló segédérintkező 2NC műszaki adatok
Fő tulajdonságok
Termékcsalád: Easy TeSys
Termékcsalád típusa: Easy TeSys Control
Terméktípus: Segédérintkező blokk
Eszköz alkalmazás: Jelzés
Eszköz rövid neve: LAEN
Szín: Szürke (RAL 7011)
Kiegészítő adatok
Kompatibilitás: EasyPact EasyPact TVS LC1E
Szerelési hely: Előlapi
Segédérintkezők működése: Azonnali
Pólusok konfigurációja: 2 NC
Névleges szigetelési feszültség [Ui]: 690 V - vezérlő áramkör, IEC 60947-5-1 szabvány szerint
Névleges üzemi feszültség [Ue]: <= 690 V
Konvencionális termikus áram [Ith]: 8 A (60 °C-on)
Névleges bekapcsolási képesség [Irms]: 140 A AC, IEC 60947-5-1 szabvány szerint
Rövid idejű áramerősség [Icw]: 100 A - 1 s
120 A - 500 ms
140 A - 100 ms
Védelem típusa: GG biztosíték 10 A
Mechanikai élettartam: 10 millió ciklus
Minimum kapcsolási áram: 5 mA
Minimum kapcsolási feszültség: 17 V
Átfedés nélküli idő: 1,5 ms gerjesztéskor, nincs átfedés NC és NO érintkezők között
1,5 ms lekapcsoláskor, nincs átfedés NC és NO érintkezők között
Szigetelési ellenállás: > 10 MOhm
Környezeti jellemzők
Környezeti jellemzők: Standard környezet
Szabványok: IEC 60947-5-1
Terméktanúsítványok: GOST
IP védettség: IP20 az IEC 60529 szerint
Védőkezelés: TH az IEC 60068 szerint
Üzemi környezeti hőmérséklet: -5...55 °C
Tárolási környezeti hőmérséklet: -60...80 °C
Üzemi magasság: 3000 m teljesítménycsökkenés nélkül
