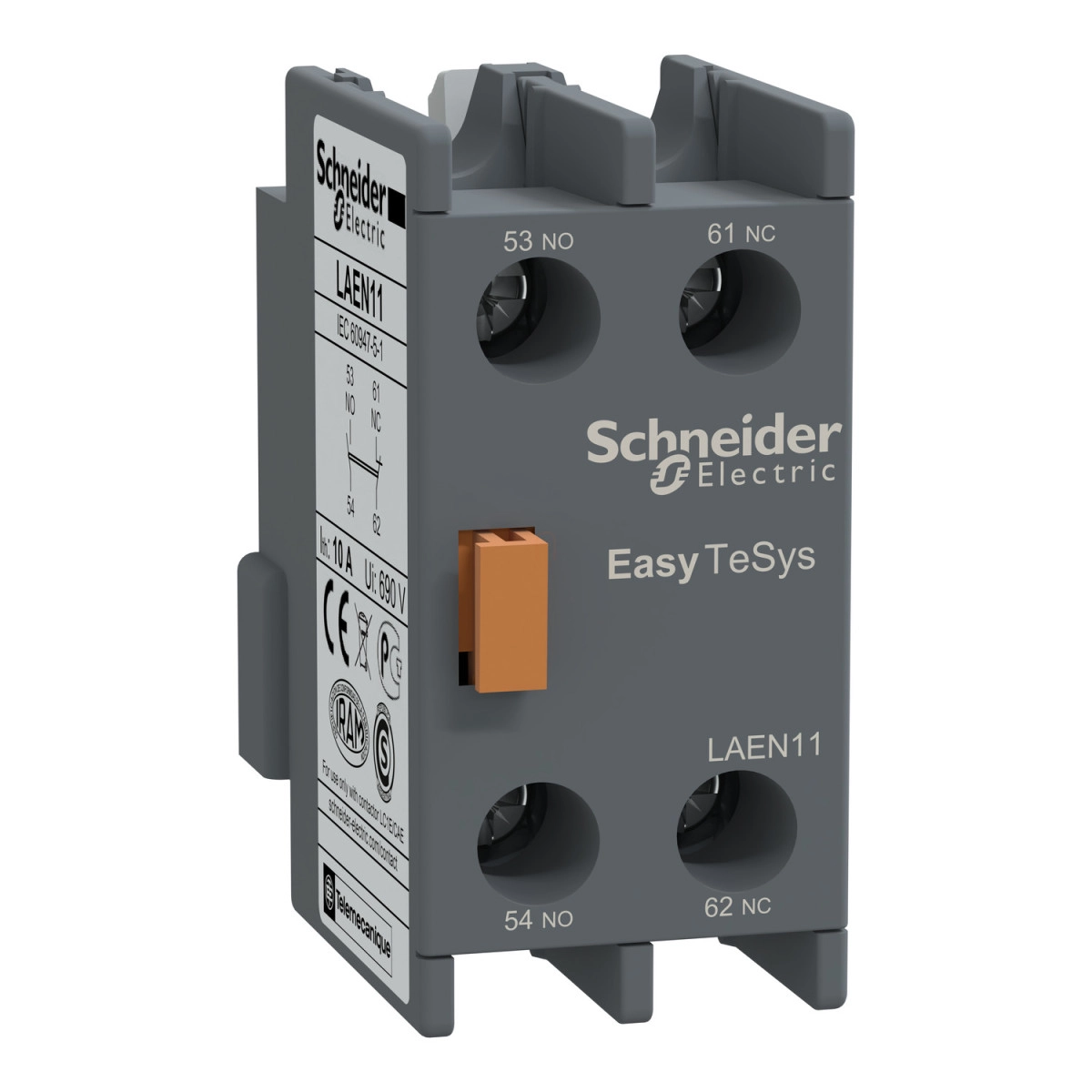

A Schneider Electric Easy TeSys Control termékkategóriába tartozó LAEN11 segédérintkező blokk egy professzionális villamos komponens, amely elsősorban ipari alkalmazásokhoz és vezérlőrendszerekhez készült. Ez a kompakt kialakítású, szürke (RAL 7011) színű segédérintkező blokk tökéletes kiegészítője az EasyPact EasyPact TVS LC1E sorozatú mágneskapcsolóknak, jelentősen bővítve azok funkcionalitását és felhasználási területét.
A LAEN11 segédérintkező blokk 1 NO (záró) és 1 NC (nyitó) érintkezővel rendelkezik, amelyek pillanatnyi működésűek. Az érintkezők elrendezése optimalizált a különböző vezérlési és jelzési feladatokhoz, így kiválóan alkalmas állapotjelzésre. Az érintkezők között nincs átfedés, ami biztosítja a pontos és megbízható működést - a specifikáció szerint a nem-átfedési idő mindössze 1,5 ms mind bekapcsoláskor, mind kikapcsoláskor. A termék névleges szigetelési feszültsége (Ui) 690 V a vezérlő áramkör esetében, ami megfelel az IEC 60947-5-1 szabványnak, míg az üzemi feszültség (Ue) szintén maximum 690 V lehet. A konvencionális hőáram (Ith) értéke 8 A 60°C-on, ami megfelelő áramvezetési képességet biztosít a legtöbb vezérlési alkalmazáshoz.
A LAEN11 modul műszaki paraméterei impozánsak: névleges bekapcsolási áramerőssége 140 A AC az IEC 60947-5-1 szabványnak megfelelően, míg rövid idejű áramerősség tűrése (Icw) 100 A 1 másodpercig, 120 A 500 milliszekundumig, illetve 140 A 100 milliszekundumig. A minimális kapcsolási áram mindössze 5 mA, a minimális kapcsolási feszültség pedig 17 V, ami rendkívül széles működési tartományt biztosít. A védelmet 10 A-es GG biztosíték látja el. A mechanikai élettartam rendkívül magas, 10 millió kapcsolási ciklus. A készülék szigetelési ellenállása több mint 10 MOhm, ami kiváló elektromos szigetelést garantál. A termék IP20-as védelemmel rendelkezik az IEC 60529 szabvány szerint, és TH védőkezeléssel ellátott az IEC 60068 szabványnak megfelelően.
A szerelés rendkívül egyszerű, a segédérintkező blokk frontálisan csatlakoztatható a megfelelő mágneskapcsolóra. A csatlakozások csavaros kapcsokkal vannak kialakítva, amelyek 1-1 mm² és 2-2,5 mm² keresztmetszetű vezetékek fogadására alkalmasak, mind tömör, mind rugalmas kivitelben, érvéghüvellyel vagy anélkül. Az eszköz működési hőmérséklet-tartománya -5...55 °C, tárolási hőmérséklet-tartománya -60...80 °C, és akár 3000 m tengerszint feletti magasságig használható teljesítménycsökkenés nélkül. A Schneider Electric LAEN11 segédérintkező rendelkezik GOST tanúsítvánnyal, és megfelel az IEC 60947-5-1 szabványoknak, ami biztosítja a nemzetközi előírásoknak való megfelelőséget és a magas minőségi színvonalat.
Schneider Electric Easypact TVS - LAEN11 -mágneskapcsoló segédérintkező 1NO+1NC műszaki adatok
Fő jellemzők
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Control
Termék típusa: Segédérintkező blokk
Alkalmazás: Jelzés
Rövid terméknév: LAEN
Szín: Szürke (RAL 7011)
Kiegészítő tulajdonságok
Kompatibilitás: EasyPact EasyPact TVS LC1E
Szerelési hely: Előlap
Segédérintkezők működése: Azonnali
Érintkező összetétel: 1 NO + 1 NC
Névleges szigetelési feszültség [Ui]: 690 V - vezérlő áramkör, IEC 60947-5-1 szerint
Névleges üzemi feszültség [Ue]: <= 690 V
Konvencionális termikus áram [Ith]: 8 A (60 °C-on)
Névleges bekapcsolási áram: 140 A AC, IEC 60947-5-1 szerint
Névleges rövid idejű áramerősség tűrés [Icw]: 100 A - 1 s
120 A - 500 ms
140 A - 100 ms
Védelem típusa: GG biztosíték 10 A
Mechanikai élettartam: 10 millió ciklus
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Nem-átfedési idő: 1,5 ms bekapcsoláskor, nincs átfedés NC és NO érintkező között
1,5 ms kikapcsoláskor, nincs átfedés NC és NO érintkező között
Szigetelési ellenállás: > 10 MOhm
Csatlakozások
Kapcsok: Vezérlő áramkör: csavaros szorító kapcsok 1-1 mm² - külső átmérő: 6 mm - kábelmerevség: tömör vagy rugalmas érvéghüvellyel
Vezérlő áramkör: csavaros szorító kapcsok 1-1 mm² - külső átmérő: 6 mm - kábelmerevség: tömör vagy rugalmas érvéghüvely nélkül
Vezérlő áramkör: csavaros szorító kapcsok 2-2,5 mm² - külső átmérő: 6 mm - kábelmerevség: tömör vagy rugalmas érvéghüvellyel
Vezérlő áramkör: csavaros szorító kapcsok 2-2,5 mm² - külső átmérő: 6 mm - kábelmerevség: tömör vagy rugalmas érvéghüvely nélkül
Környezeti jellemzők
Környezeti jellemző: Standard környezet
Szabványok: IEC 60947-5-1
Termék tanúsítványok: GOST
IP védettségi fokozat: IP20 az IEC 60529 szerint
Védőkezelés: TH az IEC 60068 szerint
Környezeti levegő hőmérséklet működés közben: -5...55 °C
Környezeti levegő hőmérséklet tárolás során: -60...80 °C
Üzemi magasság: 3000 m teljesítménycsökkenés nélkül
