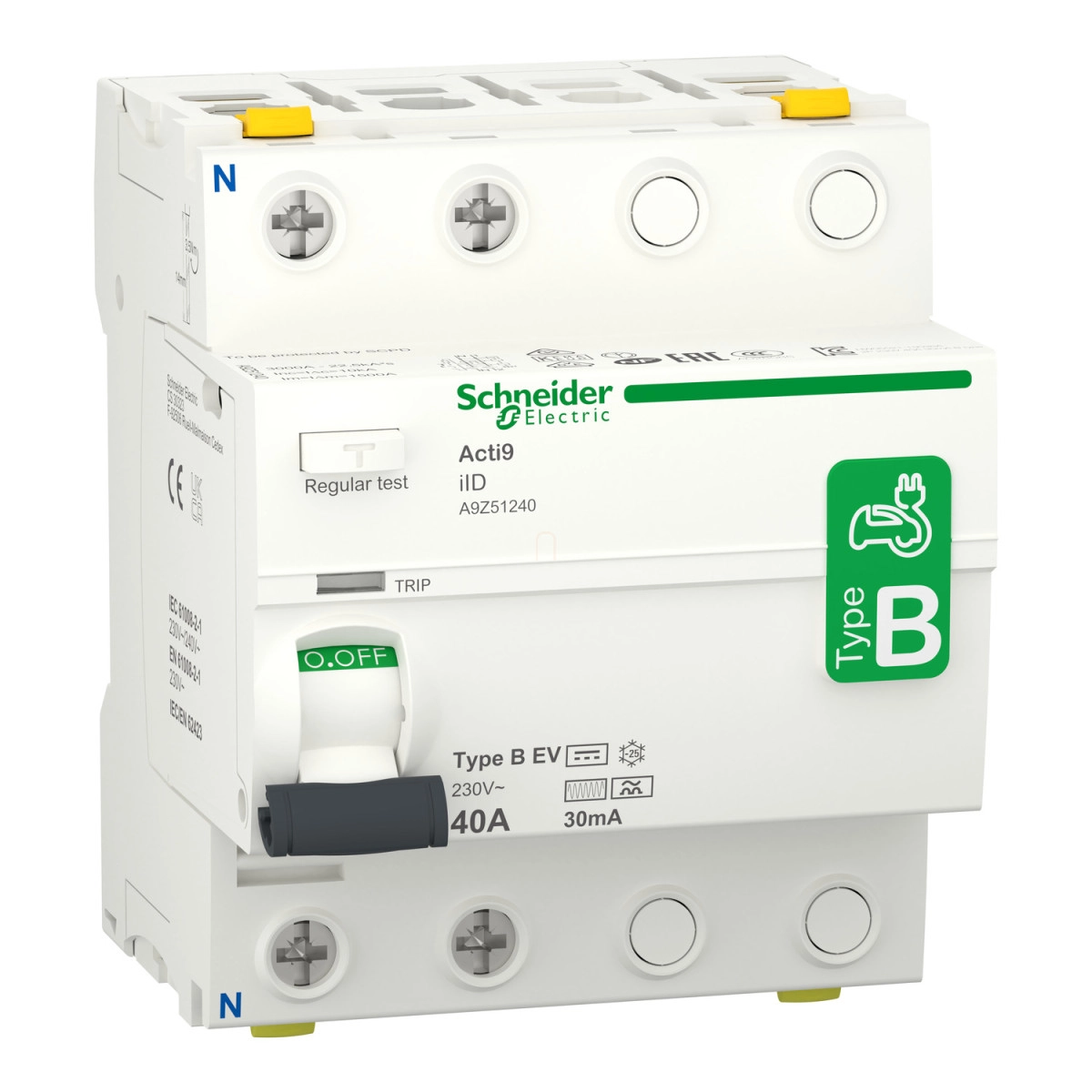

Az Acti9 iID B-EV típusú áram-védőkapcsoló (A9Z51240) a Schneider Electric prémium kategóriás védelmi terméke, amely kifejezetten elektromos járművek töltőállomásaihoz lett fejlesztve. Ez a speciális, B-EV (Electric Vehicle) típusú FI relé tökéletes biztonságot nyújt a modern elektromos járműtöltők különleges igényeihez, miközben megfelelő védelmet biztosít a felhasználók számára.
A készülék 2 pólusú kivitelben készült, 40 amper névleges áramerősséggel és 30 milliamper érzékenységgel, ami ideális egyensúlyt teremt a biztonság és a folyamatos üzemelés között. Az elektromos autótöltők gyakran generálnak olyan egyenáramú vagy nagyfrekvenciás szivárgó áramokat, amelyeket a hagyományos áram-védőkapcsolók nem érzékelnek megfelelően - a B-EV típusú védelem azonban pont ezeknek a speciális szivárgó áramoknak a detektálására lett optimalizálva, így maximális biztonságot nyújt mind az ember, mind a berendezések számára.
A készülék műszaki paraméterei lenyűgözőek: 230V AC névleges feszültségen, 50 Hz hálózati frekvencián működik, pillanatnyi földzárlat védelem funkcióval rendelkezik. A kioldási technológia feszültségfüggetlen, ami megbízható működést garantál változó hálózati feltételek mellett is. 1500A megszakítási és zárlati kapacitással (Idm és Im), valamint 10 kA-es feltételes rövidzárlati áramerősséggel rendelkezik. A szigetelési feszültség (Ui) 250V, míg a lökőfeszültség-állóság (Uimp) 6 kV, ami kiváló védelmet biztosít túlfeszültség esetén. A készüléken kontaktus helyzet kijelző, túláram kijelző és BE/KI kapcsolóállás jelzés is található, megkönnyítve a vizuális ellenőrzést.
A szerelést nagyban megkönnyíti a szabványos DIN sínre pattintható kivitel. A kettős csatlakozók mind az első, mind a hátsó oldalon lehetővé teszik a rugalmas bekötést: elöl 1-35 mm² merev, illetve 1-25 mm² rugalmas vezetékeket fogad, míg hátul 1-25 mm² merev és 1-16 mm² rugalmas vezetékeket lehet csatlakoztatni. A vezeték csupaszolási hossz 14 mm, a meghúzási nyomaték pedig 3,5 Nm. A Schneider Electric Acti9 iID A9Z51240 készülék mechanikai tartóssága 20000, míg elektromos tartóssága 15000 kapcsolási ciklusra van specifikálva, ami hosszú élettartamot biztosít. Az eszköz fehér színű, méretei: 88 mm magas, 72 mm széles, 79 mm mély, és 8 db 9 mm-es osztásegységet foglal el a DIN sínen.
Különleges jellemzője, hogy széles működési hőmérséklet tartományban, -25 és +60 °C között is megbízhatóan üzemel, tárolási hőmérséklet tartománya pedig -40 és +85 °C között van. IP20, illetve moduláris tokozással IP40 védettségi szinttel rendelkezik az IEC 60529 szabvány szerint. A szennyezettségi fokozat 3-as, a túlfeszültségi kategória pedig IV-es. Elektromágneses kompatibilitási szempontból 8/20 µs impulzus állóság mellett 3 kA-t bír el az EN/IEC 61008-1 szabvány szerint. A készülék minőségét a VDE, NF, IMQ és KEMA tanúsítványok igazolják, és megfelel az IEC 61008-2-1, IEC/EN 62423, valamint az EN 61008-2-1 szabványoknak, továbbá CCC és KC minősítésekkel is rendelkezik.
Schneider Electric Acti 9 iID - A9Z51240 - EV áram - védőkapcsoló, B osztály, 2P, 40A, 30mA műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iID
Termék vagy komponens típus: Áram-védőkapcsoló (RCCB)
Eszköz rövid neve: iID
Alkalmazás: Elektromos jármű töltő
Pólusok leírása: 2P
Nulla helyzete: Bal
Névleges áram: 40 A
Hálózat típusa: AC
Hibaáram-érzékenység: 30 mA
Hibaáram-védelem késleltetés: Azonnali
Hibaáram-védelem osztálya: B-EV (elektromos jármű) típus
Minőségi címkék: VDE, NF, IMQ, KEMA
Kiegészítő információk
Eszköz helye a rendszerben: Kimenő, Csoportos betáplálás
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség: 230 V AC 50 Hz
Hibaáram kioldási technológia: Feszültségfüggetlen
Névleges záró és nyitó kapacitás: Idm 1500 A, Im 1500 A
Névleges feltételes rövidzárlati áram: 10 kA
Névleges szigetelési feszültség: 250 V
Névleges lökőfeszültség-állóság: 6 kV
Érintkező helyzetjelző: Igen
Vezérlés típusa: Billenőkapcsoló
Helyi jelzés: Kioldás jelző, BE/KI jelzés
Felszerelési mód: Rápattintható
Felszerelési alap: DIN sín
9 mm osztásegységek: 8
Magasság: 88 mm
Szélesség: 72 mm
Mélység: 79 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 15000 ciklus
Záró opciók leírása: Lakattal zárható eszköz
Csatlakozások - sorkapcsok: Kettős csatlakozó elöl 1...35 mm² merev, Kettős csatlakozó elöl 1...25 mm² hajlékony, Kettős csatlakozó elöl 1...25 mm² hajlékony érvéghüvellyel, Kettős csatlakozó hátul 1...25 mm² merev, Kettős csatlakozó hátul 1...16 mm² hajlékony, Kettős csatlakozó hátul 1...16 mm² hajlékony érvéghüvellyel
Vezeték csupaszolási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 3,5 Nm felső vagy alsó
Környezet
Szabványok: IEC 61008-2-1, IEC/EN 62423, EN 61008-2-1
Terméktanúsítványok: CCC, KC
IP védettség: IP20 az IEC 60529 szerint, IP40 (moduláris tokozás) az IEC 60529 szerint
IK védettség: IK05
Szennyezettségi fokozat: 3
Túlfeszültség kategória: IV
Elektromágneses kompatibilitás: 8/20 µs impulzus állóság, 3 kA az EN/IEC 61008-1 szerint
Üzemi magasság: 0...2000 m
Környezeti működési hőmérséklet: -25...60 °C
Környezeti tárolási hőmérséklet: -40...85 °C
