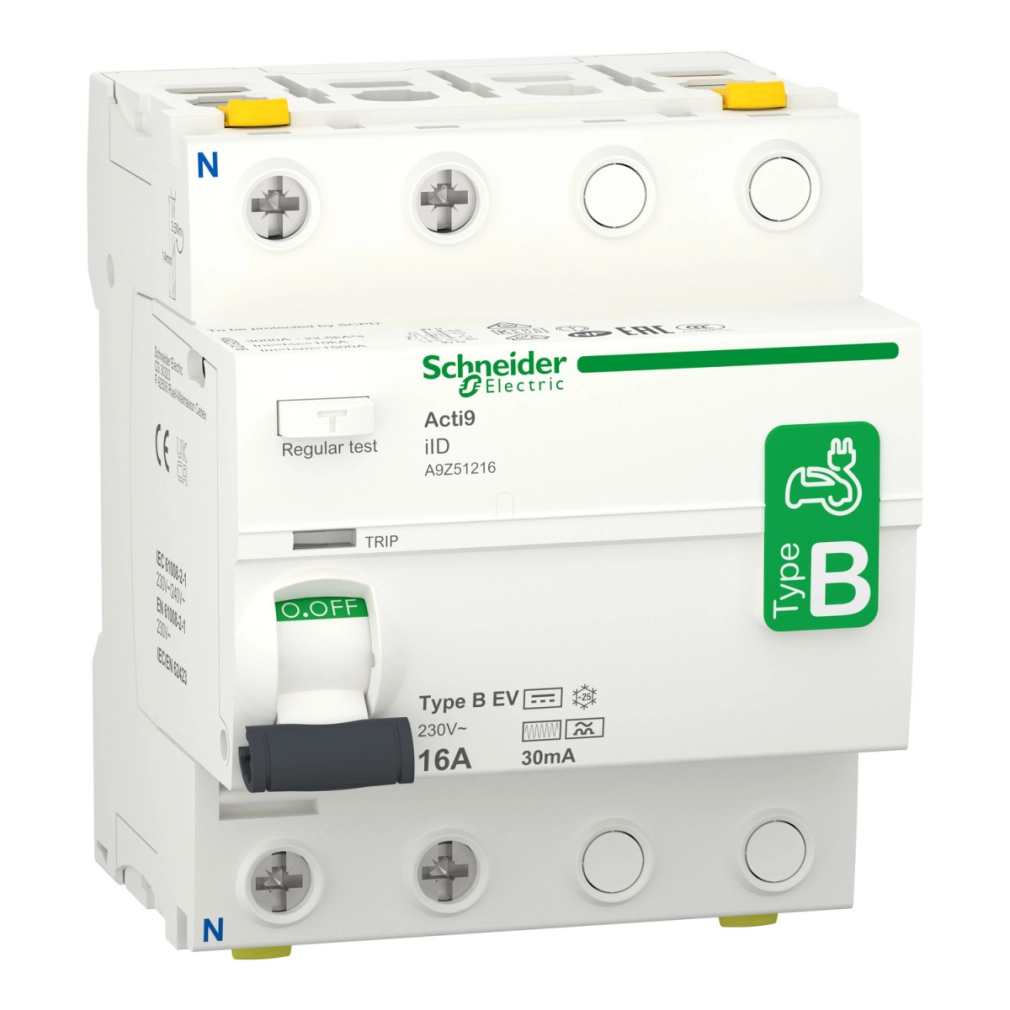

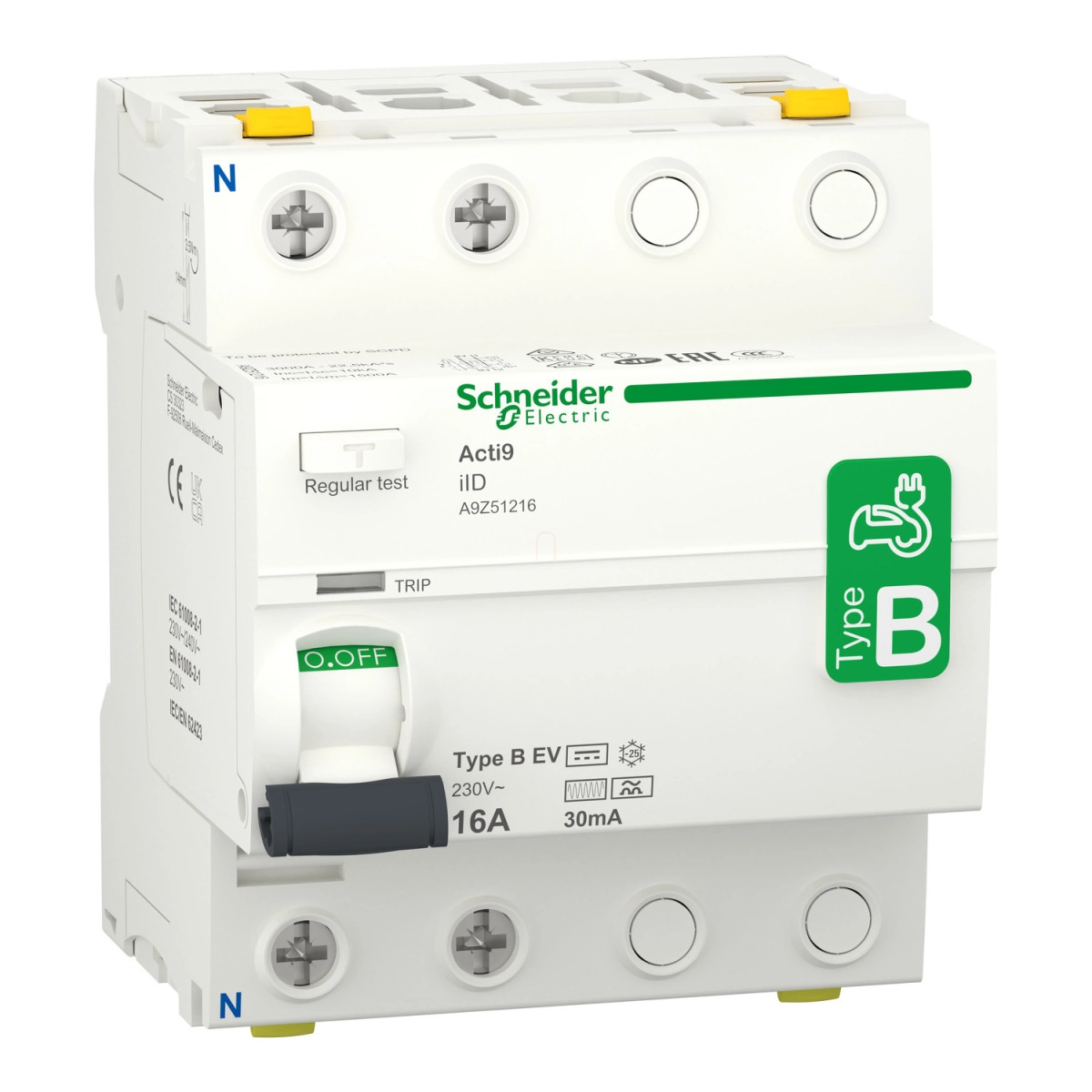

Az Schneider Electric Acti9 iID A9Z51216 egy speciálisan elektromos járműtöltők védelmére tervezett áram-védőkapcsoló (FI-relé), amely kiemelkedő műszaki paraméterekkel és megbízhatósággal rendelkezik. Ez a B-EV típusú védőkapcsoló az elektromos autótöltők telepítésénél kulcsfontosságú, mivel biztosítja a megfelelő érintésvédelmi biztonságot az egyenáramú komponensekkel rendelkező rendszereknél is.
A készülék 2-pólusú kivitelben készül, 16A névleges áramerősséggel és 30mA érzékenységgel, amely azonnali (időkésleltetés nélküli) kioldást biztosít hibaáram esetén. Az eszköz feszültségfüggetlen hibaáram kioldási technológiával rendelkezik, ami növeli a működési biztonságot. A 230V AC 50Hz névleges üzemi feszültség és a magas, 10 kA feltételes rövidzárlati áram tűrés széles alkalmazási területet biztosít. A névleges szigetelési feszültség 250V, míg a lökőfeszültség-állóság 6 kV, ami megfelelő védelmet nyújt a hálózati túlfeszültségekkel szemben.
Az Acti9 iID A9Z51216 áram-védőkapcsoló rendelkezik kontaktus pozíció jelzéssel, valamint lekapcsolás jelzővel és be/ki állapotjelzéssel, amelyek megkönnyítik a készülék működési állapotának ellenőrzését. A billenőkapcsolós vezérlés egyszerű és megbízható működtetést tesz lehetővé. A készülék DIN sínre pattintható rögzítéssel telepíthető, ami rendkívül gyors és egyszerű szerelhetőséget biztosít a villanyszerelési munkálatok során.
A termék műszaki jellemzői között kiemelendő a 20000 ciklusos mechanikai élettartam és a 15000 ciklusos villamos élettartam, ami hosszú távú, megbízható működést garantál. Az eszköz dupla csatlakozókkal rendelkezik mind elöl, mind hátul, ami rugalmas bekötési lehetőséget kínál. Az elülső csatlakozók 1-35 mm² merev, illetve 1-25 mm² hajlékony vezetékek fogadására képesek, míg a hátsó csatlakozók 1-25 mm² merev és 1-16 mm² hajlékony vezetékek bekötését teszik lehetővé. A vezeték csupaszítási hossz 14 mm, a csatlakozók meghúzási nyomatéka pedig 3,5 Nm.
A készülék megfelel a vonatkozó nemzetközi szabványoknak, beleértve az IEC 61008-2-1, IEC/EN 62423 és EN 61008-2-1 előírásokat. A védettségi szintje IP20, illetve moduláris tokozásban IP40 az IEC 60529 szerint. Az ütésállóság IK05 fokozatú, a szennyezettségi fok 3, a túlfeszültségi kategória pedig IV, ami megfelelő védelmet biztosít még kedvezőtlen környezeti feltételek mellett is. A termék 0-2000 m tengerszint feletti magasságig használható, és széles hőmérsékleti tartományban (-25...60 °C üzemi és -40...85 °C tárolási hőmérséklet) működik megbízhatóan.
Schneider Electric Acti9 iID - A9Z51216 - EV áram - védőkapcsoló, B osztály, 2P, 16A, 30mA műszaki adatok
Fő jellemzők
Termékkategória: Acti9
Terméknév: Acti9 iID
Termék vagy komponens típusa: Áram-védőkapcsoló (FI-relé)
Eszköz rövidített neve: iID
Eszköz alkalmazása: Elektromos jármű töltő
Pólusok leírása: 2P
Semleges vezető pozíciója: Bal
Névleges áramerősség: 16 A
Hálózat típusa: AC
Hibaáram-érzékenység: 30 mA
Hibaáram-védelem késleltetési ideje: Azonnali
Hibaáram-védelem osztálya: B-EV (Elektromos jármű) típus
Minőségi tanúsítványok: VDE, NF, IMQ, KEMA
Kiegészítő adatok
Eszköz helye a rendszerben: Kimenő, Csoportos bemeneti
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség: 230 V AC 50 Hz
Hibaáram kioldási technológia: Feszültségfüggetlen
Névleges záró és nyitó kapacitás: Idm 1500 A, Im 1500 A
Névleges feltételes rövidzárlati áram: 10 kA
Névleges szigetelési feszültség: 250 V
Névleges lökőfeszültség-állóság: 6 kV
Kontaktus pozíció jelző: Igen
Vezérlés típusa: Billenőkapcsoló
Helyi jelzés: Kioldásjelző, BE/KI jelzés
Felszerelés módja: Rápattintható
Szerelési alap: DIN sín
Méretek és tulajdonságok
Modulszélesség (9 mm-es egységekben): 8
Magasság: 88 mm
Szélesség: 72 mm
Mélység: 79 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Villamos élettartam: 15000 ciklus
Reteszelési opciók leírása: Lakattal lezárható eszköz
Csatlakozások
Csatlakozók - kapcsok: Dupla csatlakozó elöl 1...35 mm² merev, Dupla csatlakozó elöl 1...25 mm² hajlékony, Dupla csatlakozó elöl 1...25 mm² hajlékony érvéghüvellyel, Dupla csatlakozó hátul 1...25 mm² merev, Dupla csatlakozó hátul 1...16 mm² hajlékony, Dupla csatlakozó hátul 1...16 mm² hajlékony érvéghüvellyel
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozás esetén
Meghúzási nyomaték: 3,5 Nm felső vagy alsó
Környezet
Szabványok: IEC 61008-2-1, IEC/EN 62423, EN 61008-2-1
Termék tanúsítványok: CCC
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris tokozás) az IEC 60529 szerint
IK ütésállósági fokozat: IK05
Szennyezettségi fok: 3
Túlfeszültségi kategória: IV
Elektromágneses kompatibilitás: 8/20 µs impulzusállóság, 3 kA az EN/IEC 61008-1 szerint
Üzemi magasság: 0...2000 m
Környezeti levegő hőmérséklet üzemelés közben: -25…60 °C
Környezeti levegő hőmérséklet tárolás során: -40…85 °C
