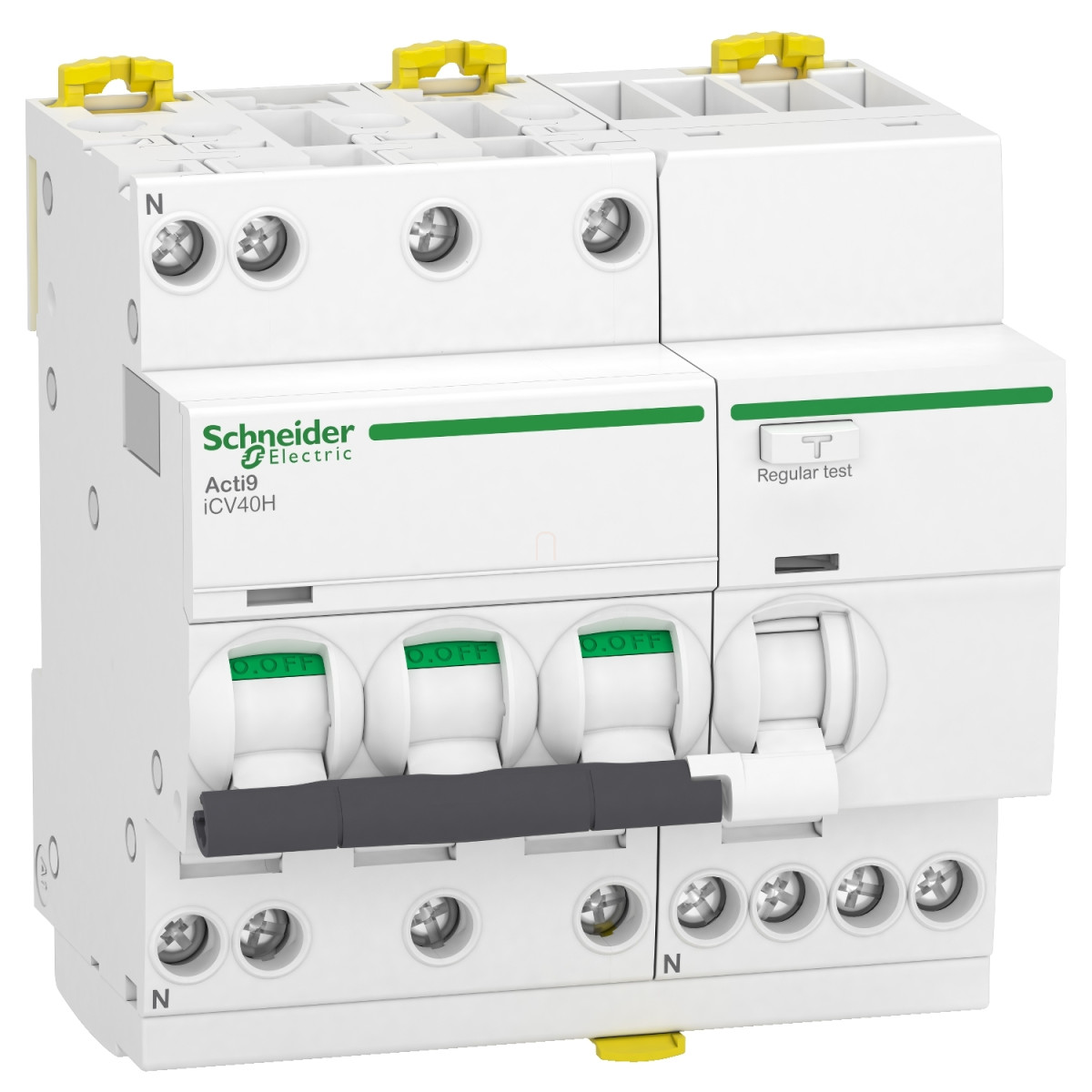

A Schneider Electric Acti9 iCV40H A9DC4710 áramvédős kismegszakító (RCBO) egy komplex védelmi megoldást kínál az elektromos hálózatok számára, amely egyesíti a túláramvédelem és a hibaáram-védelem funkcióit. Ez a 3P+N pólusú, 10 amperes névleges áramerősségű, C karakterisztikájú készülék ideális választás olyan elosztóhálózati alkalmazásokhoz, ahol a személyvédelem és a berendezésvédelem egyaránt kiemelt fontosságú.
Az Acti9 iCV40H sorozat tagjaként ez a készülék 10000 amperes megszakítóképességgel rendelkezik 400V AC hálózati feszültség mellett, ami kiemelkedő védelmet biztosít rövidzárlati események esetén. A 30mA-es hibaáram-érzékenység és az A típusú védelem garantálja a hatékony személyvédelmet, különösen olyan helyszíneken, ahol megnövekedett az áramütés veszélye. A feszültség-független hibaáram-kioldó technológia biztosítja a megbízható működést változó hálózati körülmények között is, míg az azonnali hibaáram-védelmi késleltetés gyors reagálást tesz lehetővé veszély esetén. A termék EN/IEC 60947-2 szabvány szerint alkalmas leválasztásra is, így karbantartási munkák során biztonságosan használható.
A Schneider Electric Acti9 iCV40H A9DC4710 kismegszakító technikai paramétereit tekintve egy rendkívül sokoldalú eszköz. A termofixmágneses kioldóegység-technológia biztosítja a megbízható védelmet mind túlterhelés, mind rövidzárlat esetén, 5-10-szeres In mágneses kioldási határértékkel. Az eszköz 400V AC 50/60Hz névleges üzemi feszültségen működik, 440V AC szigetelési feszültséggel és 4kV lökőfeszültség-állósággal rendelkezik. A névleges szolgáltatási megszakítóképesség (Ics) az Icn 75%-a, ami 7500A-t jelent 400V AC feszültségen, az EN/IEC 61009-2-1 szabványnak megfelelően. A zárlatkorlátozási osztály 3-as, szintén az EN/IEC 61009-2-1 szerint. A termék integrált kapcsolási állapot jelzővel rendelkezik, amely egyértelműen mutatja az ON/OFF állapotot, valamint hibajelzéssel is el van látva.
A gyakorlati telepítést és használatot megkönnyítő tulajdonságok közé tartozik a DIN sínre történő clip-on rögzítési mód, a felső vagy alsó fésűssín-kompatibilitás, valamint a 18 mm-es fázisok közötti és 9 mm-es fázis-nulla közötti csatlakozási távolság. A készülék méreteit tekintve 93 mm magas, 90 mm széles és 73 mm mély, fehér színű. A kapcsoló toggle típusú, és alagútszerű csatlakozókkal rendelkezik, amelyek 1-16 mm² merev vagy 1-10 mm² rugalmas vezetékek fogadására alkalmasak. A vezeték-csupaszítási hossz 14 mm, a meghúzási nyomaték pedig 2 Nm. A mechanikai és elektromos élettartam egyaránt 20000 ciklus. Az eszköz védelmi szintje IP20, moduláris burkolattal IP40 az IEC 60529 szerint, a szennyezettségi fok 3, túlfeszültség kategória III az IEC 60364 szerint. A készülék -25...60 °C közötti üzemi hőmérséklet-tartományban használható, 2000 méteres tengerszint feletti magasságig, és 95%-os relatív páratartalmat tolerál 55 °C-on.
Schneider Electric Acti9 iCV40 - A9DC4710 - áramvédős kismegszakító, A osztály, 3P-N, C, 10A, 30mA, 10kA műszaki adatok
Általános adatok
Termékcsalád: Acti9
Terméknév: Acti9 iCV40
Termék típusa: Áramvédős kismegszakító (RCBO)
Rövid típusnév: iCV40H
Alkalmazási terület: Elosztás
Villamos jellemzők
Pólusok leírása: 3P + N
Védett pólusok száma: 3
Nulla pozíció: Bal
Névleges áram: 10 A
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Kioldóegység technológia: Termo-mágneses
Kioldási görbe: C
Hibaáram-érzékenység: 30 mA
Leválasztásra való alkalmasság: Igen, megfelel az EN/IEC 60947-2-nek
Névleges üzemi feszültség: 400 V AC 50/60 Hz
Mágneses kioldási határérték: 5...10 x In
Hibaáram-kioldási technológia: Feszültség független
Hibaáram-védelmi késleltetés: Azonnali
Hibaáram-védelmi osztály: A típus
Megszakítóképesség: 10000 A Icn 400 V AC 50/60 Hz-en, az EN/IEC 61009-2-1 szerint
Névleges üzemi megszakítóképesség: 7500 A (75% x Icn) 400 V AC 50/60 Hz-en, az EN/IEC 61009-2-1 szerint
Névleges megszakítási és zárási képesség: Idm 3000 A 400 V AC 50/60 Hz-en az EN 61009-2-1 szerint
Idm 500 A 400 V AC 50/60 Hz-en az IEC 61009-2-1 szerint
Korlátozási osztály: 3, megfelel az EN/IEC 61009-2-1-nek
Névleges szigetelési feszültség: 440 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 4 kV
Kapcsolási állapot jelző: Igen
Mechanikai jellemzők
Vezérlés típusa: Kapcsolókar
Helyi jelzés: Hibajelzés, BE/KI jelzés
Szerelési mód: Bepattintható
Szerelési alap: DIN sín
Fésűssín és elosztóblokk kompatibilitás: Felső vagy alsó: fog
Csatlakozási távolság: 18 mm a fázisok között, 9 mm a fázis és a nulla között
9 mm-es osztások: 10
Magasság: 93 mm
Szélesség: 90 mm
Mélység: 73 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus
Rögzítési lehetőségek: Plombálható, Lakattal lezárható
Csatlakozók: Alagút típusú csatlakozók felül vagy alul 1…16 mm² merev
Alagút típusú csatlakozók felül vagy alul 1…10 mm² rugalmas
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 2 N.m felül vagy alul
Hibaáram-védelem: Integrált
Környezeti feltételek
Szabványok: EN/IEC 61009-2-1
Terméktanúsítványok: CE
IP védettségi fokozat: IP20 az IEC 60529 szerint
IP40 (moduláris burkolat) az IEC 60529 szerint
Szennyezettségi fok: 3
Túlfeszültség kategória: III, az IEC 60364 szerint
Elektromágneses kompatibilitás: 8/20 µs impulzus ellenállás, 250 A az EN/IEC 61009-1 szerint
Relatív páratartalom: 95% 55 °C-on
Üzemi tengerszint feletti magasság: 2000 m
Környezeti hőmérséklet működés közben: -25…60 °C
Környezeti hőmérséklet tároláskor: -40…85 °C
