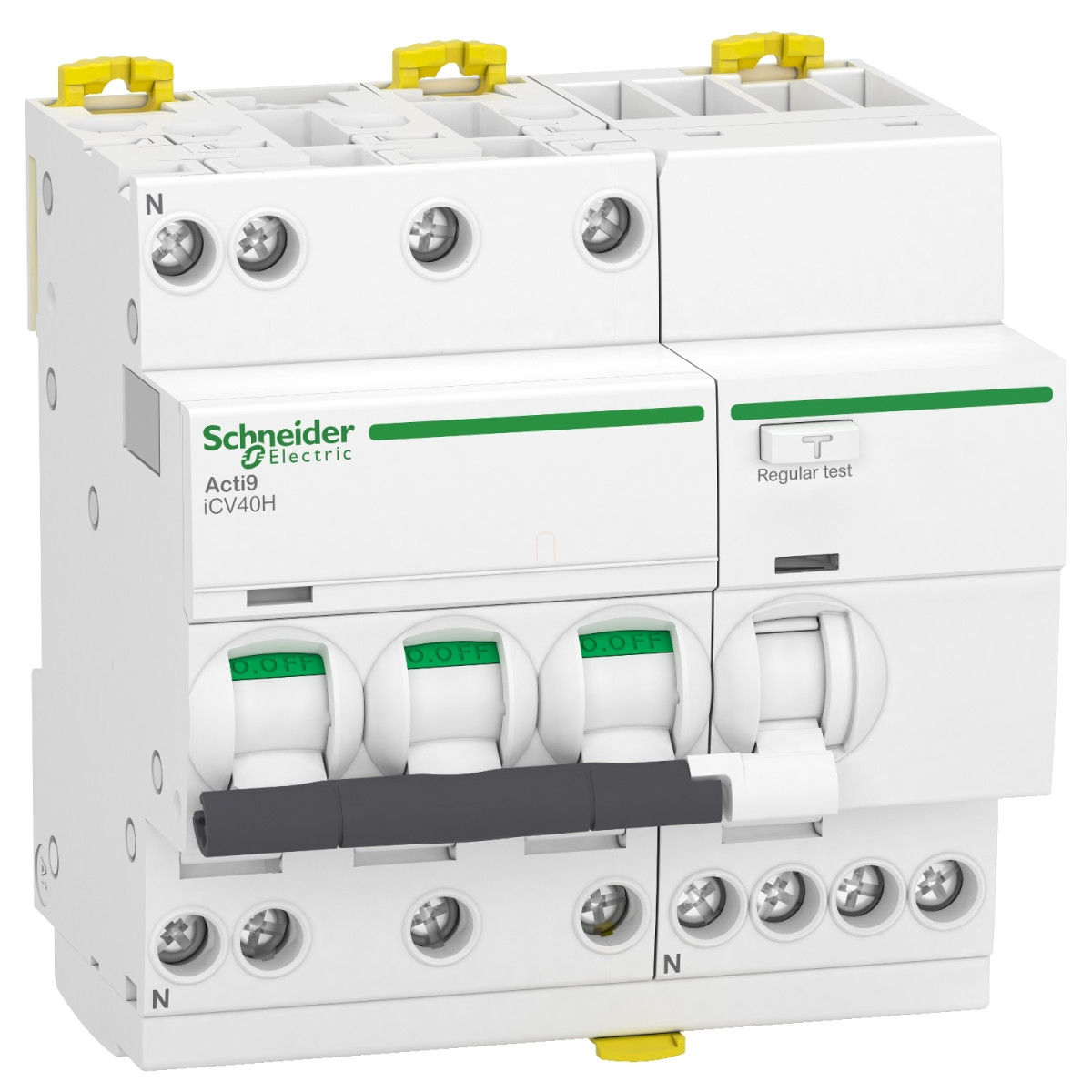

A Schneider Electric Acti9 iCV40H A9DC4706 áramvédős kismegszakító egy rendkívül megbízható és sokoldalú védelmi eszköz, amely egyesíti magában a túláramvédelem és a hibaáram-védelem funkcióit. Ez a 3 pólus+N (3P+N) kiépítésű kombináltv édelem ideális megoldást kínál olyan villamos hálózatok esetén, ahol fontos szempont a kompakt kialakítás és a többszintű védelmi funkciók egyidejű biztosítása.
A termék 6 amper névleges áramerősségű, C karakterisztikájú túláramvédelmi kioldóval rendelkezik, amely különösen alkalmas induktív terhelések, például motorok, szivattyúk vagy világítási rendszerek védelmére. A termikus-mágneses kioldó technológia 5-10-szeres névleges áram között biztosítja a mágneses kioldást, amely hatékony védelmet nyújt rövidzárlatok ellen. A készülék kiemelkedő, 10000 amper megszakítóképességgel (Icn) rendelkezik 400V AC hálózaton, ami különösen ipari környezetben jelent előnyt. Az üzemi megszakítóképesség (Ics) az Icn 75%-a, azaz 7500A, mely biztosítja, hogy a készülék többszöri rövidzárlat után is megbízhatóan működjön.
A hibaáram-védelmi funkciókat tekintve az iCV40H A-típusú védelmet biztosít 30 mA érzékenységgel, amely azonnali kioldást garantál hiba esetén. Ez a védelmi szint nem csak az egyenáramú komponensekkel rendelkező hibaáramokat képes érzékelni, hanem védelmet biztosít áramütés ellen is, így ideális választás lakóépületekben, kereskedelmi és könnyűipari környezetben egyaránt. A feszültségfüggetlen hibaáram-kioldási technológia biztosítja, hogy a védelem még instabil hálózati körülmények között is megbízhatóan működjön.
A készülék számos praktikus tulajdonsággal rendelkezik: DIN-sínre pattintható, felül-alul fésűs gyűjtősínnel kompatibilis, kapcsolási állapot és hibajelzés kijelzéssel, valamint lezárható és plombálható kivitellel. A csatlakozások alagút típusú sorkapcsokkal megoldottak, amelyek 1-16 mm² merev vagy 1-10 mm² hajlékony vezetéket fogadnak. A készülék szélessége 90 mm, magassága 93 mm, mélysége 73 mm, így kompakt méretével helytakarékos megoldást kínál elosztótáblákban. A 20000 mechanikai és elektromos ciklus élettartam hosszú távú használatot biztosít, széles üzemi hőmérséklet-tartománya (-25...60°C) pedig változatos telepítési környezetekben teszi alkalmazhatóvá. Az IP20-as alap, illetve moduláris tokozatban IP40-es érintésvédelmi besorolás megfelelő védelmet nyújt a készüléknek.
Schneider Electric Acti9 iCV40 - A9DC4706 - áramvédős kismegszakító, A osztály, 3P-N, C, 6A, 30mA, 10kA műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCV40
Termék típusa: Áramvédős kismegszakító (RCBO)
Rövid terméknév: iCV40H
Alkalmazás: Elosztás
Pólusok: 3P + N
Védett pólusok száma: 3
Nullavezető pozíciója: Bal
Névleges áram: 6 A
Hálózati típus: AC
Hálózati frekvencia: 50/60 Hz
Kioldó technológia: Termikus-mágneses
Karakterisztika: C
Hibaáram érzékenység: 30 mA
Leválasztási alkalmasság: Igen, az EN/IEC 60947-2 szerint
Kiegészítő jellemzők
Elhelyezkedés a rendszerben: Kimenő
Névleges üzemi feszültség: 400 V AC 50/60 Hz
Mágneses kioldási határ: 5...10 x In
Hibaáram kioldási technológia: Feszültségfüggetlen
Hibaáram-védelmi késleltetés: Azonnali
Hibaáram-védelmi osztály: A típus
Megszakítóképesség: 10000 A Icn 400 V AC 50/60 Hz-nél az EN/IEC 61009-2-1 szerint
Névleges üzemi megszakítóképesség: 7500 A 75% x Icn 400 V AC 50/60 Hz-nél az EN/IEC 61009-2-1 szerint
Névleges zárlati bekapcsolóképesség: Idm 3000 A 400 V AC 50/60 Hz-nél az EN 61009-2-1 szerint
Idm 500 A 400 V AC 50/60 Hz-nél az IEC 61009-2-1 szerint
Korlátozási osztály: 3 az EN/IEC 61009-2-1 szerint
Névleges szigetelési feszültség: 440 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 4 kV
Kapcsolási állapotjelzés: Igen
Fizikai jellemzők
Vezérlés típusa: Váltókapcsolós
Helyi jelzések: BE/KI jelzés, Hibajelzés
Szerelési mód: Rápattintható
Szerelési alap: DIN sín
Fésűs gyűjtősín és elosztóblokk kompatibilitás: Felül vagy alul: fogazott
Csatlakozási osztás: 18 mm a fázisok között
9 mm a fázis és nulla között
9 mm-es osztások: 10
Magasság: 93 mm
Szélesség: 90 mm
Mélység: 73 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Villamos élettartam: 20000 ciklus
Rögzítési lehetőségek: Lakattal zárható, Plombálható
Csatlakozások
Csatlakozó típusa: Alagút típusú sorkapcsok felül vagy alul 1...16 mm² merev
Alagút típusú sorkapcsok felül vagy alul 1...10 mm² hajlékony
Vezeték csupaszítási hossz: 14 mm felső vagy alsó bekötéshez
Meghúzási nyomaték: 2 N.m felül vagy alul
Környezeti feltételek
Szabványok: EN/IEC 61009-2-1
Termék tanúsítványok: CE
IP védettségi fokozat: IP20 az IEC 60529 szerint
IP40 (moduláris burkolatban) az IEC 60529 szerint
Szennyezettségi fokozat: 3
Túlfeszültségi kategória: III az IEC 60364 szerint
Elektromágneses összeférhetőség: 8/20 μs impulzus ellenállás, 250 A az EN/IEC 61009-1 szerint
Relatív páratartalom: 95% 55°C-on
Üzemi tengerszint feletti magasság: 2000 m
Környezeti hőmérséklet üzemelés közben: -25...60°C
Környezeti hőmérséklet tárolás során: -40...85°C
