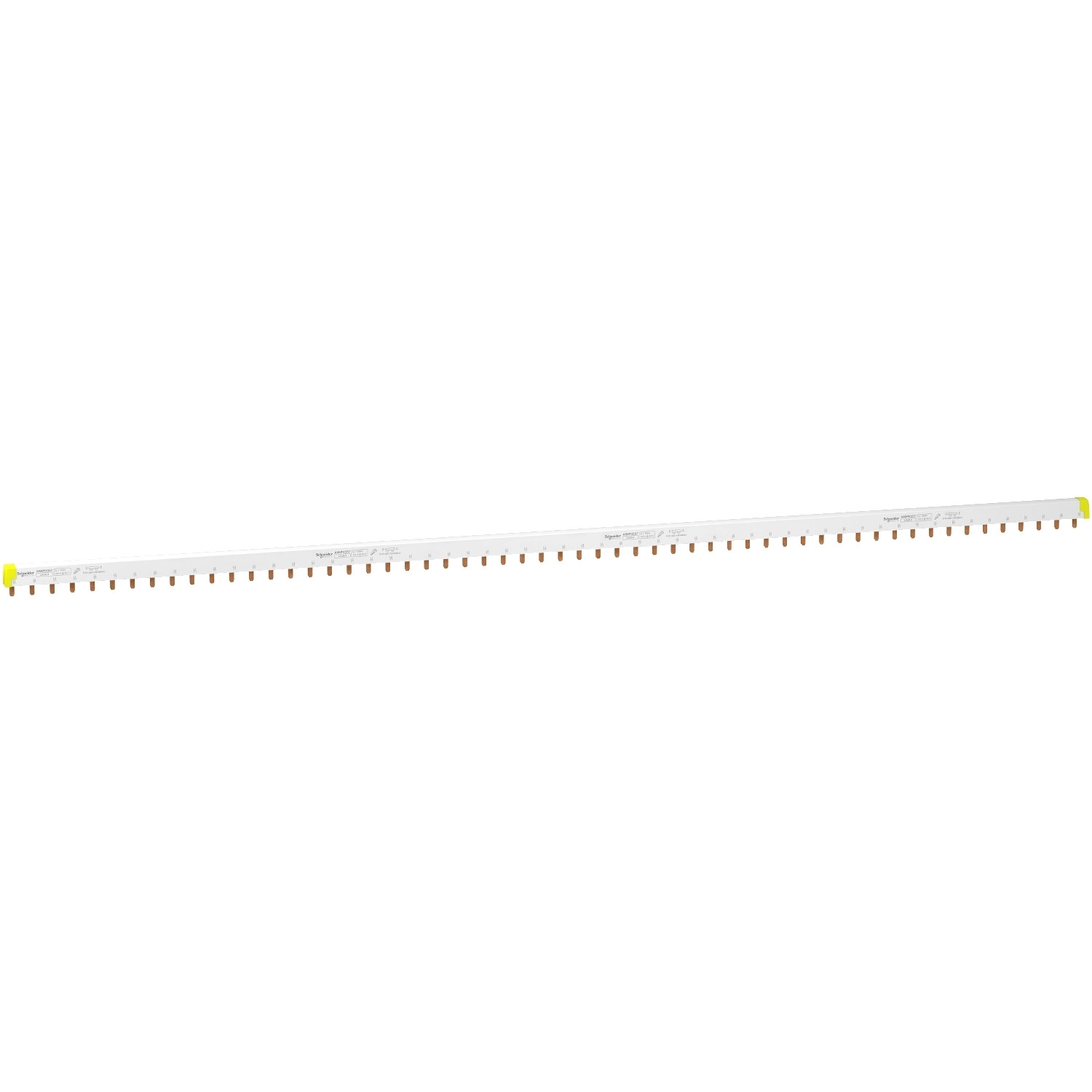

A Schneider Electric Acti9 A9XPH357 darabolható gyűjtősín egy kiváló minőségű, professzionális villamos installáció részét képező, 3L típusú, vízszintesen szerelhető elektromos kapcsolási kiegészítő. Ez a 100 amperes, 57 modulos gyűjtősín kifejezetten az Acti9 és Multi9 termékcsaládokkal való kompatibilitásra tervezték, ami maximális rugalmasságot biztosít a villamos installációk kialakításakor.
Az A9XPH357 modell 19 különböző bekötési helyet kínál az L1, L2 és L3 fázisok számára, 18 mm-es modul szélességgel. A gyűjtősín teljes hossza 1000 mm, és egy szettben 10 db végzáró elemet is tartalmaz a biztonságos üzemeltetéshez. A fehér (RAL 9003) színű, szigetelt kivitelű termék darabolható, így pontosan az adott installációs igényekhez igazítható. Az egyes bekötési pontok közötti távolság 54 mm, ami professzionális és rendezett elosztószekrény kialakítást tesz lehetővé.
Technikai szempontból az A9XPH357 gyűjtősín 415 V AC névleges üzemi feszültséggel és 500 V AC szigetelési feszültséggel rendelkezik, megfelelve az IEC 61439-2 szabványnak. A 100 A névleges üzemi áramerősség 40 °C környezeti hőmérsékleten garantált. A gyűjtősín rögzítése történhet felül vagy alul az alagút típusú terminálokon, illetve dupla terminálokon is. A termék IP20-as védettséggel rendelkezik a végdarabokkal és fogvédőkkel együtt, valamint 3-as szennyezettségi fokozatnak felel meg az IEC 60947-7-1 szerint. Tűzállósági tulajdonsága 960 °C 30 másodpercig az IEC 60695-2-1 szabvány előírásai szerint.
Az Acti9 A9XPH357 gyűjtősín kompatibilis a Schneider Electric Acti9 és Multi9 termékcsalád számos eszközével, beleértve az Acti9 iC60, iK60, iID, iID K, iSW, iSW-NA, valamint a Multi9 C60 modulokat. Ez a széles kompatibilitási kör teszi különösen értékessé a professzionális villamos szerelők számára, akik egységes, megbízható és biztonságos elosztórendszereket kívánnak kialakítani. Az EN/IEC 61439-1 szabványnak megfelelő kialakítás biztosítja a hosszútávú, problémamentes működést akár ipari környezetben is.
Schneider Electric Acti 9 Comb Busbars - A9XPH357 - Darabolható gyűjtősín 100A, 3P, 57M műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Termék típus: Gyűjtősín
Szerelési mód: Vízszintes
Kategória: Csatlakozási kiegészítő
Vonalak leírása: 3L
Hossz 18 mm-es modulokban: 57
Szabványok: EN/IEC 61439-1
Kiegészítő információk
Bekötési helyek száma: 19 hely 3L
Elosztási típus: L1 L2 L3
Pólusok konfigurációja: 1 x 3P
Csatlakozási távolság: 18 mm
Csatlakozó típusa: Fog
Bekötési helyek közötti távolság: 54 mm
Jelölés: L1 L2 L3
Szigetelés: Szigetelt
Eszköz kialakítás: Darabolható
Mellékelt felszerelés: 10 db végelem
Névleges üzemi áramerősség: 100 A 40°C-on
Névleges üzemi feszültség: 415 V AC
Névleges szigetelési feszültség: 500 V AC (IEC 61439-2 szerinti)
Felszerelési hely: Felül vagy alul alagút típusú terminálokon, felül vagy alul dupla terminálon
9 mm-es osztások száma: 114
Magasság: 1000 mm
Szín: Fehér (RAL 9003)
Kompatibilitás
Acti9 iC60, Acti9 iK60, Acti9 iID, Acti9 iID K, Acti9 iSW, Acti9 iSW-NA, Multi9 Multi9 C60
Környezeti jellemzők
Tűzállóság: 960°C (30 s) IEC 60695-2-1 szerint
Szennyezettségi fokozat: 3 (IEC 60947-7-1 szerint)
IP védettségi fokozat: IP20 végdarabokkal és fogvédőkkel
