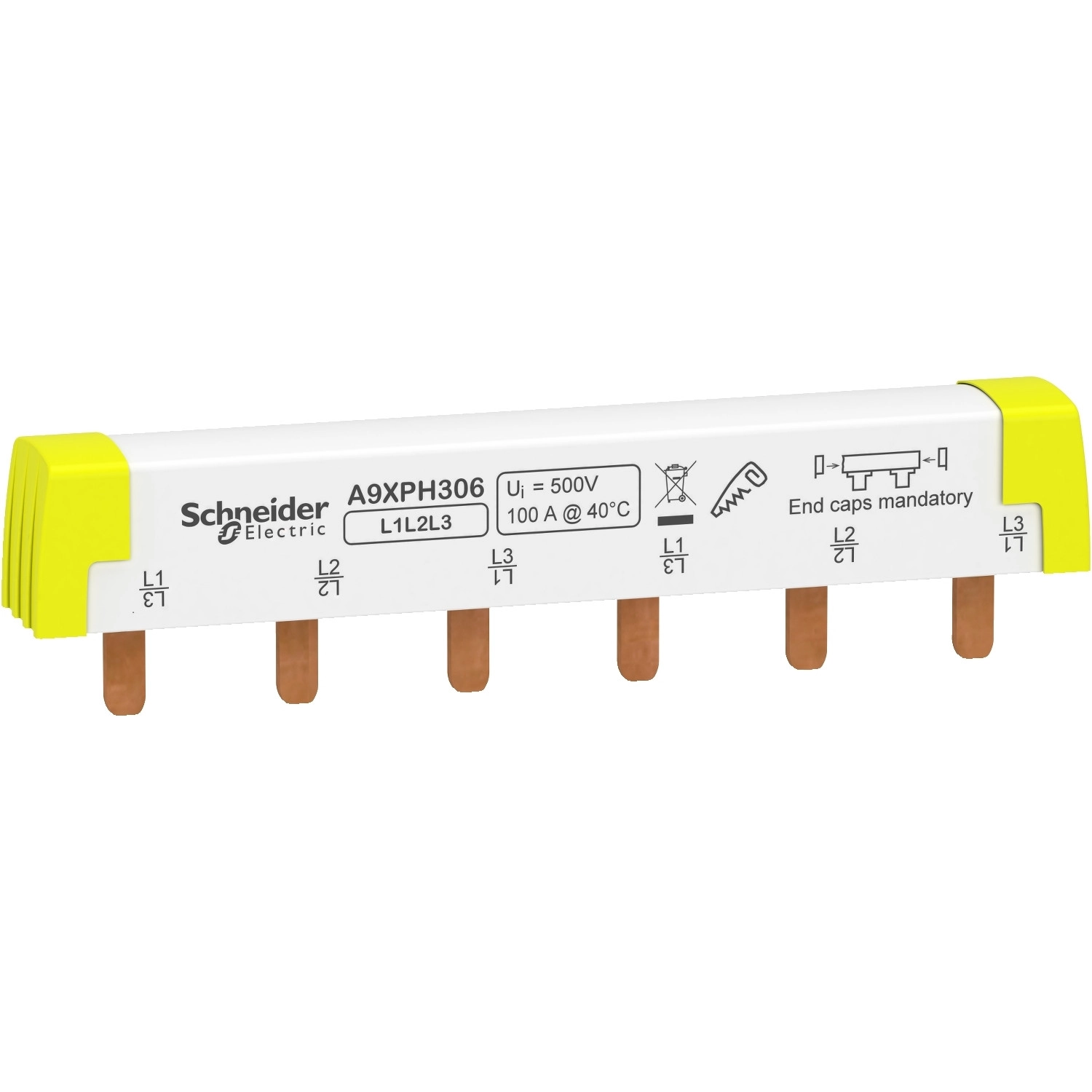

Az A9XPH306 cikkszámú Schneider Electric Acti9 darabolható gyűjtősín egy kiváló minőségű, professzionális villanyszerelési kiegészítő, amely jelentősen leegyszerűsíti és felgyorsítja a moduláris kismegszakítók és egyéb moduláris készülékek bekötését. Ez a 3-fázisú (3L) fésűs gyűjtősín 6 modul hosszúságú, ami a szabványos 18 mm-es osztással épített elosztótáblákba ideálisan beilleszthető.
A gyűjtősín névleges üzemi árama 100A (40°C környezeti hőmérséklet mellett), névleges üzemi feszültsége 415V AC, szigetelési feszültsége pedig 500V AC az IEC 61439-2 szabványnak megfelelően. Az A9XPH306 gyűjtősín teljesen szigetelt kivitelű, fehér (RAL 9003) színben készül, szélessége 110 mm. Az Acti9 fésűs gyűjtősínek különlegessége, hogy darabolhatóak, így pontosan a szükséges hosszra vághatók a szerelés során, maximális rugalmasságot biztosítva a villanyszerelők számára.
A termék telepítése egyszerű: vízszintesen szerelhető fel, a készülékek tetején vagy alján lévő alagút típusú csatlakozókra, illetve dupla csatlakozókra. A gyűjtősín fogas kialakítású, ami biztosítja a megfelelő érintkezést a csatlakoztatott készülékekkel. A sínek közötti távolság 54 mm, a jelölés L1 L2 L3, ami megkönnyíti a fázisok azonosítását és a szakszerű bekötést. A termék IP20-as védettségi fokozattal rendelkezik a végdarabokkal és fogvédőkkel együtt, ami biztosítja az alapvető érintésvédelmet.
Az A9XPH306 kompatibilis az Acti9 sorozat széles termékskálájával, beleértve az Acti9 iC60, iK60, iID, iID K, iSW, iSW-NA, valamint a Multi9 C60 készülékeket is. Tűzállósága kiemelkedő: 960 °C-ot is elvisel 30 másodpercig az IEC 60695-2-1 szabványnak megfelelően. A termék szennyezettségi foka 3-as az IEC 60947-7-1 szerint, ami azt jelenti, hogy vezető vagy száraz, nem vezető szennyeződés előfordulhat, de a szennyeződés a kondenzáció miatt ideiglenesen vezetővé válhat. Az A9XPH306 gyűjtősín tervezésénél és gyártásánál a Schneider Electric a legmagasabb minőségi és biztonsági követelményeket tartotta szem előtt, megfelelve az EN/IEC 61439-1 szabványnak, ami garantálja a biztonságos és hosszú távú használatot a kisfeszültségű kapcsolóberendezésekben.
Schneider Electric Acti 9 Comb Busbars - A9XPH306 - Darabolható gyűjtősín, 100A, 3P, 6M műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméktípus: Fésűs gyűjtősín
Szerelési mód: Vízszintes
Kategória: Csatlakozási kiegészítő
Vonalak leírása: 3L
Hosszúság 18 mm-es modulokban: 6
Szabványok: EN/IEC 61439-1
Kiegészítő adatok
Utak száma: 2 út 3L
Elosztás típusa: L1 L2 L3
Pólusok konfigurációja 1 útra: 1 x 3P
Csatlakozási osztás: 18 mm
Csatlakozó típusa: Fogas
Utak közötti távolság: 54 mm
Jelölés: L1 L2 L3
Szigetelés: Szigetelt
Eszköz kivitele: Darabolható
Névleges üzemi áram [Ie]: 100 A 40 °C-on
Névleges üzemi feszültség [Ue]: 415 V AC
Névleges szigetelési feszültség [Ui]: 500 V AC IEC 61439-2 szerint
Szerelési hely: Felül vagy alul az alagút típusú csatlakozókon
Felül vagy alul a dupla csatlakozón
9 mm-es osztások: 12
Szélesség: 110 mm
Szín: Fehér (RAL 9003)
Kompatibilis termékcsaládok: Acti9 Acti9 iC60
Acti9 Acti9 iK60
Acti9 Acti9 iID
Acti9 Acti9 iID K
Acti9 Acti9 iSW
Acti9 Acti9 iSW-NA
Multi9 Multi9 C60
Környezeti adatok
Tűzállóság: 960 °C (30 s) IEC 60695-2-1 szerint
Szennyezettségi fok: 3 IEC 60947-7-1 szerint
IP védettségi fokozat: IP20 végdarabokkal és fogvédőkkel
