Osram LED Spot Cup 3xG9 – Mennyezeti lámpa nikkel felülettel, 3 állítható spotfejjel, alabástrom üveg diffúzorral, G9 foglalattal, maximum 3x5W LED

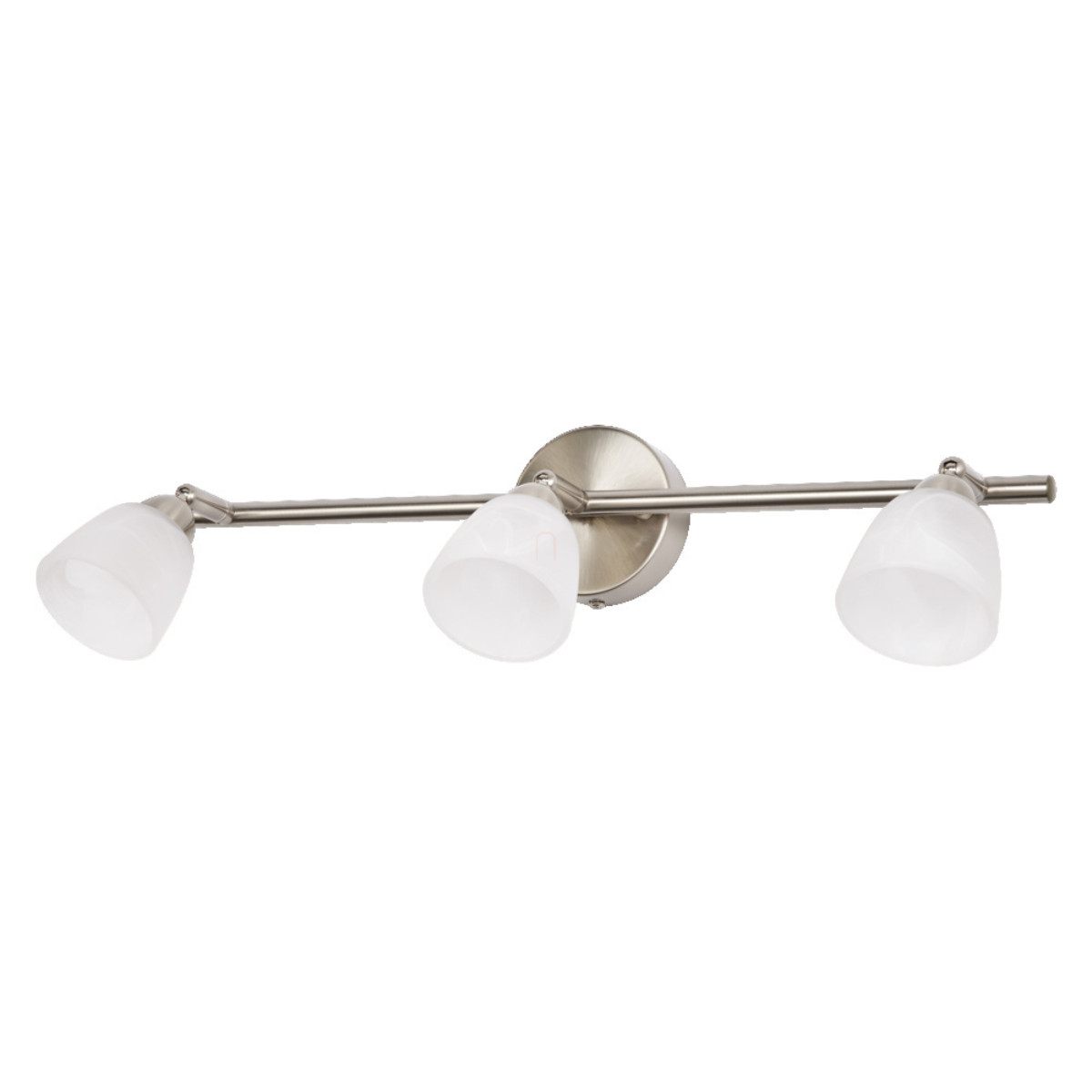

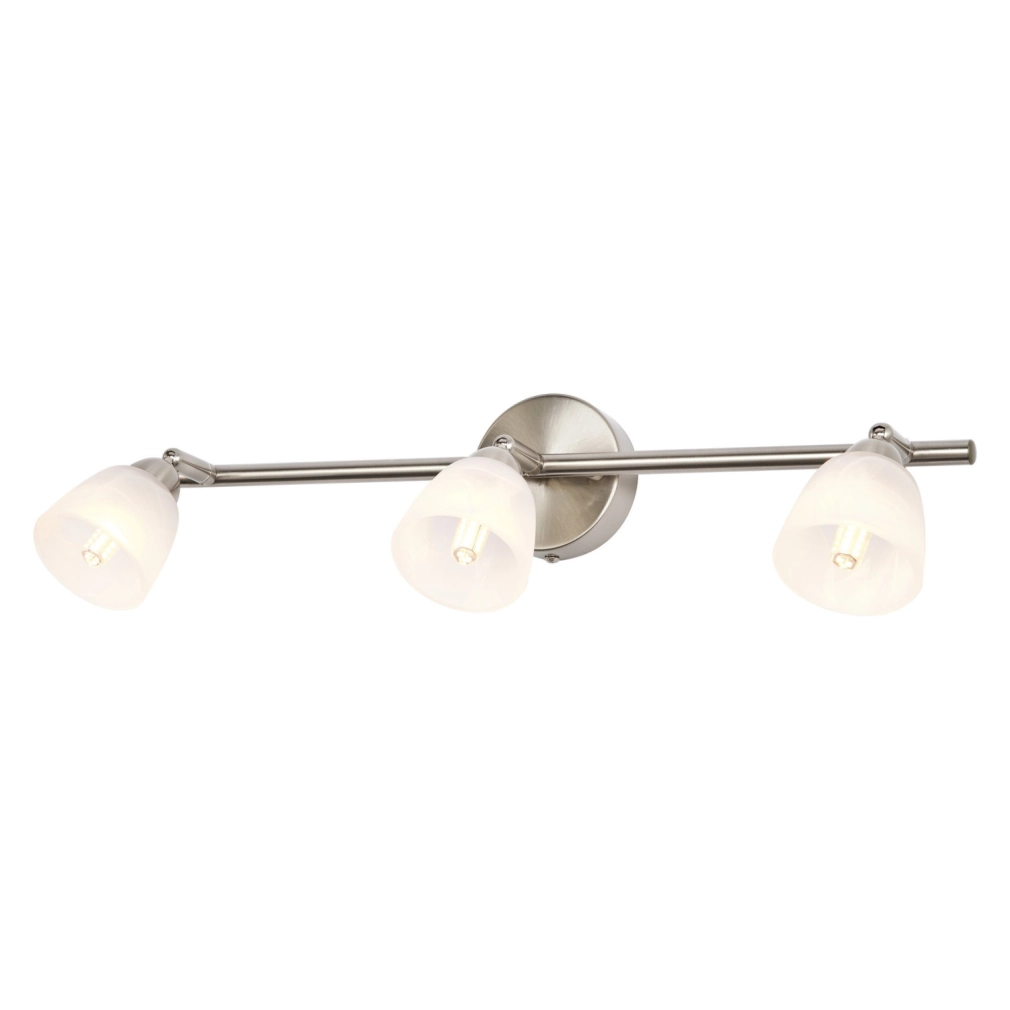

Az Osram LED Spot Cup 3xG9 olyan felületre szerelhető spotlámpa, amely három külön irányítható fejjel segít pontosabban elosztani a fényt a helyiségben. Jó választás lehet folyosóra, előszobába, lépcsőházba, nappaliba, hálószobába vagy akár pincehelyiségbe, ha beltéri, célzottan állítható világítást keresel.
A szálcsiszolt nikkel felület visszafogott, időtálló megjelenést ad, az alabástrom üveg diffúzor pedig lágyabb fényképet eredményez, mint egy teljesen nyitott spotfej. A lámpatest G9 foglalatú, a fényforrás nem tartozék, ezért a megfelelő G9 LED fényforrást külön tudod kiválasztani.
Miért szerethető ez a spotlámpa?
- három külön állítható spotfejjel segíti a fény irányítását;
- G9 foglalatú LED fényforrásokkal használható;
- szálcsiszolt nikkel ház és alabástrom üveg diffúzor adja a megjelenését;
- mennyezetre és falra is szerelhető, felületre szerelt kialakítással.
Három irányítható fényfej egy lámpatestben
A három spotfej akkor praktikus, ha nem egyetlen pontot szeretnél megvilágítani, hanem több irányba osztanád el a fényt. A fejek mechanikusan állíthatók, így a fény iránya a helyiség adottságaihoz igazítható: például közlekedősávra, falrészre, bútorra vagy egy gyakrabban használt területre.
G9 foglalat, külön választható LED fényforrás
A lámpatest fényforrás nélkül érkezik, ezért rendelés előtt érdemes külön kiválasztani hozzá a megfelelő G9 LED fényforrásokat. Ez segít abban, hogy a fényáramot és a színhőmérsékletet a helyiség szerepéhez igazítsd, miközben figyelned kell a megengedett teljesítményre: fejenként legfeljebb 5 W-os LED fényforrás használható.
Teljesítmény és fényforrásválasztás
A lámpatest 3 darab G9 foglalattal készül, és legfeljebb 3 × 5 W teljesítményű LED fényforrással használható. A fényforrás nem tartozék, ezért a kívánt fényerőhöz és fényhangulathoz külön G9 LED fényforrás szükséges.
Beltéri használatra, felületre szerelve
Az IP20 védettség beltéri használatra készült lámpatestet jelöl. Száraz helyiségekben, például közlekedőkben, nappaliban vagy hálószobában jól használható, nedvességnek kitett környezetbe viszont nem ez a megfelelő választás.
Döntés előtt erre figyelj
A termék fényforrás nélkül kerül a csomagba, IP20 védettségű, és nem dimmelhető lámpatestként szerepel. Ha párás helyiségbe, kültérre vagy fényerőszabályzós rendszerhez keresel lámpát, válassz ezekhez igazoltan megfelelő típust.
Villamos biztonsági tudnivaló
A lámpatest 220–240 V hálózati feszültségről működik, I. érintésvédelmi osztályú, ezért a védővezetőhöz történő megfelelő csatlakoztatás kiemelten fontos. A szerelést és az elektromos csatlakoztatást szakképzett személy végezze, feszültségmentesített állapotban.
Megfelelőségi jelölések
A termék CE és UKCA jelöléssel rendelkezik. A csomagoláson szereplő hulladékkezelési jelölések alapján az elhasználódott lámpatestet elektromos berendezésként kell kezelni, nem kommunális hulladékként.
Hulladékkezelés
Az elektromos és elektronikus berendezésekre vonatkozó jelölés azt mutatja, hogy a terméket élettartama végén kijelölt gyűjtőhelyen vagy a vonatkozó helyi szabályok szerint kell leadni.
Ha egy egyszerűen értelmezhető, három irányba állítható beltéri spotlámpát keresel G9 LED fényforrásokhoz, az Osram LED Spot Cup 3xG9 józan, praktikus választás. A legfontosabb döntési pont a megfelelő G9 fényforrás kiválasztása és a száraz, beltéri szerelési környezet ellenőrzése.
Részletes műszaki adatok
Villamos és fényforrás adatok
Méret és anyag
Szerelés és használati környezet
Azonosítás és csomagolás
Kapcsolódó termékek és kiegészítők
A LED Spot Cup G9 család más fejdarabszámú változatokban is elérhető lehet. Ha kevesebb vagy több irányítható spotfejre van szükséged, ezek a családtagok lehetnek érdekesek:
- LED Spot Cup 1xG9, EAN: 4058075852402
- LED Spot Cup 2xG9, EAN: 4058075852426
- LED Spot Cup 4xG9, EAN: 4058075852464
Az OSRAM röviden
Az OSRAM több mint egy évszázados világítástechnikai örökséggel rendelkező, világszerte ismert márka. Lakossági általános világítási termékeit a LEDVANCE kínálja az OSRAM márkalicenc alapján.
Gyakori kérdések
Tartozik fényforrás a lámpatesthez?
Nem. A lámpatest fényforrás nélkül érkezik, ezért 3 darab G9 LED fényforrást külön kell választanod hozzá.
Milyen teljesítményű G9 LED fényforrás használható benne?
Fejenként legfeljebb 5 W teljesítményű G9 LED fényforrás használható, összesen tehát maximum 3 × 5 W LED terheléssel.
Használható kültéren vagy fürdőszobában?
A lámpatest IP20 védettségű és beltéri használatra készült. Kültérre vagy nedvességnek kitett helyre olyan lámpatestet válassz, amelynek védettsége és kialakítása erre igazoltan megfelelő.
Állítható a spotfejek iránya?
Igen. A lámpatest három spotfeje mechanikusan állítható, így a fényt több irányba tudod elosztani.
Ki szerelheti fel a lámpatestet?
A 220–240 V hálózati bekötés és az I. érintésvédelmi osztály miatt az elektromos csatlakoztatást szakképzett személy végezze, feszültségmentesített állapotban.
Fontos tájékoztatás a termékleírásról
Az Osram LED Spot Cup 3xG9 mennyezeti lámpa szakmai leírását a Lumenet munkatársai a legnagyobb szakmai odafigyeléssel, szakmai tudásuk megosztásával, a hivatalos OSRAM adatlap és a termékhez kapcsolódó gyártói dokumentáció feldolgozásával készítették annak érdekében, hogy vásárlási döntésed megfontolt legyen és elégedett legyél a megvásárolt termékkel.
Ugyanakkor fenntartjuk a hibázás lehetőségét, hiszen a leggondosabb ellenőrzés mellett is előfordulhat tévedés, illetve az OSRAM előzetes bejelentés nélkül változtathat a termék műszaki paraméterein, kialakításán, tartozékain vagy dokumentációján.
Az Osram LED Spot Cup 3xG9 mennyezeti lámpa hivatalos adatlapja és használati útmutatója a termékoldalon, a letölthető dokumentumok között található; a használati és szerelési útmutató mindenkor érvényes változata a termék csomagolásában is megtalálható.
Gyártói adatlap
Azonosítás és rendelési adatok
Termékcsalád és funkciók
Fő jellemzők
Villamos adatok
Biztonsági és szerelési megjegyzés
Az elektromos csatlakoztatást szakképzett személy végezheti. A termék I. érintésvédelmi osztályú, ezért a feszültség alá kerülhető vezetőképes fém házrészeket folyamatosan a védővezetőhöz kell csatlakoztatni.
Szerelés előtt ellenőrizni kell a fal vagy mennyezet alkalmasságát. Elektromos áramütés kockázata fennáll.
Mechanikai, szerelési és csatlakozási adatok
IP20 védettség értelmezése
Az IP20 védettség 12,5 mm-nél nagyobb szilárd idegen testek elleni védelmet jelöl, víz elleni védelmet nem.
Méretek és tömeg
Környezeti feltételek és élettartam
Szabványok és megfelelőségek
Fenntarthatósági adatok
Fogyasztói csomagolási adatok
Dokumentumadatok
Adatlap megjegyzés
A műszaki adatok és a termék kialakítása előzetes értesítés nélkül változhat.
A hivatalos gyártói dokumentáció és a termékhez mellékelt használati vagy szerelési útmutató mindenkor irányadó.
Használati útmutató
Az OSRAM LED Spot Cup 3xG9 nikkel felületű, három állítható spotfejjel és alabástrom üveg diffúzorral ellátott mennyezeti lámpa. A lámpatest G9 foglalatú fényforrásokkal használható, a fényforrások nem tartozékai a csomagnak.
Biztonsági tudnivalók
Villamos biztonság
- A szerelés előtt kapcsold le az érintett áramkört a biztosítónál vagy a kismegszakítónál.
- A bekötést csak feszültségmentes állapotban szabad elvégezni.
- A lámpatest 220–240 V~, 50/60 Hz hálózati feszültségre készült.
- A védőföldelés bekötése kötelező; a PE vezetőt a földelési kapocshoz kell csatlakoztatni.
- Ha nem vagy biztos a mennyezet teherbírásában, a vezetékek kiosztásában vagy a villamos bekötésben, kérj szakképzett villanyszerelői segítséget.
- Sérült lámpatestet, sérült üveg diffúzort vagy sérült vezetéket ne használj.
Rendeltetésszerű használat
A lámpatest beltéri világítási célra használható. A három spotfej irányítható, ezért a fény a helyiség különböző pontjaira állítható. A termék IP20 védettségű, ezért száraz, beltéri környezetbe való.
Fényforrásra vonatkozó tudnivaló
A lámpatest G9 foglalatú, legfeljebb 3 × 5 W teljesítményű LED fényforrással használható. A fényforrásokat külön kell beszerezni.
Nem megengedett használat
- Ne használd kültéren, párás helyiségben, fröccsenő víznek kitett helyen vagy poros-ipari környezetben.
- Ne szereld gyúlékony, nem teherbíró vagy bizonytalan állapotú felületre.
- Ne lépd túl a megadott fényforrás-teljesítményt.
- Ne üzemeltesd a lámpatestet védőföldelés nélkül.
- Ne végezz szerelést vagy fényforráscserét bekapcsolt áramkörön.
A termékre vonatkozó fő adatok

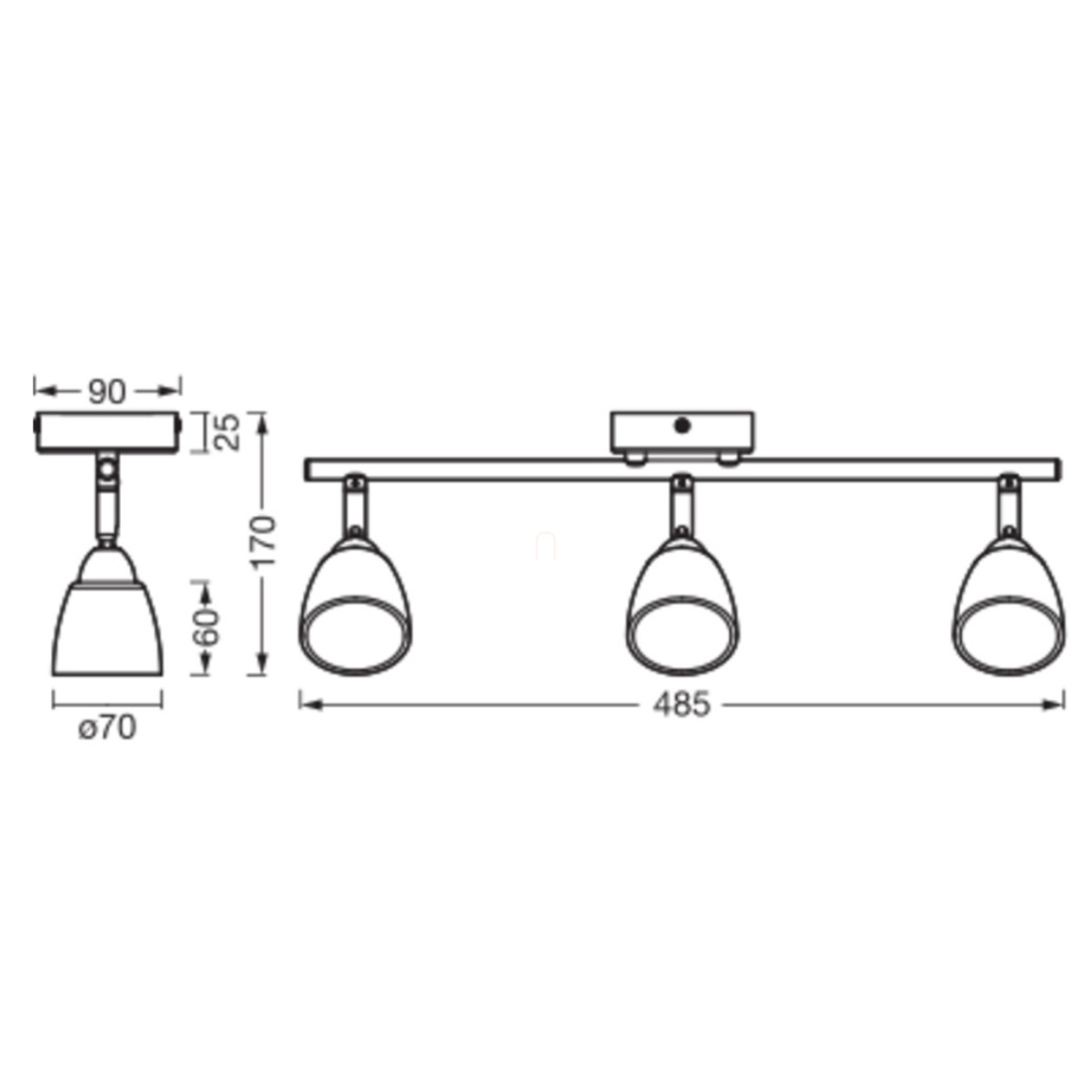

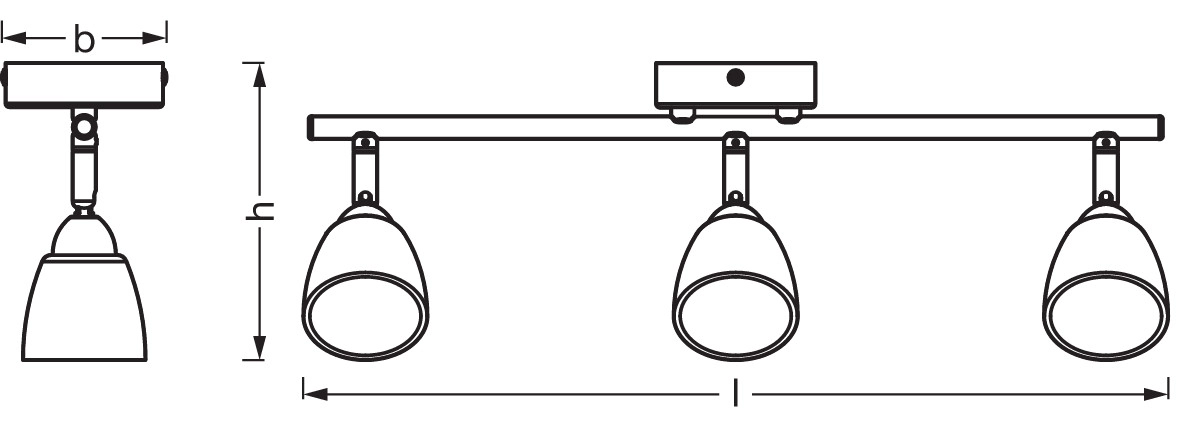

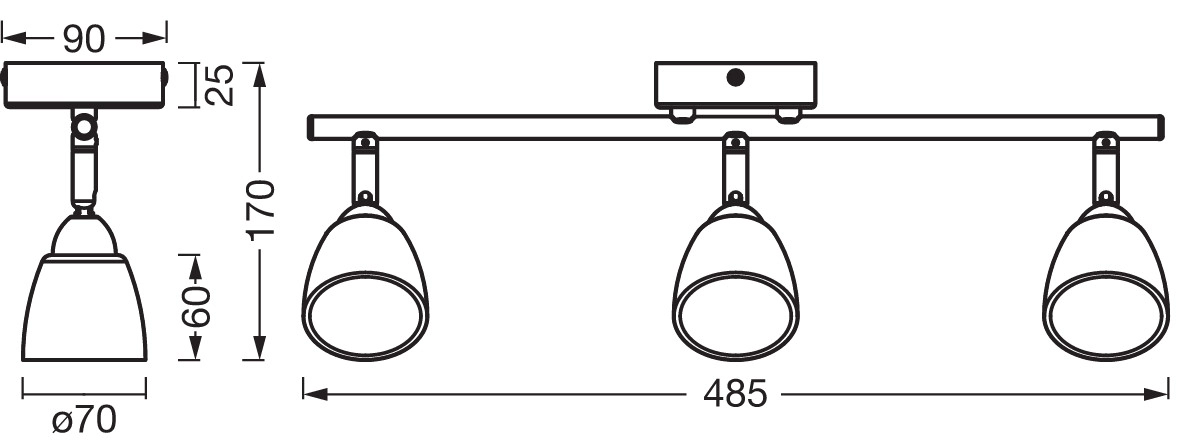

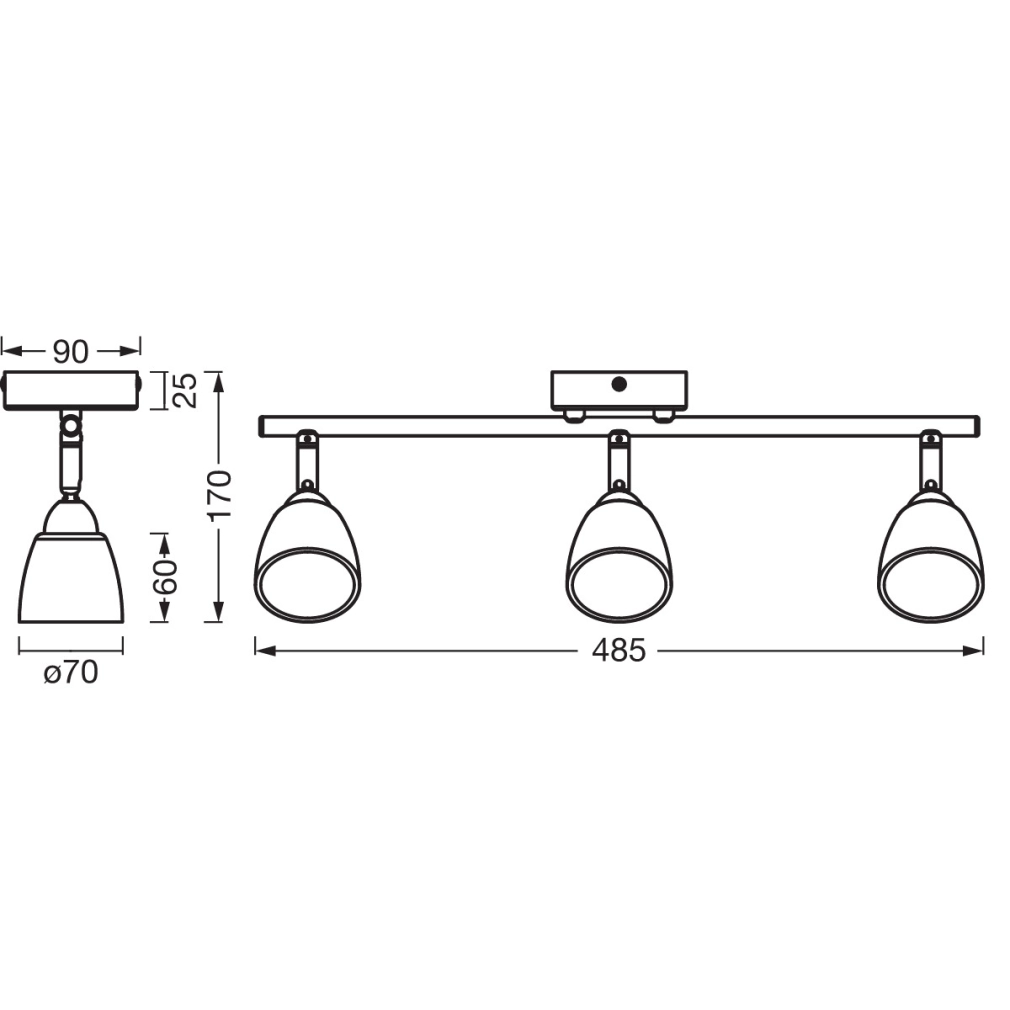

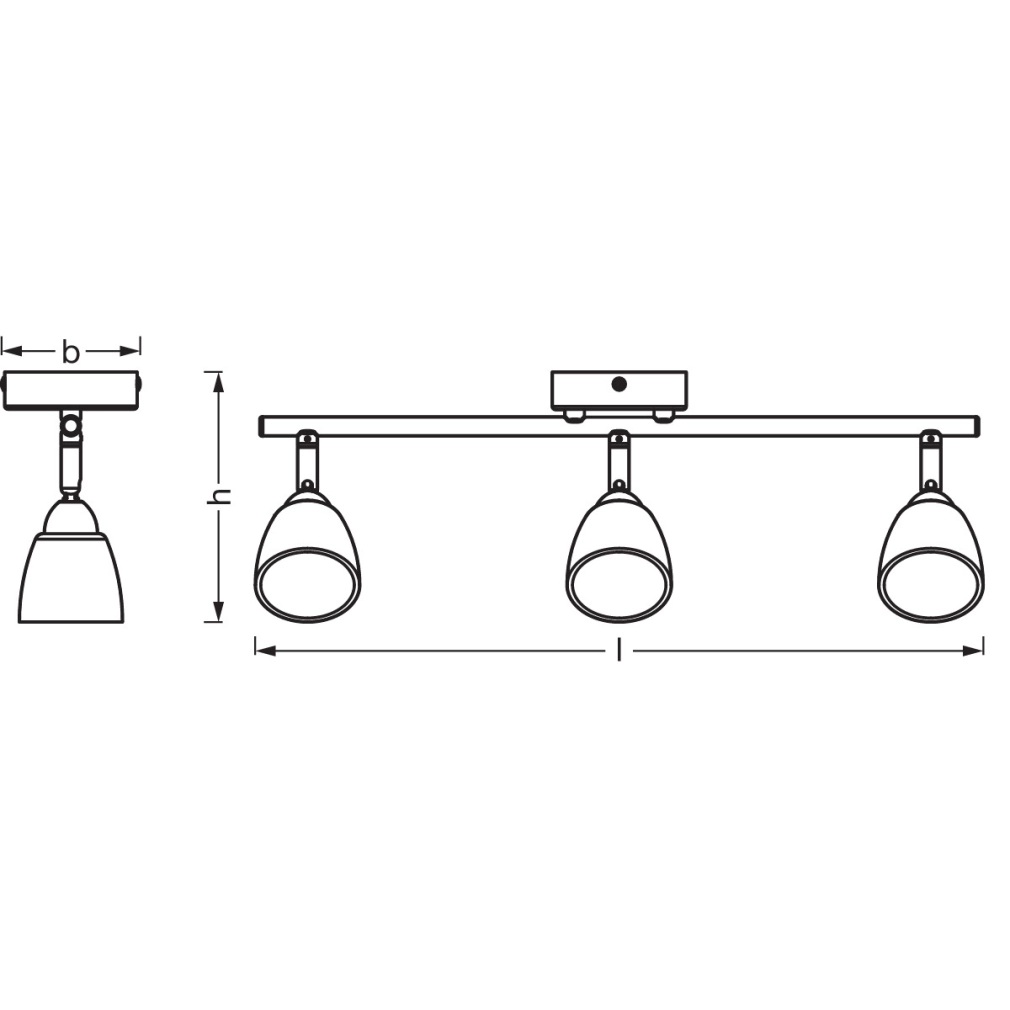

Méretek
Piktogramok és jelölések értelmezése
Tartozékok és szükséges eszközök
Előkészítés
- Ellenőrizd, hogy a felszerelési hely száraz, beltéri környezetben van-e.
- Győződj meg arról, hogy a mennyezet vagy a rögzítési felület alkalmas a lámpatest biztonságos megtartására.
- A rögzítőfuratok távolsága 60 mm; a furatok készítése előtt ellenőrizd a vezetékek helyzetét.
- A szereléshez 6 mm-es furat szükséges a tiplik számára.
- A csomagban lévő rögzítők csak akkor használhatók, ha megfelelnek a mennyezet anyagának. Más felülethez válassz megfelelő rögzítőelemet.
Szerelési lépések
Áramtalanítsd az áramkört
Kapcsold le az érintett kismegszakítót vagy biztosítót, és csak feszültségmentes állapotban kezdd meg a munkát.
Válaszd le a rögzítőlemezt
Lazítsd meg a mennyezeti takaróelem oldalsó rögzítőcsavarját, majd vedd le a rögzítőlemezt a lámpatestről.
Jelöld ki a furatokat
Tartsd a rögzítőlemezt a kiválasztott helyre, és jelöld be a 60 mm távolságú rögzítési pontokat. Bizonytalan mennyezeti szerkezetnél kérj szakembertől tanácsot.
Készítsd el a furatokat
Fúrj 6 mm átmérőjű furatokat a jelölt pontokon. Ügyelj arra, hogy ne sérts meg rejtett vezetéket vagy csövet.
Helyezd be a tipliket
A tipliket óvatosan üsd be a furatokba úgy, hogy stabilan és síkban illeszkedjenek.
Rögzítsd a rögzítőlemezt
Csavarozd fel a rögzítőlemezt a mennyezetre. A lemeznek elmozdulás nélkül, stabilan kell tartania.
Kösd be a vezetékeket
Csatlakoztasd a fázis-, nulla- és védővezetőt a kapocsjelöléseknek megfelelően. A vezetékeknek stabilan kell ülniük a sorkapocsban.
Rögzítsd a lámpatestet
Illeszd a mennyezeti takaróelemet a rögzítőlemezre, majd húzd meg az oldalsó rögzítőcsavart.
Szereld fel az üveg diffúzorokat
Helyezd fel az alabástrom üveg diffúzorokat a spotfejekre, majd rögzítsd őket a rögzítőgyűrűkkel.
Helyezd be a G9 fényforrásokat
Tegyél be három megfelelő G9 LED fényforrást. Ne lépd túl az 5 W/db megengedett LED teljesítményt.
Kapcsold vissza az áramot
A szerelés és az ellenőrzés után kapcsold vissza a kismegszakítót vagy biztosítót.
Állítsd be a spotfejek irányát
Irányítsd a három spotfejet a kívánt megvilágítási terület felé, majd próbáld ki a lámpát a fali kapcsolóval.
Villamos bekötés
A lámpatest hálózati bekötésénél a vezetékeket a kapocsjelölések szerint kell csatlakoztatni. A bekötést csak olyan személy végezze, aki a helyi villamos biztonsági előírásoknak megfelelően jogosult és felkészült a munkára.
Ellenőrzés és próba
- Ellenőrizd, hogy a rögzítőlemez stabilan tart-e, és a mennyezeti takaróelem megfelelően rögzült-e.
- Ellenőrizd, hogy az L, N és PE vezetékek megfelelő kapocsba kerültek-e.
- Győződj meg róla, hogy az üveg diffúzorok és a rögzítőgyűrűk a helyükön vannak.
- Kapcsold vissza az áramkört, majd próbáld ki a lámpát a fali kapcsolóval.
- Állítsd a spotfejeket a kívánt irányba. Beállítás közben ne erőltesd a csuklókat.
Karbantartás és fényforráscsere
- Fényforráscsere előtt kapcsold le az áramkört, és várd meg, amíg a fényforrások és a lámpatest lehűlnek.
- Csak G9 foglalatú, legfeljebb 5 W teljesítményű LED fényforrást használj foglalatonként.
- A sérült vagy repedt üveg diffúzort ne szereld vissza.
- Tisztítás előtt mindig áramtalanítsd a lámpatestet.
Hulladékkezelés
Elektronikai hulladék és csomagolás
A lámpatestet és az elektromos tartozékokat élettartamuk végén elkülönített elektronikai hulladékként kell leadni, nem kerülhetnek a vegyes háztartási hulladékba.
A papíralapú csomagolóanyagot a helyi szelektív hulladékgyűjtési szabályok szerint kezeld.
Dokumentumadatok
Használati útmutató megjegyzés
Ez az oldal a rendelkezésre álló gyártói dokumentáció tartalmát rendezi magyar nyelvű használati útmutatóvá.
A gyártó előzetes bejelentés nélkül módosíthatja a termék kialakítását, műszaki adatait vagy a dokumentáció tartalmát.
A biztonságos használathoz, szereléshez és karbantartáshoz mindig a termékhez mellékelt, mindenkor érvényes gyártói dokumentáció és a vonatkozó biztonsági előírások az irányadók.
