Ledvance vandálbiztos LED lámpa garázsba és műhelybe, melegfehér, 24 W Surface-C Slim

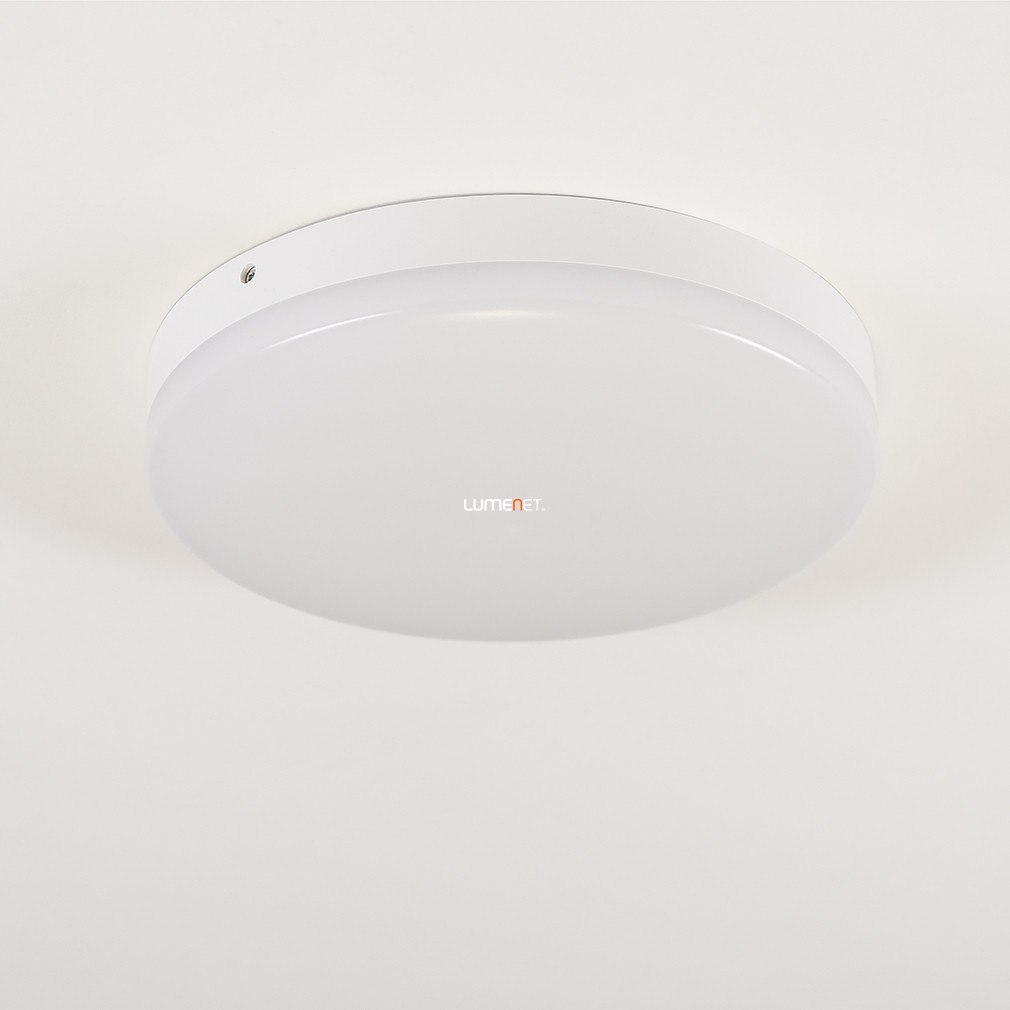

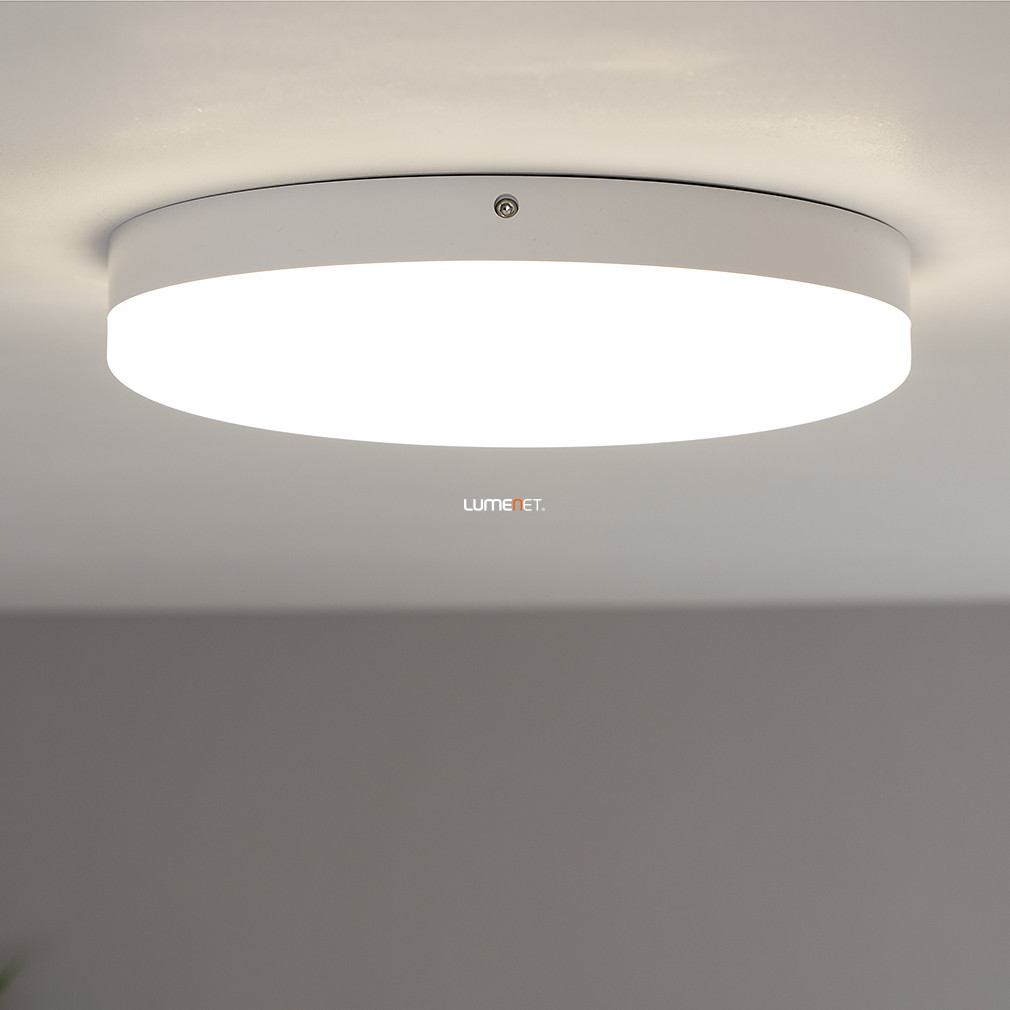

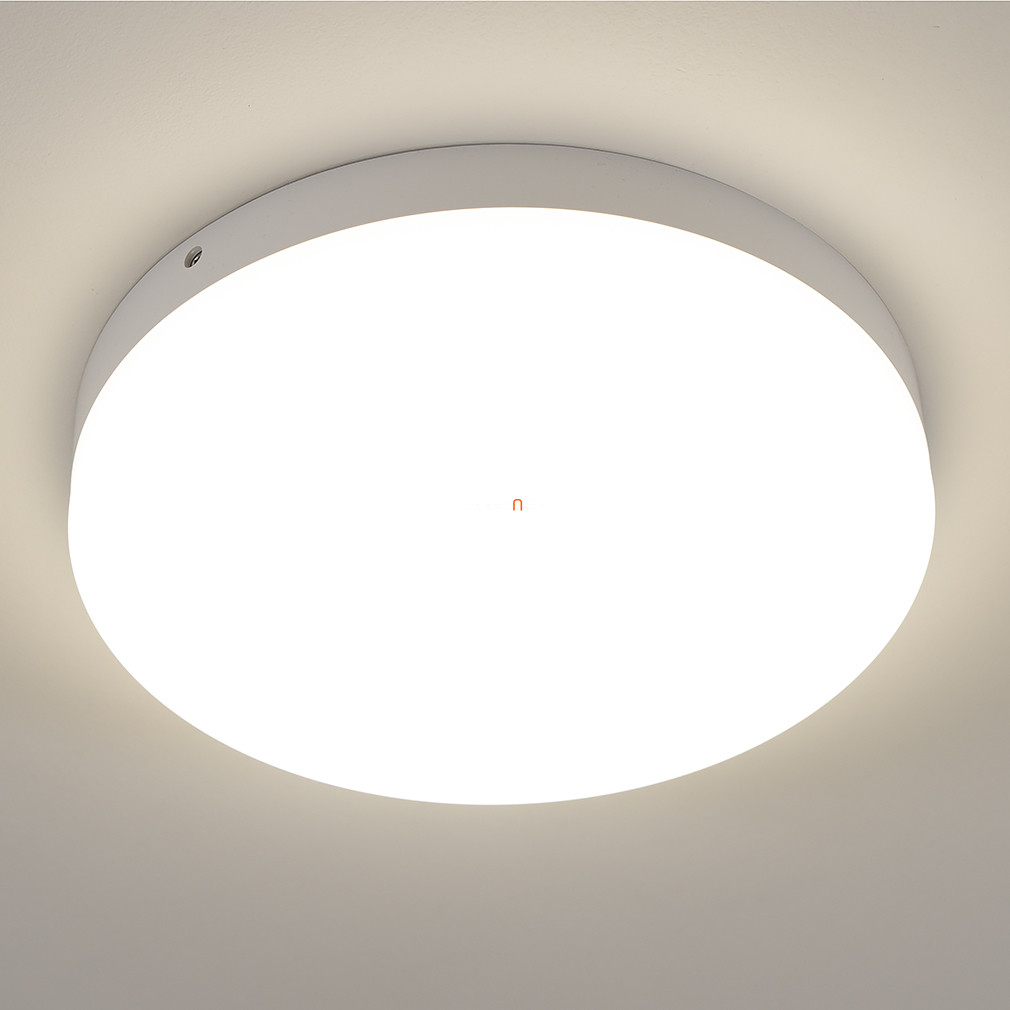

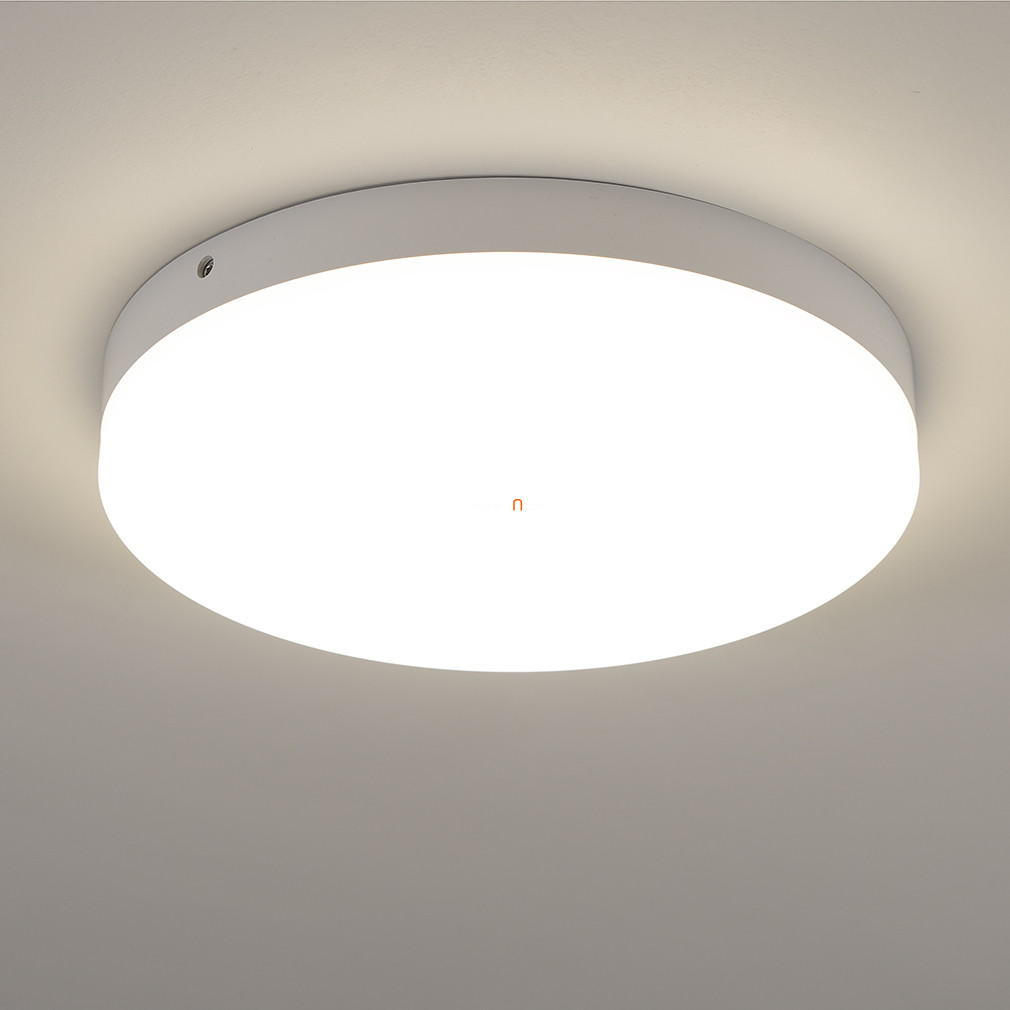

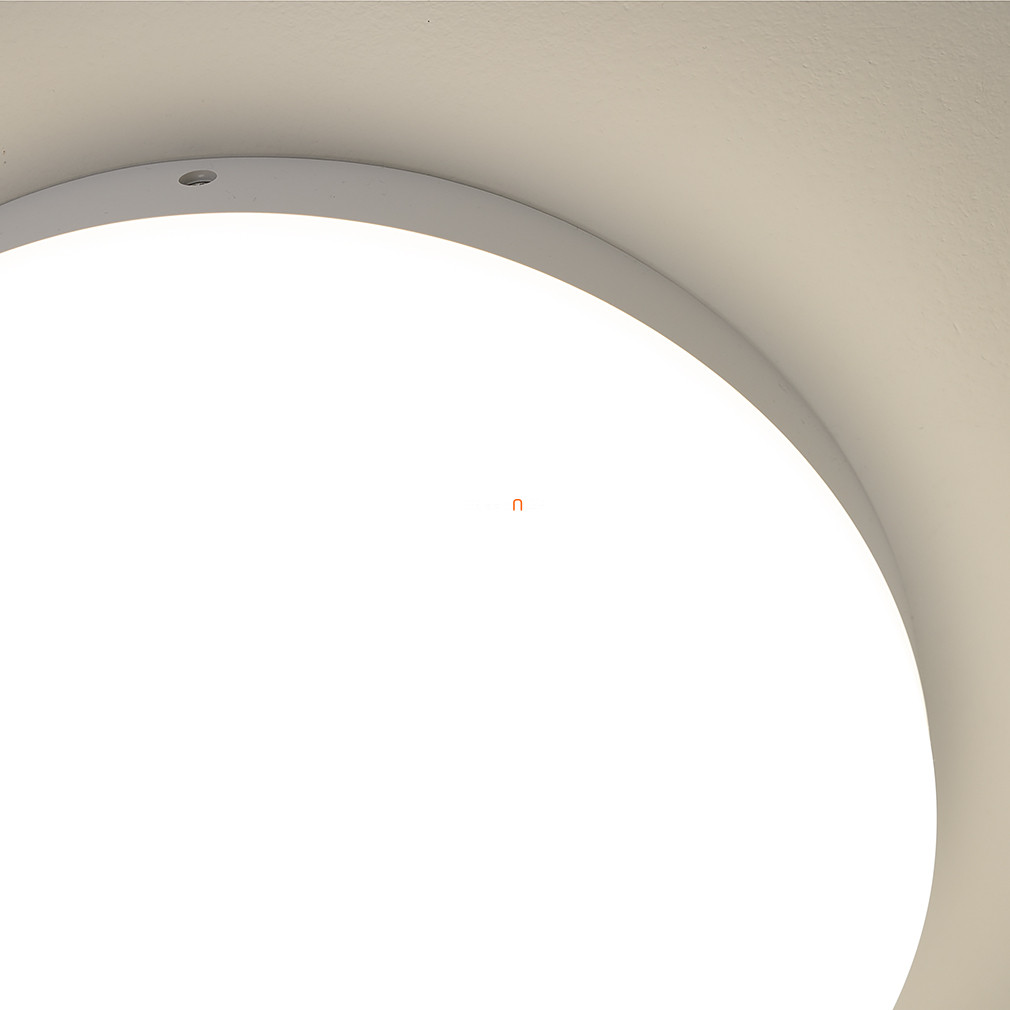

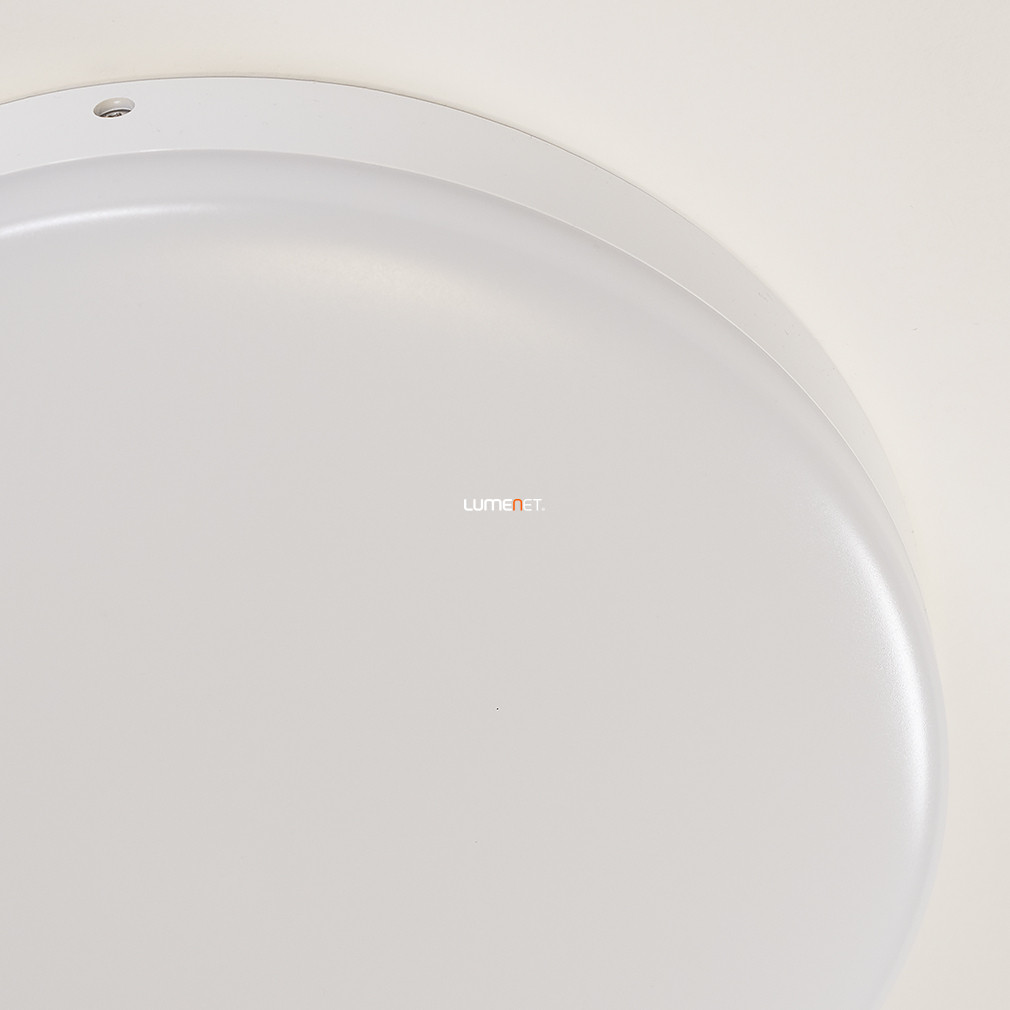

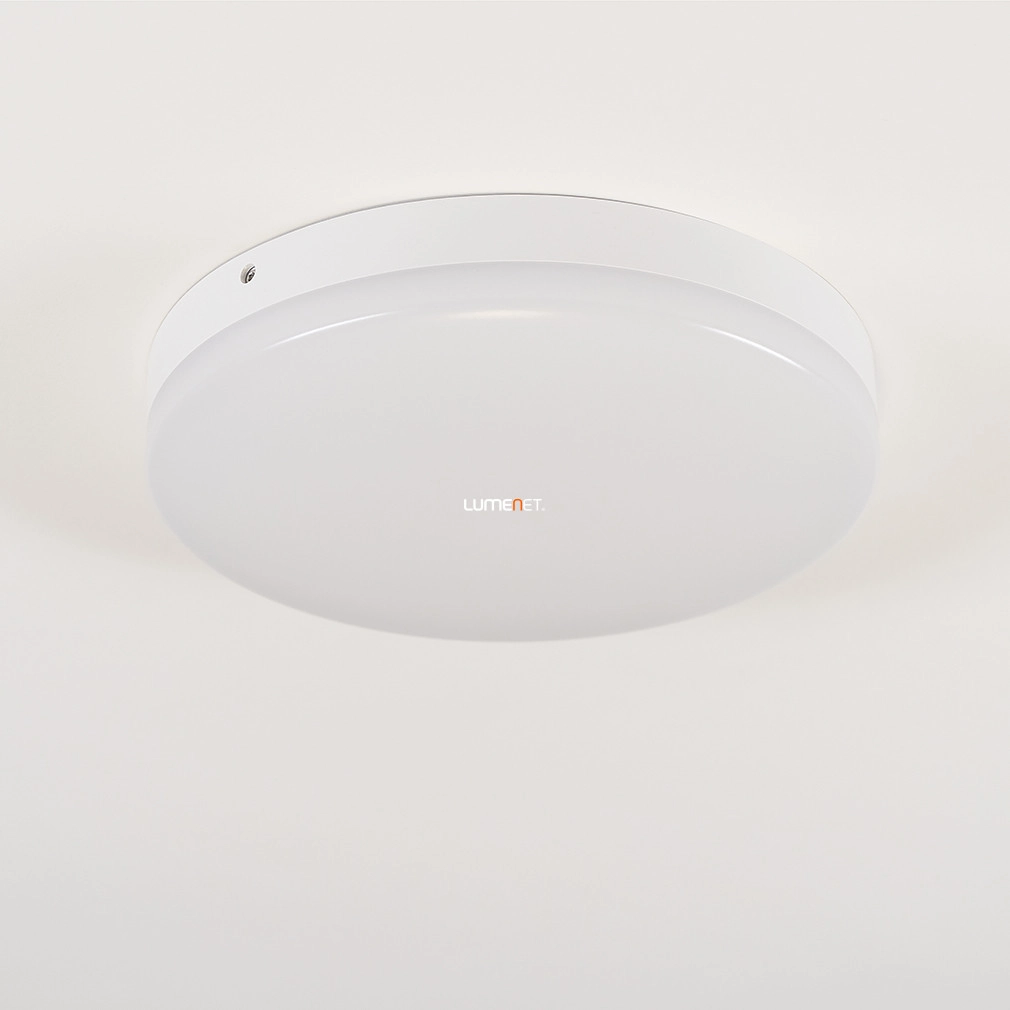

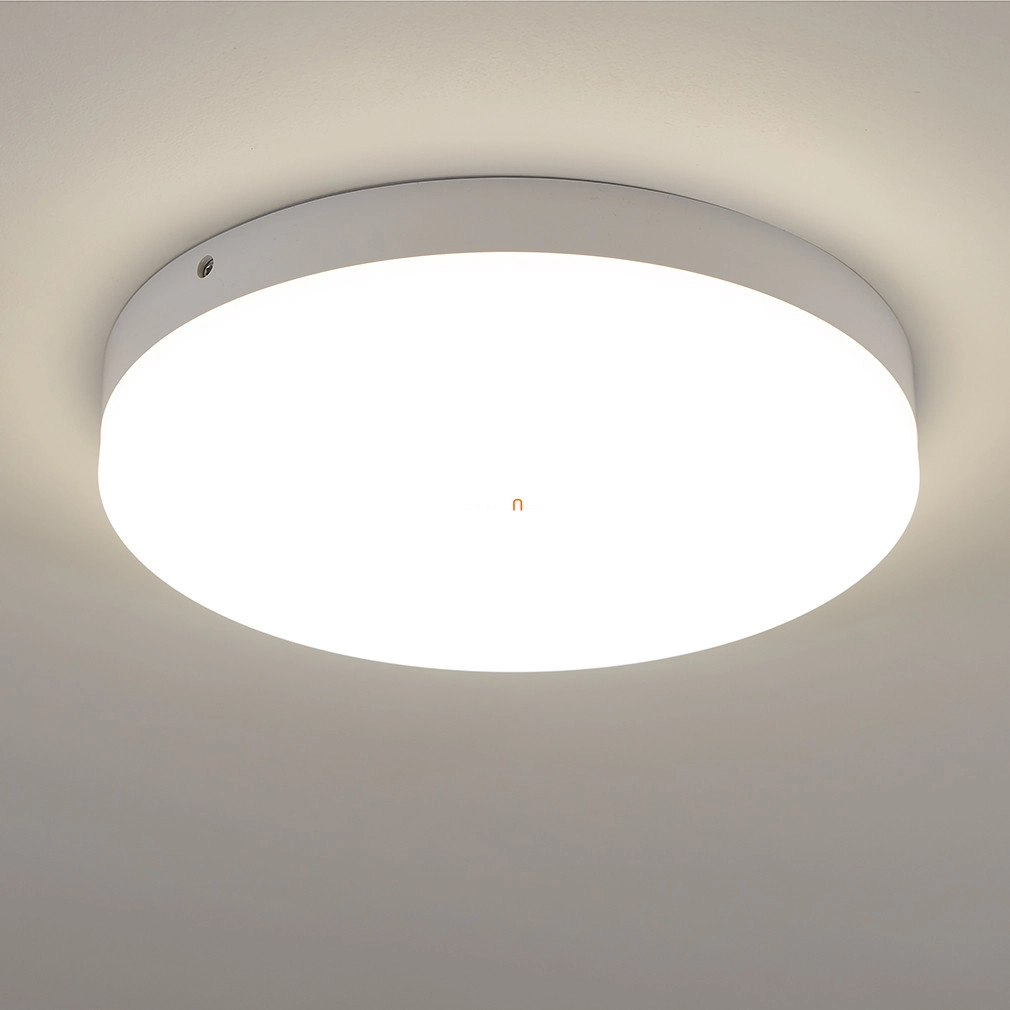

A Ledvance Surface Compact IK10 egy falra vagy mennyezetre szerelhető, kerek LED lámpatest olyan beltéri helyekre, ahol a világításnak nemcsak erősnek és egyenletesnek, hanem ellenállóbbnak is kell lennie. Garázsban, műhelyben, folyosón, lépcsőházban, előtérben vagy közösségi térben különösen jól jön az IK10 ütésállóság és az IP65 védelem.
A 3000 K-es melegfehér fény barátságosabb érzetet ad, mint a hidegebb műhelyfények, miközben a 1800 lumen fényáram és a 120°-os sugárzási szög szélesen teríti a fényt. A slim, alacsony profilú kialakítás miatt a lámpatest visszafogottan simul a mennyezetre vagy a falra.
1800 lumen, széles fényterítéssel
Az 1800 lm fényáram és a 120°-os sugárzási szög olyan általános világítást ad, amely falon és mennyezeten is jól használható közlekedőkben, garázsban vagy műhely jellegű beltéri terekben.
24 W névleges teljesítmény
A lámpatest 24 W névleges teljesítmény mellett 75 lm/W fényhasznosítást biztosít, integrált LED-meghajtóval.

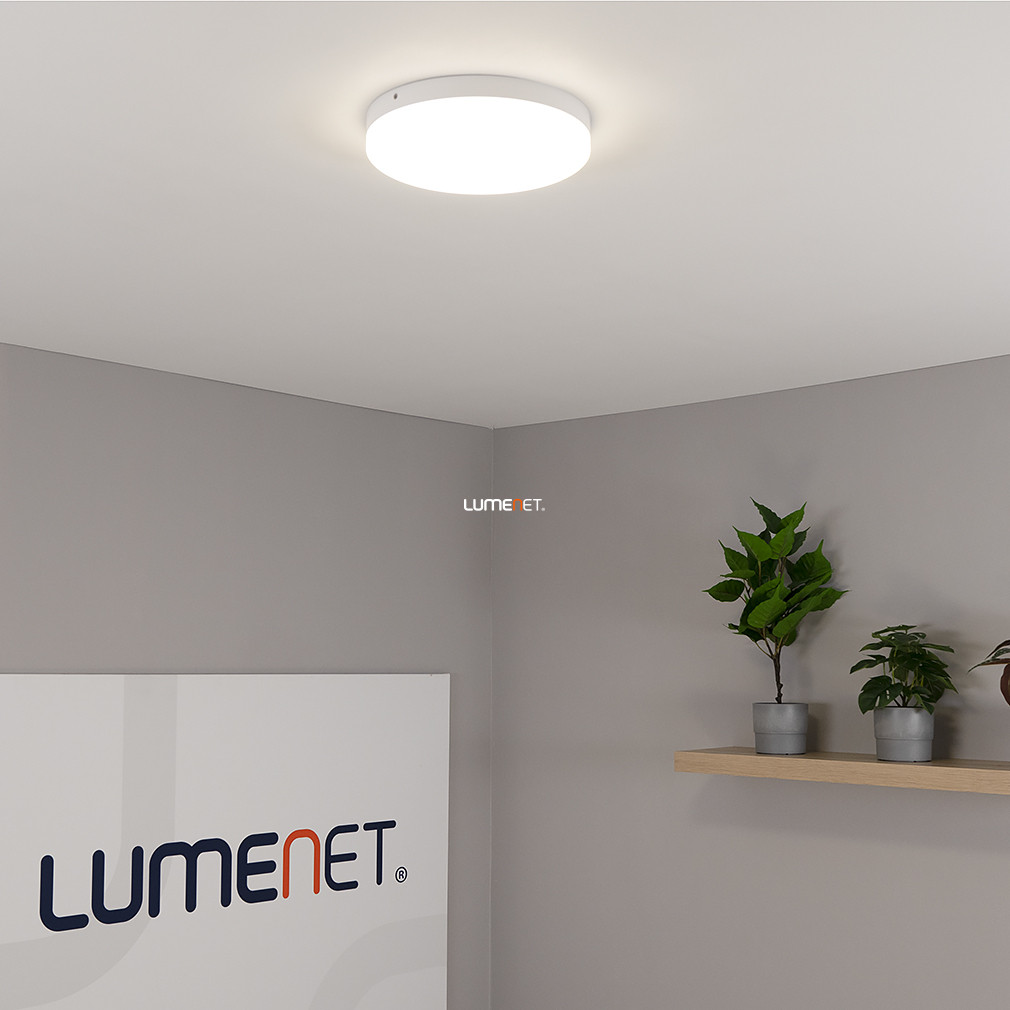

Miért jó választás garázsba, műhelybe vagy közlekedőbe?
Ezekben a helyiségekben a lámpa gyakran kap több port, nedvességet, véletlen ütést vagy erősebb igénybevételt, mint egy nappaliban. Ennél a modellnél a polikarbonát ház és búra, az IK10 ütésállóság, valamint az IP65 védelem együtt adja azt a robusztusabb felépítést, ami a mindennapi használatban igazán számít.
Fő előnyök röviden
- IK10 ütésállóság a fokozott mechanikai igénybevételhez.
- IP65 védelem por és vízsugár ellen.
- Homogén, melegfehér fény 3000 K színhőmérséklettel.
- Falra és mennyezetre is szerelhető, alacsony profilú kivitel.
Fontos döntési szempontok
A lámpatest nem fényerőszabályozható, és a beépített LED fényforrás nem cserélhető. Ez akkor fontos, ha meglévő dimmeres körre keresel lámpát, vagy kifejezetten cserélhető fényforrásos megoldást szeretnél. A lámpatest beltéri alkalmazási környezetre készült, ezért az IP65 védelem ellenére kültéri elhelyezést csak akkor válassz, ha a teljes telepítési környezet és a vonatkozó előírások ezt megengedik.
Döntés előtt ezt ellenőrizd
Ez a modell 300 mm átmérőjű és 61 mm magas, 220–240 V hálózati feszültségről működik, nem dimmelhető, és a fényforrása nem cserélhető. Ha hidegebb, semlegesebb fényt szeretnél, érdemes a 4000 K-es változatot keresni.
Villamos biztonsági figyelmeztetés
A lámpatest hálózati bekötésű, ezért a villamos csatlakoztatást szakképzett személy végezze. Szerelés, karbantartás vagy tisztítás előtt a készüléket feszültségmentesíteni kell.
Megfelelőségi jelölések
A termék CE, CB, ENEC, TÜV SÜD és EAC jelölésekkel rendelkezik, II. érintésvédelmi osztályú kialakítással.
Ha olyan beltéri lámpatestet keresel, amely nem dekorációs elemként, hanem tartós, üzembiztos általános világításként dolgozik, ez a Ledvance modell jó irány: erős mechanikai védelem, zárt kivitel, homogén fény és egyértelmű műszaki adatok segítik a biztos választást.
Részletes műszaki adatok
Azonosítás és villamos adatok
Fénytechnikai adatok
Kialakítás, szerelés és védelem
Élettartam és funkciók
Kapcsolódó termékek és kiegészítők
Ugyanehhez a Surface Compact IK10 családhoz elérhető 4000 K-es, semleges fehér változat is: 24 W, 1900 lm, IP65, IK10, EAN: 4058075062221.
A LEDVANCE röviden
A LEDVANCE az OSRAM világítástechnikai örökségére építve kínál lakossági, kereskedelmi és ipari világítási megoldásokat. A márka termékeinél a fényminőség, az energiahatékonyság és a gyakorlati használhatóság egyszerre kap hangsúlyt.
Gyakori kérdések
Kültérre is felszerelhető?
A termék IP65 védettségű, ugyanakkor az alkalmazási környezete beltéri. Garázsba, műhelybe, folyosóra, lépcsőházba vagy előtérbe jó választás; kültéri használatnál mindig a teljes telepítési környezetet és a szerelési feltételeket kell figyelembe venni.
Fényerőszabályozható ez a lámpatest?
Nem. Ez a Ledvance Surface Compact IK10 változat nem dimmelhető, ezért hagyományos kapcsolt áramkörre való.
Cserélhető benne a LED fényforrás?
Nem, a fényforrás beépített és nem cserélhető. Ezt érdemes figyelembe venni, ha kifejezetten cserélhető izzós lámpatestet keresel.
Mit jelent az IK10 ütésállóság?
Az IK10 magas mechanikai ütésállósági szintet jelöl. Ez különösen hasznos olyan helyeken, ahol a lámpatestet véletlen fizikai behatás érheti, például garázsban, műhelyben, közlekedőben vagy közösségi térben.
Falra és mennyezetre is szerelhető?
Igen, a lámpatest felületre szerelhető kivitelű, és falon vagy mennyezeten is elhelyezhető.
Milyen színű fényt ad?
Ez a változat 3000 K melegfehér fényt ad. Ha semlegesebb, fehérebb fényre van szükséged, a 4000 K-es változat lehet megfelelőbb.
Fontos tájékoztatás a termékleírásról
A Ledvance vandálbiztos LED lámpa garázsba és műhelybe, melegfehér, 24 W Surface-C Slim szakmai leírását a Lumenet munkatársai a legnagyobb szakmai odafigyeléssel, szakmai tudásuk megosztásával, a hivatalos LEDVANCE adatlap és a termékhez kapcsolódó gyártói dokumentáció feldolgozásával készítették annak érdekében, hogy vásárlási döntésed megfontolt legyen és elégedett legyél a megvásárolt termékkel.
Ugyanakkor fenntartjuk a hibázás lehetőségét, hiszen a leggondosabb ellenőrzés mellett is előfordulhat tévedés, illetve a LEDVANCE előzetes bejelentés nélkül változtathat a termék műszaki paraméterein, kialakításán, tartozékain vagy dokumentációján.
A Ledvance vandálbiztos LED lámpa garázsba és műhelybe, melegfehér, 24 W Surface-C Slim hivatalos adatlapja és használati útmutatója a termékoldalon, a letölthető dokumentumok között található; a használati és szerelési útmutató mindenkor érvényes változata a termék csomagolásában is megtalálható.
Gyártói adatlap
A LEDVANCE SURFACE COMPACT IK10 sorozatba tartozó, falra vagy mennyezetre szerelhető, magas ütésállóságú LED-lámpatest adatai az SF COMPACT IK10 300 24 W 3000 K IP65 WT változatra vonatkoznak.
Termékcsalád és alkalmazási területek
Azonosítás és rendelési adatok
Villamos adatok
Fénytechnikai adatok
Fényeloszlási adatok
Mechanikai, anyag- és színadatok
Szerelési és használati adatok
Védettségi adatok értelmezése
Az IP65 jelölés por elleni teljes védettséget és vízsugár elleni védelmet jelöl. Az IK10 ütésállósági besorolás magas mechanikai ellenállást ad meg a lámpatest burkolatára.
Méretek és tömeg
Élettartam-adatok
Szabványok, tanúsítványok és megfelelőségek
Megfelelőségi adatok
A gyártói adatlap CE, CB, ENEC, TÜV SÜD és EAC jelöléseket, valamint külön megfelelőségi dokumentumokat ad meg ehhez a termékcsaládhoz és változathoz.
Biztonsági és szerelési figyelmeztetések
Villamos szerelési figyelmeztetés
Az elektromos csatlakozásokat szakképzett személynek kell elvégeznie.
A gyártói adatlap áramütés veszélyére figyelmeztet.
Fotometriai és tervezési fájlok

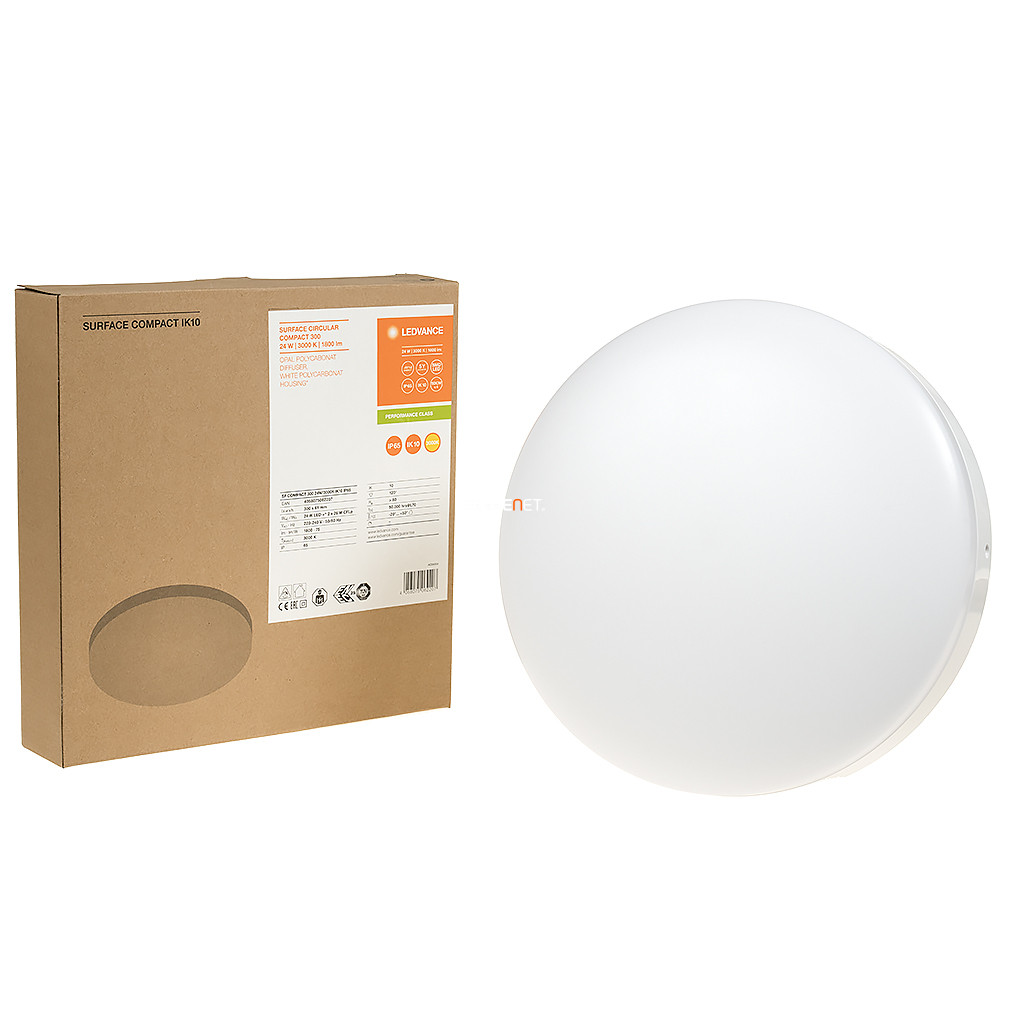

Fogyasztói csomagolási adatok
Dokumentumadatok
Adatlap megjegyzés
A gyártói adatlap HTML-változata a rendelkezésre álló dokumentum adatait rendszerezi.
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát.
A hivatalos dokumentáció és a termékhez mellékelt használati vagy szerelési útmutató az irányadó.
Használati útmutató
A Ledvance Surface Circular Compact IK10, 4058075062207 EAN-azonosítójú, 24 W-os, melegfehér LED mennyezeti vagy fali lámpatest fix, felületre szerelt világításhoz készült. A kerek, vandálbiztos kialakítású lámpatest 3000 K színhőmérsékletű fényt ad, IP65 védettséggel és IK10 ütésállósági besorolással rendelkezik.
Biztonsági tudnivalók
Villamos biztonság
A lámpatest 220–240 V AC hálózati feszültségről működik. A szerelés, bekötés, nyitás vagy karbantartás megkezdése előtt kapcsold le az érintett áramkört a biztosítónál vagy a kismegszakítónál.
Csak feszültségmentes állapotban dolgozz. A visszakapcsolást kizárólag akkor végezd el, ha a lámpatest mechanikusan rögzített, a bekötődoboz fedele zárt, a vezetékek rögzítése megfelelő, és a burkolat a helyén van.
Hálózati bekötést csak villamos szerelésre jogosult, szakképzett személy végezzen.
- Sérült burkolattal, sérült kábellel, hiányzó tömítéssel vagy laza rögzítéssel ne használd a lámpatestet.
- A lámpatestet nem szabad a hálózatra kapcsolni nyitott bekötőfedéllel vagy befejezetlen szereléssel.
- A rögzítőcsavarokat a szerelés végén mindkét oldalon meg kell húzni, hogy a lámpatest biztonságosan a tartókonzolon maradjon.
- A vezetékeket úgy kell elvezetni, hogy ne szoruljanak be a burkolat, a fedél vagy a rögzítőelemek alá.
- A lámpatest II. érintésvédelmi osztályú kivitelű, ezért a bekötést mindig a kapocsjelöléseknek és a helyi villamos előírásoknak megfelelően kell elvégezni.
Rendeltetésszerű használat
A lámpatest állandó, felületre szerelt világítási célra használható olyan helyeken, ahol 220–240 V AC, 50/60 Hz hálózati tápellátás áll rendelkezésre. A 300 mm átmérőjű, kompakt kivitel garázsban, műhelyben, közlekedőben, technikai helyiségben és hasonló környezetben alkalmazható, ha a felszerelési hely megfelel az IP65 és IK10 besoroláshoz kapcsolódó szerelési feltételeknek.
Védettség és mechanikai ellenállás
Az IP65 jelölés por elleni teljes védettséget és vízsugár elleni védelmet jelöl megfelelően lezárt kábelbevezetés és zárt burkolat mellett.
Az IK10 besorolás magas mechanikai ütésállóságot jelent, de a lámpatestet ettől függetlenül nem szabad szándékos rongálásnak, nem rendeltetésszerű terhelésnek vagy szerelési feszítésnek kitenni.
Nem megengedett használat
- Ne használd a lámpatestet ideiglenes, lógó vagy nem rögzített állapotban.
- Ne takard le a lámpatestet hőszigetelő vagy hőt visszatartó anyaggal.
- Ne próbáld a beépített LED fényforrást vagy a vezérlőegységet házilag cserélni.
- Ne szereld olyan felületre, amely nem képes biztonságosan megtartani a lámpatestet és a rögzítőelemeket.
- Ne használd a terméket, ha a kábelbevezetés tömítése nem zár megfelelően, mert ez csökkentheti az IP-védettséget.
Műszaki alapadatok
Piktogramok és jelölések értelmezése
Előkészítés a szereléshez
- Ellenőrizd, hogy a felszerelési felület sík, stabil és alkalmas-e a 0,9 kg tömegű lámpatest biztonságos megtartására.
- Készíts elő T20 Torx szerszámot az oldalsó biztonsági csavarokhoz.
- A tartókonzol rögzítési furatainak tengelytávolsága 200 mm.
- A kábelbevezetéshez 5,5–10 mm külső átmérőjű kábel használható.
- A bekötéshez 3 × 1,0–1,5 mm² keresztmetszetű vezeték szerepel a szerelési adatok között.
- A vezeték blankolási hossza 8–9 mm.
- A kábelköpeny előkészítésénél a jelölt 25 mm és 35 mm méreteket vedd figyelembe, hogy a vezetékek a kapocsban és a tehermentesítő alatt megfelelően feküdjenek.
Szerelési lépések
Áramtalanítás
Kapcsold le az érintett áramkört, és ellenőrizd, hogy a szerelési pont feszültségmentes.
Oldalsó csavarok meglazítása
T20 Torx szerszámmal lazítsd meg a lámpatest két oldalsó rögzítőcsavarját.
Tartókonzol kiemelése
Emeld ki a fém tartókonzolt a lámpatestből, hogy külön fel tudd rögzíteni a mennyezetre vagy falra.
Bekötőfedél felnyitása
Csavard ki a bekötődoboz fedelének csavarjait, majd hajtsd fel a fedelet.
Kapocs és tehermentesítő előkészítése
Lazítsd meg a kapocsteret és a kábelrögzítést annyira, hogy a betápláló kábel bevezethető és beköthető legyen.
Kábelbevezetés megnyitása
Nyisd meg a kábelbevezetést a megfelelő irányból úgy, hogy a kábel tömítetten és sérülés nélkül átvezethető legyen.
Tartókonzol és kábel pozicionálása
Vezesd át a betápláló kábelt a tartókonzol középső nyílásán. A rögzítési furatok 200 mm-es tengelytávolságát és a középső, 80 mm-es kábelbevezetési zónát vedd figyelembe.
Furatok elkészítése
Jelöld ki és készítsd el a rögzítőfuratokat a felszerelési felület anyagának megfelelő módon.
Tartókonzol rögzítése
Rögzítsd a tartókonzolt a felülethez megfelelő tiplikkel és csavarokkal. A kábel maradjon a konzol középső nyílásában, és ne sérüljön meg a csavarozás során.
Lámpatest ideiglenes beakasztása
Akasszd a lámpatestet a tartókonzolra úgy, hogy bekötés közben ne a vezeték tartsa a lámpatest tömegét.
Kábel bevezetése
Vezesd be a kábelt a kábelátvezetőn keresztül a bekötőtérbe. Ügyelj arra, hogy a kábel ne törjön meg, és a tömítés illeszkedjen a kábelre.
Vezetékek bekötése és rögzítése
Csatlakoztasd a vezetékeket a kapocsjelölések szerint, majd húzd meg a tehermentesítőt, hogy a kábel mechanikusan rögzített legyen.
Bekötőfedél lezárása
Hajtsd vissza a bekötődoboz fedelét, és húzd meg a fedél csavarjait. A fedélnek zártan kell illeszkednie.
Lámpatest felhelyezése
Emeld a lámpatestet a tartókonzolra, és illeszd a rögzítési pontokra. Ellenőrizd, hogy a burkolat egyenletesen felfekszik.
Oldalsó csavarok meghúzása
T20 Torx szerszámmal húzd meg mindkét oldalsó rögzítőcsavart. A csavaroknak megfelelően be kell ülniük a rögzítési pontokba.
Feszültség visszakapcsolása
A mechanikai és villamos ellenőrzés után kapcsold vissza az áramkört, majd ellenőrizd a lámpatest működését.
Villamos bekötés
A lámpatest bekötésénél a kapocsjelöléseket kell követni. A fázis- és nullavezetőt a megfelelő kapocsba kell csatlakoztatni, a vezetékeket pedig ütközésig, stabilan kell rögzíteni. A csatlakoztatás után finoman ellenőrizd, hogy egyik vezeték sem húzható ki a kapocsból.
- Megengedett tápfeszültség: 220–240 V AC.
- Megengedett frekvencia: 50/60 Hz.
- Ajánlott vezeték-keresztmetszet a szerelési adatok szerint: 1,0–1,5 mm².
- Blankolási hossz: 8–9 mm.
- Kábelátmérő: 5,5–10 mm.
Bekötési ellenőrzés
A kábel tehermentesítésének meg kell fognia a külső kábelköpenyt. Nem megfelelő, ha a tehermentesítő csak az egyes ereket szorítja.
A kábelbevezetés tömítése legyen zárt, mert a lámpatest IP65 védettsége csak megfelelően szerelt kábelátvezetéssel tartható fenn.
Ellenőrzés és próba
- Ellenőrizd, hogy a tartókonzol stabilan rögzül-e a felülethez.
- Ellenőrizd, hogy a bekötőfedél zárt, a csavarjai meghúzott állapotban vannak-e.
- Ellenőrizd, hogy a kábel nem szorult-e be, és a kábelbevezetés tömítetten illeszkedik-e.
- Ellenőrizd, hogy a két oldalsó T20 rögzítőcsavar megfelelően tartja-e a lámpatestet.
- A feszültség visszakapcsolása után győződj meg arról, hogy a lámpatest egyenletesen világít.
Karbantartás és tisztítás
A beépített LED fényforrás és a működtető egység nem felhasználó által cserélhető. Hiba, sérülés vagy rendellenes működés esetén ne bontsd meg a lámpatestet házilagos javítás céljából.
- Tisztítás előtt kapcsold le az érintett áramkört.
- A burkolatot száraz vagy enyhén nedves, puha kendővel tisztítsd.
- Ne használj agresszív vegyszert, oldószert vagy súroló hatású tisztítóeszközt.
- A tisztítás után csak akkor kapcsold vissza a feszültséget, ha a lámpatest külső felülete száraz.
Hulladékkezelés
Elektronikai hulladék
Az áthúzott hulladékgyűjtő jelölés alapján a lámpatestet élettartama végén nem szabad a vegyes háztartási hulladékba dobni. Elektromos és elektronikai hulladékként, elkülönítve kell leadni.
Dokumentumadatok
Használati útmutató megjegyzés
Ez az oldal a rendelkezésre álló gyártói dokumentáció tartalmát rendezi magyar nyelvű használati útmutatóvá.
A gyártó előzetes bejelentés nélkül módosíthatja a termék kialakítását, műszaki adatait vagy a dokumentáció tartalmát.
A biztonságos használathoz, szereléshez és karbantartáshoz mindig a termékhez mellékelt, mindenkor érvényes gyártói dokumentáció és a vonatkozó biztonsági előírások az irányadók.
