Wago 890-983 WINSTA® MINI H-elosztócsatlakozó, 5 pólusú, I kódolás, 1 bemenet és 2 kimenet, kimenetek egy oldalon, 3 reteszelőkar, szabadon vezetett kábelekhez, kék
RRP:5 991 Ft/db
5 931 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
5 166 Ft/db
nettó 4 068 Ft/db
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
WINSTA® MINI elosztócsatlakozó téves összecsatlakoztatás elleni védelemmel. A reteszelőfüllel ellátott WINSTA® MINI elosztócsatlakozóval hatékony dugaszolható kötések alkalmazhatók az időigényes csavaros kötések helyett. A rugós csatlakozástechnikával működő dugaszolható installációs csatlakozók teljesen csavarmentesek. Sokféle felhasználásnál erőforrás-takarékos, hibamentes szerelést tesznek lehetővé. A villamos szerelés biztonságát mechanikai védelem növeli a téves összecsatlakoztatás ellen. A kék, I kódolású WINSTA® MINI csatlakozók elsősorban intelligens világításkezeléshez, például DALI-lámpák fényerő-szabályozásához alkalmasak. A WINSTA® MINI kielégíti a miniatürizálás iránti igényt. A gyártó legkisebb dugaszolható csatlakozórendszere különösen lámpatestekhez alkalmas, amelyeknél a LED-technológia és az összetett rendszerek miatt egyre kevesebb hely jut a csatlakozástechnikának. Push-in CAGE CLAMP® rugós csatlakozástechnika: dugaszolható szerelés az időigényes csavaros kötések helyett. A WINSTA® dugaszolható csatlakozórendszer a villamos szerelés szigorú követelményeihez igazodik. A kábelek és alkatrészek gyors, megbízható és hibamentes szerelését teszi lehetővé. A Wago minőségi, tartós, reteszelőkarral ellátott megoldása megkönnyíti a villamos alkatrészek szerelését. Hatékony védelem a téves összecsatlakoztatás ellen. Összedugaszolt állapotban IP40 védettség. Intelligens, egyszerű világítási szerelésekhez. Pontos méretek. Gyors, áttekinthető villamos szerelés.

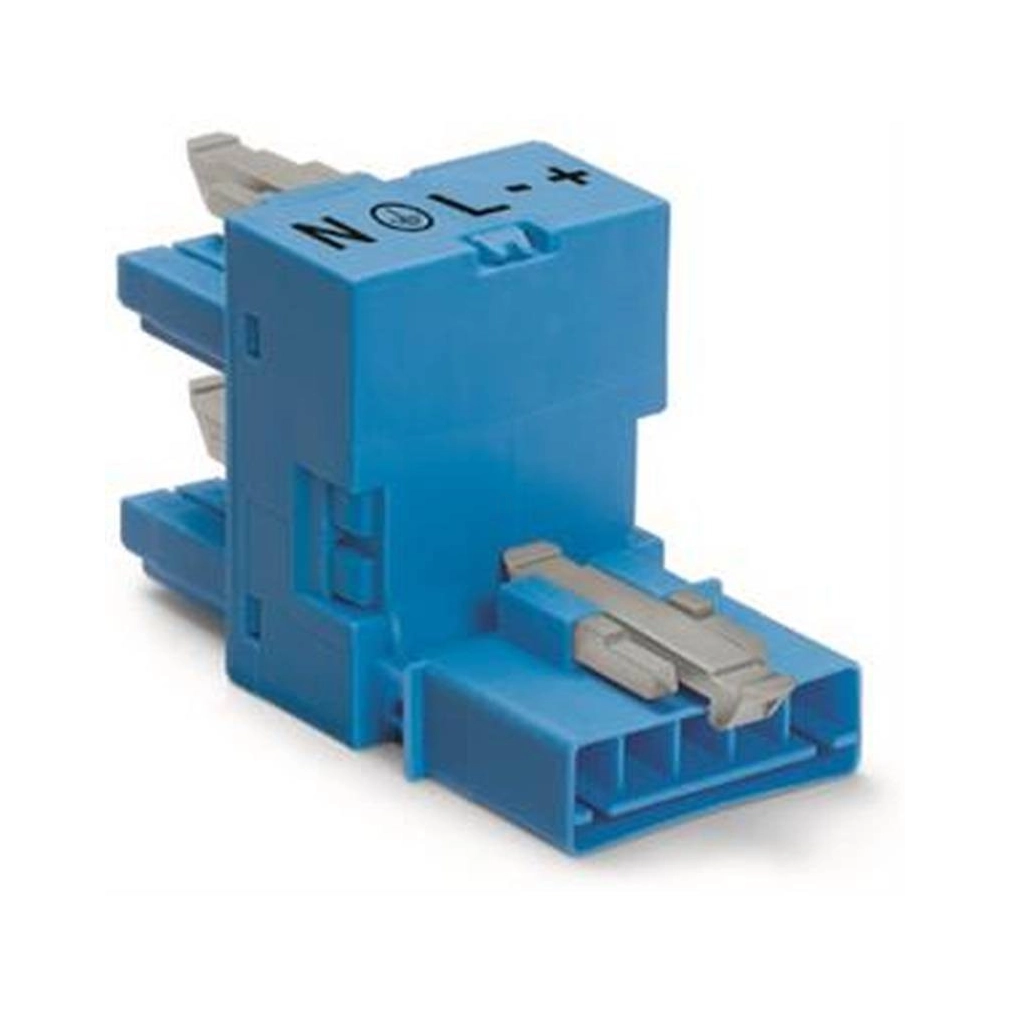

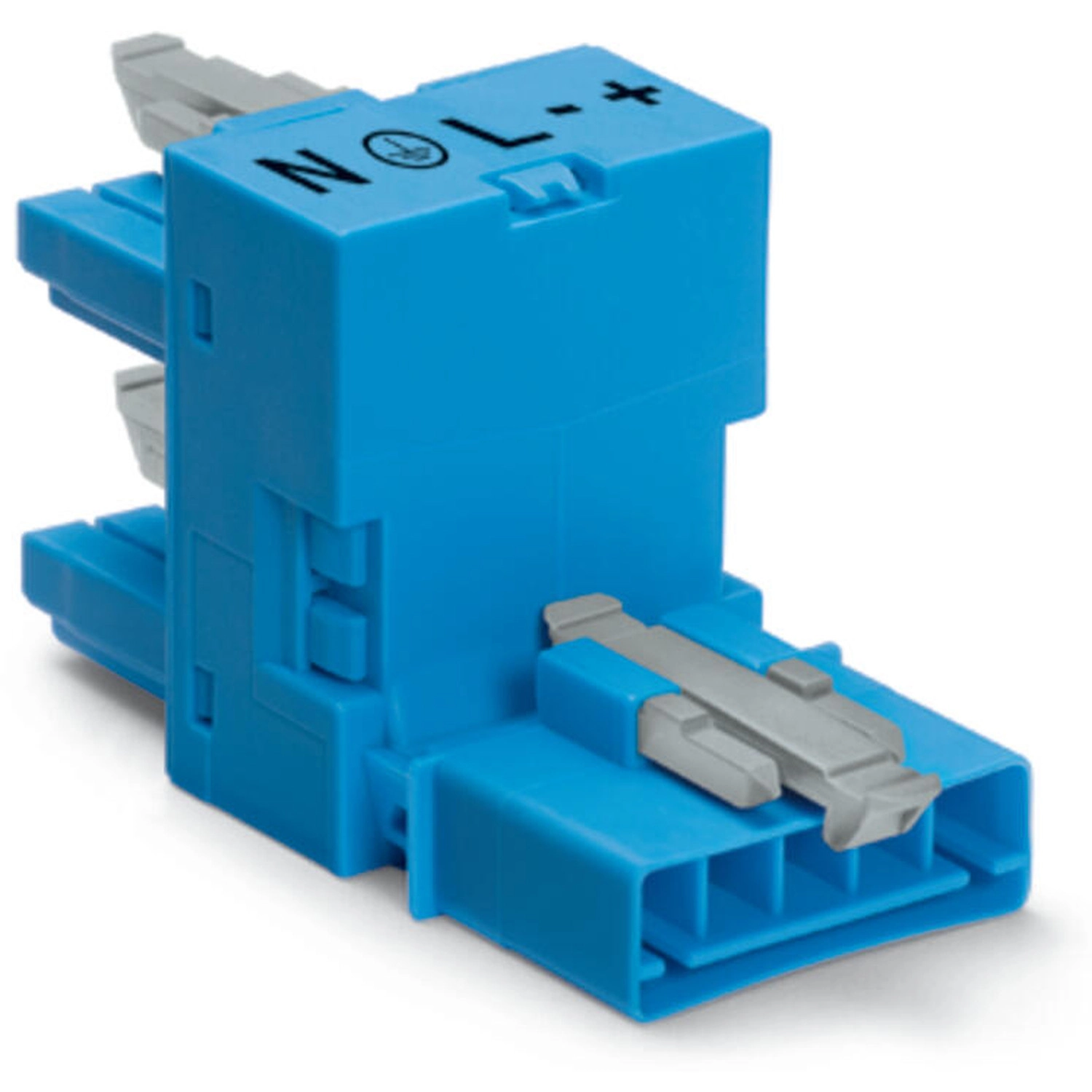

A Wago 890-983 kék, ötpólusú h-elosztó csatlakozó I kódolással, egy bemenettel és két kimenettel készült, DALI- és világításmenedzsment-alkalmazásokhoz. Három rögzítőfüllel rendelkezik; védettsége IP20, illesztéskor IP40.
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 400 V; 6 kV; 16 A |
|---|---|
| UL1977 | 600 V; 12 A |
Kialakítás, méretek és anyagok
| Pólusszám | 5 |
|---|---|
| Lábtávolság | 4,4 mm / 0,173 inch |
| Szélesség | 25,2 mm / 0,992 inch |
| Magasság | 32,65 mm / 1,285 inch |
| Alkalmazás | DALI, világításmenedzsment |
| Változtatható kódolás | Nincs |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Rögzítőfül | Igen |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Szín | kék |
| Szigetelőanyag | Poliamid (PA66) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,321 MJ |
| Tömeg | 23,3 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Mélység | 63,5 mm / 2,5 inch |
| Anyagcsoport | I |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítőfülek száma | 3 |
| Elosztó típusa | h-elosztó csatlakozó (egyirányú) |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Megtartó erő | Reteszelve >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyári retesszel rendelkeznek. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |
| Összes potenciál száma | 5 |
| Kódolás | I |
| Pólusjelölés | N, védőföld, L, −, + |
| Védettség | IP20; IP40 illesztéskor |
| Földelési funkció | Előre kialakított PE csatlakozás |
| Elosztás | 1 bemenet; 2 kimenet; kimenetek az egyik oldalon |
| Alkalmas | Lengő csatlakozásokhoz |
| Szigetelés hőmérsékleti feltétele | ≤105 °C-os hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működési tartomány külön adat: −35 … +85 °C. |

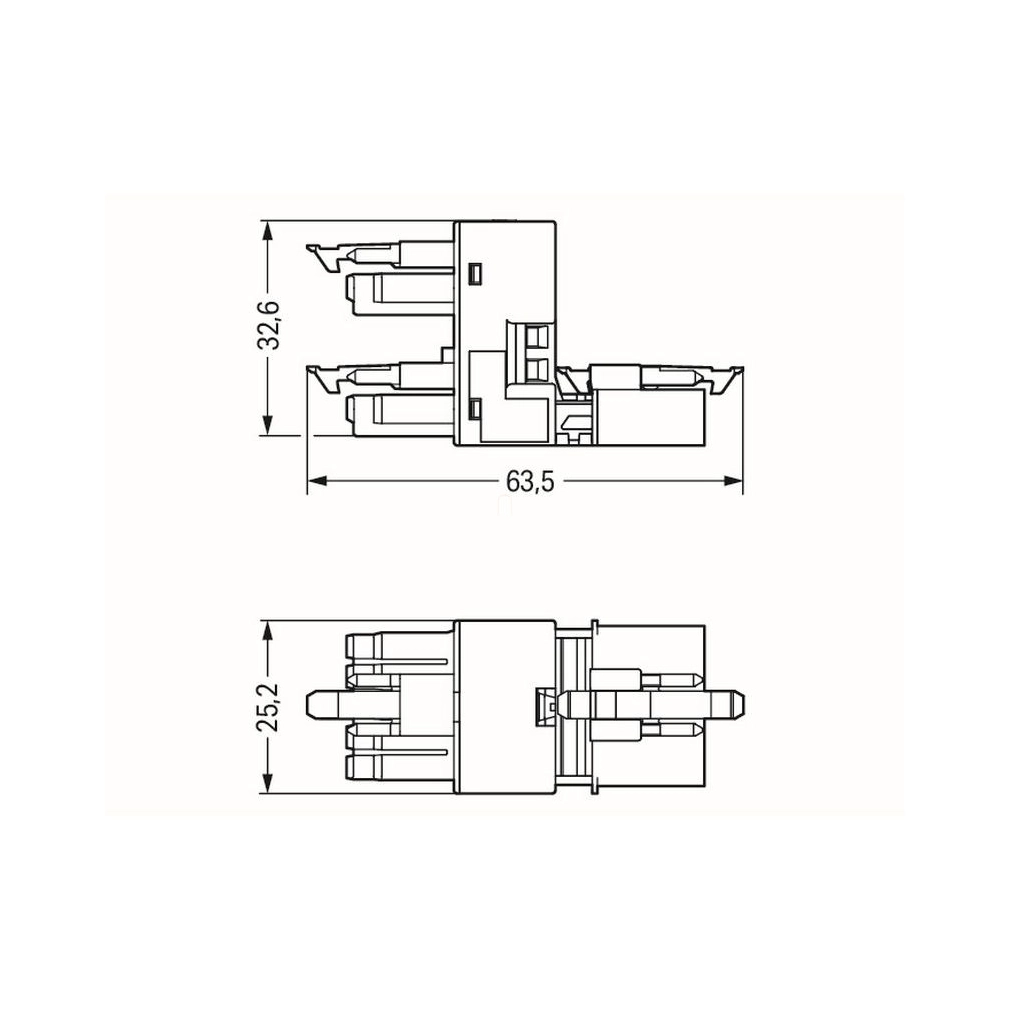

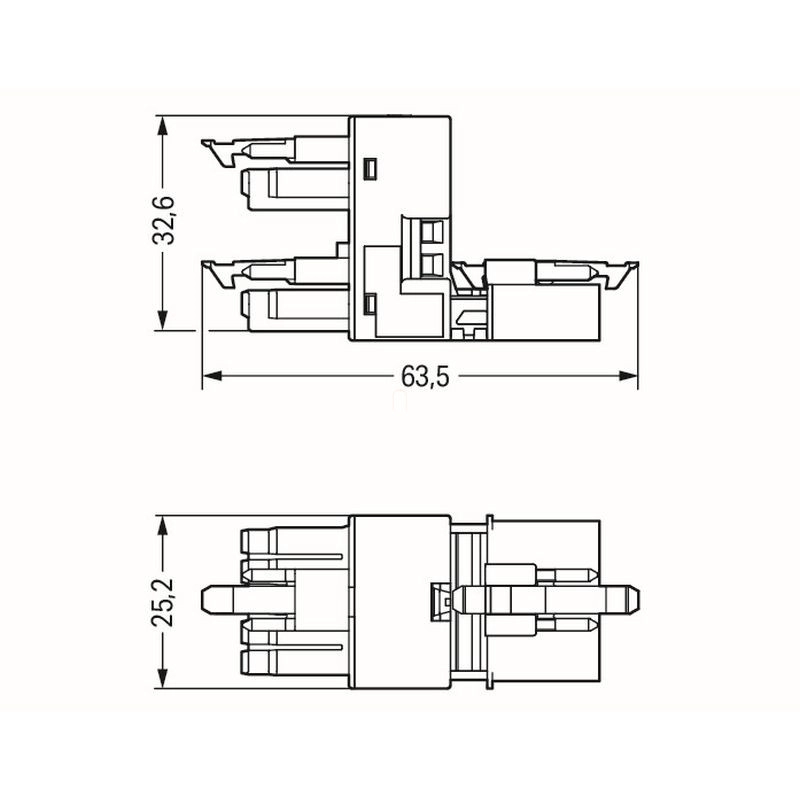

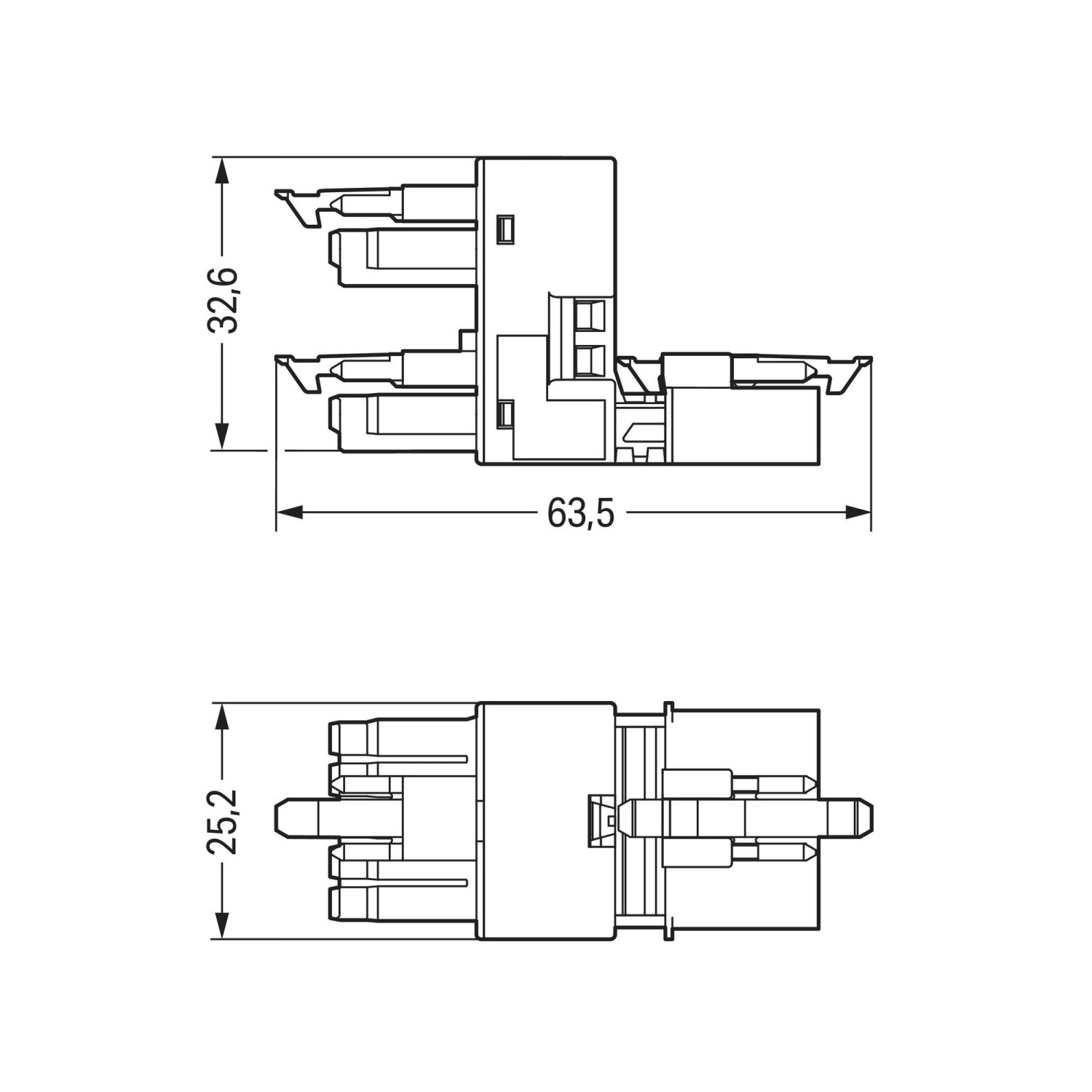

| Méretábra további jelölései | 32,6 mm magassági rajzméret; a műszaki táblázat külön 32,65 mm-t ad meg. |
Biztonsági feltételek
| Követelmény 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
|---|---|
| Követelmény 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| Követelmény 3 | Csak rendeltetésszerűen használd a terméket. |
| Követelmény 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Követelmény 5 | Vedd figyelembe a termék műszaki adatait. |
| Követelmény 6 | Ügyelj a helyes póluskiosztásra. |
| Követelmény 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| Követelmény 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| Követelmény 9 | A vezetékeket ütközésig told be. |
| Követelmény 10 | Csak reteszeléssel és húzásmentesítéssel használd. |
| Követelmény 11 | Kizárólag eredeti tartozékot használj. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
Tanúsítványok és nyilatkozatok
| CCA | EN61535; 71-123231 |
|---|---|
| CCA | IEC61535; NL-85020 |
| cURus | UL1977; E45171 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | Steel Vessel Rules; 24-0095973-PDA |
| DNV GL | TAE00001Z6 |
| PRS | TE/1096/880590/23 |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Csatlakozó ellendarabok és kábelek
| 890-1105 | Aljzat; 5 pólusú; Kod. I; 1,50 mm²; kék |
|---|---|
| 890-1115 | Dugó; 5 pólusú; Kod. I; 1,50 mm²; kék |
| 891-8985/006-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 5 pólusú; Kod. I; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; kék |
| 891-8985/106-101 | előre összeszerelt csatlakozókábel; Eca; Aljzat/ nyílt végű; 5 pólusú; Kod. I; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; kék |
| 891-8985/206-101 | előre összeszerelt csatlakozókábel; Eca; Dugó/nyílt végű; 5 pólusú; Kod. I; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; kék |
Szükséges kiegészítők
| 890-675 | Szerelőlap; 5 pólusú; elosztó csatlakozóknak; Műanyag; fehér |
|---|---|
| 890-625 | Szerelőlap; 5 pólusú; elosztó csatlakozóknak; Műanyag; fekete |
Csomagolás
| Csomagolási mennyiség | 50 db |
|---|---|
| Csomagolás típusa | Doboz |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány bemenete és kimenete van?
Egy bemenet és két kimenet; a kimenetek az egyik oldalon helyezkednek el.
Milyen a pólusjelölése?
N, védőföld, L, −, +.
Mekkora az UL1977 szerinti árama?
12 A, 600 V mellett.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
5
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
890-983
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
23,3 g/db
Cikkszám
4050821300335
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 890-983 WINSTA® MINI H-elosztócsatlakozó, 5 pólusú, I kódolás, 1 bemenet és 2 kimenet, kimenetek egy oldalon, 3 reteszelőkar, szabadon vezetett kábelekhez, kék műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 890-983 |
| GTIN / EAN | 4050821300335 |
| Terméktípus | WINSTA MINI h-elosztó csatlakozó |
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 400 V; 6 kV; 16 A |
|---|---|
| UL1977 | 600 V; 12 A |
Kialakítás, méretek és anyagok
| Pólusszám | 5 |
|---|---|
| Lábtávolság | 4,4 mm / 0,173 inch |
| Szélesség | 25,2 mm / 0,992 inch |
| Magasság | 32,65 mm / 1,285 inch |
| Alkalmazás | DALI, világításmenedzsment |
| Változtatható kódolás | Nincs |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Rögzítőfül | Igen |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Szín | kék |
| Szigetelőanyag | Poliamid (PA66) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,321 MJ |
| Tömeg | 23,3 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Mélység | 63,5 mm / 2,5 inch |
| Anyagcsoport | I |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítőfülek száma | 3 |
| Elosztó típusa | h-elosztó csatlakozó (egyirányú) |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Megtartó erő | Reteszelve >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyári retesszel rendelkeznek. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |
| Összes potenciál száma | 5 |
| Kódolás | I |
| Pólusjelölés | N, védőföld, L, −, + |
| Védettség | IP20; IP40 illesztéskor |
| Földelési funkció | Előre kialakított PE csatlakozás |
| Elosztás | 1 bemenet; 2 kimenet; kimenetek az egyik oldalon |
| Alkalmas | Lengő csatlakozásokhoz |
| Szigetelés hőmérsékleti feltétele | ≤105 °C-os hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működési tartomány külön adat: −35 … +85 °C. |
| Méretábra további jelölései | 32,6 mm magassági rajzméret; a műszaki táblázat külön 32,65 mm-t ad meg. |
Biztonsági feltételek
| Követelmény 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
|---|---|
| Követelmény 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| Követelmény 3 | Csak rendeltetésszerűen használd a terméket. |
| Követelmény 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Követelmény 5 | Vedd figyelembe a termék műszaki adatait. |
| Követelmény 6 | Ügyelj a helyes póluskiosztásra. |
| Követelmény 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| Követelmény 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| Követelmény 9 | A vezetékeket ütközésig told be. |
| Követelmény 10 | Csak reteszeléssel és húzásmentesítéssel használd. |
| Követelmény 11 | Kizárólag eredeti tartozékot használj. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
Tanúsítványok és nyilatkozatok
| CCA | EN61535; 71-123231 |
|---|---|
| CCA | IEC61535; NL-85020 |
| cURus | UL1977; E45171 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | Steel Vessel Rules; 24-0095973-PDA |
| DNV GL | TAE00001Z6 |
| PRS | TE/1096/880590/23 |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 20 (WINSTA) |
Termékbesorolások
| UNSPSC | 39121406 |
|---|---|
| eCl@ss 10.0 | 27-44-06-03 |
| eCl@ss 9.0 | 27-44-06-03 |
| ETIM 9.0 | EC002567 |
| ETIM 10.0 | EC002567 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.02. |
|---|
Csatlakozó ellendarabok és kábelek
| 890-1105 | Aljzat; 5 pólusú; Kod. I; 1,50 mm²; kék |
|---|---|
| 890-1115 | Dugó; 5 pólusú; Kod. I; 1,50 mm²; kék |
| 891-8985/006-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 5 pólusú; Kod. I; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; kék |
| 891-8985/106-101 | előre összeszerelt csatlakozókábel; Eca; Aljzat/ nyílt végű; 5 pólusú; Kod. I; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; kék |
| 891-8985/206-101 | előre összeszerelt csatlakozókábel; Eca; Dugó/nyílt végű; 5 pólusú; Kod. I; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; kék |
Szükséges kiegészítők
| 890-675 | Szerelőlap; 5 pólusú; elosztó csatlakozóknak; Műanyag; fehér |
|---|---|
| 890-625 | Szerelőlap; 5 pólusú; elosztó csatlakozóknak; Műanyag; fekete |
Csomagolás
| Csomagolási mennyiség | 50 db |
|---|---|
| Csomagolás típusa | Doboz |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 890-983 WINSTA® MINI H-elosztócsatlakozó, 5 pólusú, I kódolás, 1 bemenet és 2 kimenet, kimenetek egy oldalon, 3 reteszelőkar, szabadon vezetett kábelekhez, kék használati útmutató
Biztonsági feltételek
1
A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100).
2
Feszültség alatt vagy terhelés alatt ne végezz szerelést.
3
Csak rendeltetésszerűen használd a terméket.
4
Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket.
5
Vedd figyelembe a termék műszaki adatait.
6
Ügyelj a helyes póluskiosztásra.
7
Sérült vagy szennyezett alkatrészt ne használj.
8
Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat.
9
A vezetékeket ütközésig told be.
10
Csak reteszeléssel és húzásmentesítéssel használd.
11
Kizárólag eredeti tartozékot használj.
Csak beüzemelési útmutatóval együtt árusítható.
Szerelés
Rögzítsd a szerelőlemezt a lábakkal.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
