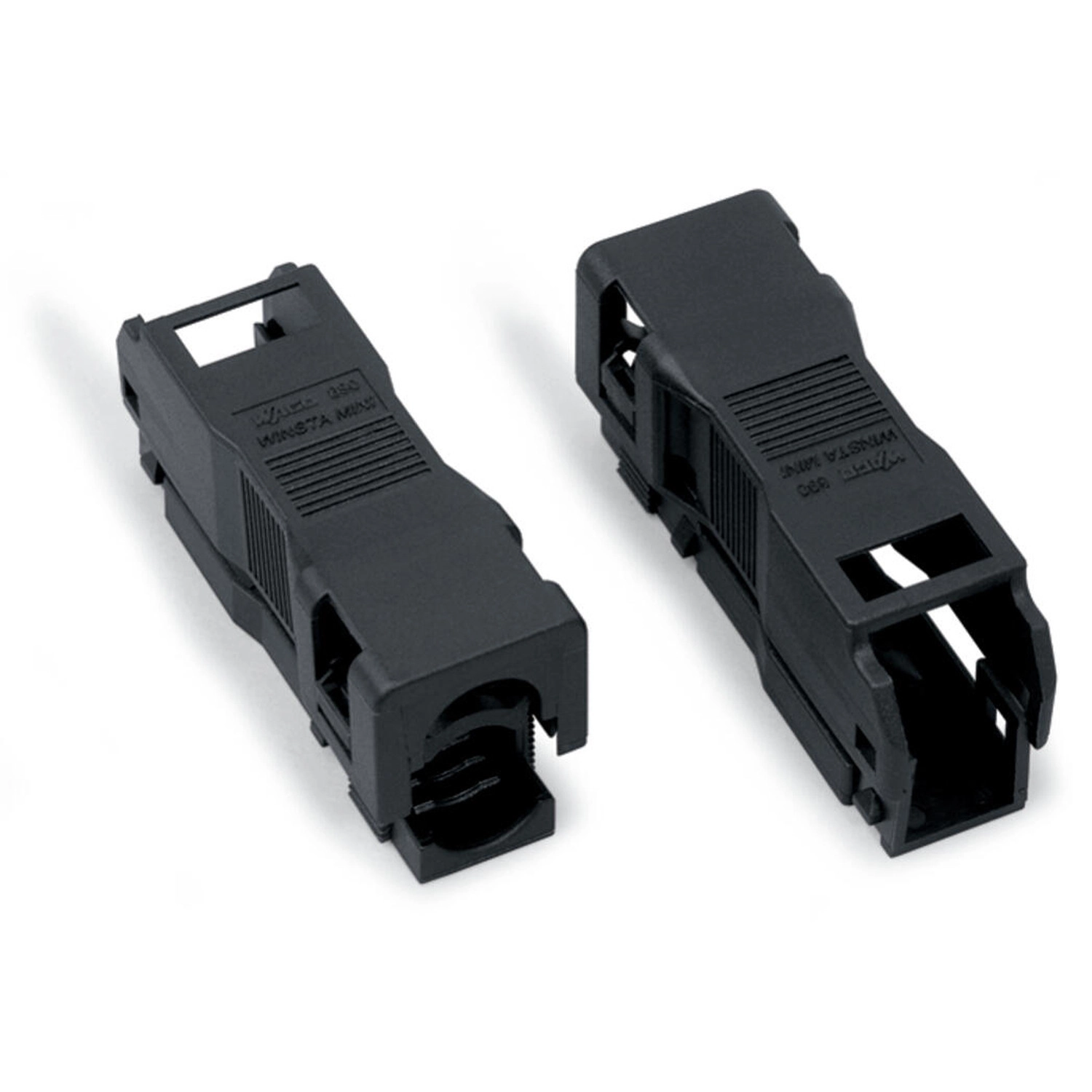

Wago 890-502 WINSTA MINI tehermentesítő ház, 2 pólusú, reteszelőkapoccsal, 1 kábelhez, 3,8–8,2 mm kábelátmérőhöz, fekete
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Wago 890-502 fekete, kétpólusú WINSTA MINI tehermentesítő ház szorítókapoccsal, egy 3,8–8,2 mm átmérőjű kábelhez készült. PA66 poliamidból készül, UL94 V0 gyúlékonysági osztállyal. A külső köpeny eltávolítására 32 mm tartozik; a megnevezés külön 30 mm-es adatot is tartalmaz.
Méretek, kábel és anyagok
| Pólusszám | 2 |
|---|---|
| Befogadható kábelek száma | 1 |
| Kábelátmérő | 3,8–8,2 mm |
| Külső köpeny eltávolítási hossza | 32 mm |
| Lábtávolság | 4,4 mm / 0,173 inch |
| Szélesség | 15,6 mm / 0,614 inch |
| Magasság | 13,2 mm / 0,52 inch |
| Mélység | 44,8 mm / 1,764 inch |
| Szín | Fekete |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,085 MJ |
| Tömeg | 2,9 g |
| Feldolgozási hőmérséklet | −5 … +40 °C |
| Folyamatos működési hőmérséklet | −35 … +85 °C |
| Szigetelés hőmérsékleti feltétele | ≤105 °C-os hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működési tartomány külön adat: −35 … +85 °C. |
Alkalmazási feltételek és adateltérések
| Megnevezés és köpenyeltávolítás | A termékmegnevezés 30 mm-es adatot tartalmaz, a külső szigetelés csupaszolási hosszának sorában viszont 32 mm szerepel. A két adat külön marad; a 30 mm nem írja felül a külső köpenyre megadott 32 mm-t, és nem helyettesíti a ház 44,8 mm-es mélységét. |
|---|---|
| A ház és a csatlakozó adatai | A tehermentesítő házhoz megadott pólusszám és kábelátmérő nem jelent önálló feszültség-, áram- vagy vezetékkapocs-keresztmetszeti névleges értéket. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
| Általános családleírás | Az általános WINSTA MINI ismertető legfeljebb 1,5 mm²-es vezetékeket említ. A ház saját táblázata a 3,8–8,2 mm kábelátmérőt adja meg; a kapocspont konkrét vezetékméreteit a hozzá tartozó csatlakozó műszaki adataival együtt kell ellenőrizni. |
Gyártói biztonsági előírások
| 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
|---|---|
| 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| 3 | Csak rendeltetésszerűen használd a terméket. |
| 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| 5 | Vedd figyelembe a termék műszaki adatait. |
| 6 | Ügyelj a helyes póluskiosztásra. |
| 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| 9 | A vezetékeket ütközésig told be. |
| 10 | Csak reteszelőkarral és tehermentesítéssel használd. |
| 11 | Kizárólag eredeti tartozékot használj. |
Tanúsítvány
| cURus – Underwriters Laboratories Inc. | UL1977; E45171 |
|---|
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora kábelhez való?
Egy 3,8–8,2 mm átmérőjű kábelhez.
Mekkora a külső köpeny eltávolítási hossza?
A műszaki táblázat szerint 32 mm; a megnevezésben szereplő 30 mm külön adat.

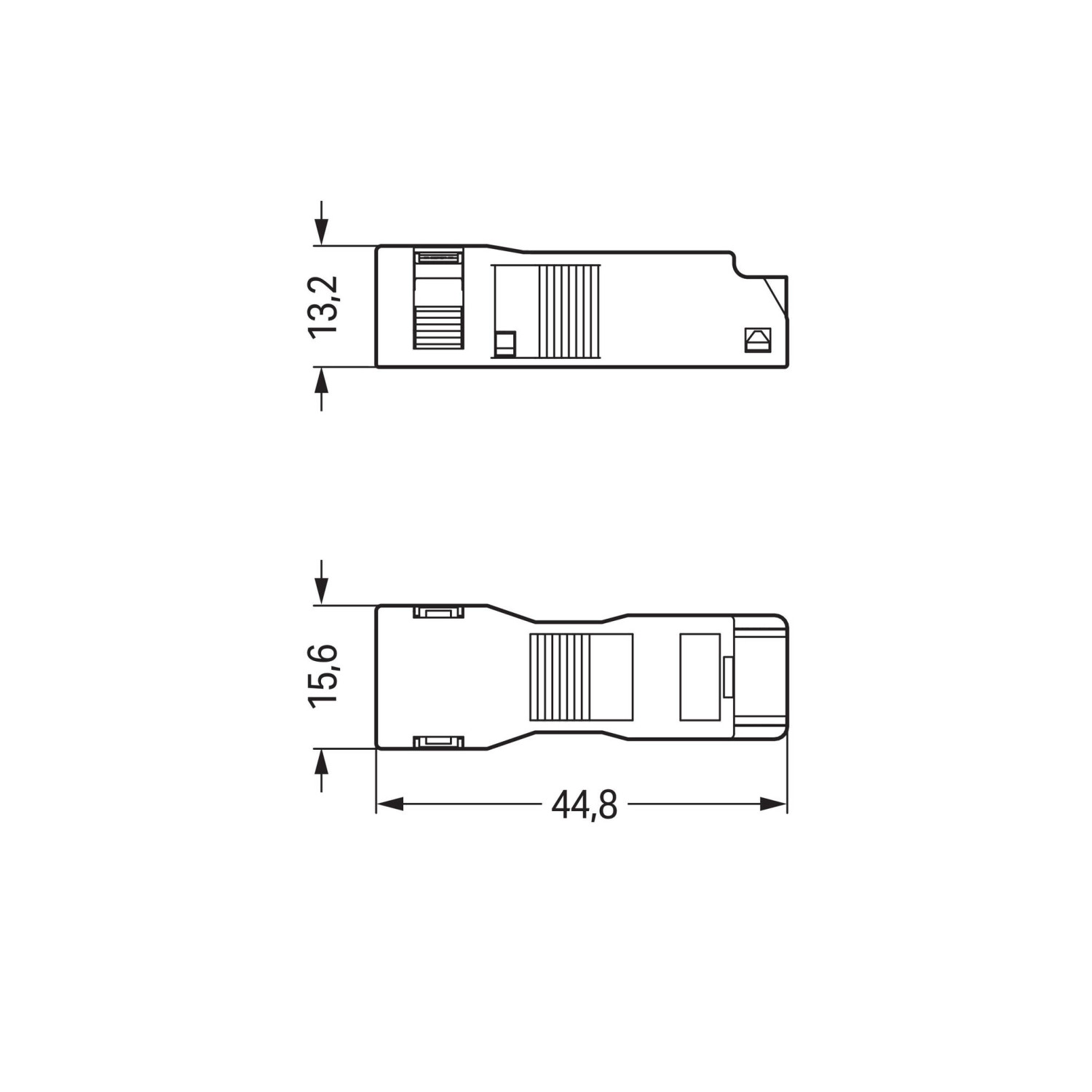

Mekkora a ház mérete?
15,6 × 13,2 × 44,8 mm; szélesség × magasság × mélység.
Szerelhető feszültség alatt?
Nem; feszültség vagy terhelés alatt tilos szerelni.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 890-502 WINSTA MINI tehermentesítő ház, 2 pólusú, reteszelőkapoccsal, 1 kábelhez, 3,8–8,2 mm kábelátmérőhöz, fekete műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 890-502 |
| GTIN / EAN | 4045454233310 |
| Terméktípus | WINSTA MINI tehermentesítő ház |
Méretek, kábel és anyagok
| Pólusszám | 2 |
|---|---|
| Befogadható kábelek száma | 1 |
| Kábelátmérő | 3,8–8,2 mm |
| Külső köpeny eltávolítási hossza | 32 mm |
| Lábtávolság | 4,4 mm / 0,173 inch |
| Szélesség | 15,6 mm / 0,614 inch |
| Magasság | 13,2 mm / 0,52 inch |
| Mélység | 44,8 mm / 1,764 inch |
| Szín | Fekete |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,085 MJ |
| Tömeg | 2,9 g |
| Feldolgozási hőmérséklet | −5 … +40 °C |
| Folyamatos működési hőmérséklet | −35 … +85 °C |
| Szigetelés hőmérsékleti feltétele | ≤105 °C-os hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működési tartomány külön adat: −35 … +85 °C. |
Alkalmazási feltételek és adateltérések
| Megnevezés és köpenyeltávolítás | A termékmegnevezés 30 mm-es adatot tartalmaz, a külső szigetelés csupaszolási hosszának sorában viszont 32 mm szerepel. A két adat külön marad; a 30 mm nem írja felül a külső köpenyre megadott 32 mm-t, és nem helyettesíti a ház 44,8 mm-es mélységét. |
|---|---|
| A ház és a csatlakozó adatai | A tehermentesítő házhoz megadott pólusszám és kábelátmérő nem jelent önálló feszültség-, áram- vagy vezetékkapocs-keresztmetszeti névleges értéket. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
| Általános családleírás | Az általános WINSTA MINI ismertető legfeljebb 1,5 mm²-es vezetékeket említ. A ház saját táblázata a 3,8–8,2 mm kábelátmérőt adja meg; a kapocspont konkrét vezetékméreteit a hozzá tartozó csatlakozó műszaki adataival együtt kell ellenőrizni. |
Gyártói biztonsági előírások
| 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
|---|---|
| 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| 3 | Csak rendeltetésszerűen használd a terméket. |
| 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| 5 | Vedd figyelembe a termék műszaki adatait. |
| 6 | Ügyelj a helyes póluskiosztásra. |
| 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| 9 | A vezetékeket ütközésig told be. |
| 10 | Csak reteszelőkarral és tehermentesítéssel használd. |
| 11 | Kizárólag eredeti tartozékot használj. |
Tanúsítvány
| cURus – Underwriters Laboratories Inc. | UL1977; E45171 |
|---|
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 39269097900 |
| Termékcsoport | 20 (WINSTA) |
Termékbesorolások
| UNSPSC | 39121722 |
|---|---|
| eCl@ss 10.0 | 27-44-06-92 |
| eCl@ss 9.0 | 27-44-06-92 |
| ETIM 9.0 | EC002863 |
| ETIM 10.0 | EC002863 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.02. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 890-502 WINSTA MINI tehermentesítő ház, 2 pólusú, reteszelőkapoccsal, 1 kábelhez, 3,8–8,2 mm kábelátmérőhöz, fekete használati útmutató
Biztonsági előírások
A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100).
Feszültség alatt vagy terhelés alatt ne végezz szerelést.
Csak rendeltetésszerűen használd a terméket.
Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket.
Vedd figyelembe a termék műszaki adatait.
Ügyelj a helyes póluskiosztásra.
Sérült vagy szennyezett alkatrészt ne használj.
Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat.
A vezetékeket ütközésig told be.
Csak reteszelőkarral és tehermentesítéssel használd.
Kizárólag eredeti tartozékot használj.
Kábel és külső köpeny
| Befogadható kábel | 1 darab, 3,8–8,2 mm átmérővel |
|---|---|
| Külső köpeny eltávolítási hossza | 32 mm |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
