Wago 890-123 WINSTA® MINI aljzat, tehermentesítő házzal, 3 pólusú, A kódolású, 1,5 mm², fehér
RRP:2 172 Ft/db
2 150 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 873 Ft/db
nettó 1 475 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

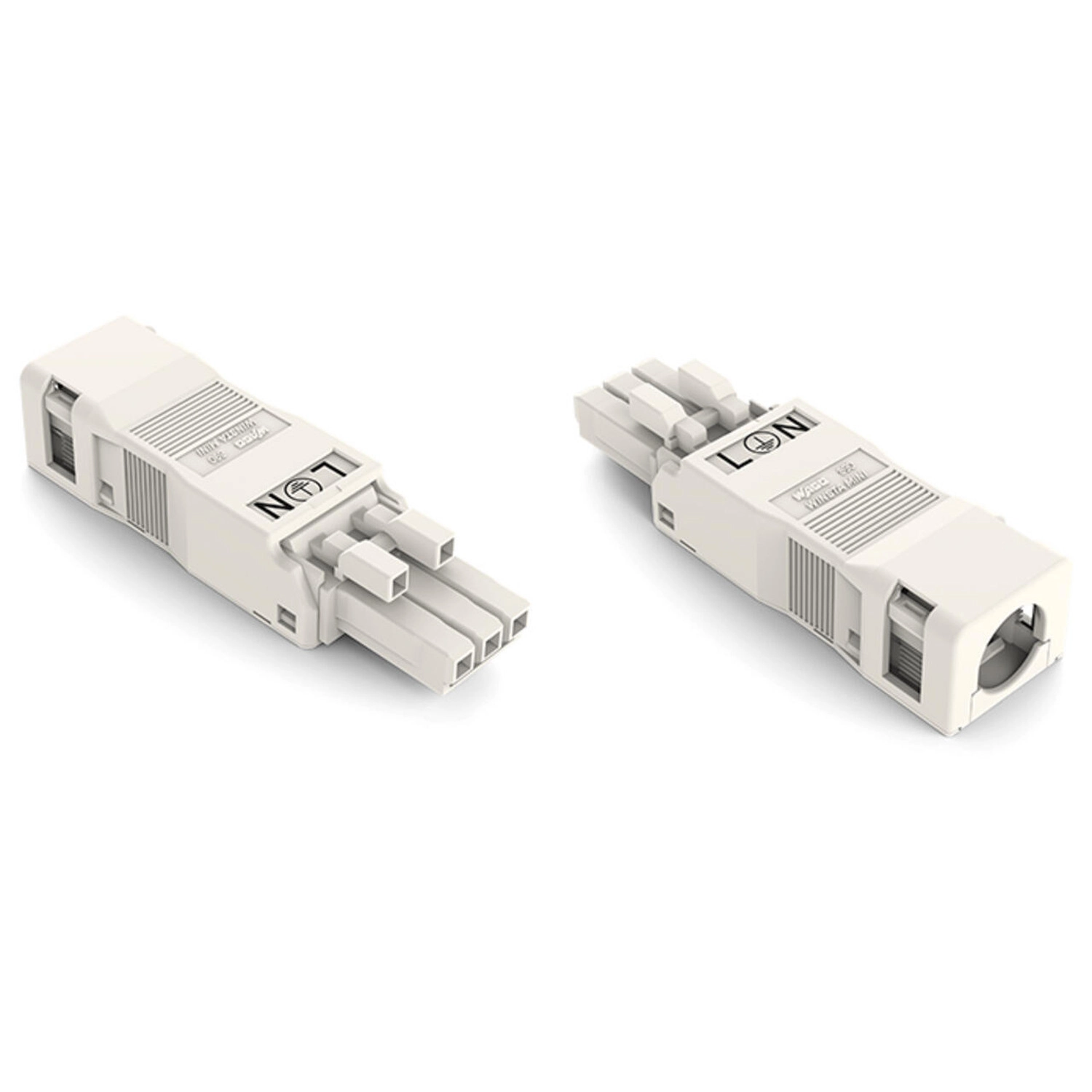

WINSTA® MINI anyacsatlakozó/aljzat A kódolással. A 3 pólusú WINSTA® MINI anyacsatlakozó/aljzat dugaszolható megoldást kínál vezérlőszekrényekben, nyomtatott áramköri lapokon és világítási csatlakozásokhoz. A rugós csatlakozástechnikával működő installációs csatlakozók csavaros kötések nélkül használhatók, és számos alkalmazásban rugalmas, hibamentes szerelést tesznek lehetővé. A kódolási lehetőségek csökkentik a szerelési hibákat, és minden részegység gyors, biztonságos vezetékezését segítik. Az IP40 védettség a legalább 1 mm átmérőjű szilárd idegen tárgyak behatolása ellen véd. Az A kódolású, fekete vagy fehér WINSTA® MINI csatlakozókat általában az energiaelosztás általános hálózati alkalmazásaihoz használják. Szűk helyen a Wago legkisebb dugaszolható csatlakozórendszere, a WINSTA® MINI különösen előnyös. Helyet takarít meg, és a Push-in CAGE CLAMP® rugós csatlakozástechnika gyors szerelést tesz lehetővé, mert kevés karbantartást igényel és csavaros kötések nélkül alkalmazható. A külső szigetelés csupaszítási hossza 40 mm. Alacsonyabb költségek a gyors üzembe helyezéssel és a szervizköltségek elkerülésével: WINSTA® MINI megoldások. A WINSTA® dugaszolható csatlakozórendszer dugaszolható villamos szerelést tesz lehetővé, jelentősen csökkentve a szervizigényt és a költségeket. A téves összecsatlakoztatás elleni védelemmel a biztonság és minőség feladása nélkül csökkenthetők a szerelési költségek, elkerülhető a szervizigény és a szükségtelen állásidő. Dugaszolható installációs csatlakozók téves összecsatlakoztatás elleni védelemmel. Kompakt kialakítás legfeljebb 1,5 mm² keresztmetszetű vezetőkhöz. A kódolás számos alkalmazáshoz. Rugalmas, helytakarékos szerelés. Gyors és biztonságos szerelés.
A Wago 890-123 fehér WINSTA MINI aljzat, A kódolással, általános hálózati alkalmazásokhoz. 3 pólusú kivitel, 1,5 mm² névleges keresztmetszettel és 9 mm ércsupaszolási hosszal. Tehermentesítő készülékházzal és IP40 védettséggel készül.
Villamos adatok
| Értékelési szabvány | IEC/EN60664-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 16 A |
| III/2 és II/2 feltételoszlop | A névleges feszültség, impulzusfeszültség és áram helyén kötőjel szerepel. |
| UL1977 szerinti névleges feltételek | 600 V; 14 A |
| Érintkezési ellenállás | Kb. 1 mΩ |
| Dugó/aljzat közötti átmeneti ellenállás | Kb. 0,25 mΩ |
Vezetékcsatlakozás
| Csatlakozási pontok száma | 3 |
|---|---|
| Potenciálok száma | 3 |
| Pólusszám | 3 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Névleges keresztmetszet | 1,5 mm² / 16 AWG |
| Tömör vezeték | 0,25–1,5 mm² / 22–16 AWG |
| Tömör vezeték, közvetlen push-in bekötéssel | 0,75–1,5 mm² / 20–16 AWG |
| Sodrott vezeték | 0,25–1 mm² / 22–18 AWG |
| Finom elemi szálas vezeték | 0,25–1,5 mm² / 22–16 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 0,75 mm² / 20 AWG |
| Ér csupaszolási hossza | 9 mm / 0,35 inch |
| Bekötési irány az illesztéshez képest | 0° |
| Burkolt kábel átmérője | 4,5–10 mm |
Méretek, anyag és környezet
| Lábtávolság | 4,4 mm / 0,173 inch |
|---|---|
| Szélesség | 17,9 mm / 0,705 inch |
| Magasság | 14 mm / 0,551 inch |
| Mélység | 63,6 mm / 2,504 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Változtatható kódolás | Nincs |
| Rögzítőfül | Utólag felszerelhető |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,168 MJ |
| Tömeg | 6,8 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | fehér |
| Kódolás | A |
| Pólusjelölés | L / PE / N |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Összekapcsolási erő | Kb. 20–70 N; a pólusszámtól függően |
| Reteszelt megtartóerő | Nagyobb mint 80 N |
| Szétkapcsolási erő | Nyitott retesznél kb. 20–70 N; a pólusszámtól függően |
| Összeillesztési ciklusok száma | 200; ohmos terhelés nélkül |
| Védettség | IP40 |
| Hibás összeillesztés elleni védelem | Igen; eltérő pólusszám, 180°-os elfordítás, oldalirányú eltolt dugaszolás és egypólusú bedugás ellen. |
| Reteszelés családi feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyári retesszel készülnek. Lengő aljzatnál és dugónál további retesz szükséges. |
| Tehermentesítő | Tehermentesítő készülékház |
| Csatlakozó és tehermentesítő színe | fehér |

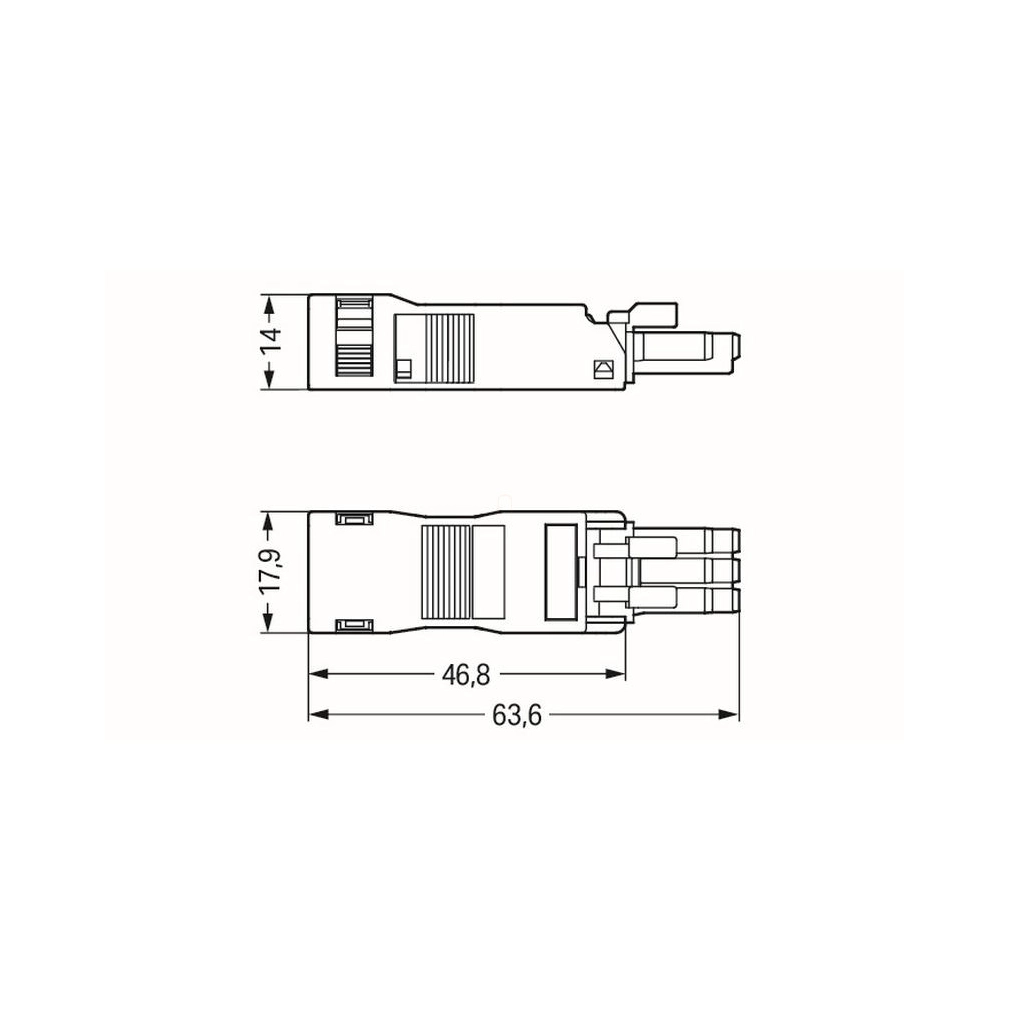

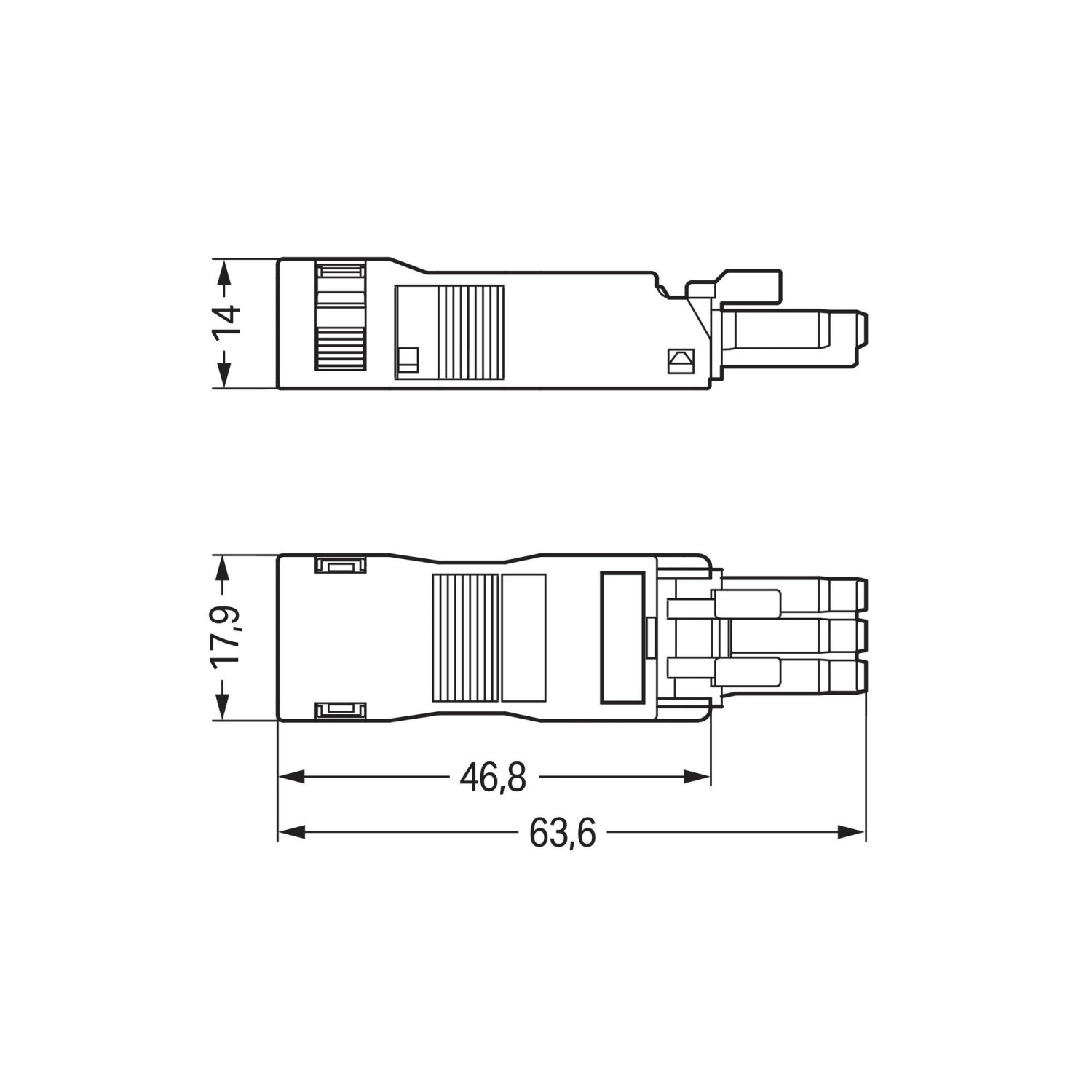

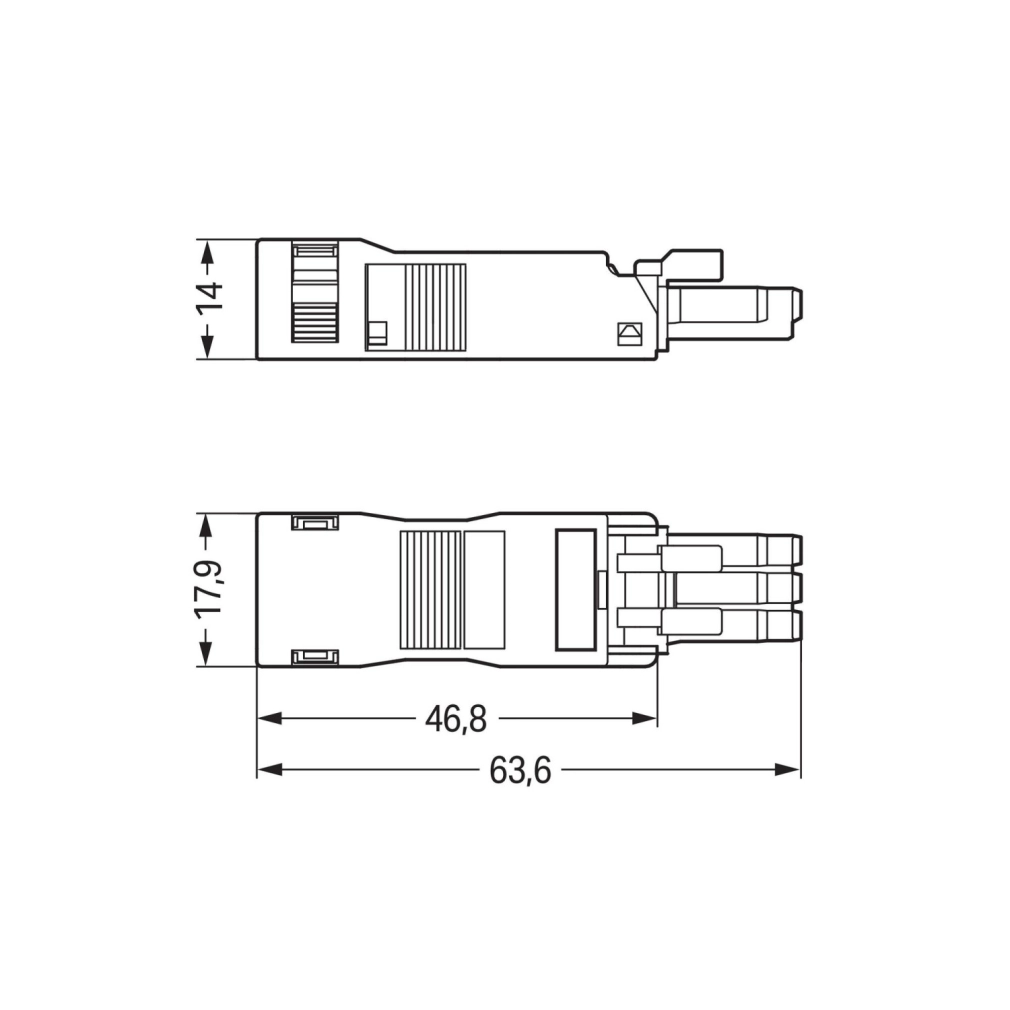

| Méretábra külön hosszirányú részmérete | 46,8 mm |

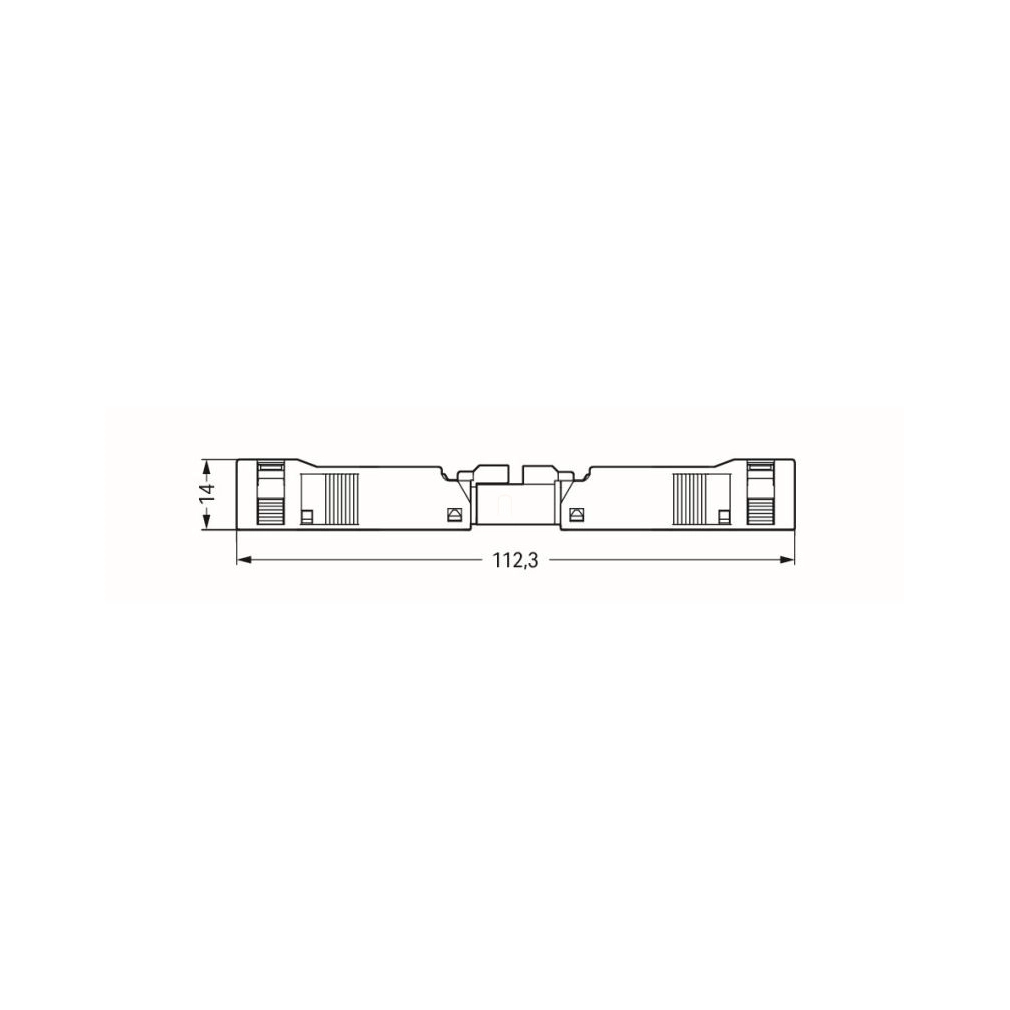

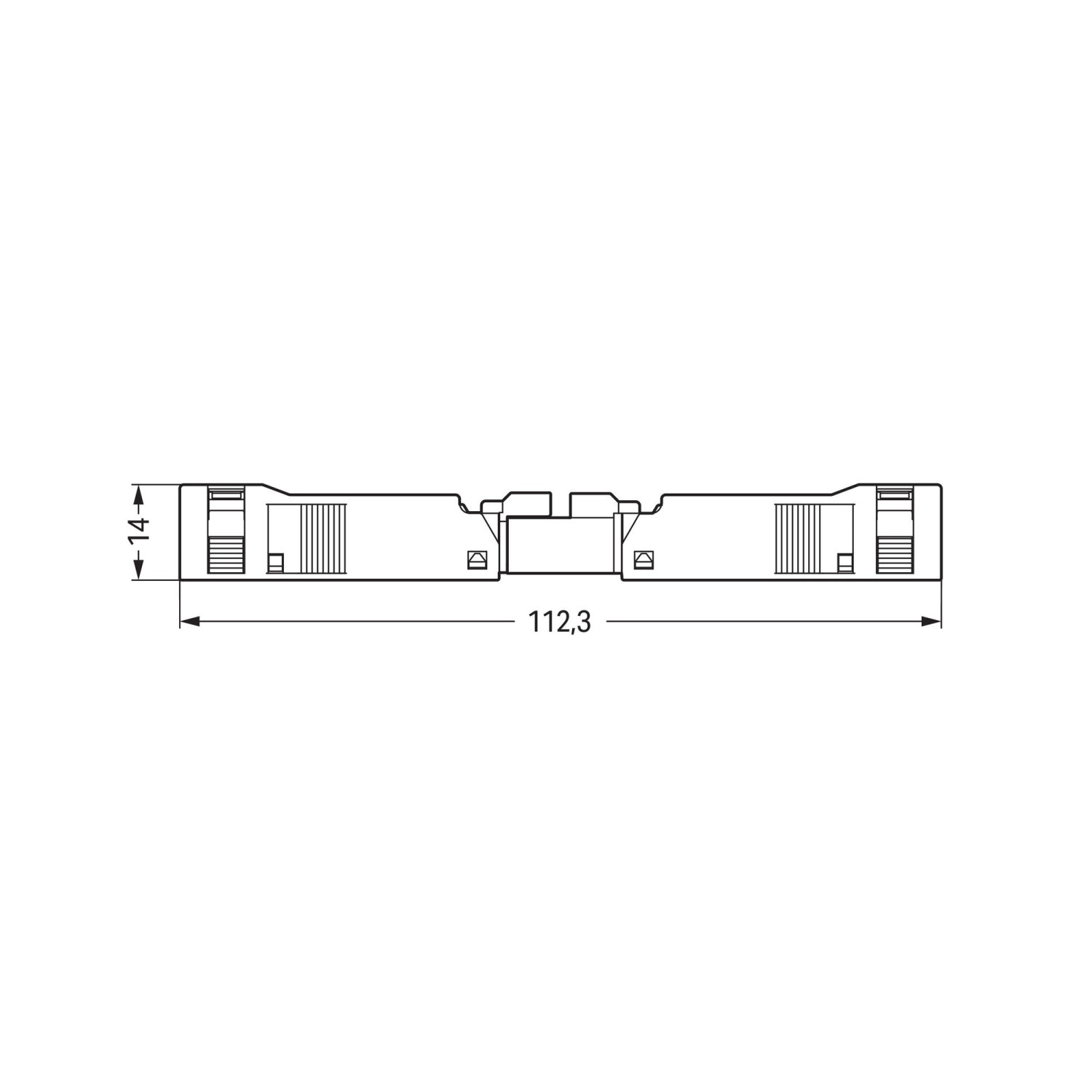

| Teljes hossz összekapcsolt állapotban | 112,3 mm |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA, KEMA/KEUR jelöléssel | EN61535; 71-123231 |
|---|---|
| CCA – DEKRA | IEC61535; NL-85020 |
| cURus – UL | UL1977; E45171 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | Steel Vessel Rules; 24-0095973-PDA |
| DNV GL | TAE00001Z6 |
| LR | EN61535; LR23317167TA |
| PRS | TE/1096/880590/23 |
Kezelés és alkalmazási feltételek
| Képesítés | Csak szakképzett villanyszerelő vagy a feladatra villamos oktatásban részesült személy használhatja; EIP a DIN VDE0105-100 szerint. |
|---|---|
| Feszültség és terhelés | Feszültség alatt vagy terhelés közben nem szerelhető. |
| Rendeltetés | Kizárólag rendeltetésszerűen használd; tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Műszaki feltételek és polaritás | Tartsd be a termék műszaki adatait és a helyes polaritáskiosztást. |
| Állapot | Sérült vagy szennyezett alkatrészt ne használj. |
| Vezeték és kábel | Tartsd be a vezetékfajtákat, keresztmetszeteket, csupaszolási hosszakat és kábelátmérőket; a vezetéket ütközésig told be. |
| Reteszelés és tehermentesítés | Csak rögzítőkarral és tehermentesítővel használható. |
| Tartozékok | Csak eredeti tartozékok használhatók. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
| Finom elemi szálas vezeték bekötése | 2,5 mm élszélességű csavarhúzóval nyisd ki a kapocspontot, majd a 9 mm hosszan csupaszolt vezetéket ütközésig told be. A vezetékfajta szerinti keresztmetszeti tartomány érvényes. |
| Közvetlen push-in bekötés | A 0,75–1,5 mm² / 20–16 AWG tömör vezetéket közvetlenül nyomd be. Érvéghüvelyes finom elemi szálas vezetéknél a közvetlen push-in tartomány 0,75 mm² / 20 AWG. |
| Védőföldelő ér előkészítése | A védőföldelő ér 8 mm-rel hosszabb legyen. |
| Tehermentesítő ház szerelése | A bekötött csatlakozót helyezd a megfelelő tehermentesítő ház alsó részébe. A bilincset nyomd le kézzel, majd 2,5 mm élszélességű csavarhúzóval felváltva a két oldalán. Végül reteszeld a ház fedelét. |
| Jelölés leolvashatósága | A csatlakozó nyomtatott jelölése a tehermentesítő ház nyílásain keresztül látható. |
A termék részei
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentesség nélkül. |
|---|
Szükséges kiegészítők
| 890-121 | Rögzítőfül (kar); kézi működtetéshez; fehér |
|---|---|
| 890-101 | Rögzítőfül (kar); kézi működtetéshez; fekete |
| 890-131 | Rögzítőfül (kar); lengő csatlakozókhoz; eszközös működtetéshez; fehér |
| 890-111 | Rögzítőfül (kar); lengő csatlakozókhoz; eszközös működtetéshez; fekete |
Opcionális kiegészítők és csatlakozó ellendarabok
| 890-733 | Bepattintható dugó; 3 pólusú; Kód: A; 1,5 mm²; fehér |
|---|---|
| 890-833/011-000 | Dugó NYÁK-hoz; döntött; 3 pólusú; Kód: A; fehér |
| 890-833 | Dugó NYÁK-hoz; egyenes; 3 pólusú; Kód: A; fehér |
| 890-233 | Dugó; 3 pólusú; Kód: A; 1,5 mm²; fehér |
| 890-133 | Dugó; tehermentesítő készülékházzal; 3 pólusú; 1,5 mm²; fehér |
| 890-684 | h-elosztó csatlakozó; 3 pólusú; Kód: A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 2 rögzítőfüllel; fehér |
| 890-686 | h-elosztó csatlakozó; 3 pólusú; Kód: A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 3 rögzítőfüllel; lengő csatlakozókhoz; fehér |
| 890-656 | T-elosztó csatlakozó; 3 pólusú; Kód: A; 1 bemenet; 2 kimenet; 2 rögzítőfüllel; fehér |
| 890-665 | T-elosztó csatlakozó; 3 pólusú; Kód: A; 1 bemenet; 2 kimenet; 3 rögzítőfüllel; lengő csatlakozókhoz; fehér |
| 891-8993/005-102 | előre összeszerelt átkötőkábel; Eca; aljzat/dugó; 3 pólusú; Kód: A; 1 m; 1,00 mm²; fehér |
| 891-8993/205-102 | előre összeszerelt csatlakozókábel; Eca; dugó/nyílt végű; 3 pólusú; Kód: A; 1 m; 1,00 mm²; fehér |
| 890-523 | Árnyékolás-csatlakoztató lap; 3 pólusú; aljzathoz és dugóhoz; ezüstszínű |
| 897-2001 | Védőkupak; 1. típus; aljzathoz és dugóhoz; PVC; piros |
| 890-383 | Működtetőszerszám; 3 irányú; zöld |
| 210-719 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 890-311 | Rögzítő-távtartó; 2-től 5 pólusig; lengő csatlakozókhoz; fehér |
| 890-310 | Rögzítő-távtartó; 2-től 5 pólusig; lengő csatlakozókhoz; fekete |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
Az ereké 9 mm.
Milyen a csatlakozása?
Push-in CAGE CLAMP®, vezetékfajta és bekötési mód szerinti tartományokkal.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
3
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
890-123
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
6,81 g/db
Cikkszám
4045454232962
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 890-123 WINSTA® MINI aljzat, tehermentesítő házzal, 3 pólusú, A kódolású, 1,5 mm², fehér műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 890-123 |
| GTIN / EAN | 4045454232962 |
| Terméktípus | WINSTA MINI aljzat |
Villamos adatok
| Értékelési szabvány | IEC/EN60664-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 16 A |
| III/2 és II/2 feltételoszlop | A névleges feszültség, impulzusfeszültség és áram helyén kötőjel szerepel. |
| UL1977 szerinti névleges feltételek | 600 V; 14 A |
| Érintkezési ellenállás | Kb. 1 mΩ |
| Dugó/aljzat közötti átmeneti ellenállás | Kb. 0,25 mΩ |
Vezetékcsatlakozás
| Csatlakozási pontok száma | 3 |
|---|---|
| Potenciálok száma | 3 |
| Pólusszám | 3 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Névleges keresztmetszet | 1,5 mm² / 16 AWG |
| Tömör vezeték | 0,25–1,5 mm² / 22–16 AWG |
| Tömör vezeték, közvetlen push-in bekötéssel | 0,75–1,5 mm² / 20–16 AWG |
| Sodrott vezeték | 0,25–1 mm² / 22–18 AWG |
| Finom elemi szálas vezeték | 0,25–1,5 mm² / 22–16 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 0,75 mm² / 20 AWG |
| Ér csupaszolási hossza | 9 mm / 0,35 inch |
| Bekötési irány az illesztéshez képest | 0° |
| Burkolt kábel átmérője | 4,5–10 mm |
Méretek, anyag és környezet
| Lábtávolság | 4,4 mm / 0,173 inch |
|---|---|
| Szélesség | 17,9 mm / 0,705 inch |
| Magasság | 14 mm / 0,551 inch |
| Mélység | 63,6 mm / 2,504 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Változtatható kódolás | Nincs |
| Rögzítőfül | Utólag felszerelhető |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,168 MJ |
| Tömeg | 6,8 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | fehér |
| Kódolás | A |
| Pólusjelölés | L / PE / N |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Összekapcsolási erő | Kb. 20–70 N; a pólusszámtól függően |
| Reteszelt megtartóerő | Nagyobb mint 80 N |
| Szétkapcsolási erő | Nyitott retesznél kb. 20–70 N; a pólusszámtól függően |
| Összeillesztési ciklusok száma | 200; ohmos terhelés nélkül |
| Védettség | IP40 |
| Hibás összeillesztés elleni védelem | Igen; eltérő pólusszám, 180°-os elfordítás, oldalirányú eltolt dugaszolás és egypólusú bedugás ellen. |
| Reteszelés családi feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyári retesszel készülnek. Lengő aljzatnál és dugónál további retesz szükséges. |
| Tehermentesítő | Tehermentesítő készülékház |
| Csatlakozó és tehermentesítő színe | fehér |
| Méretábra külön hosszirányú részmérete | 46,8 mm |
| Teljes hossz összekapcsolt állapotban | 112,3 mm |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA, KEMA/KEUR jelöléssel | EN61535; 71-123231 |
|---|---|
| CCA – DEKRA | IEC61535; NL-85020 |
| cURus – UL | UL1977; E45171 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | Steel Vessel Rules; 24-0095973-PDA |
| DNV GL | TAE00001Z6 |
| LR | EN61535; LR23317167TA |
| PRS | TE/1096/880590/23 |
Kezelés és alkalmazási feltételek
| Képesítés | Csak szakképzett villanyszerelő vagy a feladatra villamos oktatásban részesült személy használhatja; EIP a DIN VDE0105-100 szerint. |
|---|---|
| Feszültség és terhelés | Feszültség alatt vagy terhelés közben nem szerelhető. |
| Rendeltetés | Kizárólag rendeltetésszerűen használd; tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Műszaki feltételek és polaritás | Tartsd be a termék műszaki adatait és a helyes polaritáskiosztást. |
| Állapot | Sérült vagy szennyezett alkatrészt ne használj. |
| Vezeték és kábel | Tartsd be a vezetékfajtákat, keresztmetszeteket, csupaszolási hosszakat és kábelátmérőket; a vezetéket ütközésig told be. |
| Reteszelés és tehermentesítés | Csak rögzítőkarral és tehermentesítővel használható. |
| Tartozékok | Csak eredeti tartozékok használhatók. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
| Finom elemi szálas vezeték bekötése | 2,5 mm élszélességű csavarhúzóval nyisd ki a kapocspontot, majd a 9 mm hosszan csupaszolt vezetéket ütközésig told be. A vezetékfajta szerinti keresztmetszeti tartomány érvényes. |
| Közvetlen push-in bekötés | A 0,75–1,5 mm² / 20–16 AWG tömör vezetéket közvetlenül nyomd be. Érvéghüvelyes finom elemi szálas vezetéknél a közvetlen push-in tartomány 0,75 mm² / 20 AWG. |
| Védőföldelő ér előkészítése | A védőföldelő ér 8 mm-rel hosszabb legyen. |
| Tehermentesítő ház szerelése | A bekötött csatlakozót helyezd a megfelelő tehermentesítő ház alsó részébe. A bilincset nyomd le kézzel, majd 2,5 mm élszélességű csavarhúzóval felváltva a két oldalán. Végül reteszeld a ház fedelét. |
| Jelölés leolvashatósága | A csatlakozó nyomtatott jelölése a tehermentesítő ház nyílásain keresztül látható. |
A termék részei
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 20 (Winsta) |
Termékbesorolások
| UNSPSC | 39121402 |
|---|---|
| eCl@ss 10.0 | 27-44-06-05 |
| eCl@ss 9.0 | 27-44-06-05 |
| ETIM 9.0 | EC002560 |
| ETIM 10.0 | EC002560 |
| ECCN | Nincs amerikai besorolás |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentesség nélkül. |
|---|
Szükséges kiegészítők
| 890-121 | Rögzítőfül (kar); kézi működtetéshez; fehér |
|---|---|
| 890-101 | Rögzítőfül (kar); kézi működtetéshez; fekete |
| 890-131 | Rögzítőfül (kar); lengő csatlakozókhoz; eszközös működtetéshez; fehér |
| 890-111 | Rögzítőfül (kar); lengő csatlakozókhoz; eszközös működtetéshez; fekete |
Opcionális kiegészítők és csatlakozó ellendarabok
| 890-733 | Bepattintható dugó; 3 pólusú; Kód: A; 1,5 mm²; fehér |
|---|---|
| 890-833/011-000 | Dugó NYÁK-hoz; döntött; 3 pólusú; Kód: A; fehér |
| 890-833 | Dugó NYÁK-hoz; egyenes; 3 pólusú; Kód: A; fehér |
| 890-233 | Dugó; 3 pólusú; Kód: A; 1,5 mm²; fehér |
| 890-133 | Dugó; tehermentesítő készülékházzal; 3 pólusú; 1,5 mm²; fehér |
| 890-684 | h-elosztó csatlakozó; 3 pólusú; Kód: A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 2 rögzítőfüllel; fehér |
| 890-686 | h-elosztó csatlakozó; 3 pólusú; Kód: A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 3 rögzítőfüllel; lengő csatlakozókhoz; fehér |
| 890-656 | T-elosztó csatlakozó; 3 pólusú; Kód: A; 1 bemenet; 2 kimenet; 2 rögzítőfüllel; fehér |
| 890-665 | T-elosztó csatlakozó; 3 pólusú; Kód: A; 1 bemenet; 2 kimenet; 3 rögzítőfüllel; lengő csatlakozókhoz; fehér |
| 891-8993/005-102 | előre összeszerelt átkötőkábel; Eca; aljzat/dugó; 3 pólusú; Kód: A; 1 m; 1,00 mm²; fehér |
| 891-8993/205-102 | előre összeszerelt csatlakozókábel; Eca; dugó/nyílt végű; 3 pólusú; Kód: A; 1 m; 1,00 mm²; fehér |
| 890-523 | Árnyékolás-csatlakoztató lap; 3 pólusú; aljzathoz és dugóhoz; ezüstszínű |
| 897-2001 | Védőkupak; 1. típus; aljzathoz és dugóhoz; PVC; piros |
| 890-383 | Működtetőszerszám; 3 irányú; zöld |
| 210-719 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 890-311 | Rögzítő-távtartó; 2-től 5 pólusig; lengő csatlakozókhoz; fehér |
| 890-310 | Rögzítő-távtartó; 2-től 5 pólusig; lengő csatlakozókhoz; fekete |
Dokumentumadatok
| Magyar adatlap verziódátuma | 25.10.2026 |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

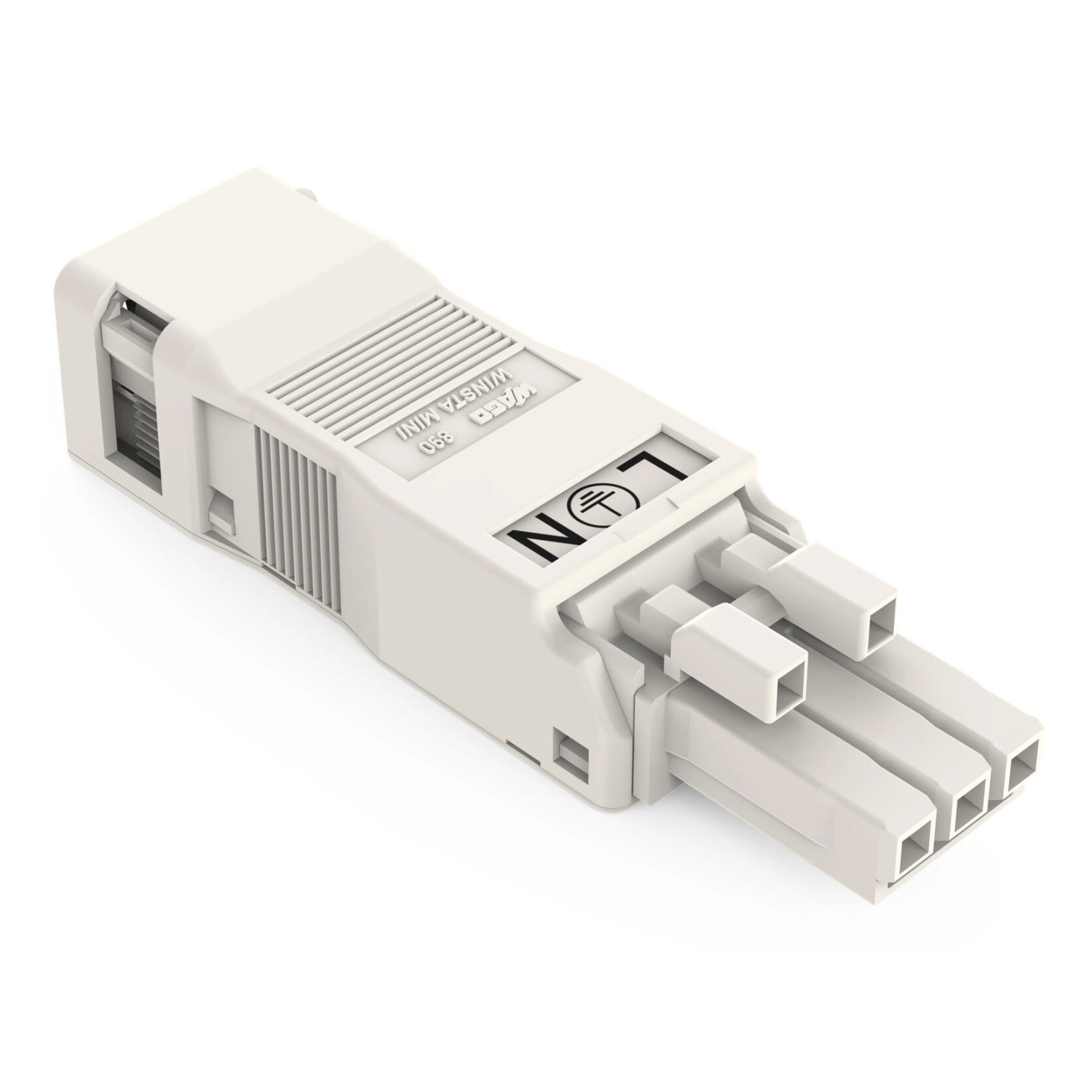

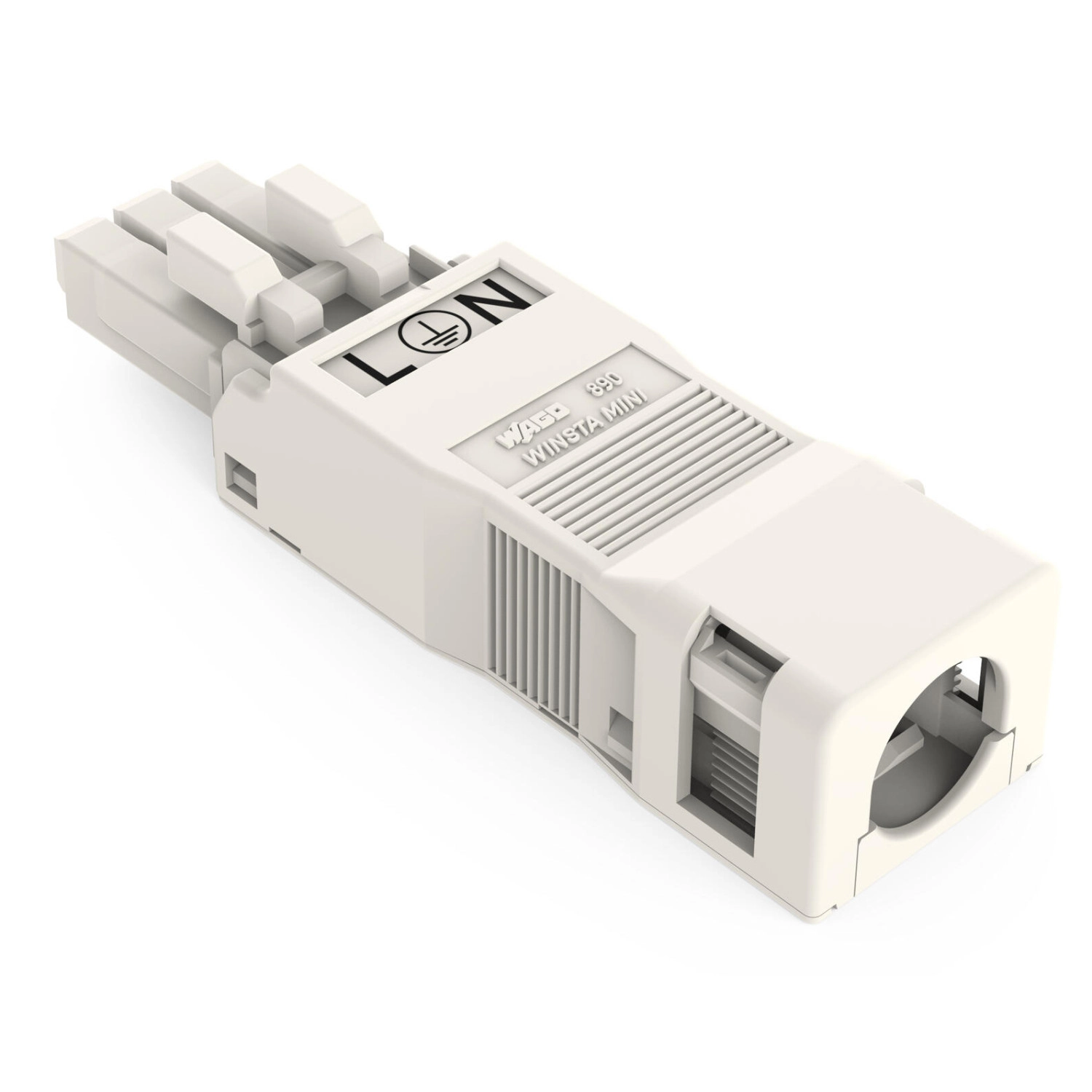

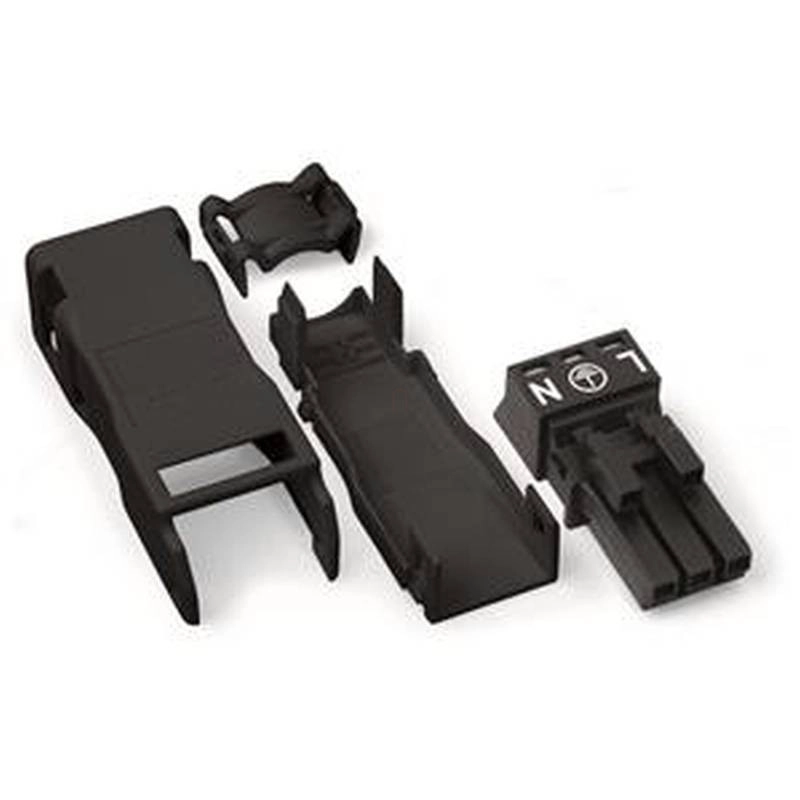

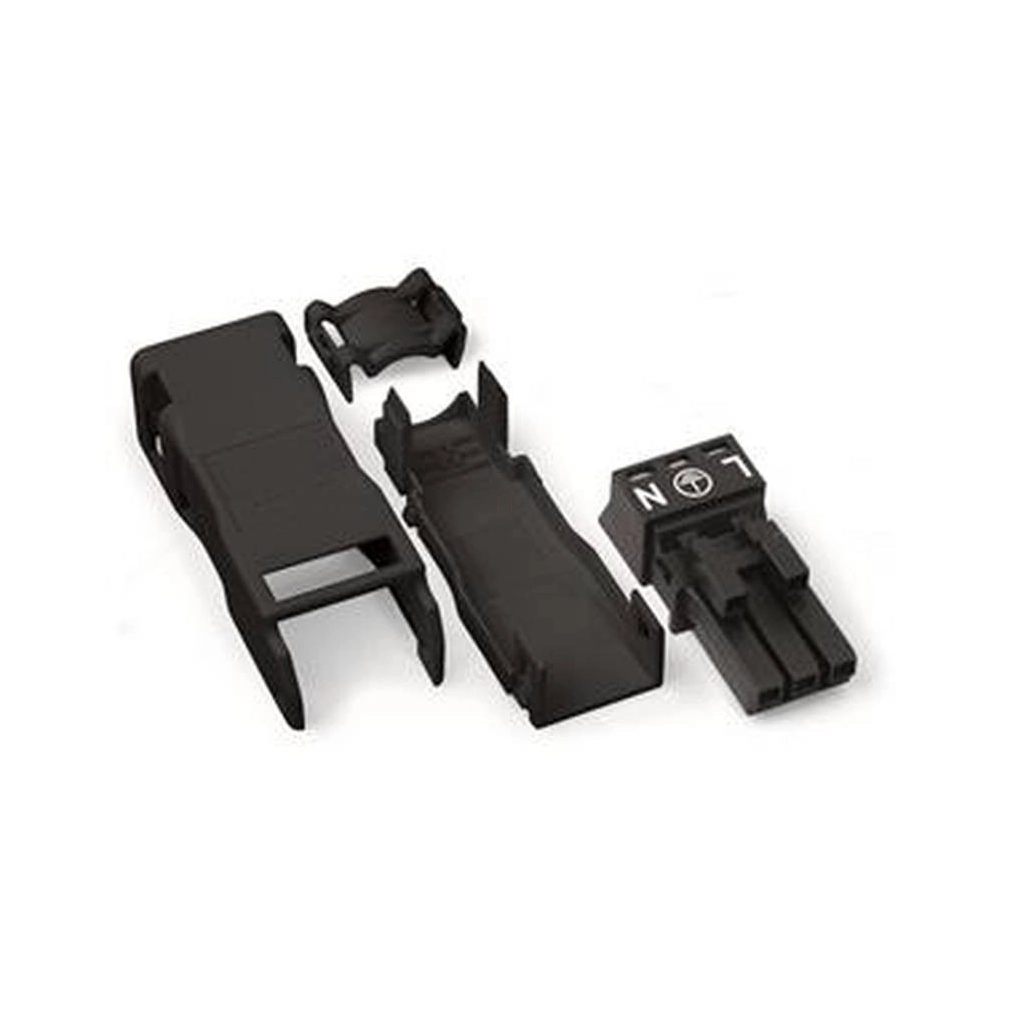

Wago 890-123 WINSTA® MINI aljzat, tehermentesítő házzal, 3 pólusú, A kódolású, 1,5 mm², fehér használati útmutató
Vezetékfajták és bekötési tartományok
| Csatlakozási pontok száma | 3 |
|---|---|
| Potenciálok száma | 3 |
| Pólusszám | 3 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Névleges keresztmetszet | 1,5 mm² / 16 AWG |
| Tömör vezeték | 0,25–1,5 mm² / 22–16 AWG |
| Tömör vezeték, közvetlen push-in bekötéssel | 0,75–1,5 mm² / 20–16 AWG |
| Sodrott vezeték | 0,25–1 mm² / 22–18 AWG |
| Finom elemi szálas vezeték | 0,25–1,5 mm² / 22–16 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 0,75 mm² / 20 AWG |
| Ér csupaszolási hossza | 9 mm / 0,35 inch |
| Bekötési irány az illesztéshez képest | 0° |
| Burkolt kábel átmérője | 4,5–10 mm |
Kezelés és alkalmazási feltételek
| Képesítés | Csak szakképzett villanyszerelő vagy a feladatra villamos oktatásban részesült személy használhatja; EIP a DIN VDE0105-100 szerint. |
|---|---|
| Feszültség és terhelés | Feszültség alatt vagy terhelés közben nem szerelhető. |
| Rendeltetés | Kizárólag rendeltetésszerűen használd; tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Műszaki feltételek és polaritás | Tartsd be a termék műszaki adatait és a helyes polaritáskiosztást. |
| Állapot | Sérült vagy szennyezett alkatrészt ne használj. |
| Vezeték és kábel | Tartsd be a vezetékfajtákat, keresztmetszeteket, csupaszolási hosszakat és kábelátmérőket; a vezetéket ütközésig told be. |
| Reteszelés és tehermentesítés | Csak rögzítőkarral és tehermentesítővel használható. |
| Tartozékok | Csak eredeti tartozékok használhatók. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
| Finom elemi szálas vezeték bekötése | 2,5 mm élszélességű csavarhúzóval nyisd ki a kapocspontot, majd a 9 mm hosszan csupaszolt vezetéket ütközésig told be. A vezetékfajta szerinti keresztmetszeti tartomány érvényes. |
| Közvetlen push-in bekötés | A 0,75–1,5 mm² / 20–16 AWG tömör vezetéket közvetlenül nyomd be. Érvéghüvelyes finom elemi szálas vezetéknél a közvetlen push-in tartomány 0,75 mm² / 20 AWG. |
| Védőföldelő ér előkészítése | A védőföldelő ér 8 mm-rel hosszabb legyen. |
| Tehermentesítő ház szerelése | A bekötött csatlakozót helyezd a megfelelő tehermentesítő ház alsó részébe. A bilincset nyomd le kézzel, majd 2,5 mm élszélességű csavarhúzóval felváltva a két oldalán. Végül reteszeld a ház fedelét. |
| Jelölés leolvashatósága | A csatlakozó nyomtatott jelölése a tehermentesítő ház nyílásain keresztül látható. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
