Wago 890-102 WINSTA® MINI csatlakozóaljzat tehermentesítő házzal, 2 pólusú, A kódolás, 1,5 mm², 16 A, fekete
RRP:1 818 Ft/db
1 800 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 567 Ft/db
nettó 1 234 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
WINSTA® MINI csatlakozóaljzat, 16 A névleges áram. A WINSTA® MINI 16 A-es csatlakozóaljzat gyors, helyes szerelést tesz lehetővé. A rugós csatlakozástechnikájú dugaszolható szerelési csatlakozók csavaros kötések nélkül működnek. Számos alkalmazásban erőforrás-takarékos, hibamentes szerelést biztosítanak. A színjelölés és a mechanikus kódolás segíti az egyes alkatrészek hibamentes szerelését, és véd a téves összedugaszolás ellen. A csatlakozó IP40 védettségű; a védett csatlakozórendszer megakadályozza, hogy ujjak és szerszámok feszültség alatt álló elemekkel érintkezzenek. Az A kódolású WINSTA® MINI csatlakozók számos terület általános hálózati alkalmazásaihoz használhatók. A WINSTA® MINI a miniatürizálás irányára ad választ. A legkisebb dugaszolható csatlakozórendszer például lámpákhoz is jól használható, mert a LED-technológia alkalmazásával egyre kevesebb hely marad a csatlakozástechnikának. A 32 mm-es csupaszítási hossz az egyedi adatlap szerint a külső kábelköpenyre vonatkozik; a vezetők csupaszítási hossza 9 mm. Kisebb költségek gyors üzembe helyezéssel és a karbantartási költségek kiküszöbölésével: WINSTA® MINI megoldások. A WINSTA® dugaszolható csatlakozórendszer dugaszolható villamos szerelést tesz lehetővé. Ez időt takarít meg, csökkenti a költségeket és a karbantartás szükségességét. A karbantartásmentes rugós csatlakozástechnika dugaszolható változatának előnyei is kihasználhatók. Tervezze meg szerelését a Wago tehermentesítő házas megoldásaival. Téves összedugaszolás ellen védett szerelési csatlakozók. Egységes IP40 védelem. A kódolás számos alkalmazáshoz. Pontos méretek. Gyors, rendezett villamos szerelés.
A Wago 890-102 fekete WINSTA MINI aljzat, A kódolással, általános hálózati alkalmazásokhoz. 2 pólusú kivitel, 1,5 mm² névleges keresztmetszettel és 9 mm ércsupaszolási hosszal. Tehermentesítő készülékházzal és IP40 védettséggel készül.
Villamos adatok
| Értékelési szabvány | IEC/EN60664-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 16 A |
| III/2 és II/2 feltételoszlop | A névleges feszültség, impulzusfeszültség és áram helyén kötőjel szerepel. |
| UL1977 szerinti névleges feltételek | 600 V; 14 A |
| Érintkezési ellenállás | Kb. 1 mΩ |
| Dugó/aljzat közötti átmeneti ellenállás | Kb. 0,25 mΩ |
Vezetékcsatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 2 |
| Pólusszám | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Névleges keresztmetszet | 1,5 mm² / 16 AWG |
| Tömör vezeték | 0,25–1,5 mm² / 22–16 AWG |
| Tömör vezeték, közvetlen push-in bekötéssel | 0,75–1,5 mm² / 20–16 AWG |
| Sodrott vezeték | 0,25–1 mm² / 22–18 AWG |
| Finom elemi szálas vezeték | 0,25–1,5 mm² / 22–16 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 0,75 mm² / 20 AWG |
| Ér csupaszolási hossza | 9 mm / 0,35 inch |
| Bekötési irány az illesztéshez képest | 0° |
| Burkolt kábel átmérője | 3,8–8,2 mm |

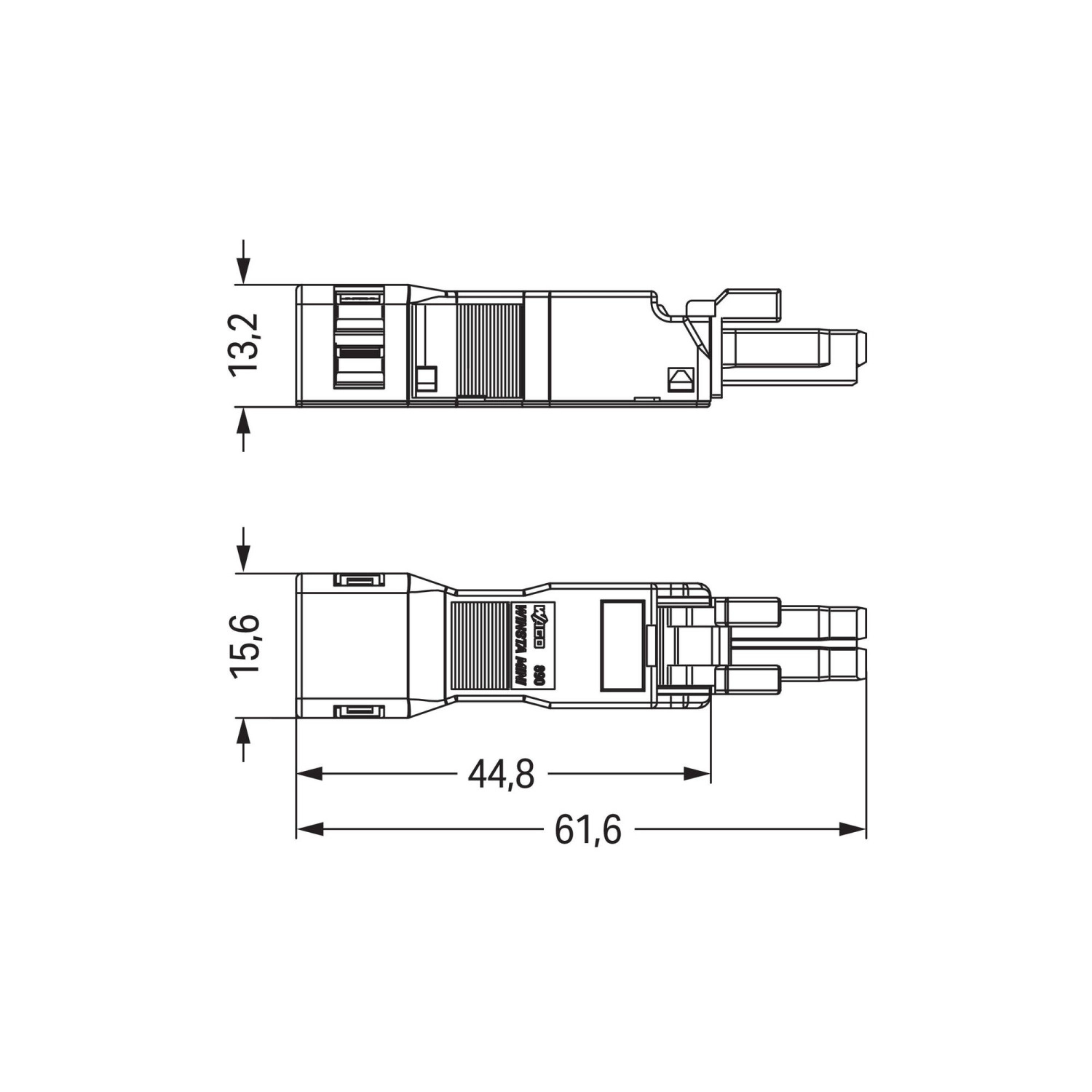

Méretek, anyag és környezet
| Lábtávolság | 4,4 mm / 0,173 inch |
|---|---|
| Szélesség | 15,6 mm / 0,614 inch |
| Magasság | 13,2 mm / 0,52 inch |
| Mélység | 61,6 mm / 2,425 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Változtatható kódolás | Nincs |
| Rögzítőfül | Utólag felszerelhető |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,131 MJ |
| Tömeg | 5,7 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | fekete |
| Kódolás | A |
| Pólusjelölés | L / N |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Összekapcsolási erő | Kb. 20–70 N; a pólusszámtól függően |
| Reteszelt megtartóerő | Nagyobb mint 80 N |
| Szétkapcsolási erő | Nyitott retesznél kb. 20–70 N; a pólusszámtól függően |
| Összeillesztési ciklusok száma | 200; ohmos terhelés nélkül |
| Védettség | IP40 |
| Hibás összeillesztés elleni védelem | Igen; eltérő pólusszám, 180°-os elfordítás, oldalirányú eltolt dugaszolás és egypólusú bedugás ellen. |
| Reteszelés családi feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyári retesszel készülnek. Lengő aljzatnál és dugónál további retesz szükséges. |
| Tehermentesítő | Tehermentesítő készülékház |
| Csatlakozó és tehermentesítő színe | fekete |
| Méretábra külön hosszirányú részmérete | 44,8 mm |

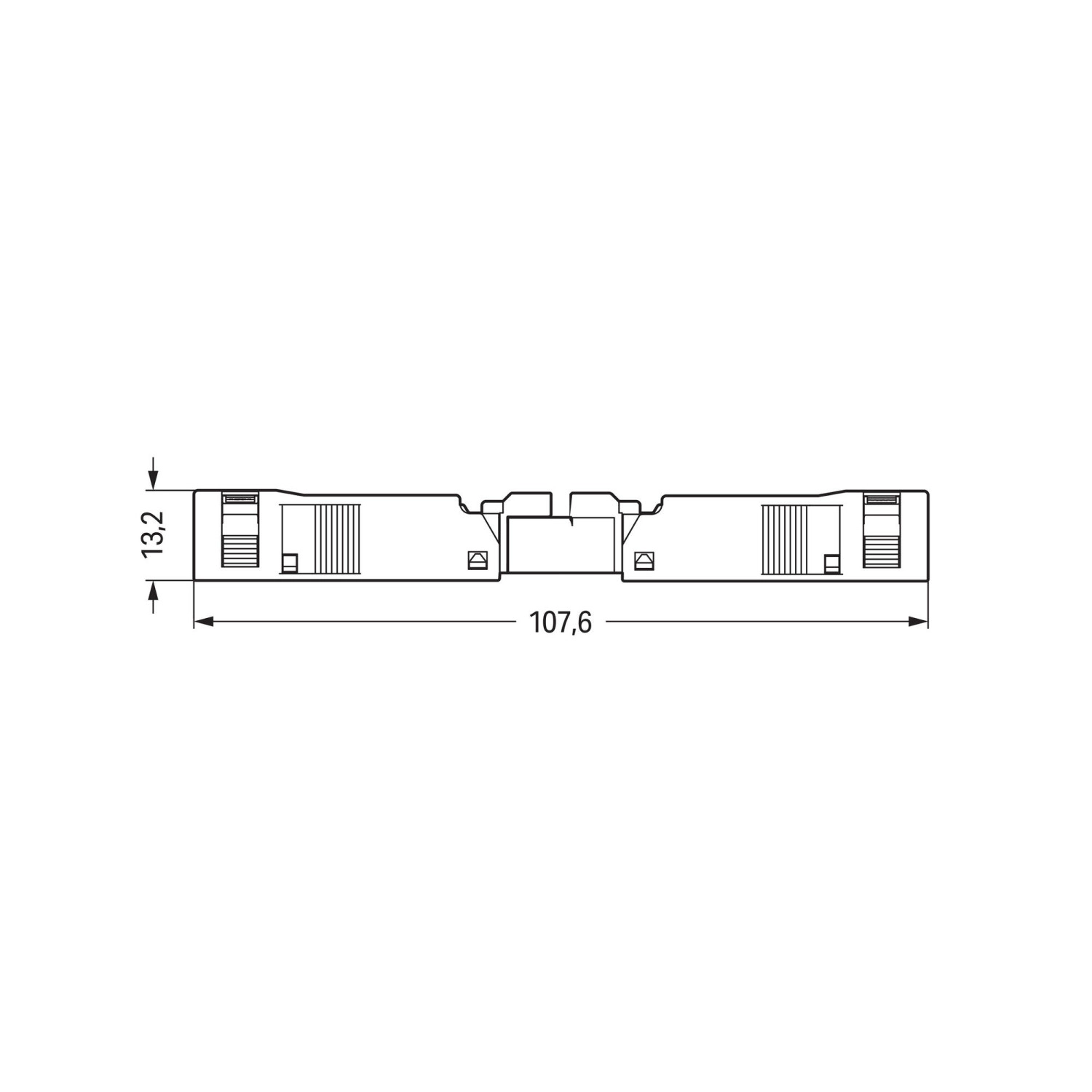

| Teljes hossz összekapcsolt állapotban | 107,6 mm |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA, KEMA/KEUR jelöléssel | EN61535; 71-123231 |
|---|---|
| CCA – DEKRA | IEC61535; NL-85020 |
| cURus – UL | UL1977; E45171 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | Steel Vessel Rules; 24-0095973-PDA |
| DNV GL | TAE00001Z6 |
| LR | EN61535; LR23317167TA |
| PRS | TE/1096/880590/23 |
Kezelés és alkalmazási feltételek
| Képesítés | Csak szakképzett villanyszerelő vagy a feladatra villamos oktatásban részesült személy használhatja; EIP a DIN VDE0105-100 szerint. |
|---|---|
| Feszültség és terhelés | Feszültség alatt vagy terhelés közben nem szerelhető. |
| Rendeltetés | Kizárólag rendeltetésszerűen használd; tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Műszaki feltételek és polaritás | Tartsd be a termék műszaki adatait és a helyes polaritáskiosztást. |
| Állapot | Sérült vagy szennyezett alkatrészt ne használj. |
| Vezeték és kábel | Tartsd be a vezetékfajtákat, keresztmetszeteket, csupaszolási hosszakat és kábelátmérőket; a vezetéket ütközésig told be. |
| Reteszelés és tehermentesítés | Csak rögzítőkarral és tehermentesítővel használható. |
| Tartozékok | Csak eredeti tartozékok használhatók. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
| Finom elemi szálas vezeték bekötése | 2,5 mm élszélességű csavarhúzóval nyisd ki a kapocspontot, majd a 9 mm hosszan csupaszolt vezetéket ütközésig told be. A vezetékfajta szerinti keresztmetszeti tartomány érvényes. |
| Közvetlen push-in bekötés | A 0,75–1,5 mm² / 20–16 AWG tömör vezetéket közvetlenül nyomd be. Érvéghüvelyes finom elemi szálas vezetéknél a közvetlen push-in tartomány 0,75 mm² / 20 AWG. |
| Tehermentesítő ház szerelése | A bekötött csatlakozót helyezd a megfelelő tehermentesítő ház alsó részébe. A bilincset nyomd le kézzel, majd 2,5 mm élszélességű csavarhúzóval felváltva a két oldalán. Végül reteszeld a ház fedelét. |
| Jelölés leolvashatósága | A csatlakozó nyomtatott jelölése a tehermentesítő ház nyílásain keresztül látható. |

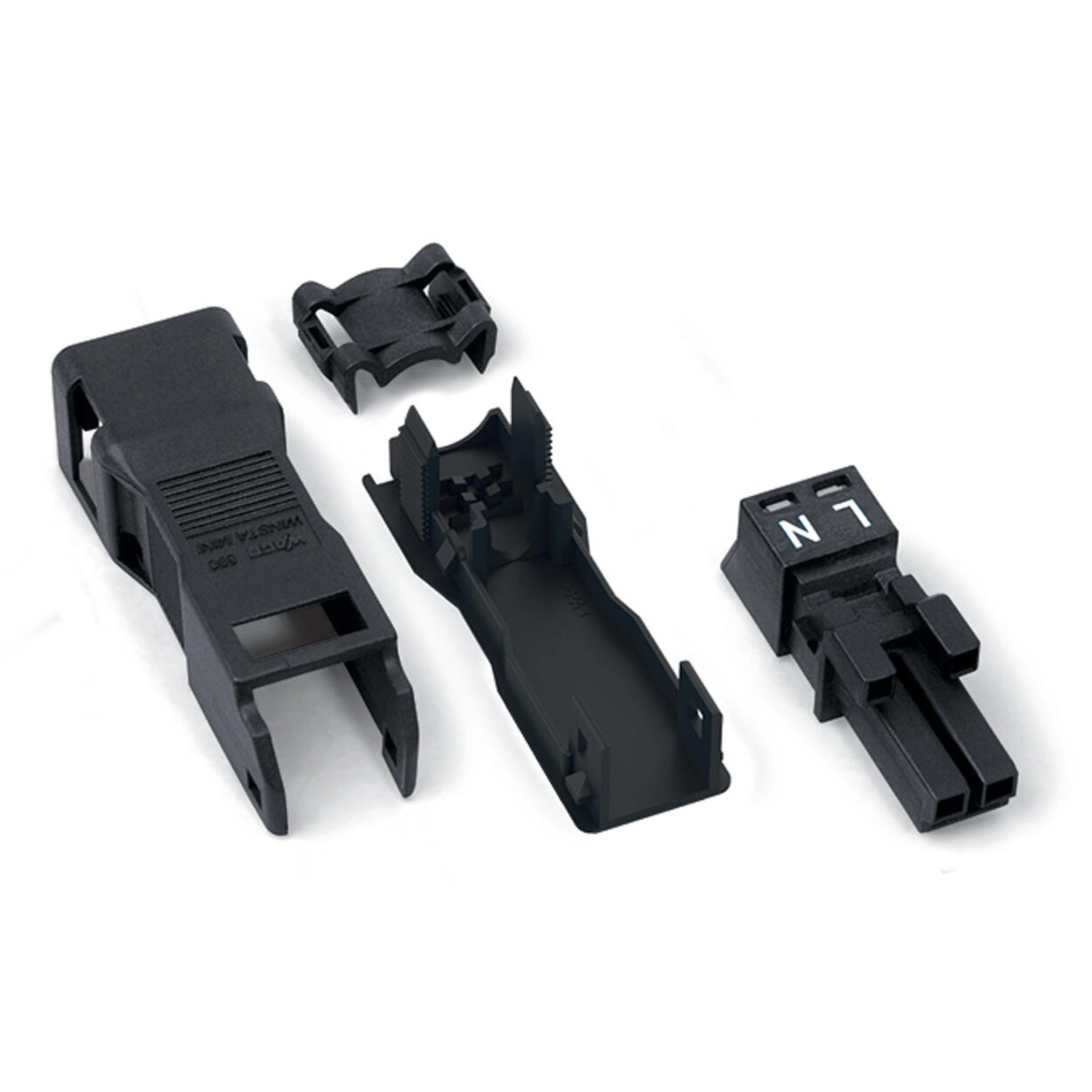

A termék részei
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentesség nélkül. |
|---|
Szükséges kiegészítők
| 890-121 | Rögzítőfül (kar); kézi működtetéshez; fehér |
|---|---|
| 890-101 | Rögzítőfül (kar); kézi működtetéshez; fekete |
| 890-131 | Rögzítőfül (kar); lengő csatlakozókhoz; eszközös működtetéshez; fehér |
| 890-111 | Rögzítőfül (kar); lengő csatlakozókhoz; eszközös működtetéshez; fekete |
Opcionális kiegészítők és csatlakozó ellendarabok
| 890-712 | Bepattintható dugó; 2 pólusú; Kód: A; 1,5 mm²; fekete |
|---|---|
| 890-812/011-000 | Dugó NYÁK-hoz; döntött; 2 pólusú; Kód: A; fekete |
| 890-812 | Dugó NYÁK-hoz; egyenes; 2 pólusú; Kód: A; fekete |
| 890-212 | Dugó; 2 pólusú; Kód: A; 1,5 mm²; fekete |
| 890-112 | Dugó; tehermentesítő készülékházzal; 2 pólusú; 1,5 mm²; fekete |
| 890-212/342-000 | Dugó; tehermentesítő készülékházzal; 2 pólusú; Kód: A; 1,5 mm²; fekete |
| 890-1634 | h-elosztó csatlakozó; 2 pólusú; Kód: A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 2 rögzítőfüllel; fekete |
| 890-1636 | h-elosztó csatlakozó; 2 pólusú; Kód: A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 3 rögzítőfüllel; lengő csatlakozókhoz; fekete |
| 890-1606 | T-elosztó csatlakozó; 2 pólusú; Kód: A; 1 bemenet; 2 kimenet; 2 rögzítőfüllel; fekete |
| 890-1615 | T-elosztó csatlakozó; 2 pólusú; Kód: A; 1 bemenet; 2 kimenet; 3 rögzítőfüllel; lengő csatlakozókhoz; fekete |
| 891-8992/005-101 | előre összeszerelt átkötőkábel; Eca; aljzat/dugó; 2 pólusú; Kód: A; H05VV-F 2 x 1,0 mm²; 1 m; 1,00 mm²; fekete |
| 891-8992/205-101 | előre összeszerelt csatlakozókábel; Eca; dugó/nyílt végű; 2 pólusú; Kód: A; H05VV-F 2 x 1,0 mm²; 1 m; 1,00 mm²; fekete |
| 897-2001 | Védőkupak; 1. típus; aljzathoz és dugóhoz; PVC; piros |
| 890-382 | Működtetőszerszám; 2 irányú; zöld |
| 210-719 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 890-311 | Rögzítő-távtartó; 2-től 5 pólusig; lengő csatlakozókhoz; fehér |
| 890-310 | Rögzítő-távtartó; 2-től 5 pólusig; lengő csatlakozókhoz; fekete |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
Az ereké 9 mm.
Milyen a csatlakozása?
Push-in CAGE CLAMP®, vezetékfajta és bekötési mód szerinti tartományokkal.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
2
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
890-102
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
5,61 g/db
Cikkszám
4045454231729
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 890-102 WINSTA® MINI csatlakozóaljzat tehermentesítő házzal, 2 pólusú, A kódolás, 1,5 mm², 16 A, fekete műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 890-102 |
| GTIN / EAN | 4045454231729 |
| Terméktípus | WINSTA MINI aljzat |
Villamos adatok
| Értékelési szabvány | IEC/EN60664-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 16 A |
| III/2 és II/2 feltételoszlop | A névleges feszültség, impulzusfeszültség és áram helyén kötőjel szerepel. |
| UL1977 szerinti névleges feltételek | 600 V; 14 A |
| Érintkezési ellenállás | Kb. 1 mΩ |
| Dugó/aljzat közötti átmeneti ellenállás | Kb. 0,25 mΩ |
Vezetékcsatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 2 |
| Pólusszám | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Névleges keresztmetszet | 1,5 mm² / 16 AWG |
| Tömör vezeték | 0,25–1,5 mm² / 22–16 AWG |
| Tömör vezeték, közvetlen push-in bekötéssel | 0,75–1,5 mm² / 20–16 AWG |
| Sodrott vezeték | 0,25–1 mm² / 22–18 AWG |
| Finom elemi szálas vezeték | 0,25–1,5 mm² / 22–16 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 0,75 mm² / 20 AWG |
| Ér csupaszolási hossza | 9 mm / 0,35 inch |
| Bekötési irány az illesztéshez képest | 0° |
| Burkolt kábel átmérője | 3,8–8,2 mm |
Méretek, anyag és környezet
| Lábtávolság | 4,4 mm / 0,173 inch |
|---|---|
| Szélesség | 15,6 mm / 0,614 inch |
| Magasság | 13,2 mm / 0,52 inch |
| Mélység | 61,6 mm / 2,425 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Változtatható kódolás | Nincs |
| Rögzítőfül | Utólag felszerelhető |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,131 MJ |
| Tömeg | 5,7 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | fekete |
| Kódolás | A |
| Pólusjelölés | L / N |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Összekapcsolási erő | Kb. 20–70 N; a pólusszámtól függően |
| Reteszelt megtartóerő | Nagyobb mint 80 N |
| Szétkapcsolási erő | Nyitott retesznél kb. 20–70 N; a pólusszámtól függően |
| Összeillesztési ciklusok száma | 200; ohmos terhelés nélkül |
| Védettség | IP40 |
| Hibás összeillesztés elleni védelem | Igen; eltérő pólusszám, 180°-os elfordítás, oldalirányú eltolt dugaszolás és egypólusú bedugás ellen. |
| Reteszelés családi feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyári retesszel készülnek. Lengő aljzatnál és dugónál további retesz szükséges. |
| Tehermentesítő | Tehermentesítő készülékház |
| Csatlakozó és tehermentesítő színe | fekete |
| Méretábra külön hosszirányú részmérete | 44,8 mm |
| Teljes hossz összekapcsolt állapotban | 107,6 mm |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA, KEMA/KEUR jelöléssel | EN61535; 71-123231 |
|---|---|
| CCA – DEKRA | IEC61535; NL-85020 |
| cURus – UL | UL1977; E45171 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | Steel Vessel Rules; 24-0095973-PDA |
| DNV GL | TAE00001Z6 |
| LR | EN61535; LR23317167TA |
| PRS | TE/1096/880590/23 |
Kezelés és alkalmazási feltételek
| Képesítés | Csak szakképzett villanyszerelő vagy a feladatra villamos oktatásban részesült személy használhatja; EIP a DIN VDE0105-100 szerint. |
|---|---|
| Feszültség és terhelés | Feszültség alatt vagy terhelés közben nem szerelhető. |
| Rendeltetés | Kizárólag rendeltetésszerűen használd; tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Műszaki feltételek és polaritás | Tartsd be a termék műszaki adatait és a helyes polaritáskiosztást. |
| Állapot | Sérült vagy szennyezett alkatrészt ne használj. |
| Vezeték és kábel | Tartsd be a vezetékfajtákat, keresztmetszeteket, csupaszolási hosszakat és kábelátmérőket; a vezetéket ütközésig told be. |
| Reteszelés és tehermentesítés | Csak rögzítőkarral és tehermentesítővel használható. |
| Tartozékok | Csak eredeti tartozékok használhatók. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
| Finom elemi szálas vezeték bekötése | 2,5 mm élszélességű csavarhúzóval nyisd ki a kapocspontot, majd a 9 mm hosszan csupaszolt vezetéket ütközésig told be. A vezetékfajta szerinti keresztmetszeti tartomány érvényes. |
| Közvetlen push-in bekötés | A 0,75–1,5 mm² / 20–16 AWG tömör vezetéket közvetlenül nyomd be. Érvéghüvelyes finom elemi szálas vezetéknél a közvetlen push-in tartomány 0,75 mm² / 20 AWG. |
| Tehermentesítő ház szerelése | A bekötött csatlakozót helyezd a megfelelő tehermentesítő ház alsó részébe. A bilincset nyomd le kézzel, majd 2,5 mm élszélességű csavarhúzóval felváltva a két oldalán. Végül reteszeld a ház fedelét. |
| Jelölés leolvashatósága | A csatlakozó nyomtatott jelölése a tehermentesítő ház nyílásain keresztül látható. |
A termék részei
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 20 (Winsta) |
Termékbesorolások
| UNSPSC | 39121402 |
|---|---|
| eCl@ss 10.0 | 27-44-06-05 |
| eCl@ss 9.0 | 27-44-06-05 |
| ETIM 9.0 | EC002560 |
| ETIM 10.0 | EC002560 |
| ECCN | Nincs amerikai besorolás |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentesség nélkül. |
|---|
Szükséges kiegészítők
| 890-121 | Rögzítőfül (kar); kézi működtetéshez; fehér |
|---|---|
| 890-101 | Rögzítőfül (kar); kézi működtetéshez; fekete |
| 890-131 | Rögzítőfül (kar); lengő csatlakozókhoz; eszközös működtetéshez; fehér |
| 890-111 | Rögzítőfül (kar); lengő csatlakozókhoz; eszközös működtetéshez; fekete |
Opcionális kiegészítők és csatlakozó ellendarabok
| 890-712 | Bepattintható dugó; 2 pólusú; Kód: A; 1,5 mm²; fekete |
|---|---|
| 890-812/011-000 | Dugó NYÁK-hoz; döntött; 2 pólusú; Kód: A; fekete |
| 890-812 | Dugó NYÁK-hoz; egyenes; 2 pólusú; Kód: A; fekete |
| 890-212 | Dugó; 2 pólusú; Kód: A; 1,5 mm²; fekete |
| 890-112 | Dugó; tehermentesítő készülékházzal; 2 pólusú; 1,5 mm²; fekete |
| 890-212/342-000 | Dugó; tehermentesítő készülékházzal; 2 pólusú; Kód: A; 1,5 mm²; fekete |
| 890-1634 | h-elosztó csatlakozó; 2 pólusú; Kód: A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 2 rögzítőfüllel; fekete |
| 890-1636 | h-elosztó csatlakozó; 2 pólusú; Kód: A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 3 rögzítőfüllel; lengő csatlakozókhoz; fekete |
| 890-1606 | T-elosztó csatlakozó; 2 pólusú; Kód: A; 1 bemenet; 2 kimenet; 2 rögzítőfüllel; fekete |
| 890-1615 | T-elosztó csatlakozó; 2 pólusú; Kód: A; 1 bemenet; 2 kimenet; 3 rögzítőfüllel; lengő csatlakozókhoz; fekete |
| 891-8992/005-101 | előre összeszerelt átkötőkábel; Eca; aljzat/dugó; 2 pólusú; Kód: A; H05VV-F 2 x 1,0 mm²; 1 m; 1,00 mm²; fekete |
| 891-8992/205-101 | előre összeszerelt csatlakozókábel; Eca; dugó/nyílt végű; 2 pólusú; Kód: A; H05VV-F 2 x 1,0 mm²; 1 m; 1,00 mm²; fekete |
| 897-2001 | Védőkupak; 1. típus; aljzathoz és dugóhoz; PVC; piros |
| 890-382 | Működtetőszerszám; 2 irányú; zöld |
| 210-719 | Működtetőszerszám; penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 890-311 | Rögzítő-távtartó; 2-től 5 pólusig; lengő csatlakozókhoz; fehér |
| 890-310 | Rögzítő-távtartó; 2-től 5 pólusig; lengő csatlakozókhoz; fekete |
Dokumentumadatok
| Magyar adatlap verziódátuma | 26.08.2026 |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 890-102 WINSTA® MINI csatlakozóaljzat tehermentesítő házzal, 2 pólusú, A kódolás, 1,5 mm², 16 A, fekete használati útmutató
Vezetékfajták és bekötési tartományok
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 2 |
| Pólusszám | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Névleges keresztmetszet | 1,5 mm² / 16 AWG |
| Tömör vezeték | 0,25–1,5 mm² / 22–16 AWG |
| Tömör vezeték, közvetlen push-in bekötéssel | 0,75–1,5 mm² / 20–16 AWG |
| Sodrott vezeték | 0,25–1 mm² / 22–18 AWG |
| Finom elemi szálas vezeték | 0,25–1,5 mm² / 22–16 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–0,75 mm² / 22–20 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 0,75 mm² / 20 AWG |
| Ér csupaszolási hossza | 9 mm / 0,35 inch |
| Bekötési irány az illesztéshez képest | 0° |
| Burkolt kábel átmérője | 3,8–8,2 mm |
Kezelés és alkalmazási feltételek
| Képesítés | Csak szakképzett villanyszerelő vagy a feladatra villamos oktatásban részesült személy használhatja; EIP a DIN VDE0105-100 szerint. |
|---|---|
| Feszültség és terhelés | Feszültség alatt vagy terhelés közben nem szerelhető. |
| Rendeltetés | Kizárólag rendeltetésszerűen használd; tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Műszaki feltételek és polaritás | Tartsd be a termék műszaki adatait és a helyes polaritáskiosztást. |
| Állapot | Sérült vagy szennyezett alkatrészt ne használj. |
| Vezeték és kábel | Tartsd be a vezetékfajtákat, keresztmetszeteket, csupaszolási hosszakat és kábelátmérőket; a vezetéket ütközésig told be. |
| Reteszelés és tehermentesítés | Csak rögzítőkarral és tehermentesítővel használható. |
| Tartozékok | Csak eredeti tartozékok használhatók. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
| Finom elemi szálas vezeték bekötése | 2,5 mm élszélességű csavarhúzóval nyisd ki a kapocspontot, majd a 9 mm hosszan csupaszolt vezetéket ütközésig told be. A vezetékfajta szerinti keresztmetszeti tartomány érvényes. |
| Közvetlen push-in bekötés | A 0,75–1,5 mm² / 20–16 AWG tömör vezetéket közvetlenül nyomd be. Érvéghüvelyes finom elemi szálas vezetéknél a közvetlen push-in tartomány 0,75 mm² / 20 AWG. |
| Tehermentesítő ház szerelése | A bekötött csatlakozót helyezd a megfelelő tehermentesítő ház alsó részébe. A bilincset nyomd le kézzel, majd 2,5 mm élszélességű csavarhúzóval felváltva a két oldalán. Végül reteszeld a ház fedelét. |
| Jelölés leolvashatósága | A csatlakozó nyomtatott jelölése a tehermentesítő ház nyílásain keresztül látható. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
