Wago 870-914 2 vezetékes átmenő sorkapocs, 2,5 mm², CAGE CLAMP, Ex i, oldalsó/középső jelölés, DIN-15 sínre, kék
RRP:480 Ft/db
373 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
347 Ft/db
nettó 273 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Átmenő sorkapocs, 870-es sorozat, kezelőszerszámos működtetés. A Wago 870-914 termékkel a vezetők egyszerűen, gyorsan és biztonságosan csatlakoztathatók. A vezetők csatlakoztatásakor 6–7 mm csupaszítási hosszt kell alkalmazni. A sínre szerelhető mini sorkapcsok kompakt kialakításuknak köszönhetően szűk helyeken is használhatók. Különböző rögzítési és működtetési lehetőségeikkel nagyfokú rugalmasságot kínálnak. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A biztonságos, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–2,5 mm². CAGE CLAMP® – ipari szabvány a csatlakozástechnikában. A sínre szerelhető mini sorkapocs kezelőszerszámmal működtethető. Szerelésre kész, azonnal használható. Kompakt méretek. Kezelőszerszámos működtetés.

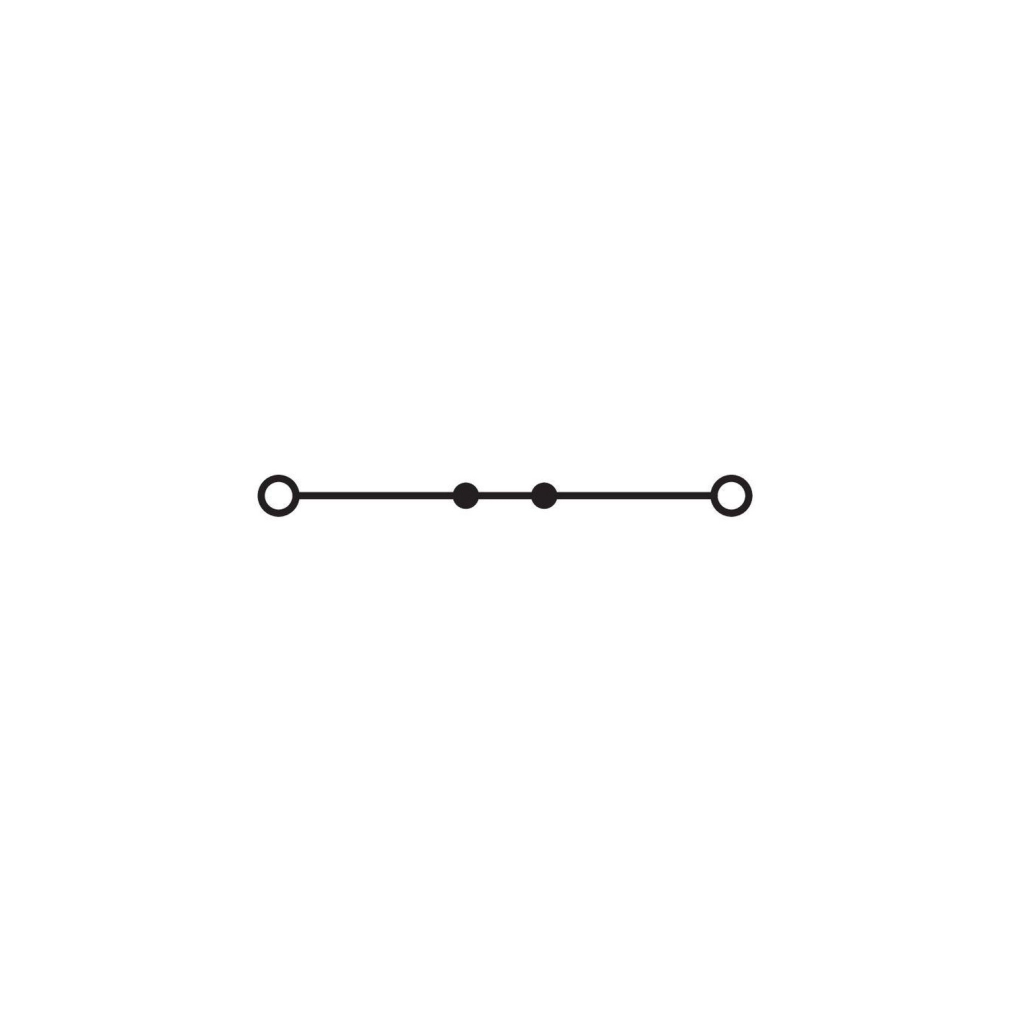

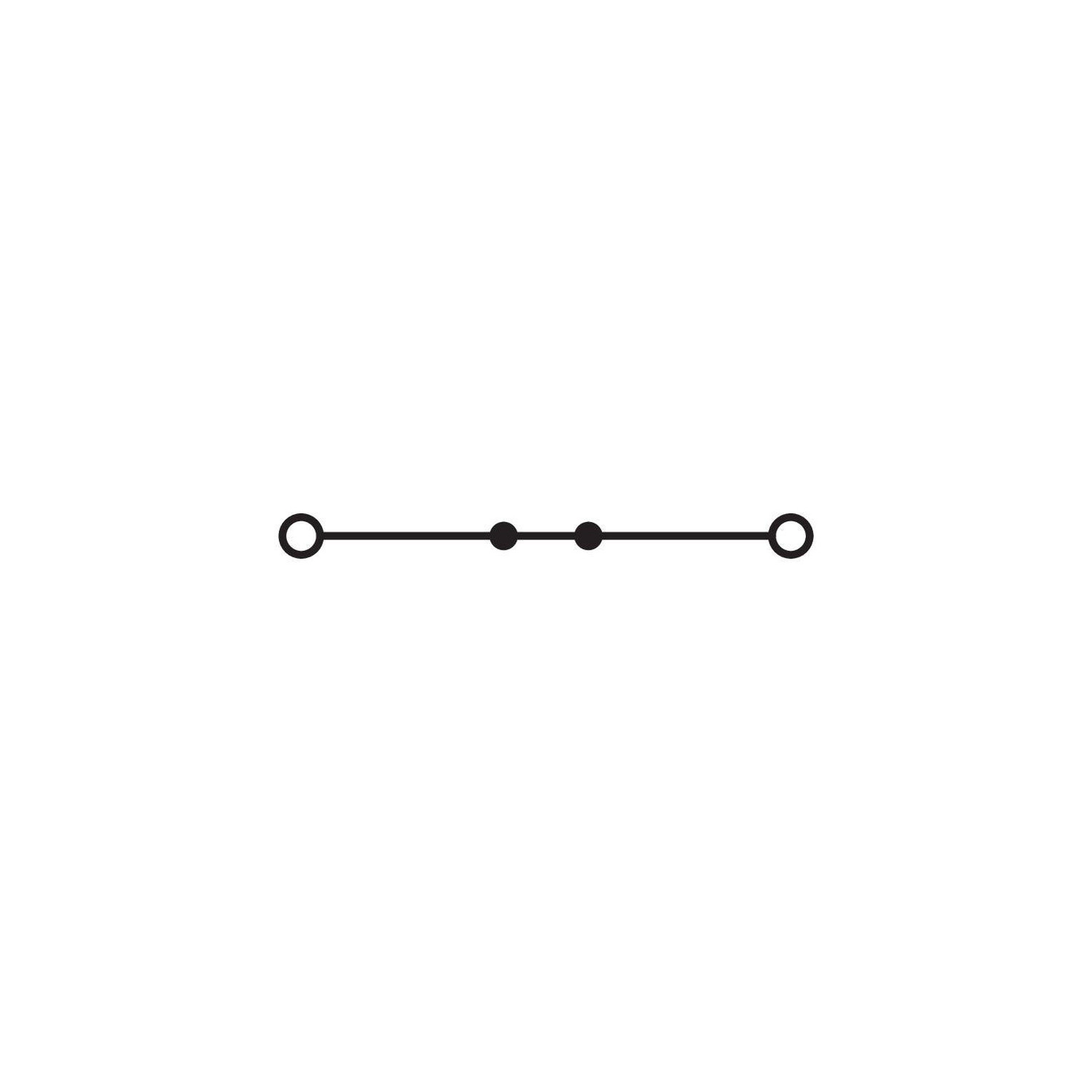

A Wago 870-914 kék kétvezetékes átmenő sorkapocs CAGE CLAMP csatlakozással és 2,5 mm² névleges keresztmetszettel készül. Két csatlakozási pontot kapcsol egy közös potenciálra. DIN 15 sínre rögzíthető; csupaszolási hossza 6–7 mm.
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 24 A |
|---|---|
| IEC/EN 60947-7-1; III/2 és II/2 | Névleges feszültség, impulzusfeszültség és áram: – |
| Veszteségi teljesítmény potenciálonként | 0,7661 W |
| A veszteségi adat névleges árama | 24 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Névleges keresztmetszet | 2,5 mm² |
| Vezető anyaga | Réz |
| Tömör rézvezető | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas rézvezető | 0,08–4 mm² / 28–12 AWG |
| Finom elemi szálas rézvezető; szigetelt érvéghüvellyel | 0,08–1,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 6–7 mm / 0,24–0,28 inch |
| Bekötési irány | Felső bekötés |
| Szigetelés legnagyobb átmérője | 4,4 mm |
Geometria, anyag és környezet
| Szélesség | 5 mm / 0,197 inch |
|---|---|
| Magasság | 34,5 mm / 1,358 inch |
| Kialakítás | Vízszintes típus |
| Rögzítés | DIN 15 sínre |
| Jelölési szint | Oldalsó jelölés |
| Szín | Kék |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,063 MJ |
| Tömeg | 4 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |

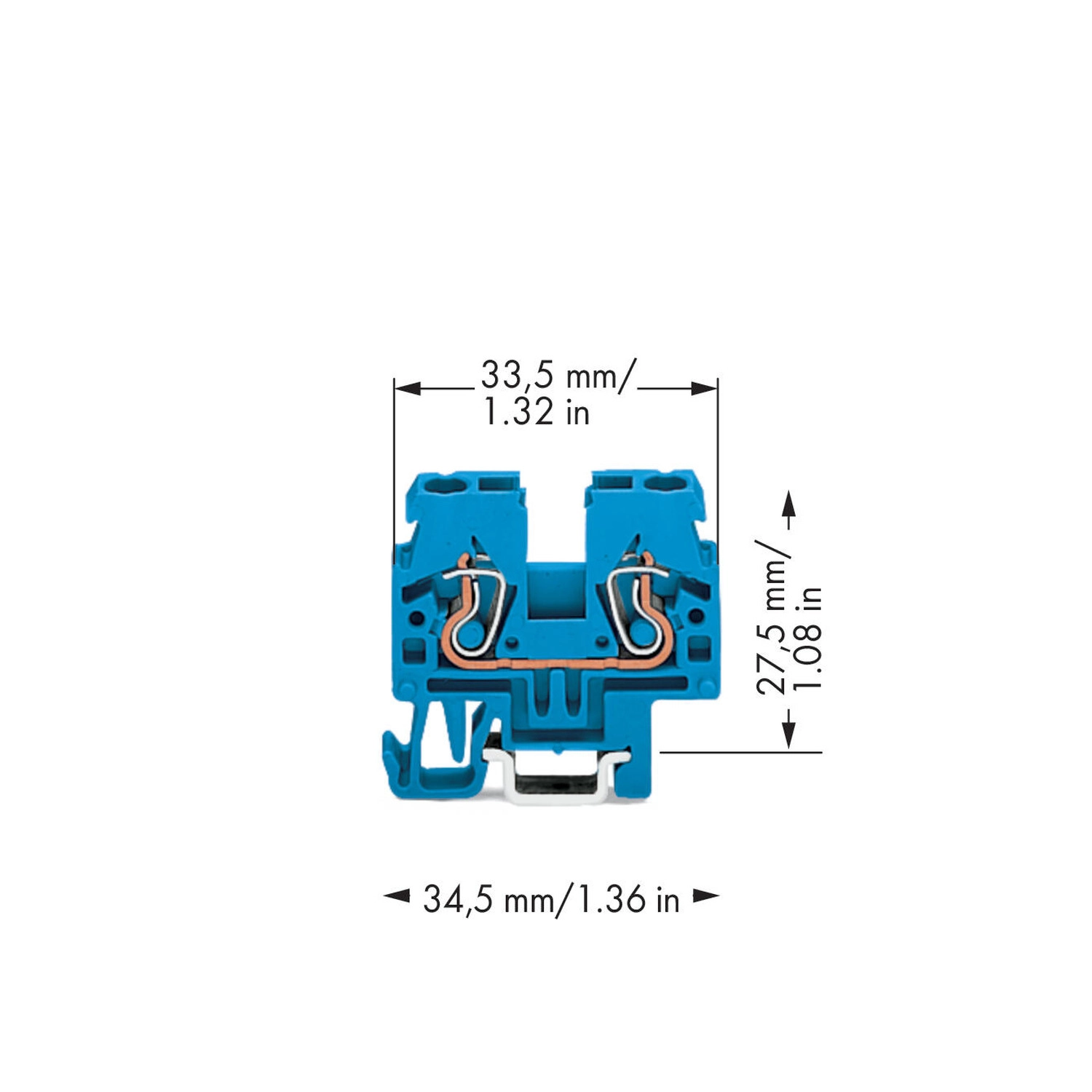

| Méretábra vízszintes teljes mérete | 34,5 mm / 1,36 inch |
| Méretábra vízszintes részmérete | 33,5 mm / 1,32 inch |
| Megadott alkalmazás | Ex i alkalmazásokhoz; önálló Ex villamos névleges érték nincs megadva. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL 7468 |
|---|---|
| CCA | DEKRA Certification B.V. EN 60947 2189801.01 |
| cURus | UL International Germany GmbH UL 1059 E45172 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 24-0152298-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| PRS | Polski Rejestr Statków - TE/1094/880590/23 |
Szükséges kiegészítők
| 870-929 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
|---|---|
| 870-928 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 870-924 | Vég- és válaszlap; 2 mm vastag; narancssárga |
| 870-923 | Vég- és válaszlap; 2 mm vastag; szürke |
Opcionális kiegészítők
| 870-410 | Áthidaló; 10 irányú; szigetelt; világosszürke |
|---|---|
| 870-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 870-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 870-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 870-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 870-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 870-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 870-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 870-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 870-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 870-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 870-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 870-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 870-406 | Áthidaló; 6 irányú; szigetelt; világosszürke |
| 870-407 | Áthidaló; 7 irányú; szigetelt; világosszürke |
| 870-408 | Áthidaló; 8 irányú; szigetelt; világosszürke |
| 870-409 | Áthidaló; 9 irányú; szigetelt; világosszürke |
| 870-405/011-000 | Áthidaló; szigetelt; világosszürke |
| 870-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 210-111 | Acél rögzítősín; 15 x 5,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-295 | Acél rögzítősín; 15 x 5,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 870-425 | Elosztómodul; forgatás elleni védelemmel; moduláris; megfelelő a 870-es sorozat sínre rögzíthető sorkapcsaihoz, áthidalási ponttal az áramvezető sínben; szürke |
| 870-426 | Elosztómodul; moduláris; megfelelő a 870-es sorozat sínre rögzíthető sorkapcsaihoz, áthidalási ponttal az áramvezető sínben; szürke |
| 870-427 | Elválasztómodul; moduláris; közösített sorkapcsok összekapcsolásához; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 216-131 | Érvéghüvely; Hüvely 0,25 mm² / AWG 24; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-321 | Érvéghüvely; Hüvely 0,25 mm² / AWG 24; szigetelt; ónozott kivitel; sárga |
| 216-132 | Érvéghüvely; Hüvely 0,34 mm²; szigeteletlen; ónozott kivitel |
| 216-322 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; ónozott kivitel; világos türkiz |
| 216-221 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; ónozott kivitel; fehér |
| 216-121 | Érvéghüvely; Hüvely 0,5 mm²; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-122 | Érvéghüvely; Hüvely 0,75 mm²; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-222 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; ónozott kivitel; szürke |
| 216-123 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-223 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; ónozott kivitel; piros |
| 216-124 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigeteletlen; ónozott kivitel |
| 216-224 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; ónozott kivitel; fekete |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 280-405 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 870-182 | Átalakító; szürke |
| 870-183 | Átalakító; szürke |
| 870-184 | Átalakító; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 709-196 | Jelölőszalagok; lézernyomtatóknak; áttetsző |
| 709-177 | Jelölőszalagok; tekercselve; 7,5 mm széles; nem nyújtható; üres; bepattintható típus; áttetsző |
| 709-178 | Jelölőszalagok; tekercselve; 7,5 mm széles; nem nyújtható; üres; bepattintható típus; fehér |
| 249-101 | Csavar nélküli végrögzítő; 6 mm széles; WMB jelöléshez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN 35 síntől; szürke |
| 870-407/011-000 | Áthidaló. |
| 870-409/011-000 | Áthidaló. |
Kezelés és jelölés
| Rögzítés DIN 15 sínre | Pattintsd rá az egyes sorkapcsokat a DIN 15 sínre, majd csúsztasd össze őket. |
|---|---|
| Eltávolítás DIN 15 sínről | A sorkapcsokat működtetőszerszámmal oldalirányban csúsztasd el, ezzel nyisd szét a szerelvényt, majd távolítsd el őket a sínről. |
| CAGE CLAMP vezetékcsatlakozás | A 0,08–4 mm² keresztmetszetű finom elemi szálas vezeték behelyezéséhez használj működtetőszerszámot. |
| Érszigetelő stop | Helyezd az érszigetelő stopokat a sorkapocssáv bemeneti nyílásaiba. |
| Dugaszolható áthidaló behelyezése | Nyomd lefelé az áthidalót a teljes behelyezésig. Többpólusú áthidalónál felváltva nyomd a jobb, majd a bal oldalt, amíg rögzül. |
| Áthidalónyílások | Egy sorkapocsban két párhuzamos áthidalónyílás található. |
| Kérésre elérhető áthidaló-elrendezések | 1–3–5–7 vagy 1–4–7. |
| Ellenőrzés | Az ellenőrzés fázisvizsgáló készülékkel, illetve egypólusú feszültségmérővel is elvégezhető. Előhuzalozott elosztómodul a vizsgálódugókhoz hasonló módon használható. |
| Figyelmeztető fedél | 280-405 figyelmeztető fedél fekete villámjellel. |
| Csoportjelölő-tartó felszerelése | A WMB és WSB jelölőrendszer csoportjelölő-tartói a nyitott áthidalónyíláson át, a dugaszolható áthidalóval párhuzamosan szerelhetők fel. Elérhető szélességek: 5 mm / 0,197 inch; 10 mm / 0,394 inch; 15 mm / 0,591 inch. |
| Csoportjelölő-tartó korlátozása | Földelő és osztott potenciálú sorkapcsokkal nem használható, mert ezeken nincs áthidalónyílás. |
| Jelölés | WMB jelölő a Mini-WSB jelölőnyílásokban; Mini-WSB jelölő és áttetsző jelölőszalag használható. |
| Áttetsző jelölőszalag | A 709-196 jelölőszalagon át az alatta lévő áthidalók láthatók. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
6–7 mm.
Milyen csatlakozástechnikát használ?
Működtetőszerszámmal kezelt CAGE CLAMP csatlakozást.
Mekkora a szélessége?
5 mm.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
kék
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
870-914
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
3,99 g/db
Cikkszám
4044918478519
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 870-914 2 vezetékes átmenő sorkapocs, 2,5 mm², CAGE CLAMP, Ex i, oldalsó/középső jelölés, DIN-15 sínre, kék műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 870-914 |
| GTIN / EAN | 4044918478519 |
| Terméktípus | Kétvezetékes átmenő sorkapocs |
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 24 A |
|---|---|
| IEC/EN 60947-7-1; III/2 és II/2 | Névleges feszültség, impulzusfeszültség és áram: – |
| Veszteségi teljesítmény potenciálonként | 0,7661 W |
| A veszteségi adat névleges árama | 24 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Névleges keresztmetszet | 2,5 mm² |
| Vezető anyaga | Réz |
| Tömör rézvezető | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas rézvezető | 0,08–4 mm² / 28–12 AWG |
| Finom elemi szálas rézvezető; szigetelt érvéghüvellyel | 0,08–1,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 6–7 mm / 0,24–0,28 inch |
| Bekötési irány | Felső bekötés |
| Szigetelés legnagyobb átmérője | 4,4 mm |
Geometria, anyag és környezet
| Szélesség | 5 mm / 0,197 inch |
|---|---|
| Magasság | 34,5 mm / 1,358 inch |
| Kialakítás | Vízszintes típus |
| Rögzítés | DIN 15 sínre |
| Jelölési szint | Oldalsó jelölés |
| Szín | Kék |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,063 MJ |
| Tömeg | 4 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Méretábra vízszintes teljes mérete | 34,5 mm / 1,36 inch |
| Méretábra vízszintes részmérete | 33,5 mm / 1,32 inch |
| Megadott alkalmazás | Ex i alkalmazásokhoz; önálló Ex villamos névleges érték nincs megadva. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL 7468 |
|---|---|
| CCA | DEKRA Certification B.V. EN 60947 2189801.01 |
| cURus | UL International Germany GmbH UL 1059 E45172 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 24-0152298-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| PRS | Polski Rejestr Statków - TE/1094/880590/23 |
Szükséges kiegészítők
| 870-929 | Elválasztólap; 2 mm vastag; túlméretes; narancssárga |
|---|---|
| 870-928 | Elválasztólap; 2 mm vastag; túlméretes; szürke |
| 870-924 | Vég- és válaszlap; 2 mm vastag; narancssárga |
| 870-923 | Vég- és válaszlap; 2 mm vastag; szürke |
Opcionális kiegészítők
| 870-410 | Áthidaló; 10 irányú; szigetelt; világosszürke |
|---|---|
| 870-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 870-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 870-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 870-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 870-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 870-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 870-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 870-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 870-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 870-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 870-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 870-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 870-406 | Áthidaló; 6 irányú; szigetelt; világosszürke |
| 870-407 | Áthidaló; 7 irányú; szigetelt; világosszürke |
| 870-408 | Áthidaló; 8 irányú; szigetelt; világosszürke |
| 870-409 | Áthidaló; 9 irányú; szigetelt; világosszürke |
| 870-405/011-000 | Áthidaló; szigetelt; világosszürke |
| 870-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 210-111 | Acél rögzítősín; 15 x 5,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-295 | Acél rögzítősín; 15 x 5,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 870-425 | Elosztómodul; forgatás elleni védelemmel; moduláris; megfelelő a 870-es sorozat sínre rögzíthető sorkapcsaihoz, áthidalási ponttal az áramvezető sínben; szürke |
| 870-426 | Elosztómodul; moduláris; megfelelő a 870-es sorozat sínre rögzíthető sorkapcsaihoz, áthidalási ponttal az áramvezető sínben; szürke |
| 870-427 | Elválasztómodul; moduláris; közösített sorkapcsok összekapcsolásához; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 216-131 | Érvéghüvely; Hüvely 0,25 mm² / AWG 24; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-321 | Érvéghüvely; Hüvely 0,25 mm² / AWG 24; szigetelt; ónozott kivitel; sárga |
| 216-132 | Érvéghüvely; Hüvely 0,34 mm²; szigeteletlen; ónozott kivitel |
| 216-322 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; ónozott kivitel; világos türkiz |
| 216-221 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; ónozott kivitel; fehér |
| 216-121 | Érvéghüvely; Hüvely 0,5 mm²; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-122 | Érvéghüvely; Hüvely 0,75 mm²; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-222 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; ónozott kivitel; szürke |
| 216-123 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-223 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; ónozott kivitel; piros |
| 216-124 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigeteletlen; ónozott kivitel |
| 216-224 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; ónozott kivitel; fekete |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 280-405 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 870-182 | Átalakító; szürke |
| 870-183 | Átalakító; szürke |
| 870-184 | Átalakító; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 709-196 | Jelölőszalagok; lézernyomtatóknak; áttetsző |
| 709-177 | Jelölőszalagok; tekercselve; 7,5 mm széles; nem nyújtható; üres; bepattintható típus; áttetsző |
| 709-178 | Jelölőszalagok; tekercselve; 7,5 mm széles; nem nyújtható; üres; bepattintható típus; fehér |
| 249-101 | Csavar nélküli végrögzítő; 6 mm széles; WMB jelöléshez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN 35 síntől; szürke |
| 870-407/011-000 | Áthidaló. |
| 870-409/011-000 | Áthidaló. |
Kezelés és jelölés
| Rögzítés DIN 15 sínre | Pattintsd rá az egyes sorkapcsokat a DIN 15 sínre, majd csúsztasd össze őket. |
|---|---|
| Eltávolítás DIN 15 sínről | A sorkapcsokat működtetőszerszámmal oldalirányban csúsztasd el, ezzel nyisd szét a szerelvényt, majd távolítsd el őket a sínről. |
| CAGE CLAMP vezetékcsatlakozás | A 0,08–4 mm² keresztmetszetű finom elemi szálas vezeték behelyezéséhez használj működtetőszerszámot. |
| Érszigetelő stop | Helyezd az érszigetelő stopokat a sorkapocssáv bemeneti nyílásaiba. |
| Dugaszolható áthidaló behelyezése | Nyomd lefelé az áthidalót a teljes behelyezésig. Többpólusú áthidalónál felváltva nyomd a jobb, majd a bal oldalt, amíg rögzül. |
| Áthidalónyílások | Egy sorkapocsban két párhuzamos áthidalónyílás található. |
| Kérésre elérhető áthidaló-elrendezések | 1–3–5–7 vagy 1–4–7. |
| Ellenőrzés | Az ellenőrzés fázisvizsgáló készülékkel, illetve egypólusú feszültségmérővel is elvégezhető. Előhuzalozott elosztómodul a vizsgálódugókhoz hasonló módon használható. |
| Figyelmeztető fedél | 280-405 figyelmeztető fedél fekete villámjellel. |
| Csoportjelölő-tartó felszerelése | A WMB és WSB jelölőrendszer csoportjelölő-tartói a nyitott áthidalónyíláson át, a dugaszolható áthidalóval párhuzamosan szerelhetők fel. Elérhető szélességek: 5 mm / 0,197 inch; 10 mm / 0,394 inch; 15 mm / 0,591 inch. |
| Csoportjelölő-tartó korlátozása | Földelő és osztott potenciálú sorkapcsokkal nem használható, mert ezeken nincs áthidalónyílás. |
| Jelölés | WMB jelölő a Mini-WSB jelölőnyílásokban; Mini-WSB jelölő és áttetsző jelölőszalag használható. |
| Áttetsző jelölőszalag | A 709-196 jelölőszalagon át az alatta lévő áthidalók láthatók. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 16 (sínre szerelhető sorkapcsok CCC-vel; termékcsoport-megnevezés) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.31. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

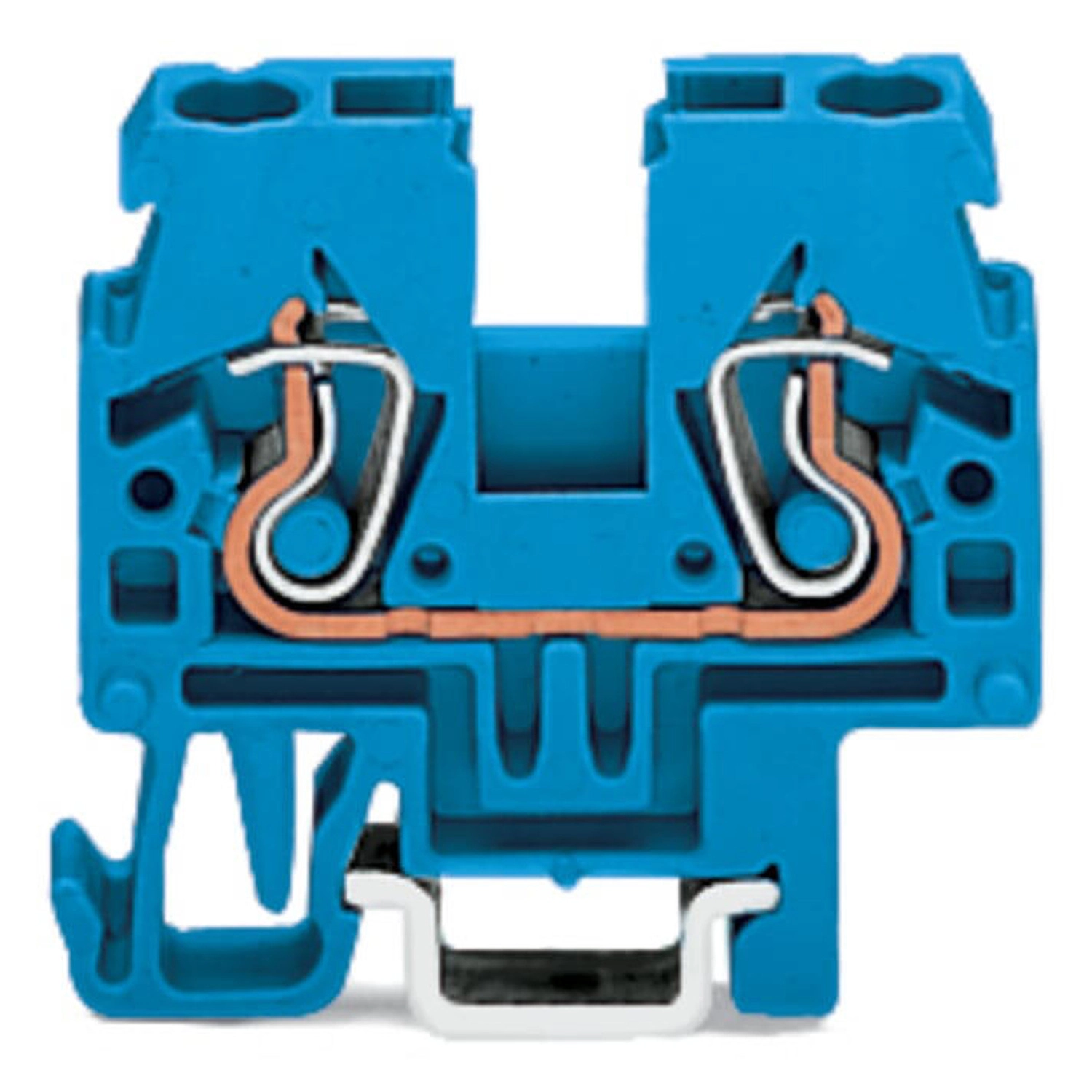

Wago 870-914 2 vezetékes átmenő sorkapocs, 2,5 mm², CAGE CLAMP, Ex i, oldalsó/középső jelölés, DIN-15 sínre, kék használati útmutató
Vezetékek és előkészítés
Rézvezetőkhöz; 6–7 mm csupaszolási hosszal és legfeljebb 4,4 mm szigetelési átmérővel. A megnevezett 210-658, 210-657 és 210-720 működtetőszerszámok pengéje 3,5 × 0,5 mm.
| Tömör rézvezető | 0,08–2,5 mm² / 28–12 AWG |
|---|---|
| Finom elemi szálas rézvezető | 0,08–4 mm² / 28–12 AWG |
| Finom elemi szálas rézvezető; szigetelt érvéghüvellyel | 0,08–1,5 mm² / 28–14 AWG |
Szerelés, csatlakoztatás és jelölés
| Rögzítés DIN 15 sínre | Pattintsd rá az egyes sorkapcsokat a DIN 15 sínre, majd csúsztasd össze őket. |
|---|---|
| Eltávolítás DIN 15 sínről | A sorkapcsokat működtetőszerszámmal oldalirányban csúsztasd el, ezzel nyisd szét a szerelvényt, majd távolítsd el őket a sínről. |
| CAGE CLAMP vezetékcsatlakozás | A 0,08–4 mm² keresztmetszetű finom elemi szálas vezeték behelyezéséhez használj működtetőszerszámot. |
| Érszigetelő stop | Helyezd az érszigetelő stopokat a sorkapocssáv bemeneti nyílásaiba. |
| Dugaszolható áthidaló behelyezése | Nyomd lefelé az áthidalót a teljes behelyezésig. Többpólusú áthidalónál felváltva nyomd a jobb, majd a bal oldalt, amíg rögzül. |
| Áthidalónyílások | Egy sorkapocsban két párhuzamos áthidalónyílás található. |
| Kérésre elérhető áthidaló-elrendezések | 1–3–5–7 vagy 1–4–7. |
| Ellenőrzés | Az ellenőrzés fázisvizsgáló készülékkel, illetve egypólusú feszültségmérővel is elvégezhető. Előhuzalozott elosztómodul a vizsgálódugókhoz hasonló módon használható. |
| Figyelmeztető fedél | 280-405 figyelmeztető fedél fekete villámjellel. |
| Csoportjelölő-tartó felszerelése | A WMB és WSB jelölőrendszer csoportjelölő-tartói a nyitott áthidalónyíláson át, a dugaszolható áthidalóval párhuzamosan szerelhetők fel. Elérhető szélességek: 5 mm / 0,197 inch; 10 mm / 0,394 inch; 15 mm / 0,591 inch. |
| Csoportjelölő-tartó korlátozása | Földelő és osztott potenciálú sorkapcsokkal nem használható, mert ezeken nincs áthidalónyílás. |
| Jelölés | WMB jelölő a Mini-WSB jelölőnyílásokban; Mini-WSB jelölő és áttetsző jelölőszalag használható. |
| Áttetsző jelölőszalag | A 709-196 jelölőszalagon át az alatta lévő áthidalók láthatók. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
