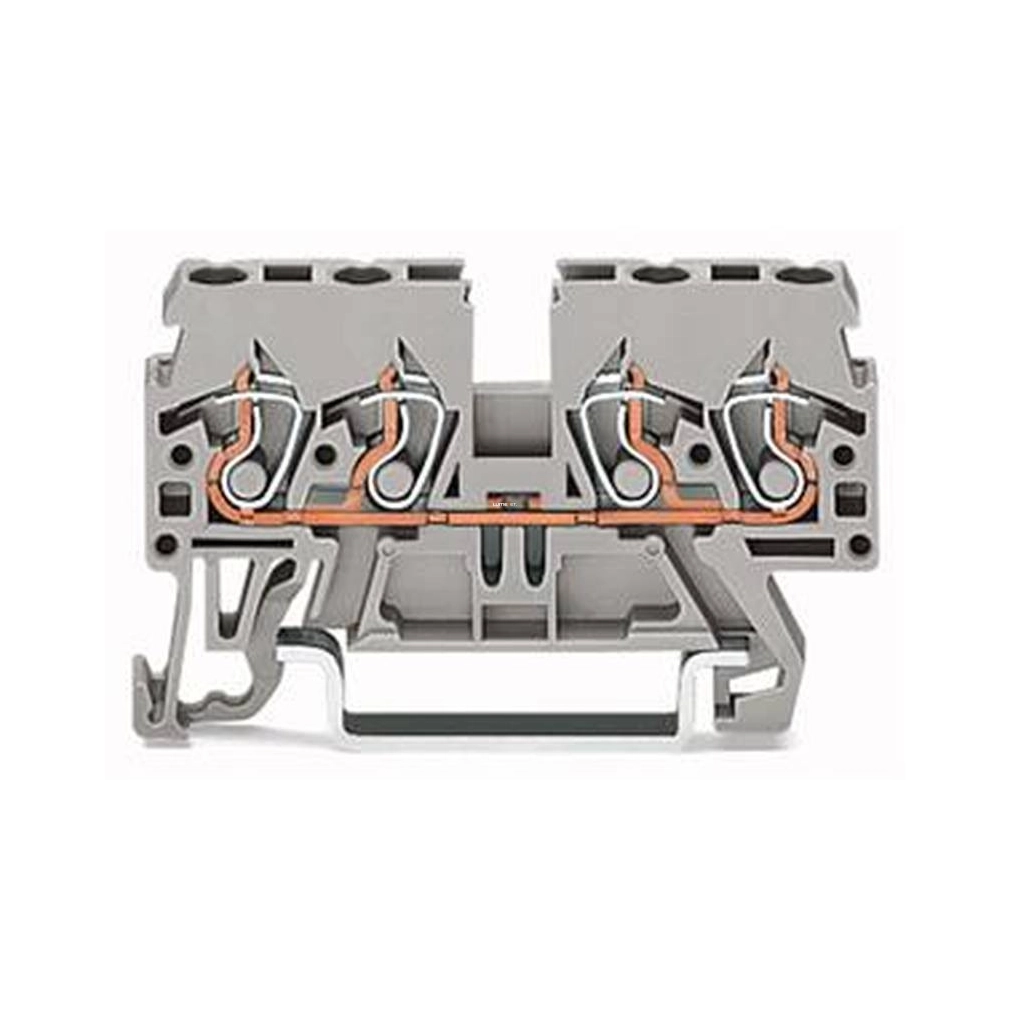

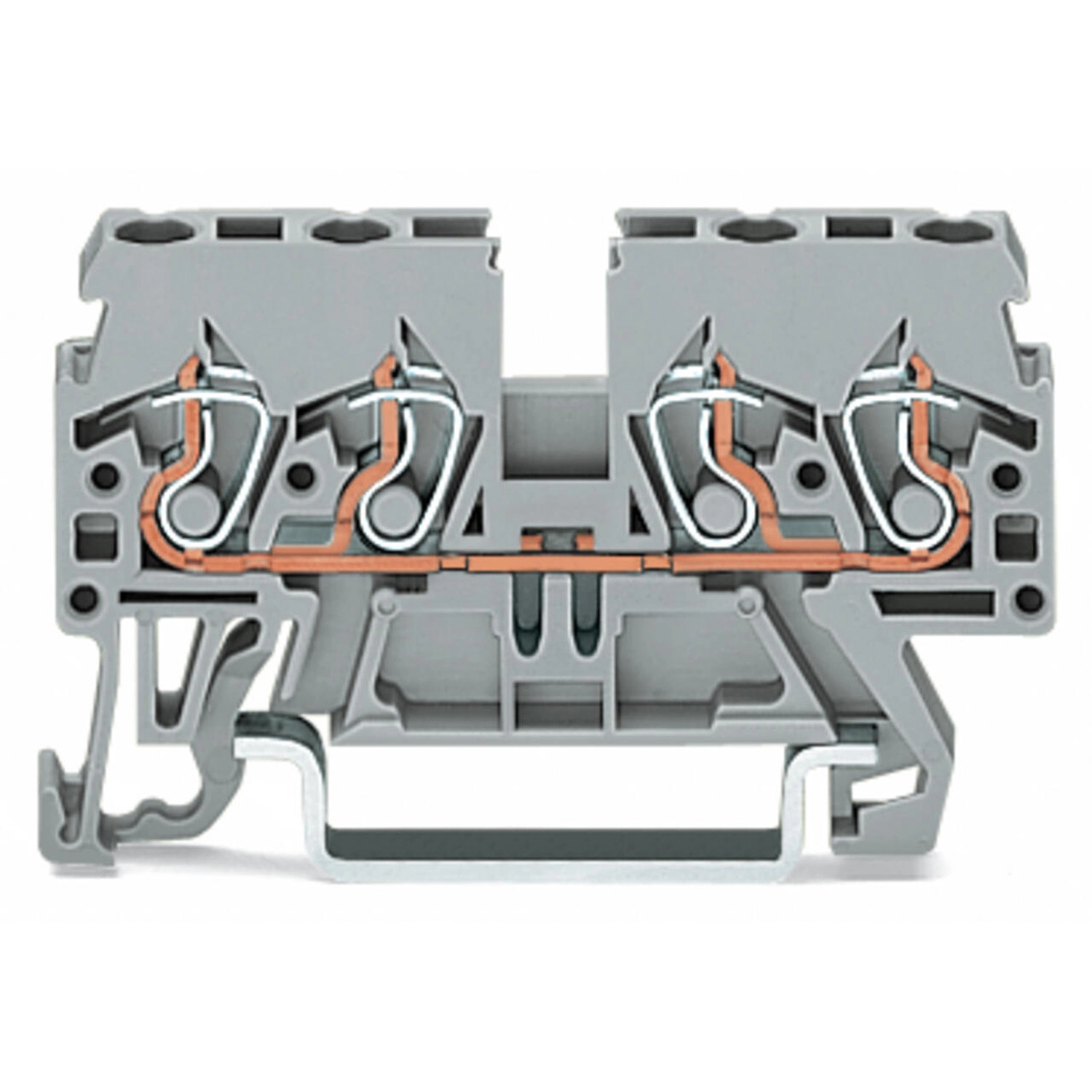

Wago 870-831 4 vezetékes átmenő sorkapocs, 2,5 mm², oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, szürke
RRP:698 Ft/db
542 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
505 Ft/db
nettó 398 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Átmenő sorkapocs, 870-es sorozat, szürke. A Wago 870-831 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 6–7 mm csupaszítási hosszt kell alkalmazni. A sínre szerelhető mini sorkapcsok kompakt kialakításuknak köszönhetően szűk helyeken is használhatók. Különböző rögzítési és működtetési lehetőségeikkel nagyfokú rugalmasságot kínálnak. A változatok széles választékával minden feladathoz megfelelő mini sorkapocs választható, amely az egyedi igényekhez igazítható. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A gyártó a versenytársak megoldásaihoz képest kiemelkedő teljesítményt emel ki. A bevált CAGE CLAMP® univerzális csatlakozás a csatlakozástechnika és a villamos összeköttetések területének vezető, ipari szabványként alkalmazott megoldása. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–2,5 mm². Bevált és karbantartásmentes megoldás: az univerzális CAGE CLAMP® csatlakozás. A sínre szerelhető mini sorkapocs kezelőszerszámmal működtethető. Kezelőszerszámos működtetés. Megfelelő megoldás minden vezetékezési feladathoz. Szerelésre kész, azonnal használható.
A Wago 870-831 szürke négyvezetékes átmenő sorkapocs, CAGE CLAMP csatlakozással. Négy vezeték csatlakoztatására szolgál. Szélessége 5 mm, névleges keresztmetszete 2,5 mm²; a bekötéshez 6–7 mm csupaszolási hossz szükséges.
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 24 A |
|---|---|
| IEC/EN 60947-7-1; III/2 és II/2 | Névleges feszültség, impulzusfeszültség és névleges áram: – |
| Veszteségi teljesítmény potenciálonként | 0,7661 W |
| A veszteségi adat névleges árama | 24 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |
Vezetékek és csatlakozás
| Összes csatlakozási pont száma | 4 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Tömör rézvezető | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas rézvezető | 0,08–4 mm² / 28–12 AWG |
| Finom elemi szálas rézvezető; szigetelt érvéghüvellyel | 0,08–1,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 6–7 mm / 0,24–0,28 inch |
| Bekötési irány | Felső bekötés |
| Legnagyobb szigetelési átmérő | 4,4 mm |
Geometria, anyag és környezet
| Szélesség | 5 mm / 0,197 inch |
|---|---|
| Magasság | 55 mm / 2,165 inch |
| Mélység a DIN-sín felső élétől | 27,5 mm / 1,083 inch |
| Kialakítás | Vízszintes típus |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,105 MJ |
| Tömeg | 7,3 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |

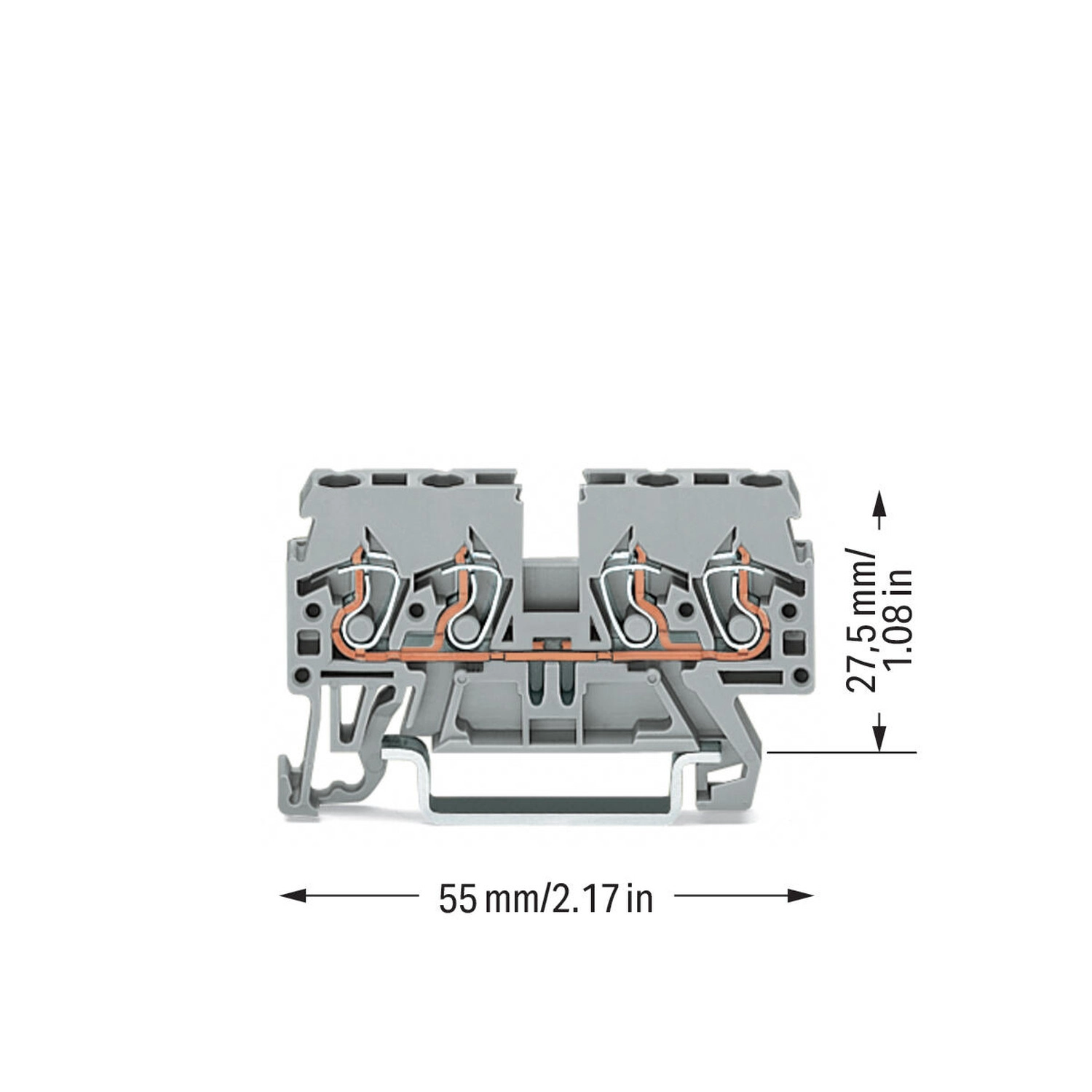

| Méretábra vízszintes mérete | 55 mm / 2,17 inch |
| Méretábra függőleges mérete | 27,5 mm / 1,08 inch |

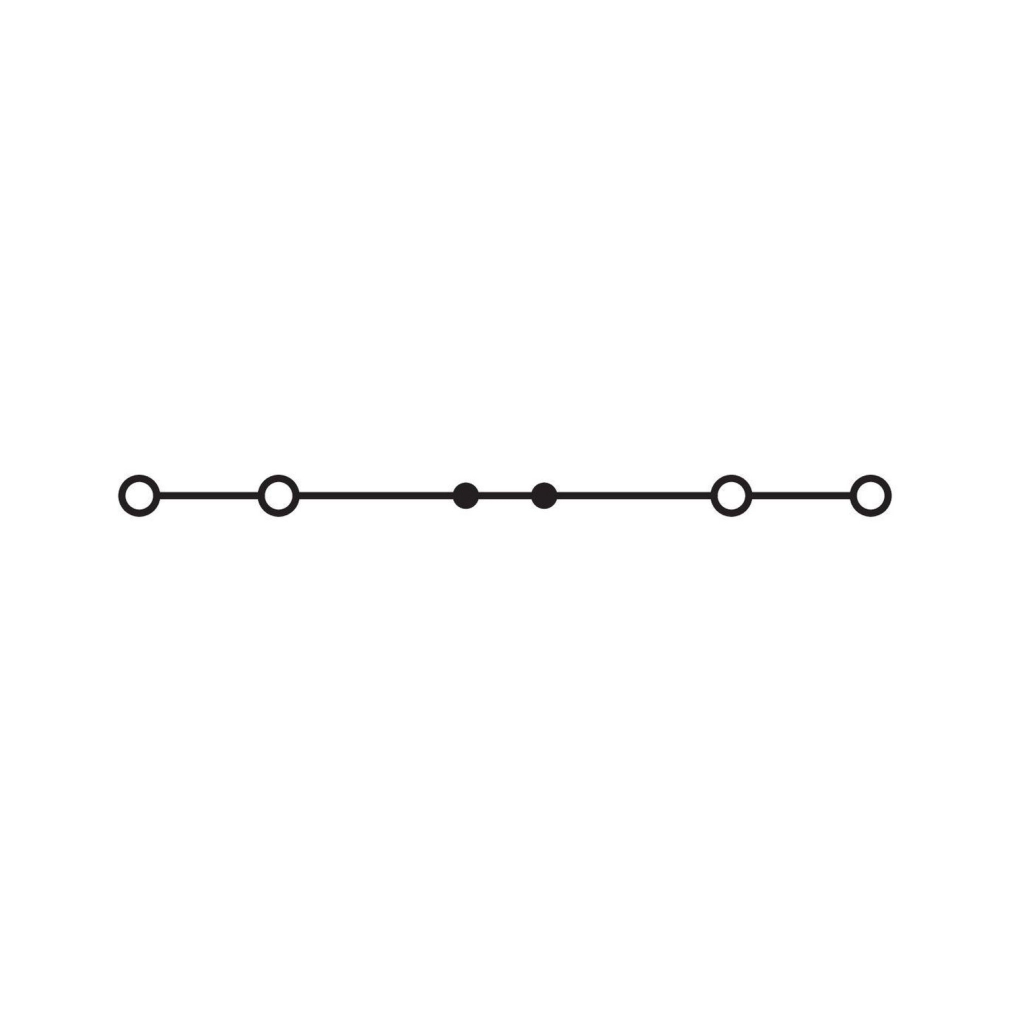

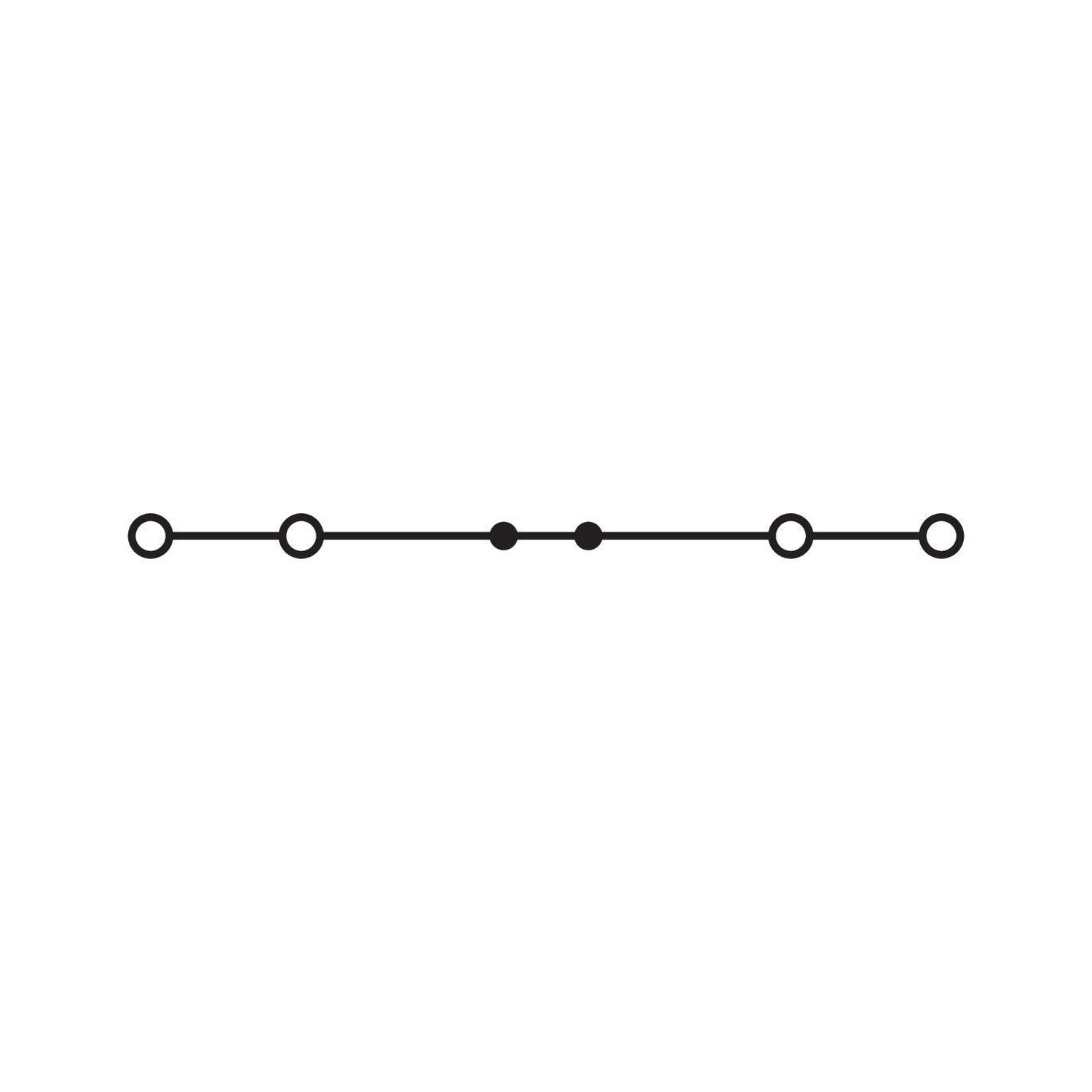

| Kapcsolási kialakítás | Négy csatlakozási végpont egyetlen közös vezetőn. |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Tanúsítványok és nyilatkozatok
| CCA; első tanúsítvány | DEKRA Certification B.V.; EN 60947; NTR NL 7468 |
|---|---|
| CCA; második tanúsítvány | DEKRA Certification B.V.; EN 60947; 2189801.01 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | American Bureau of Shipping; 24-0152298-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd; TAE00001V2 |
| PRS | Polski Rejestr Statków; TE/1094/880590/23 |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Z00004430.000 |
Szükséges kiegészítők
Opcionális kiegészítők
| 870-410 | Áthidaló; 10 irányú; szigetelt; világosszürke |
|---|---|
| 870-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 870-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 870-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 870-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 870-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 870-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 870-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 870-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 870-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 870-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 870-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 870-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 870-406 | Áthidaló; 6 irányú; szigetelt; világosszürke |
| 870-407 | Áthidaló; 7 irányú; szigetelt; világosszürke |
| 870-408 | Áthidaló; 8 irányú; szigetelt; világosszürke |
| 870-409 | Áthidaló; 9 irányú; szigetelt; világosszürke |
| 870-405/011-000 | Áthidaló; szigetelt; világosszürke |
| 870-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 870-425 | Elosztómodul; forgatás elleni védelemmel; moduláris; megfelelő a 870-es sorozat sínre rögzíthető sorkapcsaihoz, áthidalási ponttal az áramvezető sínben; szürke |
| 870-426 | Elosztómodul; moduláris; megfelelő a 870-es sorozat sínre rögzíthető sorkapcsaihoz, áthidalási ponttal az áramvezető sínben; szürke |
| 870-427 | Elválasztómodul; moduláris; közösített sorkapcsok összekapcsolásához; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 216-131 | Érvéghüvely; Hüvely 0,25 mm² / AWG 24; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-321 | Érvéghüvely; Hüvely 0,25 mm² / AWG 24; szigetelt; ónozott kivitel; sárga |
| 216-132 | Érvéghüvely; Hüvely 0,34 mm²; szigeteletlen; ónozott kivitel |
| 216-322 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; ónozott kivitel; világos türkiz |
| 216-221 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; ónozott kivitel; fehér |
| 216-121 | Érvéghüvely; Hüvely 0,5 mm²; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-122 | Érvéghüvely; Hüvely 0,75 mm²; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-222 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; ónozott kivitel; szürke |
| 216-123 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-223 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; ónozott kivitel; piros |
| 216-124 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigeteletlen; ónozott kivitel |
| 216-224 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; ónozott kivitel; fekete |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 280-405 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 870-182 | Átalakító; szürke |
| 870-183 | Átalakító; szürke |
| 870-184 | Átalakító; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 709-196 | Jelölőszalagok; lézernyomtatóknak; áttetsző |
| 709-177 | Jelölőszalagok; tekercselve; 7,5 mm széles; nem nyújtható; üres; bepattintható típus; áttetsző |
| 709-178 | Jelölőszalagok; tekercselve; 7,5 mm széles; nem nyújtható; üres; bepattintható típus; fehér |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
| 870-949 | Elválasztólap; 1 mm vastag; narancssárga |
| 870-948 | Elválasztólap; 1 mm vastag; szürke |
| 870-407/011-000 | Áthidaló |
| 870-409/011-000 | Áthidaló |
Szerelés és kezelés
| DIN-sínre szerelés | Pattintsd a sorkapcsot a DIN 35 sínre. |
|---|---|
| Eltávolítás | A sorkapocs szerelvényből történő kioldását működtetőszerszámmal végezd. |
| Finom elemi szálas vezeték bekötése | A 0,08–4 mm² finom elemi szálas vezetéket működtetőszerszámmal helyezd a CAGE CLAMP csatlakozóba. |
| Érszigetelő stop | Helyezd az érszigetelő stopot a sorkapocssáv bemeneti nyílásába. |
| Dugaszolható áthidaló behelyezése | Az áthidalót lefelé nyomva teljesen helyezd be. Többpólusú áthidalónál felváltva nyomd a jobb és a bal oldalt a rögzülésig. |
| Ellenőrzési lehetőségek | Fázisvizsgáló készülékkel, egypólusú feszültségmérővel, illetve a vizsgálódugókhoz hasonló módon előhuzalozott elosztómodullal ellenőrizhető. |
| Csoportjelölő-tartó elhelyezése | A WMB és WSB csoportjelölő-tartót a nyitott áthidalónyíláson keresztül, a dugaszolható áthidalóval párhuzamosan szereld fel. Földelő és osztott potenciálú sorkapcsokkal nem használható. |
Alkalmazási feltételek
| Áthidalónyílások | Két párhuzamos áthidalónyílás. |
|---|---|
| Igénylés alapján elérhető áthidalási kiosztások | 1–3–5–7 vagy 1–4–7 kiosztás. |
| Figyelmeztető fedél | 280-405, fekete villámjellel. |
| Redukáló áthidaló | Különböző méretű sorkapcsok közösítésére szolgáló megoldás. |
| Csoportjelölő-tartó szélességei | 5 mm / 0,197 inch; 10 mm / 0,394 inch; 15 mm / 0,591 inch. Földelő és osztott potenciálú sorkapcsokkal nem használható. |
| Jelölőrendszerek | WMB jelölő a Mini-WSB jelölőnyílásban; Mini-WSB jelölő; áttetsző 709-196 jelölőszalag. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora csupaszolási hossz szükséges?
6–7 mm.
Mekkora lehet a vezeték szigetelésének átmérője?
Legfeljebb 4,4 mm.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
szürke
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
870-831
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
7,33 g/db
Cikkszám
4045454094621
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 870-831 4 vezetékes átmenő sorkapocs, 2,5 mm², oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 870-831 |
| GTIN / EAN | 4045454094621 |
| Terméktípus | Négyvezetékes átmenő sorkapocs |
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 24 A |
|---|---|
| IEC/EN 60947-7-1; III/2 és II/2 | Névleges feszültség, impulzusfeszültség és névleges áram: – |
| Veszteségi teljesítmény potenciálonként | 0,7661 W |
| A veszteségi adat névleges árama | 24 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |
Vezetékek és csatlakozás
| Összes csatlakozási pont száma | 4 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Csatlakozástechnika | CAGE CLAMP |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz |
| Tömör rézvezető | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas rézvezető | 0,08–4 mm² / 28–12 AWG |
| Finom elemi szálas rézvezető; szigetelt érvéghüvellyel | 0,08–1,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 6–7 mm / 0,24–0,28 inch |
| Bekötési irány | Felső bekötés |
| Legnagyobb szigetelési átmérő | 4,4 mm |
Geometria, anyag és környezet
| Szélesség | 5 mm / 0,197 inch |
|---|---|
| Magasság | 55 mm / 2,165 inch |
| Mélység a DIN-sín felső élétől | 27,5 mm / 1,083 inch |
| Kialakítás | Vízszintes típus |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,105 MJ |
| Tömeg | 7,3 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Méretábra vízszintes mérete | 55 mm / 2,17 inch |
| Méretábra függőleges mérete | 27,5 mm / 1,08 inch |
| Kapcsolási kialakítás | Négy csatlakozási végpont egyetlen közös vezetőn. |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Tanúsítványok és nyilatkozatok
| CCA; első tanúsítvány | DEKRA Certification B.V.; EN 60947; NTR NL 7468 |
|---|---|
| CCA; második tanúsítvány | DEKRA Certification B.V.; EN 60947; 2189801.01 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | American Bureau of Shipping; 24-0152298-PDA |
| DNV GL | Det Norske Veritas, Germanischer Lloyd; TAE00001V2 |
| PRS | Polski Rejestr Statków; TE/1094/880590/23 |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Z00004430.000 |
Szükséges kiegészítők
Opcionális kiegészítők
| 870-410 | Áthidaló; 10 irányú; szigetelt; világosszürke |
|---|---|
| 870-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 870-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 870-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 870-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 870-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 870-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 870-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 870-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 870-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 870-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 870-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 870-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 870-406 | Áthidaló; 6 irányú; szigetelt; világosszürke |
| 870-407 | Áthidaló; 7 irányú; szigetelt; világosszürke |
| 870-408 | Áthidaló; 8 irányú; szigetelt; világosszürke |
| 870-409 | Áthidaló; 9 irányú; szigetelt; világosszürke |
| 870-405/011-000 | Áthidaló; szigetelt; világosszürke |
| 870-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 870-425 | Elosztómodul; forgatás elleni védelemmel; moduláris; megfelelő a 870-es sorozat sínre rögzíthető sorkapcsaihoz, áthidalási ponttal az áramvezető sínben; szürke |
| 870-426 | Elosztómodul; moduláris; megfelelő a 870-es sorozat sínre rögzíthető sorkapcsaihoz, áthidalási ponttal az áramvezető sínben; szürke |
| 870-427 | Elválasztómodul; moduláris; közösített sorkapcsok összekapcsolásához; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 216-131 | Érvéghüvely; Hüvely 0,25 mm² / AWG 24; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-321 | Érvéghüvely; Hüvely 0,25 mm² / AWG 24; szigetelt; ónozott kivitel; sárga |
| 216-132 | Érvéghüvely; Hüvely 0,34 mm²; szigeteletlen; ónozott kivitel |
| 216-322 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; ónozott kivitel; világos türkiz |
| 216-221 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; ónozott kivitel; fehér |
| 216-121 | Érvéghüvely; Hüvely 0,5 mm²; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-122 | Érvéghüvely; Hüvely 0,75 mm²; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-222 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; ónozott kivitel; szürke |
| 216-123 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-223 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; ónozott kivitel; piros |
| 216-124 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigeteletlen; ónozott kivitel |
| 216-224 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; ónozott kivitel; fekete |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 280-405 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 870-182 | Átalakító; szürke |
| 870-183 | Átalakító; szürke |
| 870-184 | Átalakító; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 709-196 | Jelölőszalagok; lézernyomtatóknak; áttetsző |
| 709-177 | Jelölőszalagok; tekercselve; 7,5 mm széles; nem nyújtható; üres; bepattintható típus; áttetsző |
| 709-178 | Jelölőszalagok; tekercselve; 7,5 mm széles; nem nyújtható; üres; bepattintható típus; fehér |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
| 870-949 | Elválasztólap; 1 mm vastag; narancssárga |
| 870-948 | Elválasztólap; 1 mm vastag; szürke |
| 870-407/011-000 | Áthidaló |
| 870-409/011-000 | Áthidaló |
Szerelés és kezelés
| DIN-sínre szerelés | Pattintsd a sorkapcsot a DIN 35 sínre. |
|---|---|
| Eltávolítás | A sorkapocs szerelvényből történő kioldását működtetőszerszámmal végezd. |
| Finom elemi szálas vezeték bekötése | A 0,08–4 mm² finom elemi szálas vezetéket működtetőszerszámmal helyezd a CAGE CLAMP csatlakozóba. |
| Érszigetelő stop | Helyezd az érszigetelő stopot a sorkapocssáv bemeneti nyílásába. |
| Dugaszolható áthidaló behelyezése | Az áthidalót lefelé nyomva teljesen helyezd be. Többpólusú áthidalónál felváltva nyomd a jobb és a bal oldalt a rögzülésig. |
| Ellenőrzési lehetőségek | Fázisvizsgáló készülékkel, egypólusú feszültségmérővel, illetve a vizsgálódugókhoz hasonló módon előhuzalozott elosztómodullal ellenőrizhető. |
| Csoportjelölő-tartó elhelyezése | A WMB és WSB csoportjelölő-tartót a nyitott áthidalónyíláson keresztül, a dugaszolható áthidalóval párhuzamosan szereld fel. Földelő és osztott potenciálú sorkapcsokkal nem használható. |
Alkalmazási feltételek
| Áthidalónyílások | Két párhuzamos áthidalónyílás. |
|---|---|
| Igénylés alapján elérhető áthidalási kiosztások | 1–3–5–7 vagy 1–4–7 kiosztás. |
| Figyelmeztető fedél | 280-405, fekete villámjellel. |
| Redukáló áthidaló | Különböző méretű sorkapcsok közösítésére szolgáló megoldás. |
| Csoportjelölő-tartó szélességei | 5 mm / 0,197 inch; 10 mm / 0,394 inch; 15 mm / 0,591 inch. Földelő és osztott potenciálú sorkapcsokkal nem használható. |
| Jelölőrendszerek | WMB jelölő a Mini-WSB jelölőnyílásban; Mini-WSB jelölő; áttetsző 709-196 jelölőszalag. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 16 (sínre szerelhető sorkapcsok CCC-vel; termékcsoport-megnevezés) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.27. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 870-831 4 vezetékes átmenő sorkapocs, 2,5 mm², oldalsó és középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, szürke használati útmutató
Bekötési feltételek
Rézvezetőkhöz; 6–7 mm csupaszolási hosszal; legfeljebb 4,4 mm szigetelési átmérővel.
| Tömör rézvezető | 0,08–2,5 mm² / 28–12 AWG |
|---|---|
| Finom elemi szálas rézvezető | 0,08–4 mm² / 28–12 AWG |
| Finom elemi szálas rézvezető; szigetelt érvéghüvellyel | 0,08–1,5 mm² / 28–14 AWG |
Szerelés és kezelés
| DIN-sínre szerelés | Pattintsd a sorkapcsot a DIN 35 sínre. |
|---|---|
| Eltávolítás | A sorkapocs szerelvényből történő kioldását működtetőszerszámmal végezd. |
| Finom elemi szálas vezeték bekötése | A 0,08–4 mm² finom elemi szálas vezetéket működtetőszerszámmal helyezd a CAGE CLAMP csatlakozóba. |
| Érszigetelő stop | Helyezd az érszigetelő stopot a sorkapocssáv bemeneti nyílásába. |
| Dugaszolható áthidaló behelyezése | Az áthidalót lefelé nyomva teljesen helyezd be. Többpólusú áthidalónál felváltva nyomd a jobb és a bal oldalt a rögzülésig. |
| Ellenőrzési lehetőségek | Fázisvizsgáló készülékkel, egypólusú feszültségmérővel, illetve a vizsgálódugókhoz hasonló módon előhuzalozott elosztómodullal ellenőrizhető. |
| Csoportjelölő-tartó elhelyezése | A WMB és WSB csoportjelölő-tartót a nyitott áthidalónyíláson keresztül, a dugaszolható áthidalóval párhuzamosan szereld fel. Földelő és osztott potenciálú sorkapcsokkal nem használható. |
Alkalmazási feltételek
| Áthidalónyílások | Két párhuzamos áthidalónyílás. |
|---|---|
| Igénylés alapján elérhető áthidalási kiosztások | 1–3–5–7 vagy 1–4–7 kiosztás. |
| Figyelmeztető fedél | 280-405, fekete villámjellel. |
| Redukáló áthidaló | Különböző méretű sorkapcsok közösítésére szolgáló megoldás. |
| Csoportjelölő-tartó szélességei | 5 mm / 0,197 inch; 10 mm / 0,394 inch; 15 mm / 0,591 inch. Földelő és osztott potenciálú sorkapcsokkal nem használható. |
| Jelölőrendszerek | WMB jelölő a Mini-WSB jelölőnyílásban; Mini-WSB jelölő; áttetsző 709-196 jelölőszalag. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
