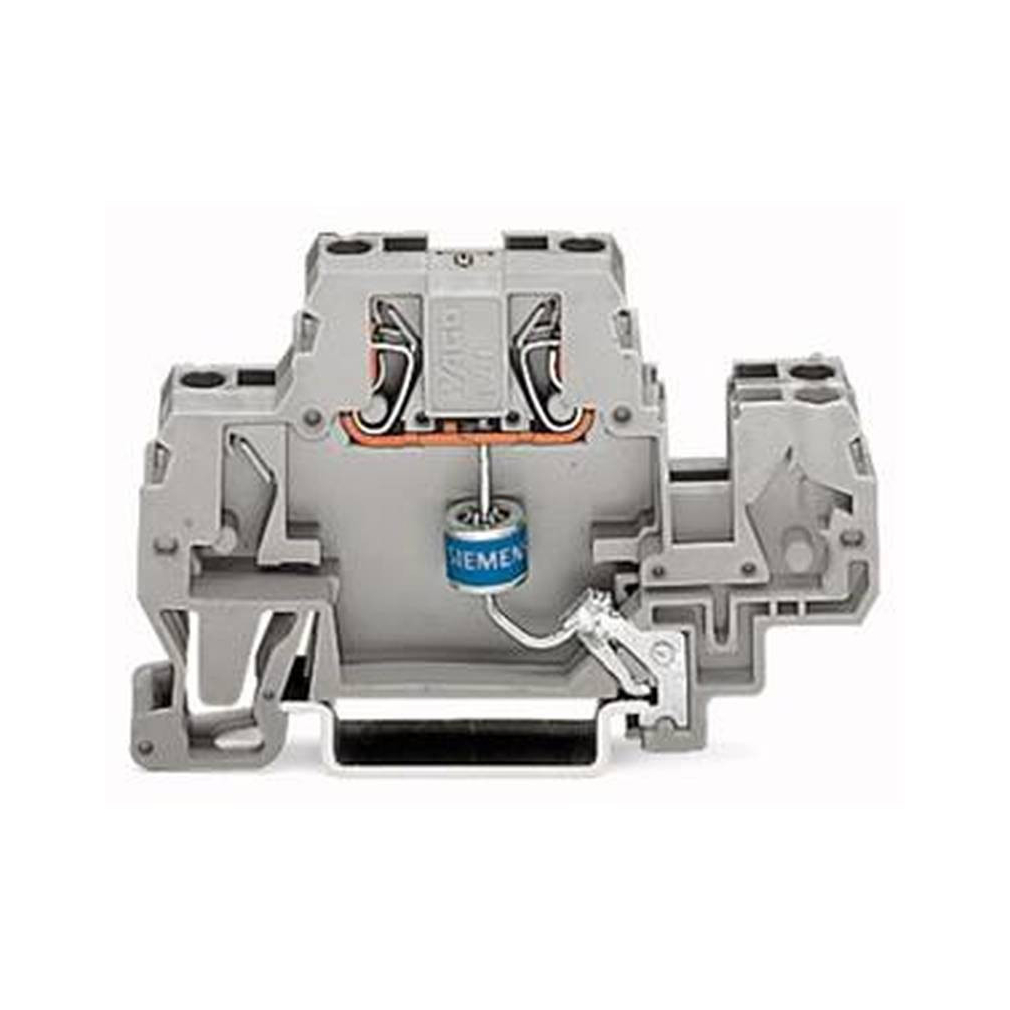

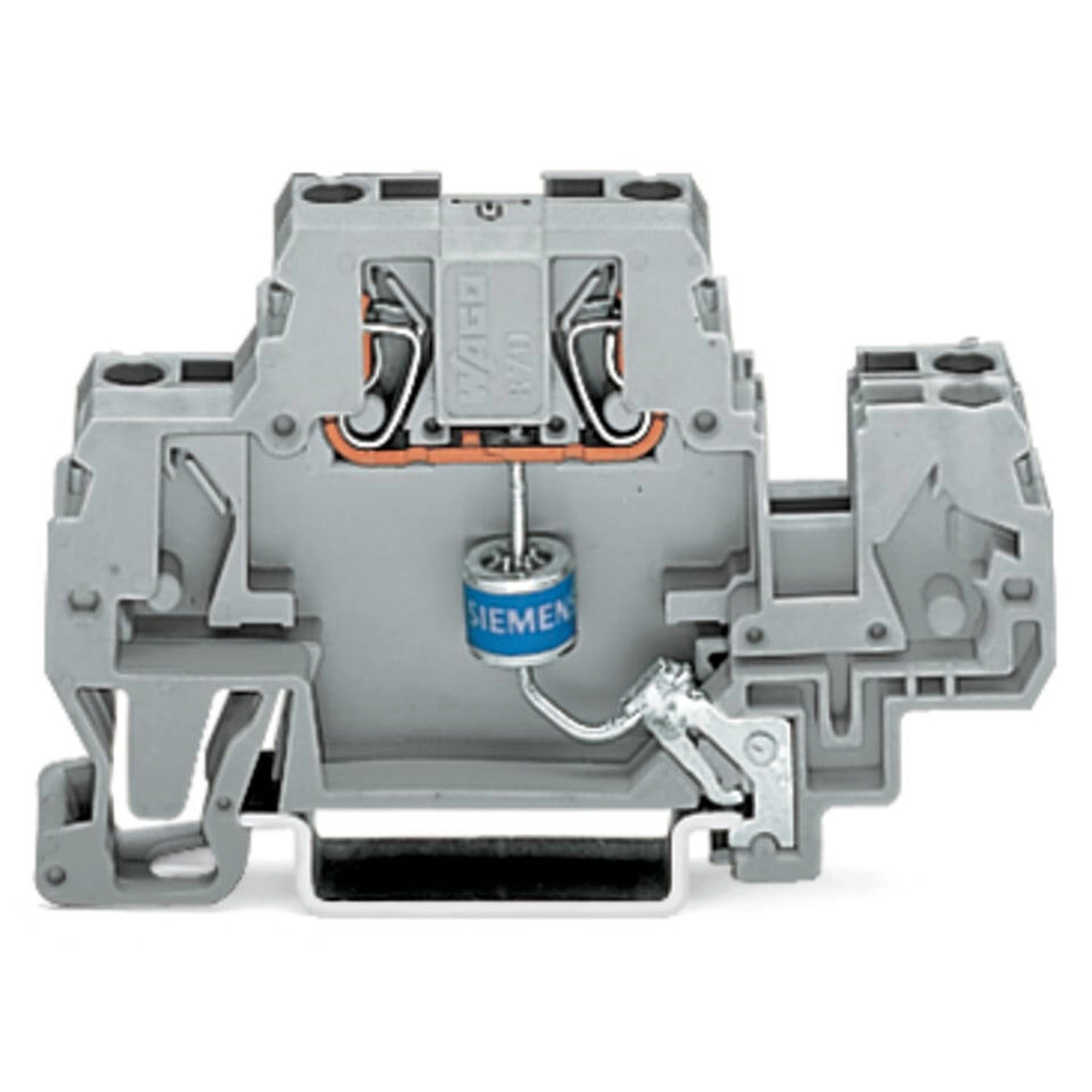

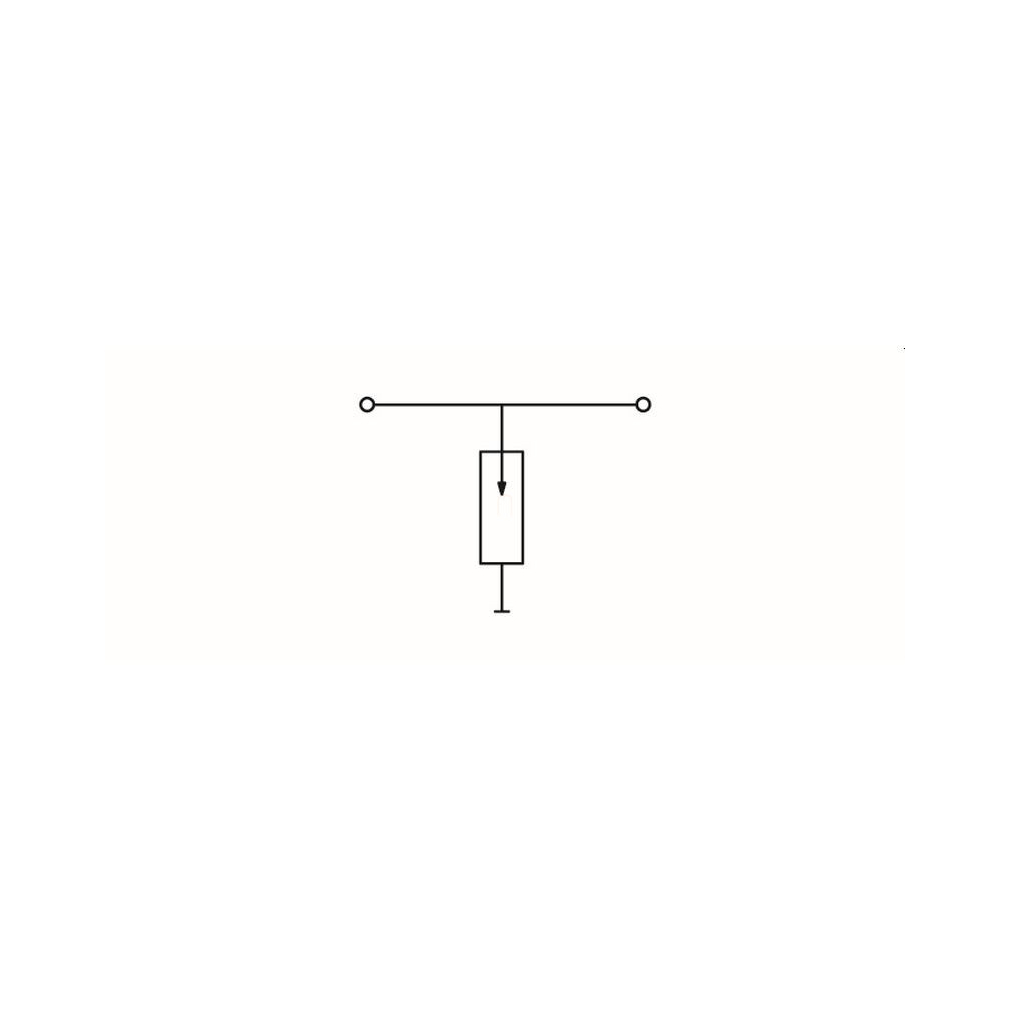

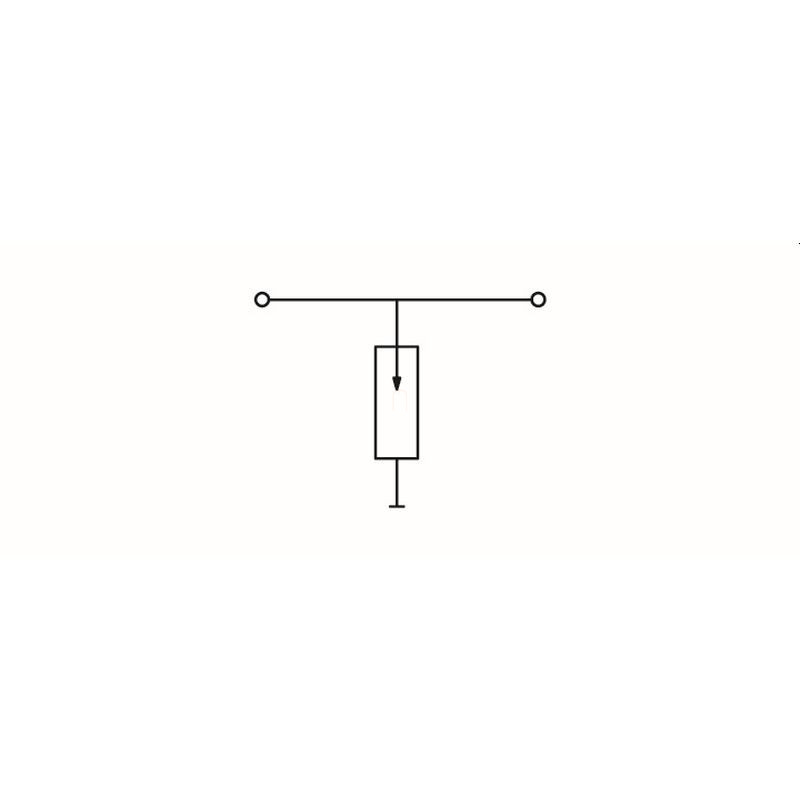

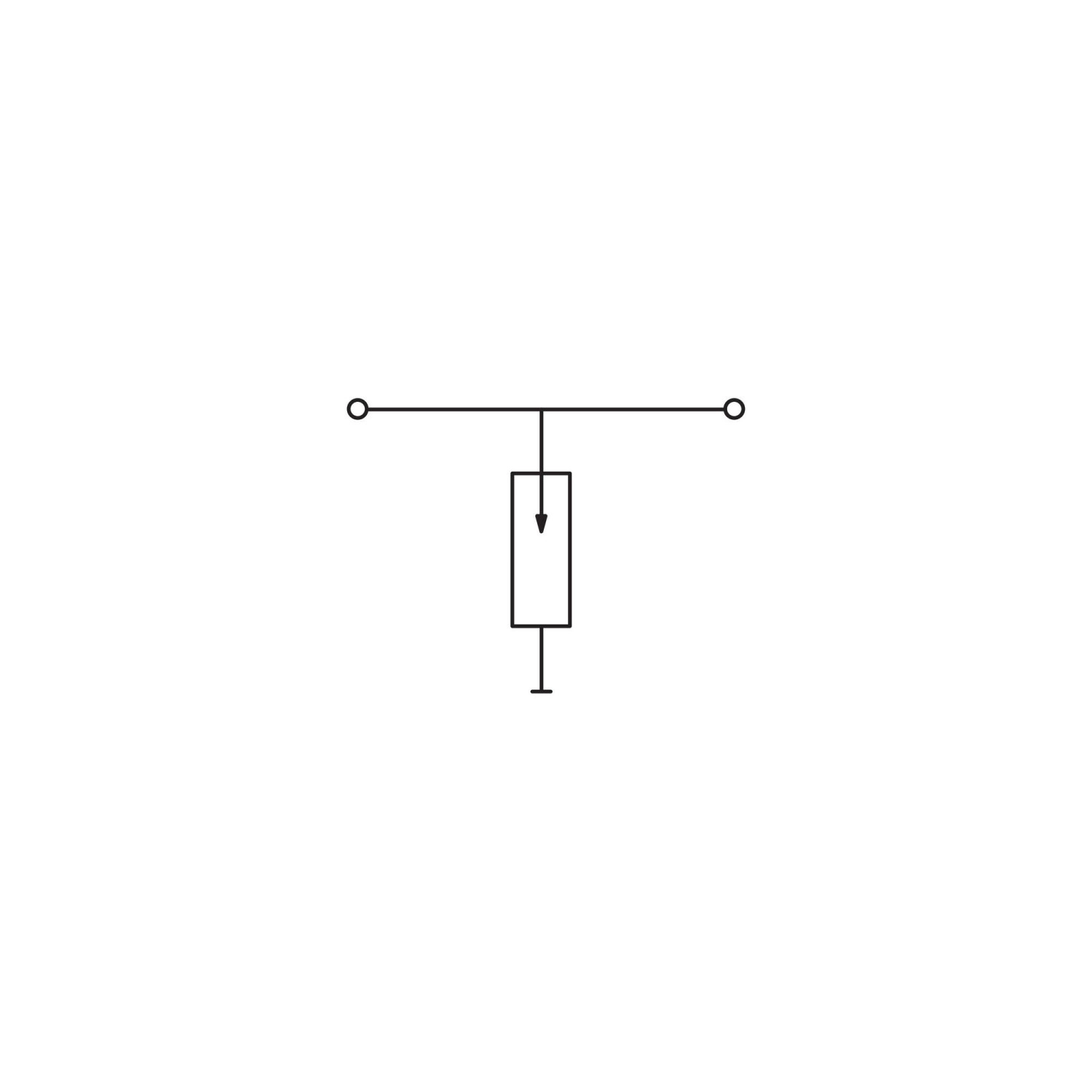

Wago 870-523/281-579 alkatrész-sorkapocs, kétemeletes, gáztöltésű túlfeszültség-levezetővel, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 2,5 mm², CAGE CLAMP®, szürke
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A Wago 870-523/281-579 szürke, kétemeletes alkatrész-sorkapocs gáztöltésű túlfeszültség-levezetővel, CAGE CLAMP csatlakozással. Névleges működési feszültsége 24 V AC/DC, névleges folyamatos árama 20 A, vonali kisülési árama 5 kA a 8/20 µs hullámalaknál. A megfelelő vég-/válaszlap szükséges kiegészítő.
Műszaki jellemzők
| Névleges működési feszültség | 24 V AC/DC |
|---|---|
| Legnagyobb folyamatos működési feszültség | 70 V AC / 90 V DC |
| Névleges folyamatos áram | 20 A |
| Névleges vonali kisülési áram, 8/20 µs | 5 kA |
| Védelmi szint, 8/20 µs | ≤600 V AC |
| Kapacitás | ≤2 pF |
| Csatlakozási pontok száma | 2 |
| Csatlakozás | CAGE CLAMP |
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–4 mm² / 28–12 AWG |
| Finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,08–1,5 mm² / 28–14 AWG; az eredeti párosítás szerint |
| Csupaszolási hossz | 6–7 mm / 0,24–0,28 inch |
| Szélesség | 10 mm / 0,394 inch |
| Magasság a geometriai táblázatban | 70 mm / 2,756 inch |
| Mélység a DIN-sín felső részétől | 40 mm / 1,575 inch |
| DIN-sín | DIN35 × 15 és DIN35 × 7,5 mm |
| Kivitel | Kétemeletes; gáztöltésű levezetővel |
| Szín | Szürke |
| Szigetelőanyag | Poliamid (PA66) |
| Anyagcsoport | I |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,23 MJ |
| Tömeg | 12,3 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
Alkalmazási feltételek és adateltérések
| Feszültségadatok elkülönítése | A névleges működési feszültség, a legnagyobb folyamatos működési feszültség és a 8/20 µs hullámalakhoz tartozó védelmi szint külön adatok; nem helyettesítik egymást. |
|---|---|

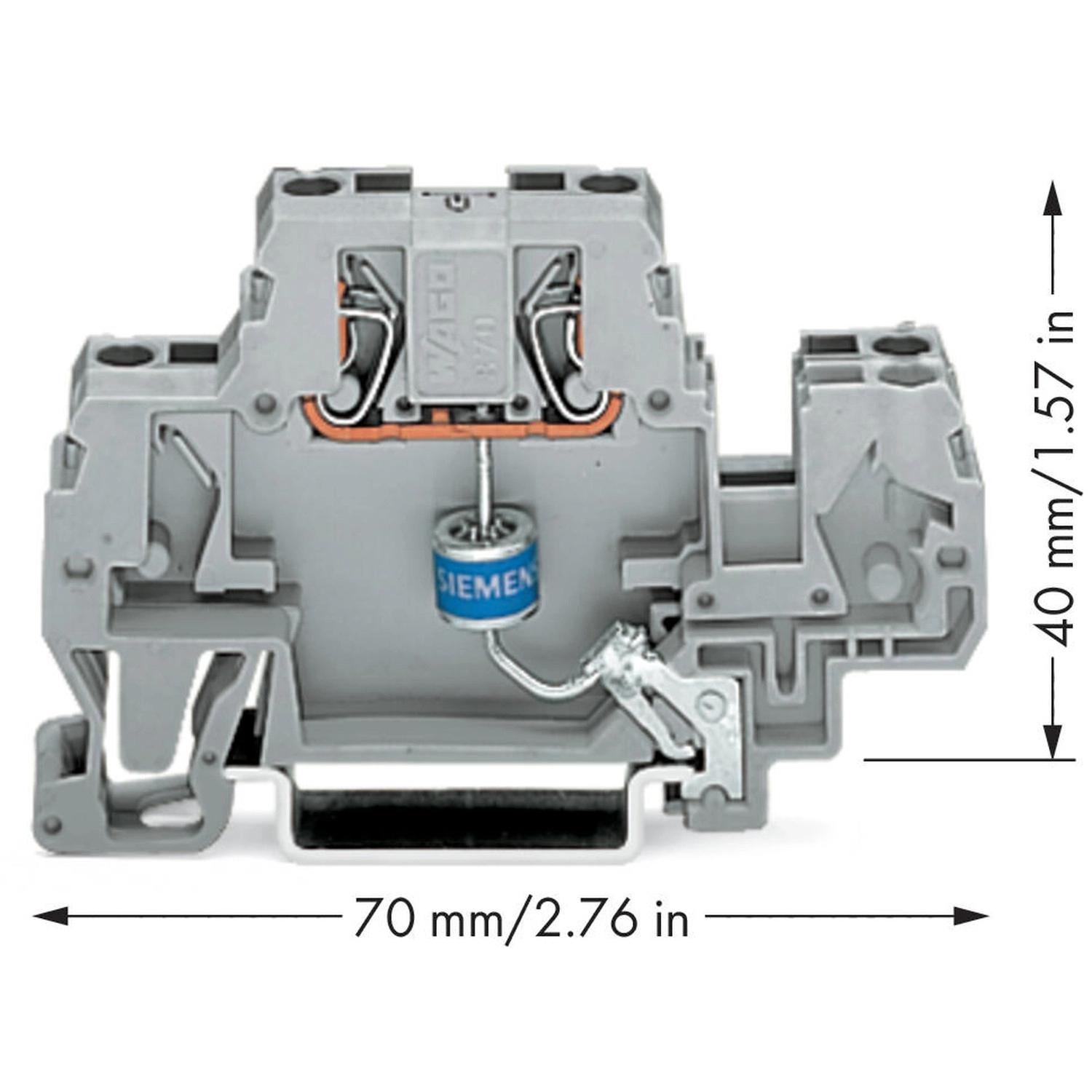

| Méretek és nézetek | A geometriai táblázat 70 mm-t magasságnak, 40 mm-t DIN-sín feletti mélységnek nevez. A hasonló kivitelt szemléltető képen a 70 mm vízszintes, a 40 mm függőleges méretvonalon szerepel; ezek a nézet jelölései, a 10 mm-es szélességi adatot nem írják felül. |
| Védettség feltétele | Az IP20 fenntartása az összeállított állapothoz, illetve megfelelő vég-/válaszlap használatához kötött; önálló nyitott állapotra nem jelent általános IP20-ígéretet. |
| Vezetékméretek | A mm² és AWG értékek az adott vezetéktípus gyártói sorának eredeti párosításai; érvéghüvelyes és hüvely nélküli tartományok nem cserélhetők fel. |
Szükséges kiegészítők
Gyártói biztonsági előírások
| 1 | A beszerelést kizárólag szakképzett személy végezheti. |
|---|---|
| 2 | A DIN-sínt földelni kell. |
| 3 | A bemeneti áramkört megfelelő biztosítóval kell védeni. |
| 4 | Biztosítani kell a tárolt töltések véletlen érintése elleni védelmet. |
| 5 | Feszültség alatt a dugaszolható modul behelyezése és eltávolítása tilos. |
| 6 | Az összeállított állapotban vagy a sorkapocshoz megfelelő vég-/válaszlappal fenn kell tartani az IP20 védettséget. |
Opcionális kiegészítők
| 280-492 | Kétirányú, szigetelt áthidaló; szürke |
|---|---|
| 280-470 | Érszigetelő stop; 0,08–0,2 mm² tömör, 0,14 mm² finom elemi szálas vezetékhez; 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25–0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75–1 mm²; 5 darab/szalag; fekete |
| 210-720 | Működtetőszerszám; 3,5 × 0,5 mm penge; részben szigetelt szár; többszínű |
| 2009-145 | Mini-WSB Inline Smart Printerhez; 1700 darab/tekercs; 5–5,2 mm-ig nyújtható; üres, bepattintható; fehér |
| 248-501 | Mini-WSB jelölőkártya; nem nyújtható; üres, bepattintható; fehér |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a névleges működési feszültség?
24 V AC/DC; a folyamatos felső határ és a védelmi szint külön adat.
Behelyezhető vagy eltávolítható feszültség alatt?
Nem. A gyártó ezt a dugaszolható moduloknál tiltja.
Mekkora a szélessége?
10 mm; a nagyobb, oldalnézetben jelölt méretek ettől külön szerepelnek.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 870-523/281-579 alkatrész-sorkapocs, kétemeletes, gáztöltésű túlfeszültség-levezetővel, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 2,5 mm², CAGE CLAMP®, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 870-523/281-579 |
| GTIN / EAN | 4045454198497 |
| Terméktípus | Gáztöltésű túlfeszültség-levezetős alkatrész-sorkapocs |
Műszaki jellemzők
| Névleges működési feszültség | 24 V AC/DC |
|---|---|
| Legnagyobb folyamatos működési feszültség | 70 V AC / 90 V DC |
| Névleges folyamatos áram | 20 A |
| Névleges vonali kisülési áram, 8/20 µs | 5 kA |
| Védelmi szint, 8/20 µs | ≤600 V AC |
| Kapacitás | ≤2 pF |
| Csatlakozási pontok száma | 2 |
| Csatlakozás | CAGE CLAMP |
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–4 mm² / 28–12 AWG |
| Finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,08–1,5 mm² / 28–14 AWG; az eredeti párosítás szerint |
| Csupaszolási hossz | 6–7 mm / 0,24–0,28 inch |
| Szélesség | 10 mm / 0,394 inch |
| Magasság a geometriai táblázatban | 70 mm / 2,756 inch |
| Mélység a DIN-sín felső részétől | 40 mm / 1,575 inch |
| DIN-sín | DIN35 × 15 és DIN35 × 7,5 mm |
| Kivitel | Kétemeletes; gáztöltésű levezetővel |
| Szín | Szürke |
| Szigetelőanyag | Poliamid (PA66) |
| Anyagcsoport | I |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,23 MJ |
| Tömeg | 12,3 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
Alkalmazási feltételek és adateltérések
| Feszültségadatok elkülönítése | A névleges működési feszültség, a legnagyobb folyamatos működési feszültség és a 8/20 µs hullámalakhoz tartozó védelmi szint külön adatok; nem helyettesítik egymást. |
|---|---|
| Méretek és nézetek | A geometriai táblázat 70 mm-t magasságnak, 40 mm-t DIN-sín feletti mélységnek nevez. A hasonló kivitelt szemléltető képen a 70 mm vízszintes, a 40 mm függőleges méretvonalon szerepel; ezek a nézet jelölései, a 10 mm-es szélességi adatot nem írják felül. |
| Védettség feltétele | Az IP20 fenntartása az összeállított állapothoz, illetve megfelelő vég-/válaszlap használatához kötött; önálló nyitott állapotra nem jelent általános IP20-ígéretet. |
| Vezetékméretek | A mm² és AWG értékek az adott vezetéktípus gyártói sorának eredeti párosításai; érvéghüvelyes és hüvely nélküli tartományok nem cserélhetők fel. |
Szükséges kiegészítők
Gyártói biztonsági előírások
| 1 | A beszerelést kizárólag szakképzett személy végezheti. |
|---|---|
| 2 | A DIN-sínt földelni kell. |
| 3 | A bemeneti áramkört megfelelő biztosítóval kell védeni. |
| 4 | Biztosítani kell a tárolt töltések véletlen érintése elleni védelmet. |
| 5 | Feszültség alatt a dugaszolható modul behelyezése és eltávolítása tilos. |
| 6 | Az összeállított állapotban vagy a sorkapocshoz megfelelő vég-/válaszlappal fenn kell tartani az IP20 védettséget. |
Opcionális kiegészítők
| 280-492 | Kétirányú, szigetelt áthidaló; szürke |
|---|---|
| 280-470 | Érszigetelő stop; 0,08–0,2 mm² tömör, 0,14 mm² finom elemi szálas vezetékhez; 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25–0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75–1 mm²; 5 darab/szalag; fekete |
| 210-720 | Működtetőszerszám; 3,5 × 0,5 mm penge; részben szigetelt szár; többszínű |
| 2009-145 | Mini-WSB Inline Smart Printerhez; 1700 darab/tekercs; 5–5,2 mm-ig nyújtható; üres, bepattintható; fehér |
| 248-501 | Mini-WSB jelölőkártya; nem nyújtható; üres, bepattintható; fehér |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 16 (sínre szerelhető sorkapcsok CCC-vel; termékcsoport-megnevezés) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-27 |
| eCl@ss 9.0 | 27-14-11-27 |
| ETIM 9.0 | EC000903 |
| ETIM 10.0 | EC000903 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.31. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 870-523/281-579 alkatrész-sorkapocs, kétemeletes, gáztöltésű túlfeszültség-levezetővel, DIN 35 x 15 és DIN 35 x 7,5 sínhez, 2,5 mm², CAGE CLAMP®, szürke használati útmutató
Telepítés és kezelés biztonsági előírásai
A beszerelést kizárólag szakképzett személy végezheti.
A DIN-sínt földelni kell.
A bemeneti áramkört megfelelő biztosítóval kell védeni.
Biztosítani kell a tárolt töltések véletlen érintése elleni védelmet.
Feszültség alatt a dugaszolható modul behelyezése és eltávolítása tilos.
Az összeállított állapotban vagy a sorkapocshoz megfelelő vég-/válaszlappal fenn kell tartani az IP20 védettséget.
A készülék alkalmazási feltételei
| Feszültségadatok elkülönítése | A névleges működési feszültség, a legnagyobb folyamatos működési feszültség és a 8/20 µs hullámalakhoz tartozó védelmi szint külön adatok; nem helyettesítik egymást. |
|---|---|
| Méretek és nézetek | A geometriai táblázat 70 mm-t magasságnak, 40 mm-t DIN-sín feletti mélységnek nevez. A hasonló kivitelt szemléltető képen a 70 mm vízszintes, a 40 mm függőleges méretvonalon szerepel; ezek a nézet jelölései, a 10 mm-es szélességi adatot nem írják felül. |
| Védettség feltétele | Az IP20 fenntartása az összeállított állapothoz, illetve megfelelő vég-/válaszlap használatához kötött; önálló nyitott állapotra nem jelent általános IP20-ígéretet. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
