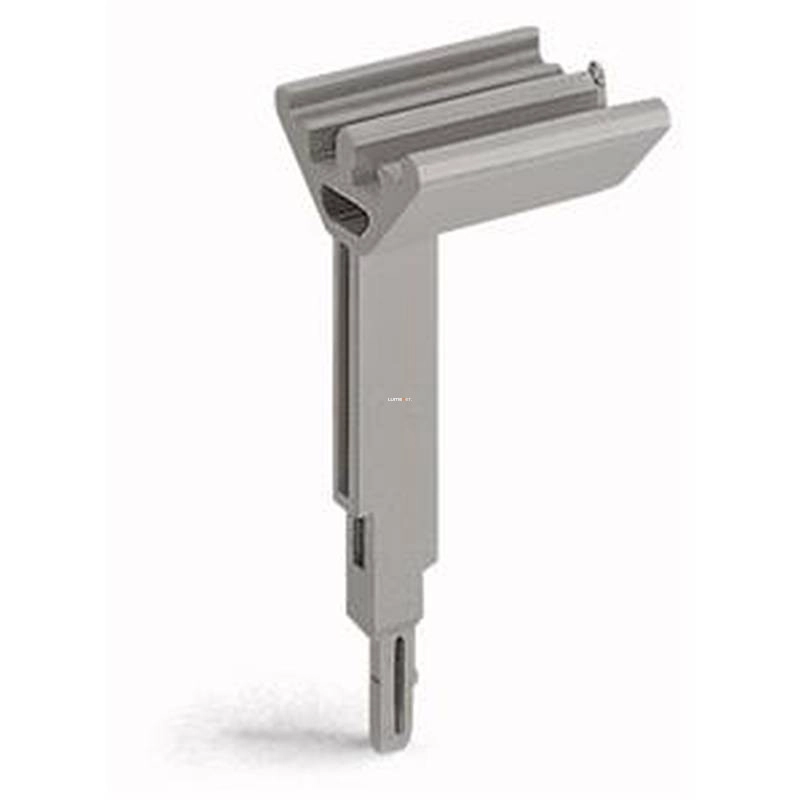

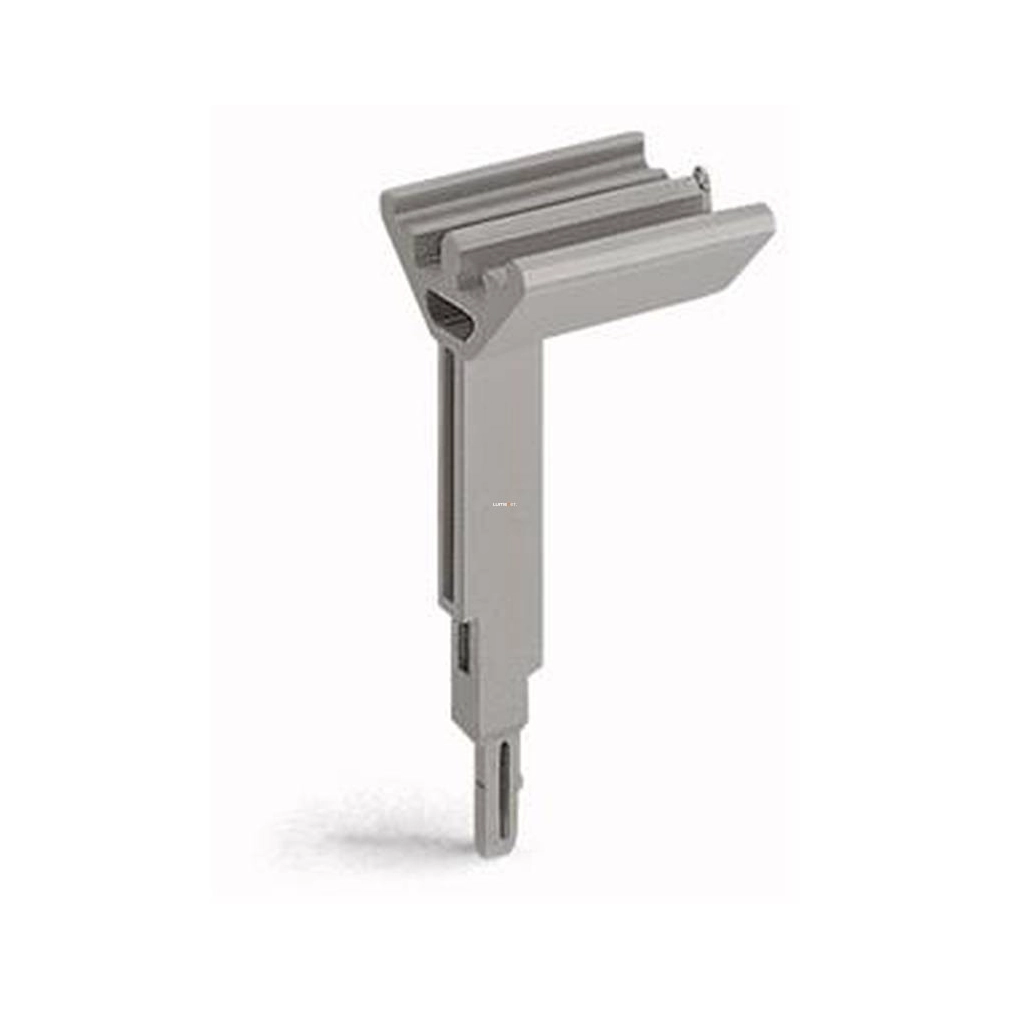

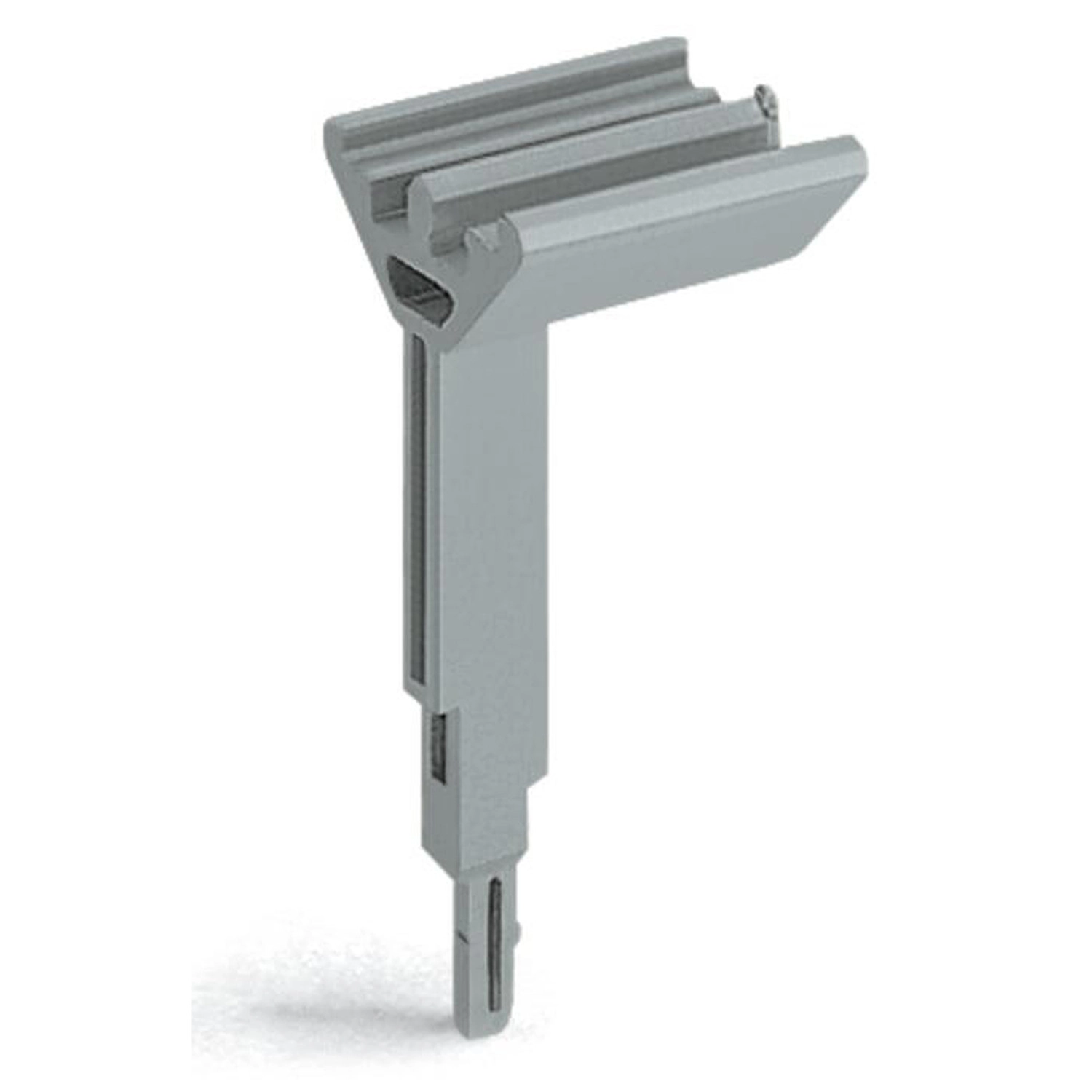

Wago 870-182 átalakító, szürke
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Wago 870-182 szürke átalakító a 869 és 780 sorozathoz. Az áramvezető sín áthidalónyílásába illeszkedik; szélessége és modulszélessége 15 mm. Tömege 0,7 g.
Kiválasztás
A megfelelő változatot a pontos cikkszám és a műszaki adatok alapján válaszd ki. A beépítési helyet és az alkalmazás feltételeit együtt ellenőrizd.
Műszaki adatok
| Alkalmas | 869 és 780 sorozathoz; az áramvezető sín áthidalónyílásába illeszkedik |
|---|---|
| Szélesség | 15 mm / 0,591 inch |
| Modulszélesség | 15 mm / 0,591 inch |
| Szín | Szürke |
| Tömeg | 0,7 g |
| Tűzterhelés | 0,02 MJ |
Alkalmazási korlátozás
A csoportjelölő tartók nem használhatók földelő sorkapcsokkal és osztott potenciálú sorkapcsokkal, mert ezeken nincs áthidalónyílás.
Jelölési lehetőségek
Az opcionális WMB-Inline és WMB-jelölőkártyák változatait, színeit és nyújthatóságát a műszaki fül részletes táblázata tartalmazza.
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mi a pontos cikkszám?
870-182.
Mire való?
Csoportjelölő átalakító.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 870-182 átalakító, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 870-182 |
| GTIN / EAN | 4017332784603 |
| Terméktípus | Csoportjelölő átalakító |
Műszaki adatok
| Alkalmas | 869 és 780 sorozathoz; az áramvezető sín áthidalónyílásába illeszkedik |
|---|---|
| Szélesség | 15 mm / 0,591 inch |
| Modulszélesség | 15 mm / 0,591 inch |
| Szín | Szürke |
| Tömeg | 0,7 g |
| Tűzterhelés | 0,02 MJ |
Opcionális jelölési kiegészítők
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mmig; üres; Bepattintható típus; fehér |
|---|---|
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mmig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mmig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mmig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mmig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mmig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mmig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mmig; üres; Bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 ... 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 ... 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 ... 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 ... 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 ... 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 ... 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 ... 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 ... 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 ... 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
Csoportjelölő rendszer használati feltételei
| Korlátozás | A csoportjelölő tartók nem használhatók földelő sorkapcsokkal és osztott potenciálú sorkapcsokkal, mert ezeken nincs áthidalónyílás. |
|---|---|
| A rendszerben elérhető tartószélességek | 5 mm / 0,197 inch; 10 mm / 0,394 inch; 15 mm / 0,591 inch; ennél a cikkszámnál 15 mm |
| Alkalmazás | WMB és WSB jelölőrendszerekhez; takart oldalsó jelölőnyílások esetén is |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 39269097900 |
| Termékcsoport | 16 (sínre szerelhető sorkapcsok CCC-vel; termékcsoport-megnevezés) |
| Nagy ECS (kis ECS) | 50 (25) db |
| Csomagolás típusa | Doboz |
Termékbesorolások
| UNSPSC | 39121402 |
|---|---|
| eCl@ss 10.0 | 27-14-40-75 |
| eCl@ss 9.0 | 27-14-40-75 |
| ETIM 9.0 | EC002248 |
| ETIM 10.0 | EC002248 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.27. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 870-182 átalakító, szürke használati útmutató
Csoportjelölő tartó felszerelése
A csoportjelölő tartót a nyitott áthidalónyíláson keresztül szereld fel, a dugaszolható áthidalóval párhuzamosan.
Feltételek és korlátozások
| Korlátozás | A csoportjelölő tartók nem használhatók földelő sorkapcsokkal és osztott potenciálú sorkapcsokkal, mert ezeken nincs áthidalónyílás. |
|---|---|
| A rendszerben elérhető tartószélességek | 5 mm / 0,197 inch; 10 mm / 0,394 inch; 15 mm / 0,591 inch; ennél a cikkszámnál 15 mm |
| Alkalmazás | WMB és WSB jelölőrendszerekhez; takart oldalsó jelölőnyílások esetén is |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
