Wago 858-402 dugaszolható áthidaló, 2 pólusú, szigetelt, 12 A, világoskék
RRP:729 Ft/db
721 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
628 Ft/db
nettó 494 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Dugaszolható áthidaló a potenciál közösítéséhez a vezérlési és a terhelési oldal között, IN 12 A.
A Wago 858-402 világoskék, szigetelt, kétirányú dugaszolható áthidaló a vezérlési és terhelési oldal potenciálközösítéséhez. Saját névleges árama 12 A, mérete 30,7 × 24 × 5,5 mm.
Műszaki és anyagadatok
| Kivitel | Szigetelt; 2 irányú |
|---|---|
| Szín | Világoskék |
| Szélesség | 30,7 mm / 1,209 inch |
| Magasság | 24 mm / 0,945 inch |
| Mélység | 5,5 mm / 0,217 inch |
| Tűzterhelés | 0,015 MJ |
| Tömeg | 1,3 g |
| Névleges áram | 12 A |
| Alkalmazás | Potenciálközösítés a vezérlési és a terhelési oldal között |
Alkalmazási feltételek és forráseltérések

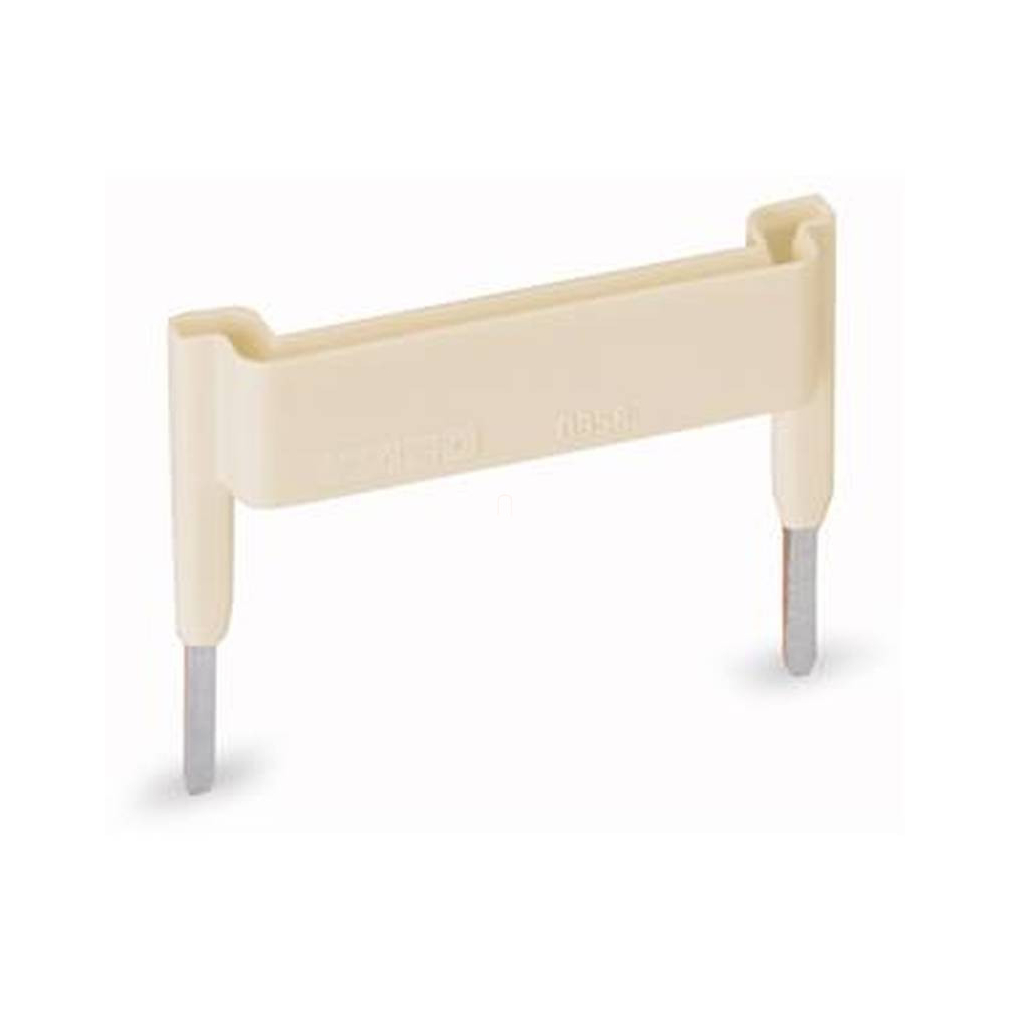

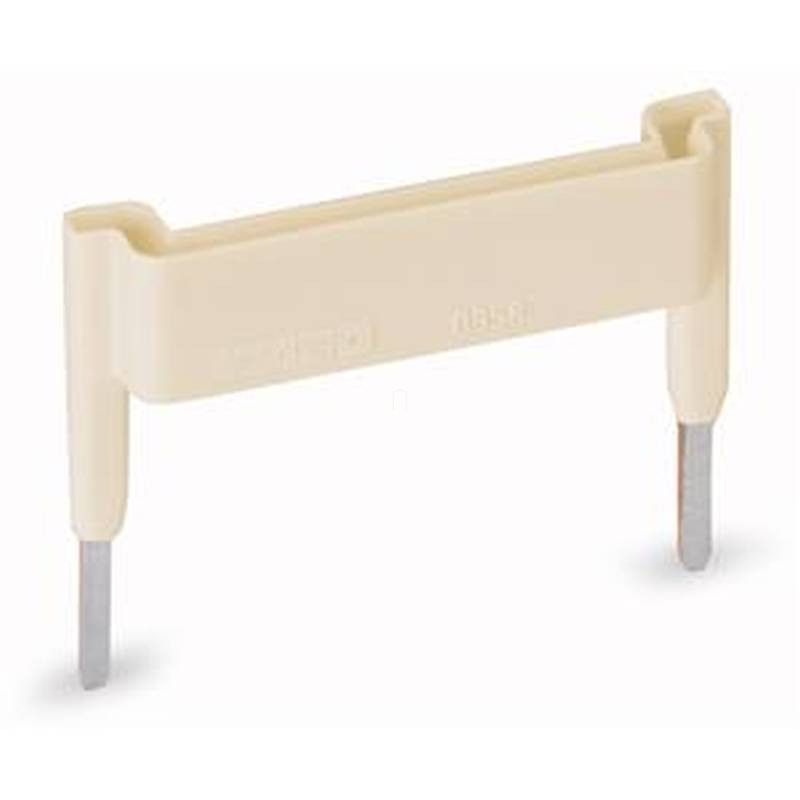

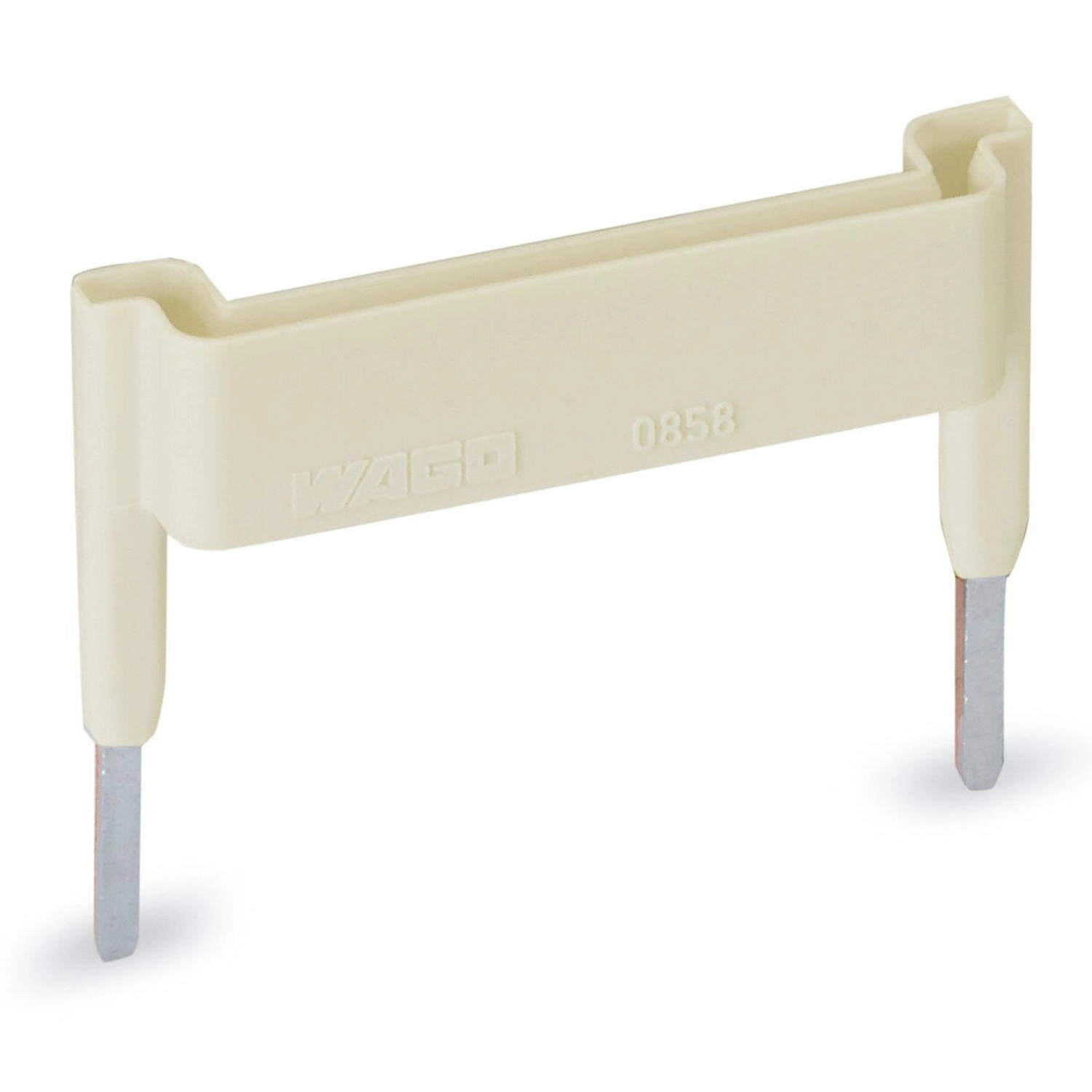

| Eltérő színábrázolás | A termékmegnevezés és az anyagtáblázat világoskék színt ad meg, miközben a termékkép világos krémszínű elemet mutat. A szöveges gyártói színadat világoskék; a képi megjelenítés külön kezelendő. |
|---|---|
| Családismertető alkalmazási köre | A magyar adatlap kezelési része dupla áthidalónyílású sorkapocscsaládot, CrNi acélrugót és elektrolitikus réz áthidalóérintkezőt mutat be. Ez az általános rendszerismertető nem igazol önálló anyag-, névleges áram- vagy kompatibilitási adatot a jelen cikkszámhoz. |
| Kontaktusok kitörése | Az egyedi kontaktusok megbontásával készített áthidalók leírása kifejezetten a 2000, 2001, 2002 és 2004 sorozatot nevezi meg. A jelen 858-402 áthidaló kontaktusainak kitörhetősége ebből nem következik. |
| A családi átalakítás ábrájának feszültségei | Az átalakítási ábrán 500 V és 300 V felirat szerepel. Ezek az ábrázolt családi kialakításokhoz tartoznak; nem a jelen 858-402 önálló feszültségadatai. |
| Családi eltávolítási eljárás | Az általános leírás szerint a szerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé kell helyezni, majd kiemelni az áthidalót. Legfeljebb öt kontaktusnál középen, több mint ötnél felváltva a két oldalon alkalmazzák a szerszámot. Ez a dupla áthidalónyílású rendszer eljárása; a jelen termékhez való alkalmazhatóságát az adott fogadóegység dokumentációjának kell igazolnia. |
| Léptető közösítés, zárt csatlakozóoldal | A véglappal ellátott családi példában 16 mm² (6 AWG) és 6 mm² (10 AWG), illetve 6 mm² (10 AWG) és 2,5 mm² (14 AWG) közötti áthidalás szerepel. Ezek a példák nem a jelen áthidaló vezetéktartományai. |
| Léptető közösítés, nyitott csatlakozóoldal | A családi leírás 16 mm² (6 AWG), 10 mm² (8 AWG), valamint 6/4/2,5 mm² (10/12/14 AWG) adatokat közöl, azonos keresztmetszeti feltétellel. Példái: 16 mm² és 6 mm², illetve 10 mm² és 4 mm². Az adott redukáló áthidaló és fogadó sorkapocs szerinti feltételek érvényesek. |
| Kimenő áramkörök | A kimenő áramkörök összárama nem haladhatja meg az alkalmazott redukáló vagy dugaszolható áthidaló névleges áramát. |
| Családi jelölési példa | A családi kezelési rész filctollas jelölést mutat be; a kép nem ad további villamos paramétert. |
Opcionális kiegészítők
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
|---|
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány irányú az áthidaló?
Kétirányú.
Mekkora a saját mérete?
30,7 × 24 × 5,5 mm.
A családi 500 V/300 V adat a saját feszültséghatára?
A feliratok a családi átalakítási példához tartoznak; a saját adatlap nem rendel önálló feszültséghatárt ehhez a cikkszámhoz.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
858-402
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
1,28 g/db
Cikkszám
4045454868109
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 858-402 dugaszolható áthidaló, 2 pólusú, szigetelt, 12 A, világoskék műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 858-402 |
| GTIN / EAN | 4045454868109 |
| Terméktípus | Szigetelt kétirányú áthidaló |
Műszaki és anyagadatok
| Kivitel | Szigetelt; 2 irányú |
|---|---|
| Szín | Világoskék |
| Szélesség | 30,7 mm / 1,209 inch |
| Magasság | 24 mm / 0,945 inch |
| Mélység | 5,5 mm / 0,217 inch |
| Tűzterhelés | 0,015 MJ |
| Tömeg | 1,3 g |
| Névleges áram | 12 A |
| Alkalmazás | Potenciálközösítés a vezérlési és a terhelési oldal között |
Alkalmazási feltételek és forráseltérések
| Eltérő színábrázolás | A termékmegnevezés és az anyagtáblázat világoskék színt ad meg, miközben a termékkép világos krémszínű elemet mutat. A szöveges gyártói színadat világoskék; a képi megjelenítés külön kezelendő. |
|---|---|
| Családismertető alkalmazási köre | A magyar adatlap kezelési része dupla áthidalónyílású sorkapocscsaládot, CrNi acélrugót és elektrolitikus réz áthidalóérintkezőt mutat be. Ez az általános rendszerismertető nem igazol önálló anyag-, névleges áram- vagy kompatibilitási adatot a jelen cikkszámhoz. |
| Kontaktusok kitörése | Az egyedi kontaktusok megbontásával készített áthidalók leírása kifejezetten a 2000, 2001, 2002 és 2004 sorozatot nevezi meg. A jelen 858-402 áthidaló kontaktusainak kitörhetősége ebből nem következik. |
| A családi átalakítás ábrájának feszültségei | Az átalakítási ábrán 500 V és 300 V felirat szerepel. Ezek az ábrázolt családi kialakításokhoz tartoznak; nem a jelen 858-402 önálló feszültségadatai. |
| Családi eltávolítási eljárás | Az általános leírás szerint a szerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé kell helyezni, majd kiemelni az áthidalót. Legfeljebb öt kontaktusnál középen, több mint ötnél felváltva a két oldalon alkalmazzák a szerszámot. Ez a dupla áthidalónyílású rendszer eljárása; a jelen termékhez való alkalmazhatóságát az adott fogadóegység dokumentációjának kell igazolnia. |
| Léptető közösítés, zárt csatlakozóoldal | A véglappal ellátott családi példában 16 mm² (6 AWG) és 6 mm² (10 AWG), illetve 6 mm² (10 AWG) és 2,5 mm² (14 AWG) közötti áthidalás szerepel. Ezek a példák nem a jelen áthidaló vezetéktartományai. |
| Léptető közösítés, nyitott csatlakozóoldal | A családi leírás 16 mm² (6 AWG), 10 mm² (8 AWG), valamint 6/4/2,5 mm² (10/12/14 AWG) adatokat közöl, azonos keresztmetszeti feltétellel. Példái: 16 mm² és 6 mm², illetve 10 mm² és 4 mm². Az adott redukáló áthidaló és fogadó sorkapocs szerinti feltételek érvényesek. |
| Kimenő áramkörök | A kimenő áramkörök összárama nem haladhatja meg az alkalmazott redukáló vagy dugaszolható áthidaló névleges áramát. |
| Családi jelölési példa | A családi kezelési rész filctollas jelölést mutat be; a kép nem ad további villamos paramétert. |
Opcionális kiegészítők
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
|---|
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39121421 |
|---|---|
| eCl@ss 10.0 | 27-14-11-40 |
| eCl@ss 9.0 | 27-14-11-40 |
| ETIM 9.0 | EC002586 |
| ETIM 10.0 | EC000489 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.18. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
