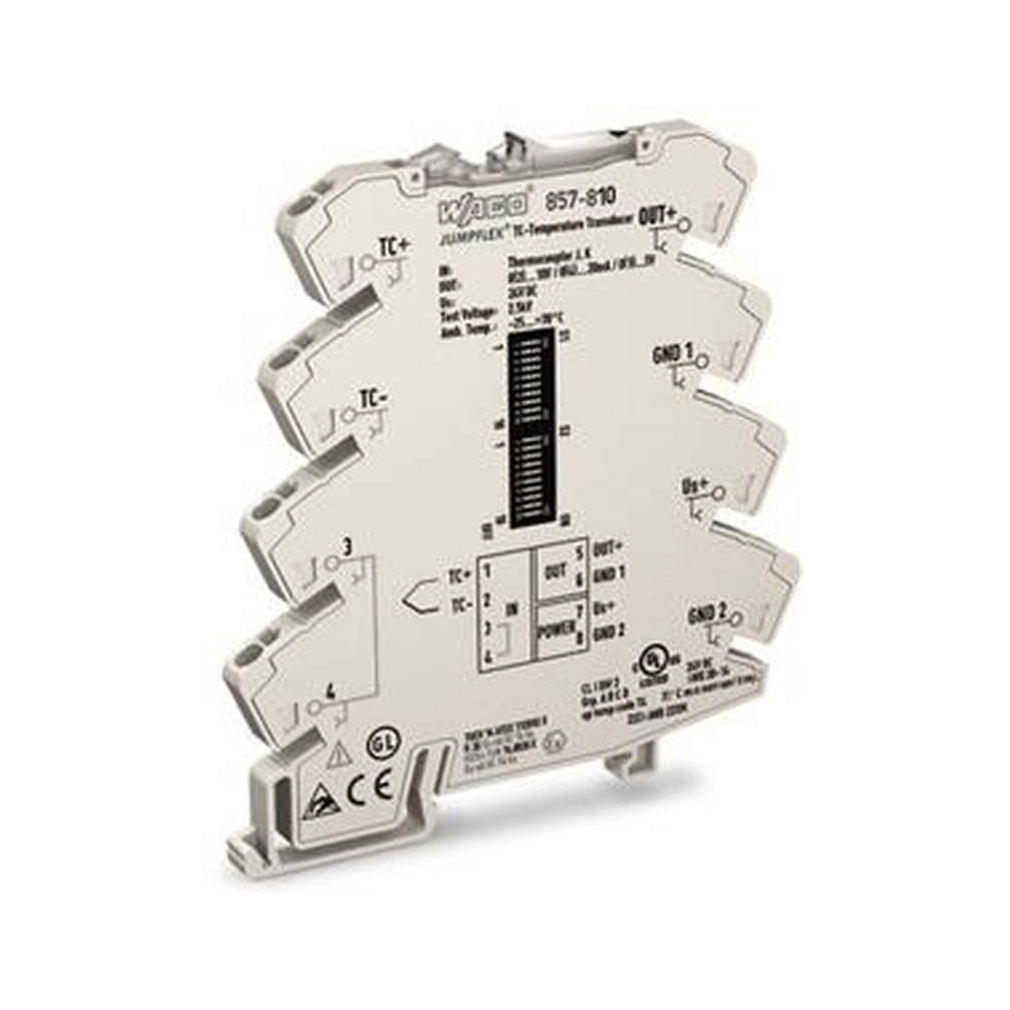

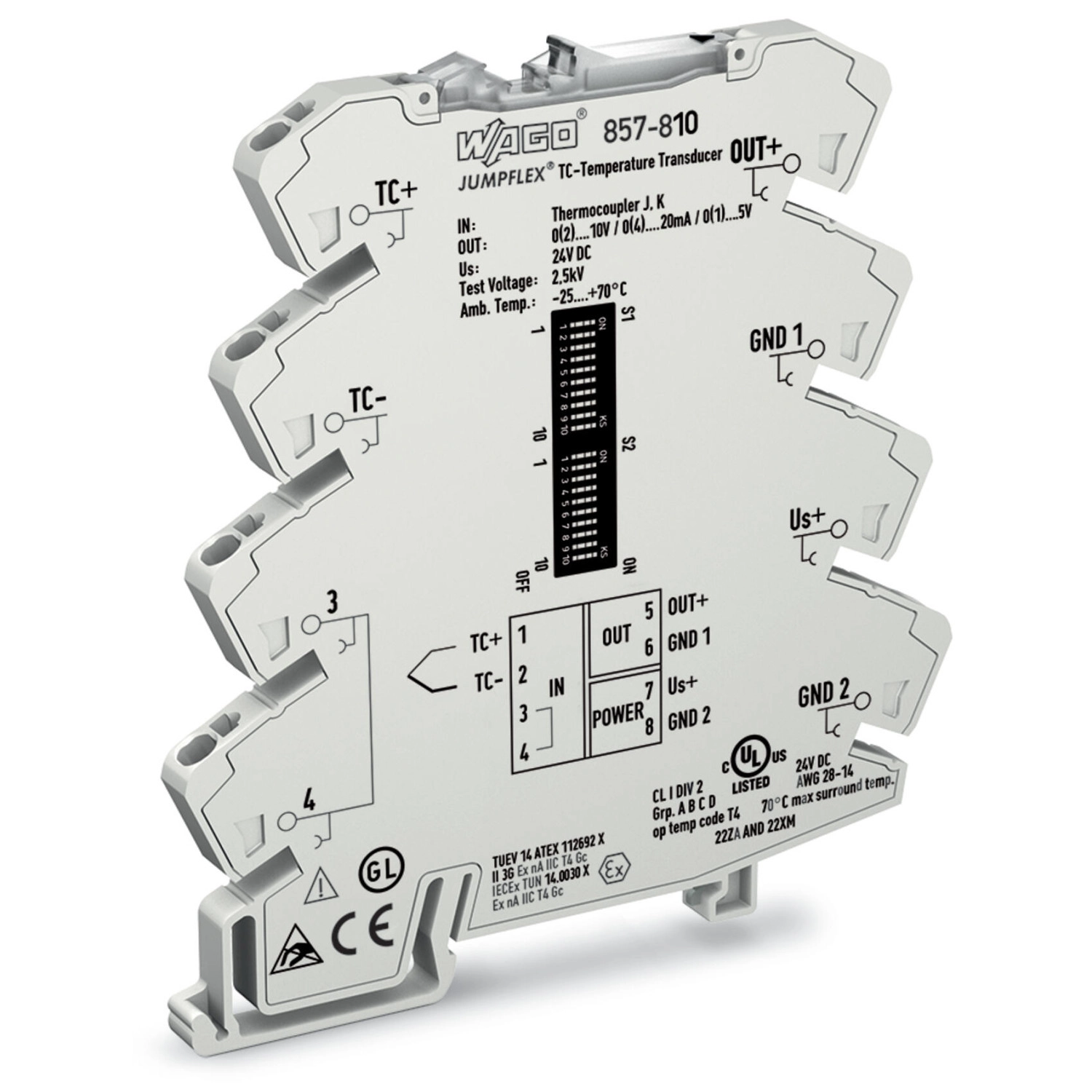

Wago 857-810 hőmérséklet-jelátalakító J/K hőelemhez, áram- és feszültségkimenet, DIP-kapcsolós konfigurálás, 24 V DC, 6 mm, világosszürke
RRP:121 938 Ft
120 719 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
105 141 Ft
nettó 82 788 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Tulajdonságok: Ez a hőmérsékleti jelátalakító rögzíti a hőelemekről (J, K típus) származó jeleket, miközben a hőmérsékleti jeleket egy szabványos analóg jellé alakítja át a kimenetnél. Jellemzők: J és K típusú hőelemekhez Hidegpont-kompenzáció (On/Off) Kalibrált mérési tartomány változtatása Szenzor vezetékszakadásának észlelése Mérési tartomány túllépésének/el nem érésének érzékelése Az analóg jel határértékeit a kimeneti rész értékeihez igazítja Biztonságos, háromutas leválasztás 2,5 kV-os vizsgálófeszültséggel az EN 61140 szerint
A Wago 857-810 J és K típusú hőelemek jelét alakítja szabványos analóg áram- vagy feszültségjellé. DIP-kapcsolóval konfigurálható, tápfeszültsége 24 V DC. Háromutas leválasztása a bemenetet, kimenetet és tápellátást választja el.
Jelátalakítás és villamos adatok
| Bemeneti jel | TC hőelem; J vagy K típus |
|---|---|
| Hőmérséklet-mérési tartomány | J: −200–1200 °C; K: −200–1350 °C |
| Legkisebb mérési tartomány | 100 K |
| Hidegpont-kompenzáció | Be/ki; alapbeállítás: be |
| Hidegpont-kompenzáció hibája | 3 K; jellemzően 2 K |
| Feszültségkimenetek | 0–5 V; 1–5 V; 0–10 V; 2–10 V |
| Áramkimenetek | 0–10 mA; 2–10 mA; 0–20 mA; 4–20 mA |
| Terhelési impedancia; feszültségkimenet | Legalább 2 kΩ |
| Terhelési impedancia; áramkimenet | Legfeljebb 600 Ω |
| Jellemző ugrásválasz | 60 ms kikapcsolt, 120 ms bekapcsolt hidegpont-kompenzációnál |
| Jellemző átviteli hiba | Legfeljebb 0,1% a legnagyobb mérési kiterjedésnél; J és K típus |
| Átviteli hiba a beállított mérési tartományban | Legfeljebb (150 K / beállított mérési tartomány [K]) % |
| Hőmérsékleti együttható | Legfeljebb 0,04%/K |
| Névleges tápfeszültség / tartománya | 24 V DC / ±30% |
| Áramfelvétel névleges tápfeszültségnél | Legfeljebb 40 mA |
| Vizsgálófeszültség bemenet/kimenet/táp között | 2,5 kV AC; 50 Hz; 1 perc; EN 61140 szerinti háromutas leválasztás |
| Védettség | IP20 |
| Funkciók | Szenzorvezetékszakadás, mérési tartomány túllépésének és el nem érésének érzékelése; analóg jelhatárolás |
| EMC zavartűrés / kibocsátás | EN 61000-6-2 / EN 61000-6-4 |
| Megfelelőségi jelölés / további előírás | CE / DNV |
Csatlakozás és kapocskiosztás
| Csatlakozástechnika | Push-in CAGE CLAMP |
|---|---|
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,34–2,5 mm² / 22–14 AWG |
| Csupaszolási hossz | 9–10 mm / 0,35–0,39 inch |

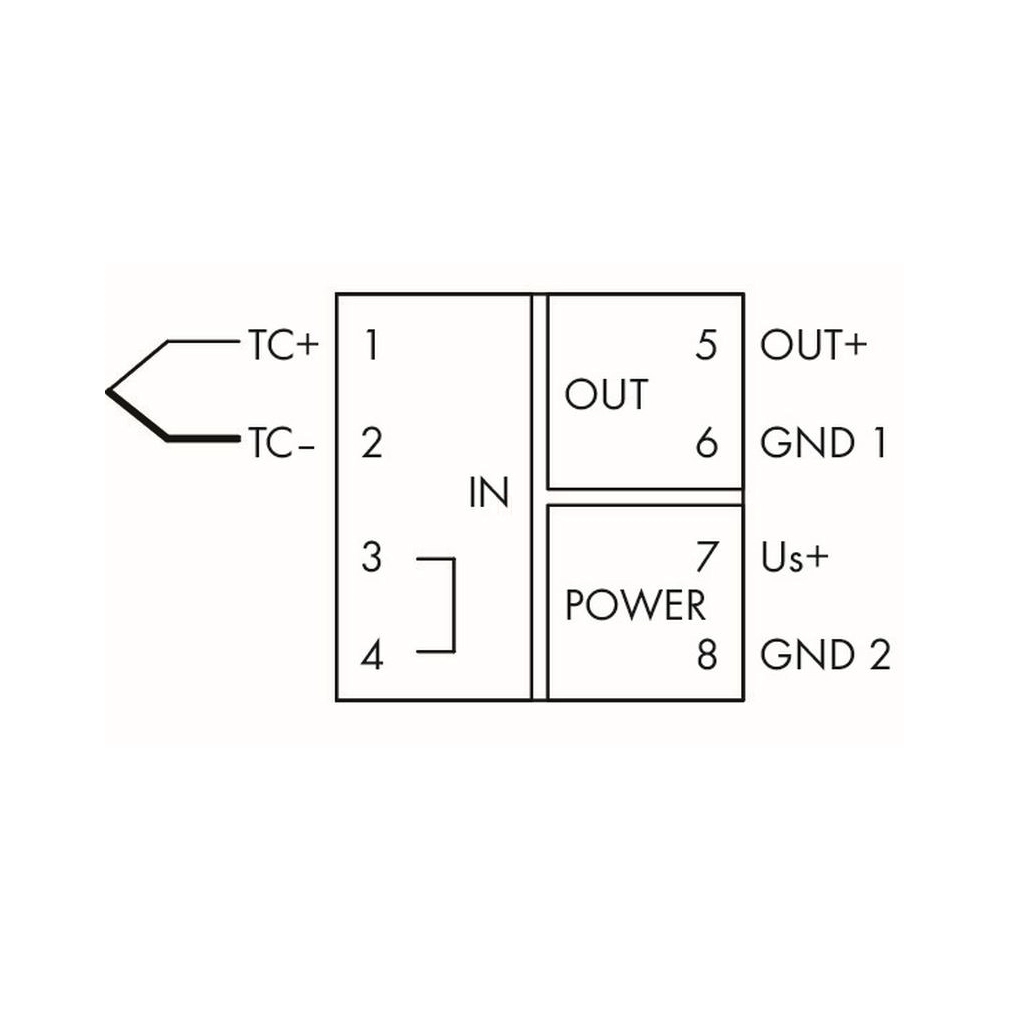

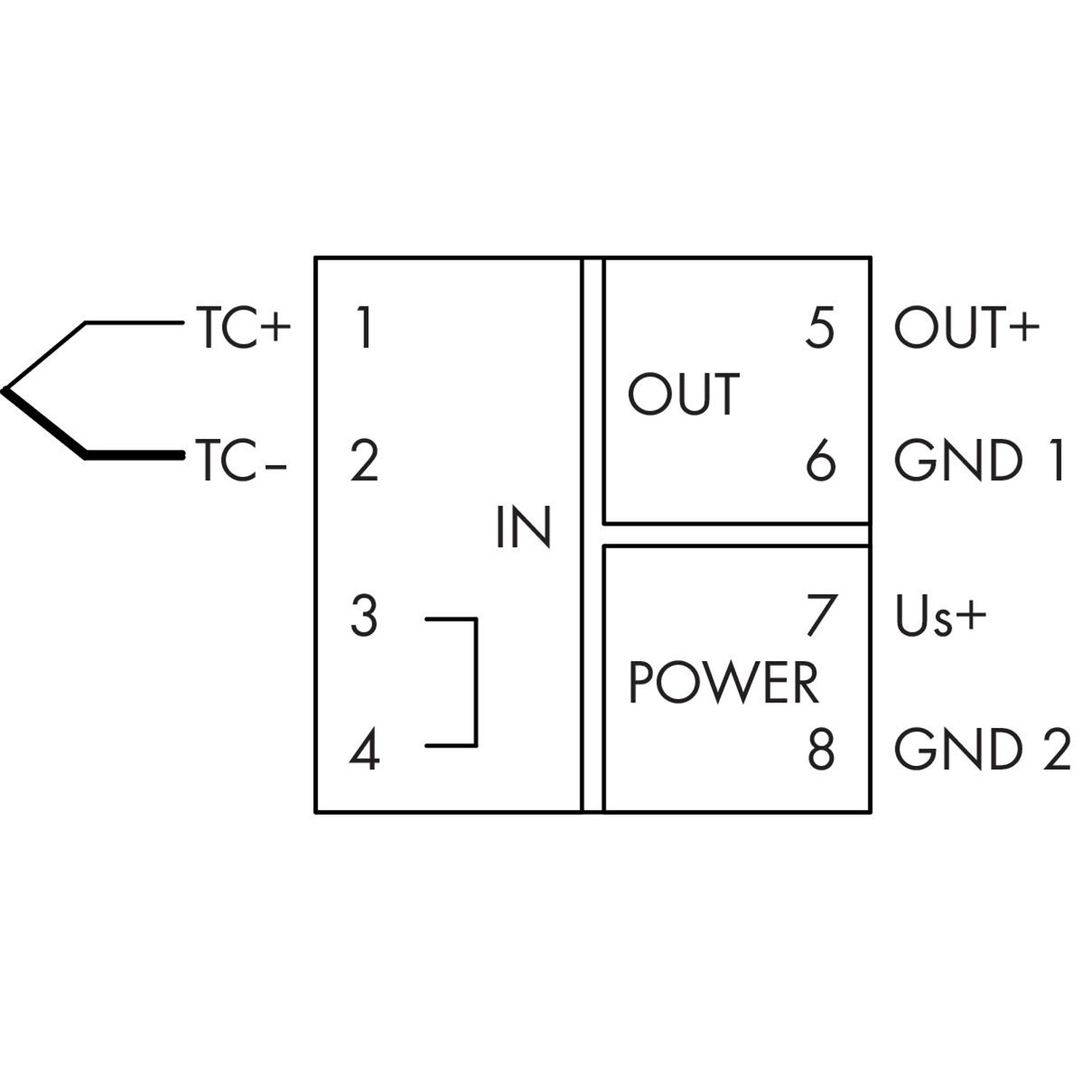

| Kapocskiosztás | 1: TC+; 2: TC−; 5: OUT+; 6: GND1; 7: US+; 8: GND2. A 3-as és 4-es pont a rajzon nem kapott funkciót. |
Méretek, anyag és környezet

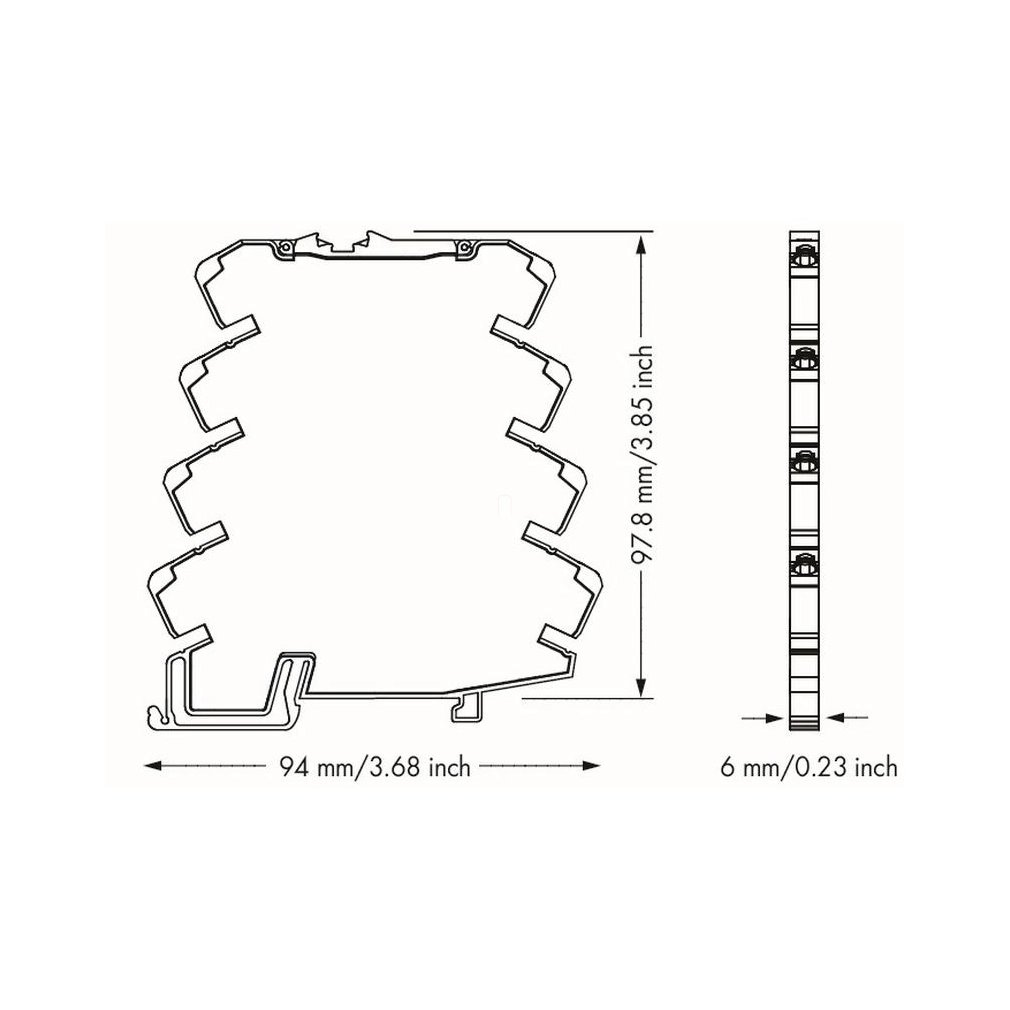

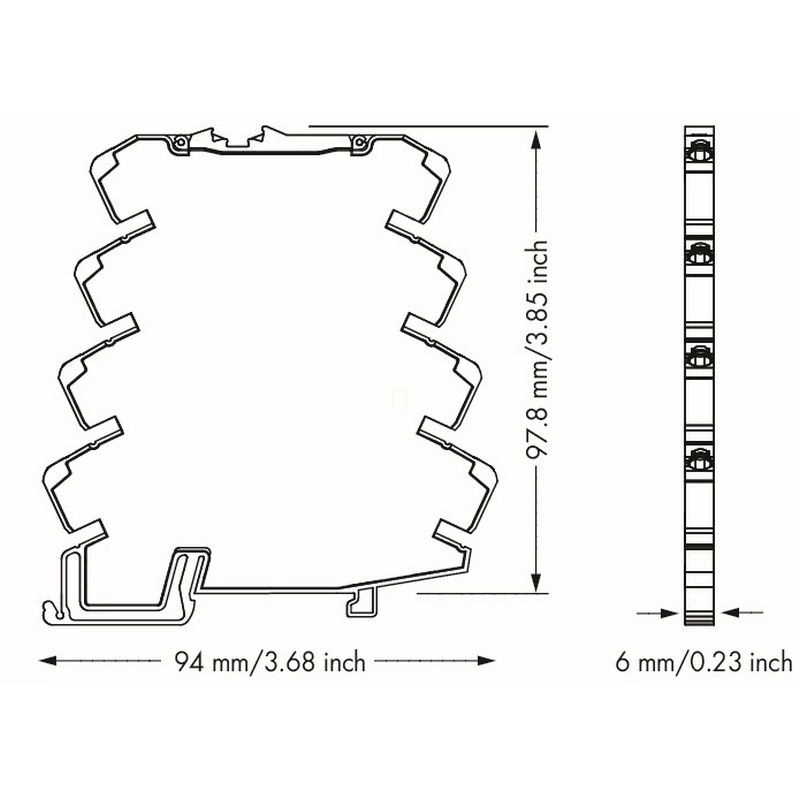

| Mélység a DIN kalapsín felső részétől | 97,8 mm / 3,85 inch |
|---|---|
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | világosszürke |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,488 MJ |
| Tömeg | 35,5 g |
| Környezeti hőmérséklet (működés közben) | -25 … +70 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Relatív páratartalom | 5 … 95 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |

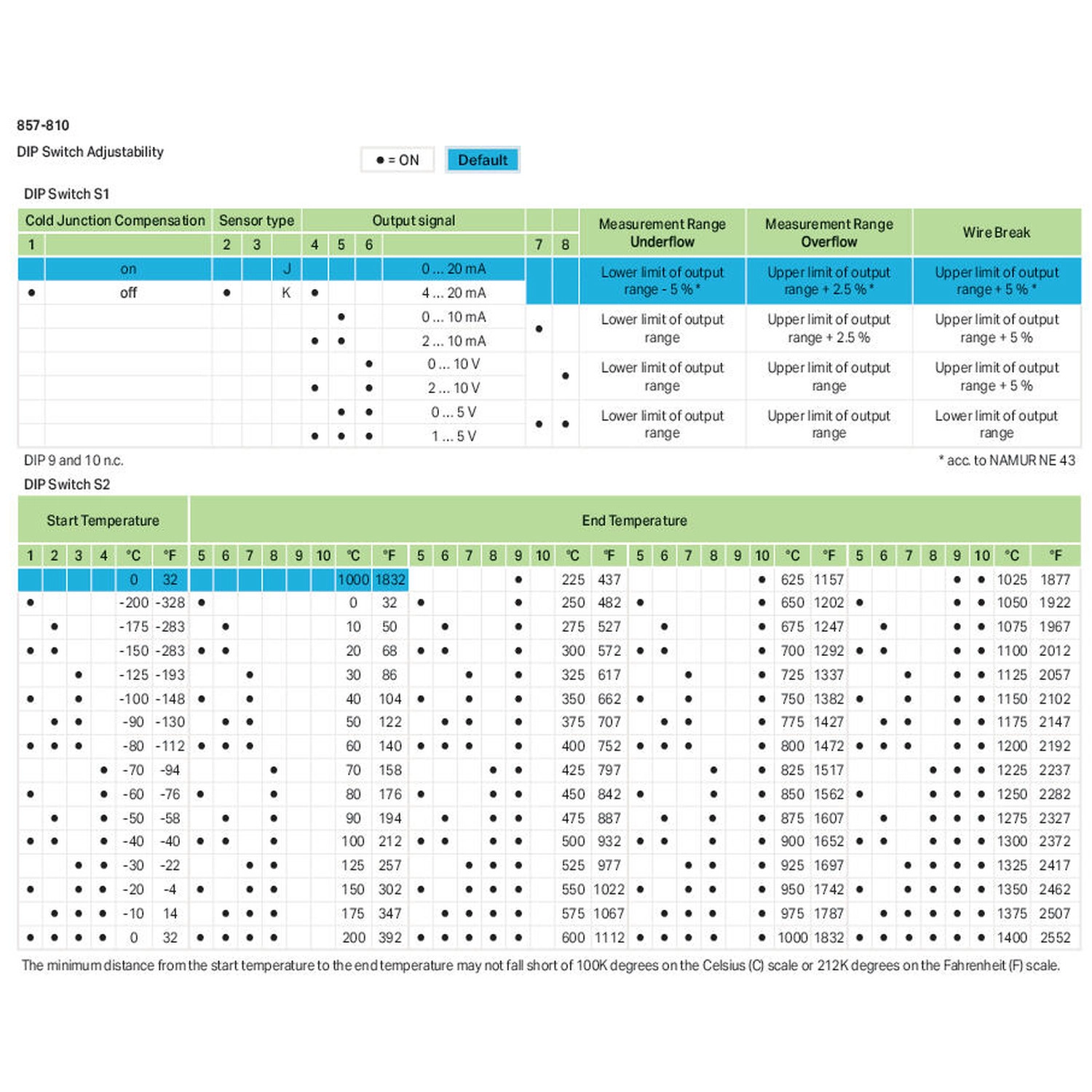

DIP-konfiguráció
| S1; jelölés | A pont ON állást jelent; a többi megadott kapcsoló kikapcsolt. S1/9 és /10 nem csatlakoztatott. |
|---|---|
| S1/1; hidegpont-kompenzáció | Kikapcsolva: kompenzáció be; ON: kompenzáció ki. |
| S1/2; szenzortípus | Kikapcsolva: J; ON: K. Az S1/3 mezőben nincs megadott választófunkció. |
| S1/4–6; kimeneti jel | Mind ki: 0–20 mA; 4 ON: 4–20 mA; 5 ON: 0–10 mA; 4+5 ON: 2–10 mA; 6 ON: 0–10 V; 4+6 ON: 2–10 V; 5+6 ON: 0–5 V; 4+5+6 ON: 1–5 V. |
| S1/7–8; mindkettő ki | Alulmérés: alsó jelhatár −5%; túlmérés: felső jelhatár +2,5%; vezetékszakadás: felső jelhatár +5%; NAMUR NE 43. |
| S1/7 ON; /8 ki | Alulmérés: alsó jelhatár; túlmérés: felső jelhatár +2,5%; vezetékszakadás: felső jelhatár +5%. |
| S1/7 ki; /8 ON | Alulmérés: alsó jelhatár; túlmérés: felső jelhatár; vezetékszakadás: felső jelhatár +5%. |
| S1/7 és /8 ON | Alulmérés: alsó jelhatár; túlmérés: felső jelhatár; vezetékszakadás: alsó jelhatár. |
| Gyári alapbeállítás | Hidegpont-kompenzáció be, J típus, 0–20 mA kimenet, NAMUR NE 43 hibajelek, 0–1000 °C mérési tartomány. |
| S2; kezdő- és véghőmérséklet | A kezdőhőmérséklet az 1–4., a véghőmérséklet az 5–10. kapcsolóval választható. A különbség legalább 100 K; a választás mellett a J/K érzékelő saját mérési határa érvényes. |
| S2 kezdőhőmérséklet; ON: nincs | 0 °C / 32 °F |
| S2 kezdőhőmérséklet; ON: 1 | -200 °C / -328 °F |
| S2 kezdőhőmérséklet; ON: 2 | -175 °C / -283 °F |
| S2 kezdőhőmérséklet; ON: 3 | -125 °C / -193 °F |
| S2 kezdőhőmérséklet; ON: 1+3 | -100 °C / -148 °F |
| S2 kezdőhőmérséklet; ON: 2+3 | -90 °C / -130 °F |
| S2 kezdőhőmérséklet; ON: 1+2+3 | -80 °C / -112 °F |
| S2 kezdőhőmérséklet; ON: 4 | -70 °C / -94 °F |
| S2 kezdőhőmérséklet; ON: 1+4 | -60 °C / -76 °F |
| S2 kezdőhőmérséklet; ON: 2+4 | -50 °C / -58 °F |
| S2 kezdőhőmérséklet; ON: 1+2+4 | -40 °C / -40 °F |
| S2 kezdőhőmérséklet; ON: 3+4 | -30 °C / -22 °F |
| S2 kezdőhőmérséklet; ON: 1+3+4 | -20 °C / -4 °F |
| S2 kezdőhőmérséklet; ON: 2+3+4 | -10 °C / 14 °F |
| S2 kezdőhőmérséklet; ON: 1+2+3+4 | 0 °C / 32 °F |
| S2 véghőmérséklet; ON: nincs | 1000 °C / 1832 °F |
| S2 véghőmérséklet; ON: 5 | 0 °C / 32 °F |
| S2 véghőmérséklet; ON: 6 | 10 °C / 50 °F |
| S2 véghőmérséklet; ON: 5+6 | 20 °C / 68 °F |
| S2 véghőmérséklet; ON: 7 | 30 °C / 86 °F |
| S2 véghőmérséklet; ON: 5+7 | 40 °C / 104 °F |
| S2 véghőmérséklet; ON: 6+7 | 50 °C / 122 °F |
| S2 véghőmérséklet; ON: 5+6+7 | 60 °C / 140 °F |
| S2 véghőmérséklet; ON: 8 | 70 °C / 158 °F |
| S2 véghőmérséklet; ON: 5+8 | 80 °C / 176 °F |
| S2 véghőmérséklet; ON: 6+8 | 90 °C / 194 °F |
| S2 véghőmérséklet; ON: 5+6+8 | 100 °C / 212 °F |
| S2 véghőmérséklet; ON: 7+8 | 125 °C / 257 °F |
| S2 véghőmérséklet; ON: 5+7+8 | 150 °C / 302 °F |
| S2 véghőmérséklet; ON: 6+7+8 | 175 °C / 347 °F |
| S2 véghőmérséklet; ON: 5+6+7+8 | 200 °C / 392 °F |
| S2 véghőmérséklet; ON: 9 | 225 °C / 437 °F |
| S2 véghőmérséklet; ON: 5+9 | 250 °C / 482 °F |
| S2 véghőmérséklet; ON: 6+9 | 275 °C / 527 °F |
| S2 véghőmérséklet; ON: 5+6+9 | 300 °C / 572 °F |
| S2 véghőmérséklet; ON: 7+9 | 325 °C / 617 °F |
| S2 véghőmérséklet; ON: 5+7+9 | 350 °C / 662 °F |
| S2 véghőmérséklet; ON: 6+7+9 | 375 °C / 707 °F |
| S2 véghőmérséklet; ON: 5+6+7+9 | 400 °C / 752 °F |
| S2 véghőmérséklet; ON: 8+9 | 425 °C / 797 °F |
| S2 véghőmérséklet; ON: 5+8+9 | 450 °C / 842 °F |
| S2 véghőmérséklet; ON: 6+8+9 | 475 °C / 887 °F |
| S2 véghőmérséklet; ON: 5+6+8+9 | 500 °C / 932 °F |
| S2 véghőmérséklet; ON: 7+8+9 | 525 °C / 977 °F |
| S2 véghőmérséklet; ON: 5+7+8+9 | 550 °C / 1022 °F |
| S2 véghőmérséklet; ON: 6+7+8+9 | 575 °C / 1067 °F |
| S2 véghőmérséklet; ON: 5+6+7+8+9 | 600 °C / 1112 °F |
| S2 véghőmérséklet; ON: 10 | 625 °C / 1157 °F |
| S2 véghőmérséklet; ON: 5+10 | 650 °C / 1202 °F |
| S2 véghőmérséklet; ON: 6+10 | 675 °C / 1247 °F |
| S2 véghőmérséklet; ON: 5+6+10 | 700 °C / 1292 °F |
| S2 véghőmérséklet; ON: 7+10 | 725 °C / 1337 °F |
| S2 véghőmérséklet; ON: 5+7+10 | 750 °C / 1382 °F |
| S2 véghőmérséklet; ON: 6+7+10 | 775 °C / 1427 °F |
| S2 véghőmérséklet; ON: 5+6+7+10 | 800 °C / 1472 °F |
| S2 véghőmérséklet; ON: 8+10 | 825 °C / 1517 °F |
| S2 véghőmérséklet; ON: 5+8+10 | 850 °C / 1562 °F |
| S2 véghőmérséklet; ON: 6+8+10 | 875 °C / 1607 °F |
| S2 véghőmérséklet; ON: 5+6+8+10 | 900 °C / 1652 °F |
| S2 véghőmérséklet; ON: 7+8+10 | 925 °C / 1697 °F |
| S2 véghőmérséklet; ON: 5+7+8+10 | 950 °C / 1742 °F |
| S2 véghőmérséklet; ON: 6+7+8+10 | 975 °C / 1787 °F |
| S2 véghőmérséklet; ON: 5+6+7+8+10 | 1000 °C / 1832 °F |
| S2 véghőmérséklet; ON: 9+10 | 1025 °C / 1877 °F |
| S2 véghőmérséklet; ON: 5+9+10 | 1050 °C / 1922 °F |
| S2 véghőmérséklet; ON: 6+9+10 | 1075 °C / 1967 °F |
| S2 véghőmérséklet; ON: 5+6+9+10 | 1100 °C / 2012 °F |
| S2 véghőmérséklet; ON: 7+9+10 | 1125 °C / 2057 °F |
| S2 véghőmérséklet; ON: 5+7+9+10 | 1150 °C / 2102 °F |
| S2 véghőmérséklet; ON: 6+7+9+10 | 1175 °C / 2147 °F |
| S2 véghőmérséklet; ON: 5+6+7+9+10 | 1200 °C / 2192 °F |
| S2 véghőmérséklet; ON: 8+9+10 | 1225 °C / 2237 °F |
| S2 véghőmérséklet; ON: 5+8+9+10 | 1250 °C / 2282 °F |
| S2 véghőmérséklet; ON: 6+8+9+10 | 1275 °C / 2327 °F |
| S2 véghőmérséklet; ON: 5+6+8+9+10 | 1300 °C / 2372 °F |
| S2 véghőmérséklet; ON: 7+8+9+10 | 1325 °C / 2417 °F |
| S2 véghőmérséklet; ON: 5+7+8+9+10 | 1350 °C / 2462 °F |
| S2 véghőmérséklet; ON: 6+7+8+9+10 | 1375 °C / 2507 °F |
| S2 véghőmérséklet; ON: 5+6+7+8+9+10 | 1400 °C / 2552 °F |
Tanúsítványok
| EAC | TP TC 020/2011; EAC CoC 03081 |
|---|---|
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| BV | Rules for class. of Steel Ships; 40179_C0 |
| DNV | DNV-CG-0339, Aug.2021; TAA00001D1 |
| CCC | CNCA-C23-01; 2020312310000210; Ex ec IIC T4 Gc |
| IECEx | IECEX TUN14.0030X |
| UKEx | EN 60079-0; WAGO22UKEX004X |
| UL; veszélyes környezet | ANSI/ISA 12.12.01; E198726 |
Kezelés
| Konfigurálás | A DIP-kapcsolókat a kiválasztott szenzortípushoz, kompenzációhoz, kimeneti jelhez, hibajelzéshez és mérési tartományhoz kell beállítani. |
|---|---|
| Közösítés | Az azonos forma lehetővé teszi az egy sorban végzett áthidalást. |
Opcionális kiegészítők
| 281-482 | Áthidaló; 2 irányú; szigetelt; szürke |
|---|---|
| 859-410/000-006 | Áthidaló; Áthidalási ponthoz; 10 irányú; szigetelt; kék |
| 859-410/000-005 | Áthidaló; Áthidalási ponthoz; 10 irányú; szigetelt; piros |
| 859-410/000-029 | Áthidaló; Áthidalási ponthoz; 10 irányú; szigetelt; sárga |
| 859-410 | Áthidaló; Áthidalási ponthoz; 10 irányú; szigetelt; világosszürke |
| 859-402/000-006 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; kék |
| 859-402/000-005 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; piros |
| 859-402/000-029 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; sárga |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 859-403/000-006 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; kék |
| 859-403/000-005 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; piros |
| 859-403/000-029 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; sárga |
| 859-403 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; világosszürke |
| 859-404/000-006 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; kék |
| 859-404/000-005 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; piros |
| 859-404/000-029 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; sárga |
| 859-404 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; világosszürke |
| 859-405/000-006 | Áthidaló; Áthidalási ponthoz; 5 irányú; szigetelt; kék |
| 859-405/000-005 | Áthidaló; Áthidalási ponthoz; 5 irányú; szigetelt; piros |
| 859-405/000-029 | Áthidaló; Áthidalási ponthoz; 5 irányú; szigetelt; sárga |
| 859-405 | Áthidaló; Áthidalási ponthoz; 5 irányú; szigetelt; világosszürke |
| 859-406/000-006 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; kék |
| 859-406/000-005 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; piros |
| 859-406/000-029 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; sárga |
| 859-406 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; világosszürke |
| 859-407/000-006 | Áthidaló; Áthidalási ponthoz; 7 irányú; szigetelt; kék |
| 859-407/000-005 | Áthidaló; Áthidalási ponthoz; 7 irányú; szigetelt; piros |
| 859-407/000-029 | Áthidaló; Áthidalási ponthoz; 7 irányú; szigetelt; sárga |
| 859-407 | Áthidaló; Áthidalási ponthoz; 7 irányú; szigetelt; világosszürke |
| 859-408/000-006 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; kék |
| 859-408/000-005 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; piros |
| 859-408/000-029 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; sárga |
| 859-408 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; világosszürke |
| 859-409/000-006 | Áthidaló; Áthidalási ponthoz; 9 irányú; szigetelt; kék |
| 859-409/000-005 | Áthidaló; Áthidalási ponthoz; 9 irányú; szigetelt; piros |
| 859-409/000-029 | Áthidaló; Áthidalási ponthoz; 9 irányú; szigetelt; sárga |
| 859-409 | Áthidaló; Áthidalási ponthoz; 9 irányú; szigetelt; világosszürke |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 857-980 | Interfészadapter; 16 pólusú; analóg |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 10 (10x); nem nyújtható; vízszintes jelölés; bepattintható típus; fehér |
| 793-566 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 50 (2x); nem nyújtható; vízszintes jelölés; bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; feliratozott; 11 ... 20 (10x); nem nyújtható; vízszintes jelölés; bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; feliratozott; 21 ... 30 (10x); nem nyújtható; vízszintes jelölés; bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; feliratozott; 31 ... 40 (10x); nem nyújtható; vízszintes jelölés; bepattintható típus; fehér |
| 793-506 | WMB-jelölőkártya; kártyaként; feliratozott; 41 ... 50 (10x); nem nyújtható; vízszintes jelölés; bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 857-979 | Táp- és átkötőmodul |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-197 | Csavar nélküli végrögzítő; 14 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 787-2852 | Kapcsolóüzemű tápegység; 1 fázis; 24 VDC kimeneti feszültség; 1 A kimeneti áram |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen hőelemhez használható?
J és K típushoz.
Hogyan konfigurálható?
DIP-kapcsolóval.
Mennyi a legkisebb mérési tartomány?
100 K.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
857-810
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
35,5 g/db
Cikkszám
4045454470135
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 857-810 hőmérséklet-jelátalakító J/K hőelemhez, áram- és feszültségkimenet, DIP-kapcsolós konfigurálás, 24 V DC, 6 mm, világosszürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 857-810 |
| GTIN / EAN | 4045454470135 |
| Terméktípus | Hőmérséklet-jelátalakító hőelemekhez |
Jelátalakítás és villamos adatok
| Bemeneti jel | TC hőelem; J vagy K típus |
|---|---|
| Hőmérséklet-mérési tartomány | J: −200–1200 °C; K: −200–1350 °C |
| Legkisebb mérési tartomány | 100 K |
| Hidegpont-kompenzáció | Be/ki; alapbeállítás: be |
| Hidegpont-kompenzáció hibája | 3 K; jellemzően 2 K |
| Feszültségkimenetek | 0–5 V; 1–5 V; 0–10 V; 2–10 V |
| Áramkimenetek | 0–10 mA; 2–10 mA; 0–20 mA; 4–20 mA |
| Terhelési impedancia; feszültségkimenet | Legalább 2 kΩ |
| Terhelési impedancia; áramkimenet | Legfeljebb 600 Ω |
| Jellemző ugrásválasz | 60 ms kikapcsolt, 120 ms bekapcsolt hidegpont-kompenzációnál |
| Jellemző átviteli hiba | Legfeljebb 0,1% a legnagyobb mérési kiterjedésnél; J és K típus |
| Átviteli hiba a beállított mérési tartományban | Legfeljebb (150 K / beállított mérési tartomány [K]) % |
| Hőmérsékleti együttható | Legfeljebb 0,04%/K |
| Névleges tápfeszültség / tartománya | 24 V DC / ±30% |
| Áramfelvétel névleges tápfeszültségnél | Legfeljebb 40 mA |
| Vizsgálófeszültség bemenet/kimenet/táp között | 2,5 kV AC; 50 Hz; 1 perc; EN 61140 szerinti háromutas leválasztás |
| Védettség | IP20 |
| Funkciók | Szenzorvezetékszakadás, mérési tartomány túllépésének és el nem érésének érzékelése; analóg jelhatárolás |
| EMC zavartűrés / kibocsátás | EN 61000-6-2 / EN 61000-6-4 |
| Megfelelőségi jelölés / további előírás | CE / DNV |
Csatlakozás és kapocskiosztás
| Csatlakozástechnika | Push-in CAGE CLAMP |
|---|---|
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,34–2,5 mm² / 22–14 AWG |
| Csupaszolási hossz | 9–10 mm / 0,35–0,39 inch |
| Kapocskiosztás | 1: TC+; 2: TC−; 5: OUT+; 6: GND1; 7: US+; 8: GND2. A 3-as és 4-es pont a rajzon nem kapott funkciót. |
Méretek, anyag és környezet
| Mélység a DIN kalapsín felső részétől | 97,8 mm / 3,85 inch |
|---|---|
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | világosszürke |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,488 MJ |
| Tömeg | 35,5 g |
| Környezeti hőmérséklet (működés közben) | -25 … +70 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Relatív páratartalom | 5 … 95 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
DIP-konfiguráció
| S1; jelölés | A pont ON állást jelent; a többi megadott kapcsoló kikapcsolt. S1/9 és /10 nem csatlakoztatott. |
|---|---|
| S1/1; hidegpont-kompenzáció | Kikapcsolva: kompenzáció be; ON: kompenzáció ki. |
| S1/2; szenzortípus | Kikapcsolva: J; ON: K. Az S1/3 mezőben nincs megadott választófunkció. |
| S1/4–6; kimeneti jel | Mind ki: 0–20 mA; 4 ON: 4–20 mA; 5 ON: 0–10 mA; 4+5 ON: 2–10 mA; 6 ON: 0–10 V; 4+6 ON: 2–10 V; 5+6 ON: 0–5 V; 4+5+6 ON: 1–5 V. |
| S1/7–8; mindkettő ki | Alulmérés: alsó jelhatár −5%; túlmérés: felső jelhatár +2,5%; vezetékszakadás: felső jelhatár +5%; NAMUR NE 43. |
| S1/7 ON; /8 ki | Alulmérés: alsó jelhatár; túlmérés: felső jelhatár +2,5%; vezetékszakadás: felső jelhatár +5%. |
| S1/7 ki; /8 ON | Alulmérés: alsó jelhatár; túlmérés: felső jelhatár; vezetékszakadás: felső jelhatár +5%. |
| S1/7 és /8 ON | Alulmérés: alsó jelhatár; túlmérés: felső jelhatár; vezetékszakadás: alsó jelhatár. |
| Gyári alapbeállítás | Hidegpont-kompenzáció be, J típus, 0–20 mA kimenet, NAMUR NE 43 hibajelek, 0–1000 °C mérési tartomány. |
| S2; kezdő- és véghőmérséklet | A kezdőhőmérséklet az 1–4., a véghőmérséklet az 5–10. kapcsolóval választható. A különbség legalább 100 K; a választás mellett a J/K érzékelő saját mérési határa érvényes. |
| S2 kezdőhőmérséklet; ON: nincs | 0 °C / 32 °F |
| S2 kezdőhőmérséklet; ON: 1 | -200 °C / -328 °F |
| S2 kezdőhőmérséklet; ON: 2 | -175 °C / -283 °F |
| S2 kezdőhőmérséklet; ON: 3 | -125 °C / -193 °F |
| S2 kezdőhőmérséklet; ON: 1+3 | -100 °C / -148 °F |
| S2 kezdőhőmérséklet; ON: 2+3 | -90 °C / -130 °F |
| S2 kezdőhőmérséklet; ON: 1+2+3 | -80 °C / -112 °F |
| S2 kezdőhőmérséklet; ON: 4 | -70 °C / -94 °F |
| S2 kezdőhőmérséklet; ON: 1+4 | -60 °C / -76 °F |
| S2 kezdőhőmérséklet; ON: 2+4 | -50 °C / -58 °F |
| S2 kezdőhőmérséklet; ON: 1+2+4 | -40 °C / -40 °F |
| S2 kezdőhőmérséklet; ON: 3+4 | -30 °C / -22 °F |
| S2 kezdőhőmérséklet; ON: 1+3+4 | -20 °C / -4 °F |
| S2 kezdőhőmérséklet; ON: 2+3+4 | -10 °C / 14 °F |
| S2 kezdőhőmérséklet; ON: 1+2+3+4 | 0 °C / 32 °F |
| S2 véghőmérséklet; ON: nincs | 1000 °C / 1832 °F |
| S2 véghőmérséklet; ON: 5 | 0 °C / 32 °F |
| S2 véghőmérséklet; ON: 6 | 10 °C / 50 °F |
| S2 véghőmérséklet; ON: 5+6 | 20 °C / 68 °F |
| S2 véghőmérséklet; ON: 7 | 30 °C / 86 °F |
| S2 véghőmérséklet; ON: 5+7 | 40 °C / 104 °F |
| S2 véghőmérséklet; ON: 6+7 | 50 °C / 122 °F |
| S2 véghőmérséklet; ON: 5+6+7 | 60 °C / 140 °F |
| S2 véghőmérséklet; ON: 8 | 70 °C / 158 °F |
| S2 véghőmérséklet; ON: 5+8 | 80 °C / 176 °F |
| S2 véghőmérséklet; ON: 6+8 | 90 °C / 194 °F |
| S2 véghőmérséklet; ON: 5+6+8 | 100 °C / 212 °F |
| S2 véghőmérséklet; ON: 7+8 | 125 °C / 257 °F |
| S2 véghőmérséklet; ON: 5+7+8 | 150 °C / 302 °F |
| S2 véghőmérséklet; ON: 6+7+8 | 175 °C / 347 °F |
| S2 véghőmérséklet; ON: 5+6+7+8 | 200 °C / 392 °F |
| S2 véghőmérséklet; ON: 9 | 225 °C / 437 °F |
| S2 véghőmérséklet; ON: 5+9 | 250 °C / 482 °F |
| S2 véghőmérséklet; ON: 6+9 | 275 °C / 527 °F |
| S2 véghőmérséklet; ON: 5+6+9 | 300 °C / 572 °F |
| S2 véghőmérséklet; ON: 7+9 | 325 °C / 617 °F |
| S2 véghőmérséklet; ON: 5+7+9 | 350 °C / 662 °F |
| S2 véghőmérséklet; ON: 6+7+9 | 375 °C / 707 °F |
| S2 véghőmérséklet; ON: 5+6+7+9 | 400 °C / 752 °F |
| S2 véghőmérséklet; ON: 8+9 | 425 °C / 797 °F |
| S2 véghőmérséklet; ON: 5+8+9 | 450 °C / 842 °F |
| S2 véghőmérséklet; ON: 6+8+9 | 475 °C / 887 °F |
| S2 véghőmérséklet; ON: 5+6+8+9 | 500 °C / 932 °F |
| S2 véghőmérséklet; ON: 7+8+9 | 525 °C / 977 °F |
| S2 véghőmérséklet; ON: 5+7+8+9 | 550 °C / 1022 °F |
| S2 véghőmérséklet; ON: 6+7+8+9 | 575 °C / 1067 °F |
| S2 véghőmérséklet; ON: 5+6+7+8+9 | 600 °C / 1112 °F |
| S2 véghőmérséklet; ON: 10 | 625 °C / 1157 °F |
| S2 véghőmérséklet; ON: 5+10 | 650 °C / 1202 °F |
| S2 véghőmérséklet; ON: 6+10 | 675 °C / 1247 °F |
| S2 véghőmérséklet; ON: 5+6+10 | 700 °C / 1292 °F |
| S2 véghőmérséklet; ON: 7+10 | 725 °C / 1337 °F |
| S2 véghőmérséklet; ON: 5+7+10 | 750 °C / 1382 °F |
| S2 véghőmérséklet; ON: 6+7+10 | 775 °C / 1427 °F |
| S2 véghőmérséklet; ON: 5+6+7+10 | 800 °C / 1472 °F |
| S2 véghőmérséklet; ON: 8+10 | 825 °C / 1517 °F |
| S2 véghőmérséklet; ON: 5+8+10 | 850 °C / 1562 °F |
| S2 véghőmérséklet; ON: 6+8+10 | 875 °C / 1607 °F |
| S2 véghőmérséklet; ON: 5+6+8+10 | 900 °C / 1652 °F |
| S2 véghőmérséklet; ON: 7+8+10 | 925 °C / 1697 °F |
| S2 véghőmérséklet; ON: 5+7+8+10 | 950 °C / 1742 °F |
| S2 véghőmérséklet; ON: 6+7+8+10 | 975 °C / 1787 °F |
| S2 véghőmérséklet; ON: 5+6+7+8+10 | 1000 °C / 1832 °F |
| S2 véghőmérséklet; ON: 9+10 | 1025 °C / 1877 °F |
| S2 véghőmérséklet; ON: 5+9+10 | 1050 °C / 1922 °F |
| S2 véghőmérséklet; ON: 6+9+10 | 1075 °C / 1967 °F |
| S2 véghőmérséklet; ON: 5+6+9+10 | 1100 °C / 2012 °F |
| S2 véghőmérséklet; ON: 7+9+10 | 1125 °C / 2057 °F |
| S2 véghőmérséklet; ON: 5+7+9+10 | 1150 °C / 2102 °F |
| S2 véghőmérséklet; ON: 6+7+9+10 | 1175 °C / 2147 °F |
| S2 véghőmérséklet; ON: 5+6+7+9+10 | 1200 °C / 2192 °F |
| S2 véghőmérséklet; ON: 8+9+10 | 1225 °C / 2237 °F |
| S2 véghőmérséklet; ON: 5+8+9+10 | 1250 °C / 2282 °F |
| S2 véghőmérséklet; ON: 6+8+9+10 | 1275 °C / 2327 °F |
| S2 véghőmérséklet; ON: 5+6+8+9+10 | 1300 °C / 2372 °F |
| S2 véghőmérséklet; ON: 7+8+9+10 | 1325 °C / 2417 °F |
| S2 véghőmérséklet; ON: 5+7+8+9+10 | 1350 °C / 2462 °F |
| S2 véghőmérséklet; ON: 6+7+8+9+10 | 1375 °C / 2507 °F |
| S2 véghőmérséklet; ON: 5+6+7+8+9+10 | 1400 °C / 2552 °F |
Tanúsítványok
| EAC | TP TC 020/2011; EAC CoC 03081 |
|---|---|
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| BV | Rules for class. of Steel Ships; 40179_C0 |
| DNV | DNV-CG-0339, Aug.2021; TAA00001D1 |
| CCC | CNCA-C23-01; 2020312310000210; Ex ec IIC T4 Gc |
| IECEx | IECEX TUN14.0030X |
| UKEx | EN 60079-0; WAGO22UKEX004X |
| UL; veszélyes környezet | ANSI/ISA 12.12.01; E198726 |
Kezelés
| Konfigurálás | A DIP-kapcsolókat a kiválasztott szenzortípushoz, kompenzációhoz, kimeneti jelhez, hibajelzéshez és mérési tartományhoz kell beállítani. |
|---|---|
| Közösítés | Az azonos forma lehetővé teszi az egy sorban végzett áthidalást. |
Opcionális kiegészítők
| 281-482 | Áthidaló; 2 irányú; szigetelt; szürke |
|---|---|
| 859-410/000-006 | Áthidaló; Áthidalási ponthoz; 10 irányú; szigetelt; kék |
| 859-410/000-005 | Áthidaló; Áthidalási ponthoz; 10 irányú; szigetelt; piros |
| 859-410/000-029 | Áthidaló; Áthidalási ponthoz; 10 irányú; szigetelt; sárga |
| 859-410 | Áthidaló; Áthidalási ponthoz; 10 irányú; szigetelt; világosszürke |
| 859-402/000-006 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; kék |
| 859-402/000-005 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; piros |
| 859-402/000-029 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; sárga |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 859-403/000-006 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; kék |
| 859-403/000-005 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; piros |
| 859-403/000-029 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; sárga |
| 859-403 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; világosszürke |
| 859-404/000-006 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; kék |
| 859-404/000-005 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; piros |
| 859-404/000-029 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; sárga |
| 859-404 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; világosszürke |
| 859-405/000-006 | Áthidaló; Áthidalási ponthoz; 5 irányú; szigetelt; kék |
| 859-405/000-005 | Áthidaló; Áthidalási ponthoz; 5 irányú; szigetelt; piros |
| 859-405/000-029 | Áthidaló; Áthidalási ponthoz; 5 irányú; szigetelt; sárga |
| 859-405 | Áthidaló; Áthidalási ponthoz; 5 irányú; szigetelt; világosszürke |
| 859-406/000-006 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; kék |
| 859-406/000-005 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; piros |
| 859-406/000-029 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; sárga |
| 859-406 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; világosszürke |
| 859-407/000-006 | Áthidaló; Áthidalási ponthoz; 7 irányú; szigetelt; kék |
| 859-407/000-005 | Áthidaló; Áthidalási ponthoz; 7 irányú; szigetelt; piros |
| 859-407/000-029 | Áthidaló; Áthidalási ponthoz; 7 irányú; szigetelt; sárga |
| 859-407 | Áthidaló; Áthidalási ponthoz; 7 irányú; szigetelt; világosszürke |
| 859-408/000-006 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; kék |
| 859-408/000-005 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; piros |
| 859-408/000-029 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; sárga |
| 859-408 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; világosszürke |
| 859-409/000-006 | Áthidaló; Áthidalási ponthoz; 9 irányú; szigetelt; kék |
| 859-409/000-005 | Áthidaló; Áthidalási ponthoz; 9 irányú; szigetelt; piros |
| 859-409/000-029 | Áthidaló; Áthidalási ponthoz; 9 irányú; szigetelt; sárga |
| 859-409 | Áthidaló; Áthidalási ponthoz; 9 irányú; szigetelt; világosszürke |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 857-980 | Interfészadapter; 16 pólusú; analóg |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 10 (10x); nem nyújtható; vízszintes jelölés; bepattintható típus; fehér |
| 793-566 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 50 (2x); nem nyújtható; vízszintes jelölés; bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; feliratozott; 11 ... 20 (10x); nem nyújtható; vízszintes jelölés; bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; feliratozott; 21 ... 30 (10x); nem nyújtható; vízszintes jelölés; bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; feliratozott; 31 ... 40 (10x); nem nyújtható; vízszintes jelölés; bepattintható típus; fehér |
| 793-506 | WMB-jelölőkártya; kártyaként; feliratozott; 41 ... 50 (10x); nem nyújtható; vízszintes jelölés; bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 857-979 | Táp- és átkötőmodul |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-197 | Csavar nélküli végrögzítő; 14 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 787-2852 | Kapcsolóüzemű tápegység; 1 fázis; 24 VDC kimeneti feszültség; 1 A kimeneti áram |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85437090300 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 41111970 |
|---|---|
| eCl@ss 10.0 | 27-21-01-29 |
| eCl@ss 9.0 | 27-20-02-06 |
| ETIM 9.0 | EC002919 |
| ETIM 10.0 | EC002919 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel; mentességgel |
|---|---|
| RoHS mentesség | 6(c); 7(a); 7(c)-I; 7(c)-II |
| CAS-azonosítók | 1303-86-2; 1317-36-8; 7439-92-1; 75980-60-8; 79-94-7 |
| REACH jelöltlistás anyagok | 2,2',6,6'-tetrabróm-4,4'-izopropilidén-difenol; Dibór-trioxid; Ólom; Ólom-monoxid; Foszfin-oxid, difenil(2,4,6-trimetil-benzoil)- |
| SCIP; Ausztria | 694a8dfe-c43e-47d6-ad52-996c633f9655 |
| SCIP; Belgium | 296545de-031d-4d5e-a5a5-dfddc192cdf7 |
| SCIP; Bulgária | c1b7b523-92f8-47da-850c-8c4c882c490d |
| SCIP; Csehország | e269576b-40b6-4b8e-a730-b20f6c4642ba |
| SCIP; Dánia | adf6ed2d-abff-4125-bf6c-c121e8fca395 |
| SCIP; Finnország | 5021c540-639b-4fdb-88aa-4c5ba154c53e |
| SCIP; Franciaország | ca2c2545-875b-4634-b7a2-589c69c41520 |
| SCIP; Németország | ba87344e-9f0c-4f92-8d9b-a3c90deeb4cc |
| SCIP; Magyarország | 62c2d5b3-a430-476c-810d-c2bfb1e4d555 |
| SCIP; Olaszország | 7dccf9c7-af48-427e-8cf4-62ec1cfc9737 |
| SCIP; Hollandia | 9d300dab-2d6b-4501-8a24-bc26ad68f589 |
| SCIP; Lengyelország | 0dd42d60-44a1-435a-b52e-47b29f5d6be4 |
| SCIP; Románia | 64b5849a-efc7-4fa8-9d9c-d6e400e9cc32 |
| SCIP; Svédország | be28f513-6c89-4361-b6f3-1dba6122eca2 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.24. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 857-810 hőmérséklet-jelátalakító J/K hőelemhez, áram- és feszültségkimenet, DIP-kapcsolós konfigurálás, 24 V DC, 6 mm, világosszürke használati útmutató
Konfigurálás
1
A DIP-kapcsolókat a kiválasztott szenzortípushoz, kompenzációhoz, kimeneti jelhez, hibajelzéshez és mérési tartományhoz kell beállítani.
2
A kezdő- és véghőmérséklet között legalább 100 K különbséget kell tartani. A J és K érzékelőtípus saját mérési határát külön figyelembe kell venni.
Közösítés
1
Az azonos forma lehetővé teszi az egy sorban végzett áthidalást.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
