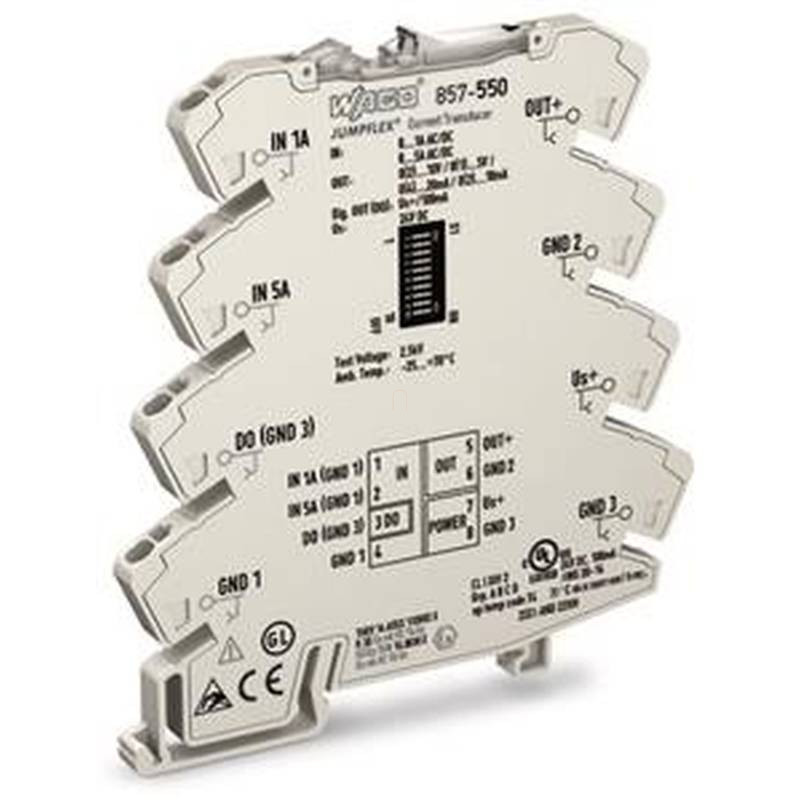

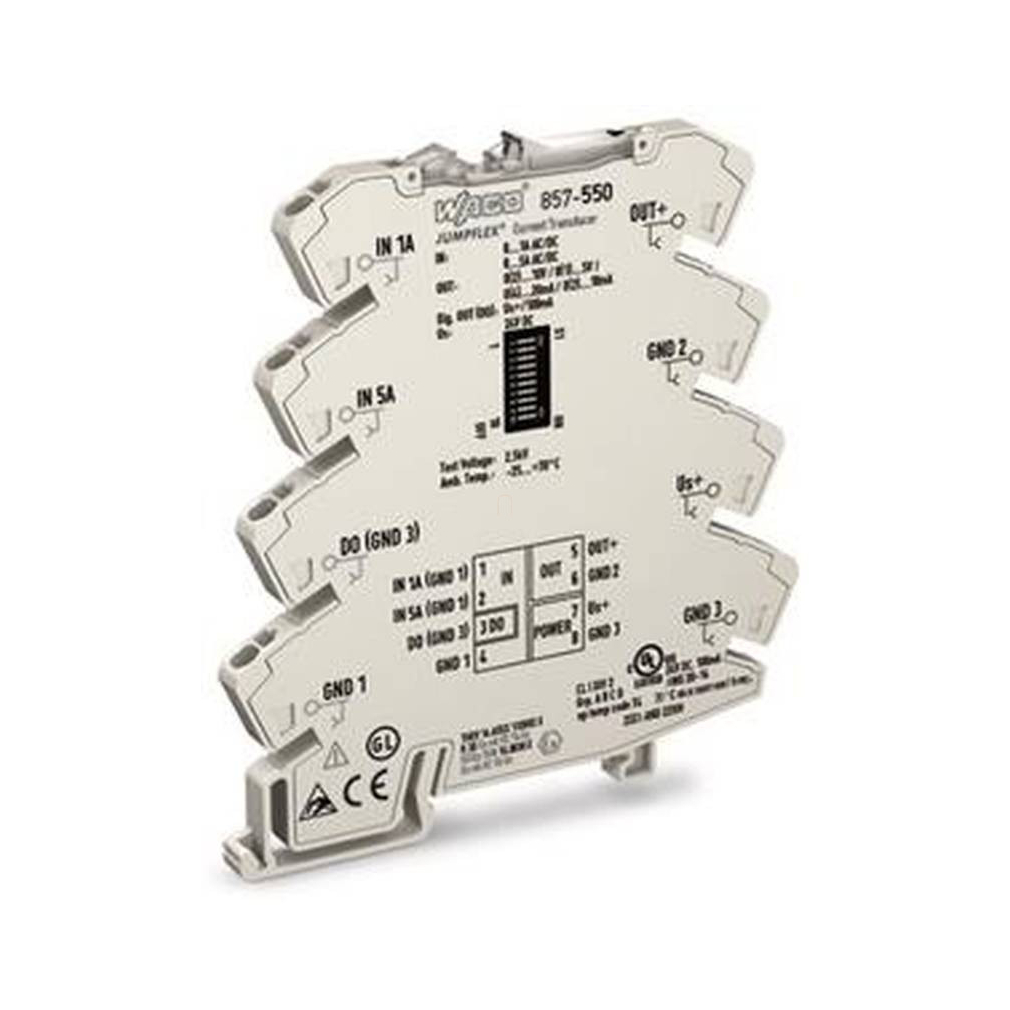

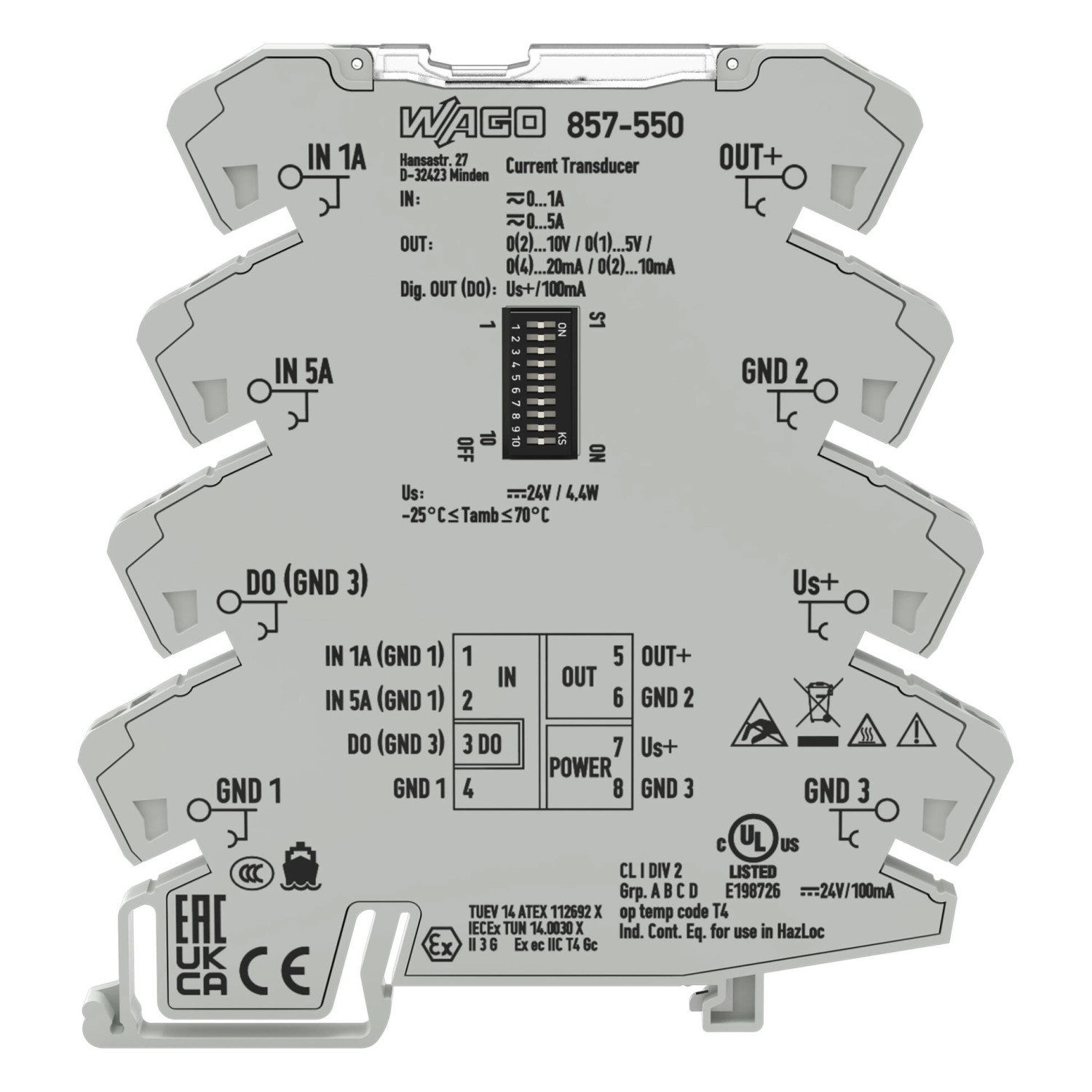

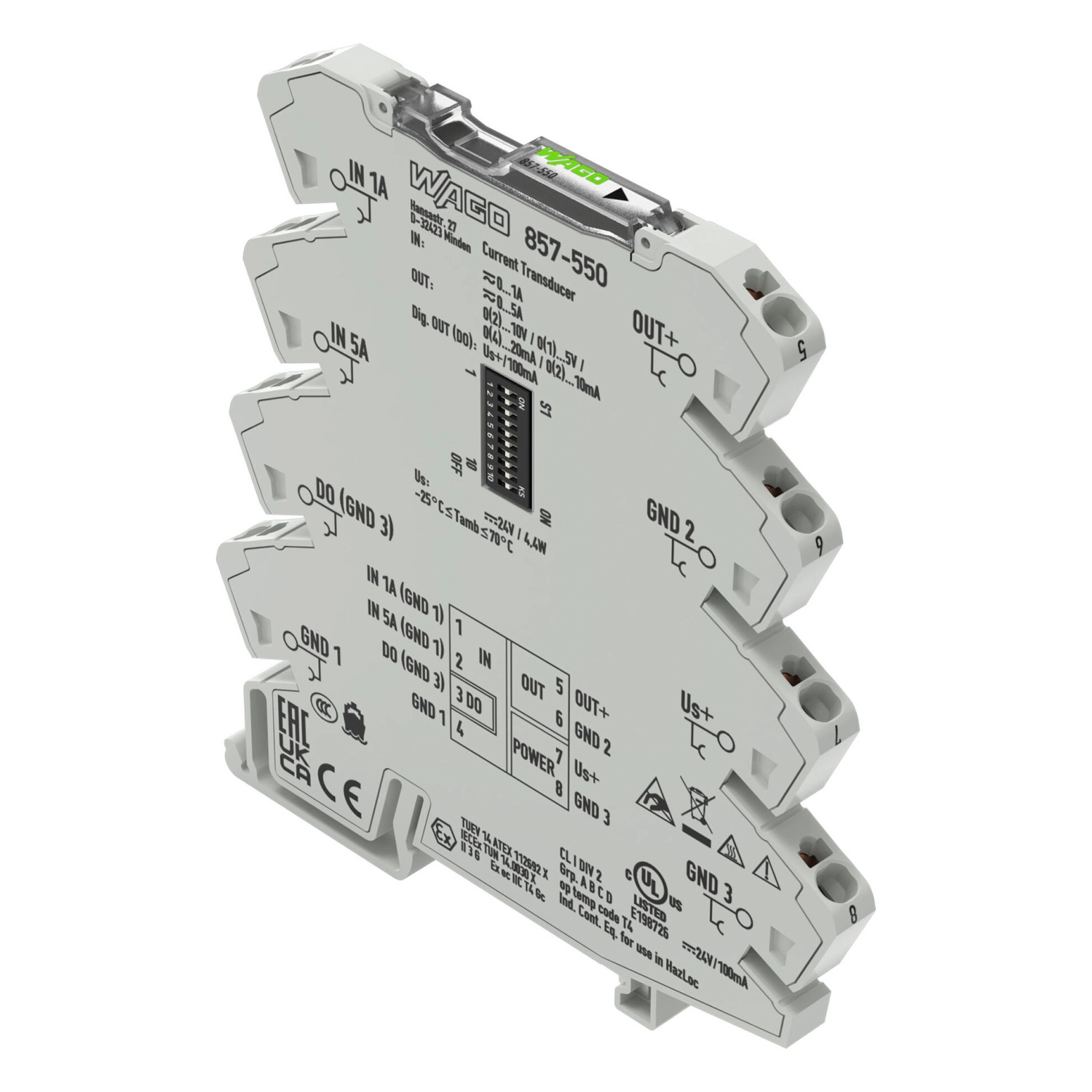

Wago 857-550 áramjel-átalakító, 0–1 A és 0–5 A AC/DC bemenet, analóg áram- és feszültségkimenet, digitális kimenet, 24 V DC, 6 mm széles, szoftveres konfiguráció
RRP:151 284 Ft
149 772 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
130 445 Ft
nettó 102 713 Ft
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Tulajdonságok: Ez az áram jelátalakító méri a 0-1 A-es és a 0-5 A-es egyenáram/váltóáram erősségét, miközben a bemeneti jelet egy szabványos analóg jellé alakítja át a kimenetnél. Jellemzők: Számítógépes konfigurációs interfész RMS mérése vagy számtani középérték számítása Digitális kimenet (állítható kapcsolási küszöbérték) Kapcsolható szűrő funkció Kalibrált mérési tartomány változtatása Biztonságos, háromutas leválasztás 2,5 kV-os vizsgáló feszültséggel az EN 61140 szerint Nagyon gyors válaszidő Jelzi a méréstartomány határértékének túllépését
A Wago 857-550 árammérő jelátalakító 0–1 A és 0–5 A AC/DC bemenettel, kapcsolható analóg áram- vagy feszültségkimenettel és két beállítható kapcsolási küszöbű digitális kimenettel. DIP-kapcsolóval és interfészkonfiguráló szoftverrel állítható.
Működés és kivitel
| Funkció | Árammérő jelátalakító 0–1 A és 0–5 A AC/DC bemenettel, kapcsolható analóg áram- vagy feszültségkimenettel és két beállítható kapcsolási küszöbű digitális kimenettel. DIP-kapcsolóval és interfészkonfiguráló szoftverrel állítható. |
|---|
Konfiguráció
| Konfigurációs lehetőségek | DIP-kapcsoló WAGO interfészkonfiguráló szoftver |
|---|
Bemenet
| Bemeneti jel típusa | Áramerősség |
|---|---|
| Bemeneti jel (áram) | 0 … 1 A AC/DC (IN 1) 0 … 5 A AC/DC (IN 2) |
| Frekvencia tartomány | 16 … 400 Hz |
| Bemeneti ellenállás (árambemenet) | 47 mΩ (IN 1) 10 mΩ (IN 2) |
| Bemeneti áram (max.) | 10 A (IN 1; 5 s); 15 A (IN 2; 5 s) |
| Megszólalási küszöb | 2 mA (IN 1); 4 mA (IN 2) |
Kimenet analóg
| Kimeneti jel típusa | Áramerősség Feszültség |
|---|---|
| Kimeneti jel (feszültség) | 0 … 5 V 1 … 5 V 0 … 10 V 2 … 10 V |
| Kimeneti jel (áram) | 0 … 10 mA 2 … 10 mA 0 … 20 mA 4 … 20 mA |
| Terhelési impedancia (feszültség kimenet) | ≥ 2 kΩ |
| Terhelési impedancia (áram kimenet) | ≤ 600 Ω |
Kimenet digitális
| Kapcsolási feszültség (DO) (max.) | Alkalmazott tápfeszültség |
|---|---|
| Folyamatos áramterhelés (DO) (max.) | 100 mA (nincs belső korlátozás) |
| Kapcsolási küszöbértékek száma (DO) | 2 (beállítható) |
Jelfeldolgozás
| Mérési módszer | Valódi effektívérték-mérés (TRMS); számtani középérték |
|---|---|
| Szoftveres szűrő (beállítható) | Mozgóátlag (szűrési szint: 30) |
| Lépcsőválasz (tipikus) | 60 ms |
Mérési hiba
| Átviteli hiba (ált.) | ≤ 0,1 % a felső mérési tartományban |
|---|---|
| Átviteli hiba (max.) | ≤ 0,4 % a felső mérési tartományban |
| Hőmérsékleti együttható | ≤ 0,01 % /K |
Betáplálás
| Tápegység típusa | 24 VDC, (SELV) |
|---|---|
| Névleges tápfeszültség | 24 VDC |
| Tápfeszültség tartomány | ±30 % |
| Teljesítményfelvétel névleges tápfeszültség mellett | ≤ 40 mA (+ I_DO) |
Biztonság és védelem
| Méretezési feszültség | 300 V |
|---|---|
| Védettség | IP20 |
| Vizsgáló feszültség (bemenet/kimenet/tápellátás) | 2,5 kVAC; 50 Hz; 1 min |
Szigetelési paraméterek az EN 61010-1 szerint
| Túlfeszültség kategória | II |
|---|---|
| Szennyezettségi fok | 2 |
| Szigetelés típusa (bemenet/analóg kimenet/tápellátás) | Funkcionális szigetelés |
| Szigetelés típusa (szomszédos, azonos típusú eszközök között) | Dupla szigetelés (biztonsági szigetelés) |
| Szigetelés típusa (bármilyen típusú szomszédos eszközhöz) | Alapszigetelés |
| Szomszédos készülékek szigetelési feltétele | A szomszédos eszközök ugyanazon típusba, sorozatba tartoznak és a rögzítő sínre ugyanolyan irányban vannak egymás mellé felszerelve. Az eltérő típusú eszközökre egy végbakot (249-116) kell helyezni annak érdekében, hogy megfeleljen a megerősített szigeteléssel kapcsolatos előírásoknak. |
Csatlakozástechnikai adatok
| Csatlakozástechnika | Push-in CAGE CLAMP® |
|---|---|
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |

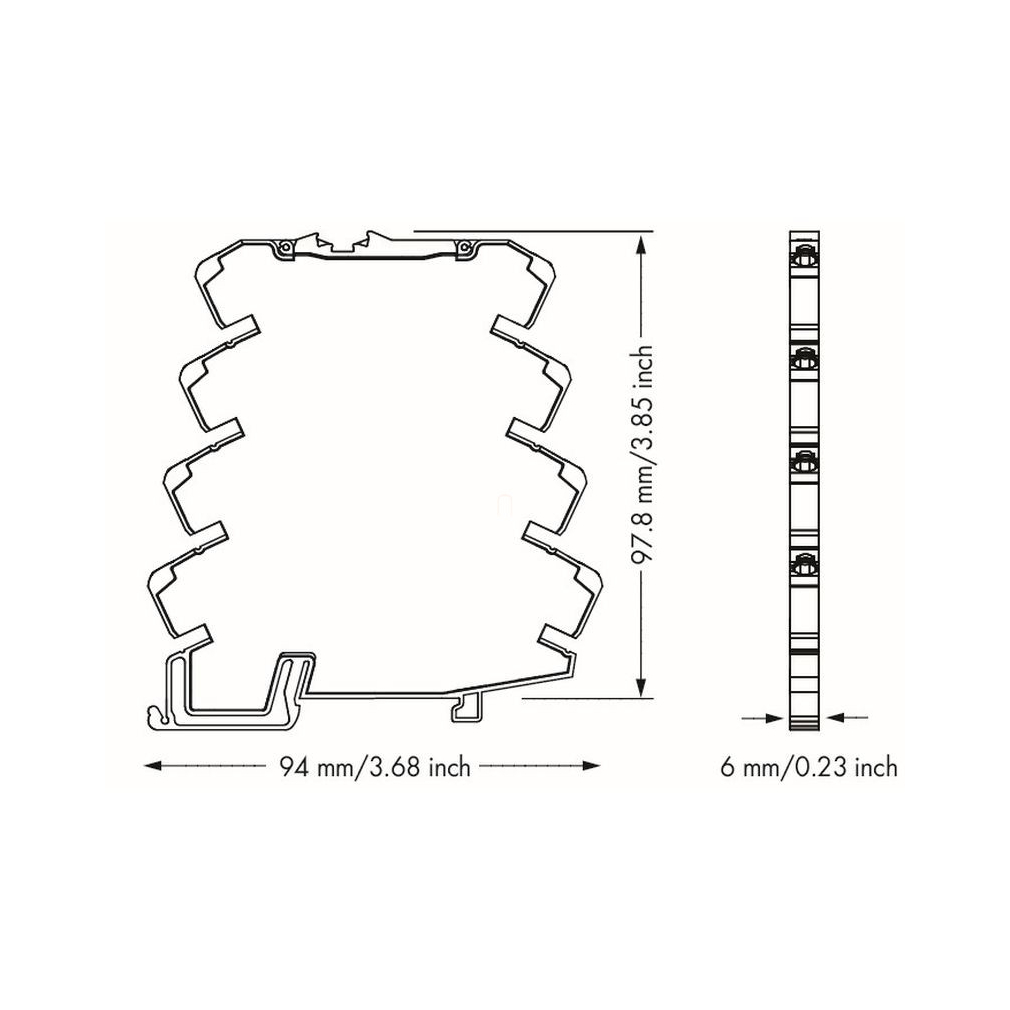

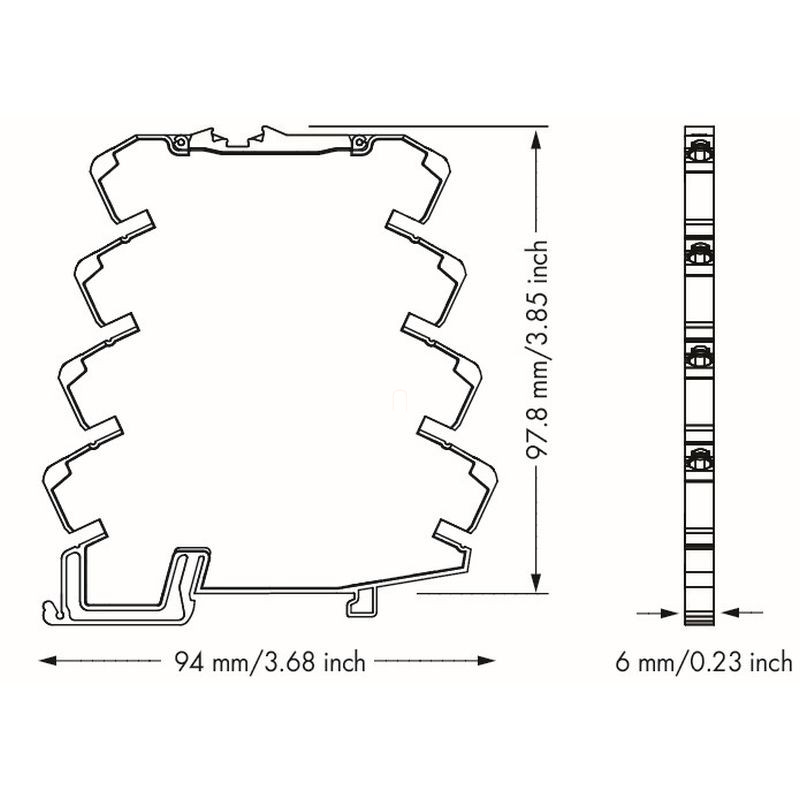

Geometriai adatok
| Szélesség | 6 mm / 0,236 inch |
|---|---|
| Magasság | 94 mm / 3,701 inch |
| Mélység a DIN kalapsín felső részétől | 97,8 mm / 3,85 inch |
Mechanikai adatok
| Rögzítés típusa | DIN 35 kalapsín |
|---|
Anyag információk
| Szigetelőanyag | Poliamid (PA66) |
|---|---|
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,539 MJ |
| Tömeg | 64 g |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | -25 … +70 °C (egyedi elrendezés; -25 … +60 °C (tömbös elrendezés)) |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | ≥ (T_környezeti + 25 K) |
| Relatív páratartalom | 5 … 95 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
Szabványok és előírások
| Megfelelőségi jelölés | CE |
|---|---|
| EMC zavartűrés | EN 61000-6-2 |
| EMC zavarkibocsátás | EN 61000-6-3; EN 61000-6-4 |
| Szabványok/előírások | EN 50121-3-2 DNV EN 61010-2-201 |

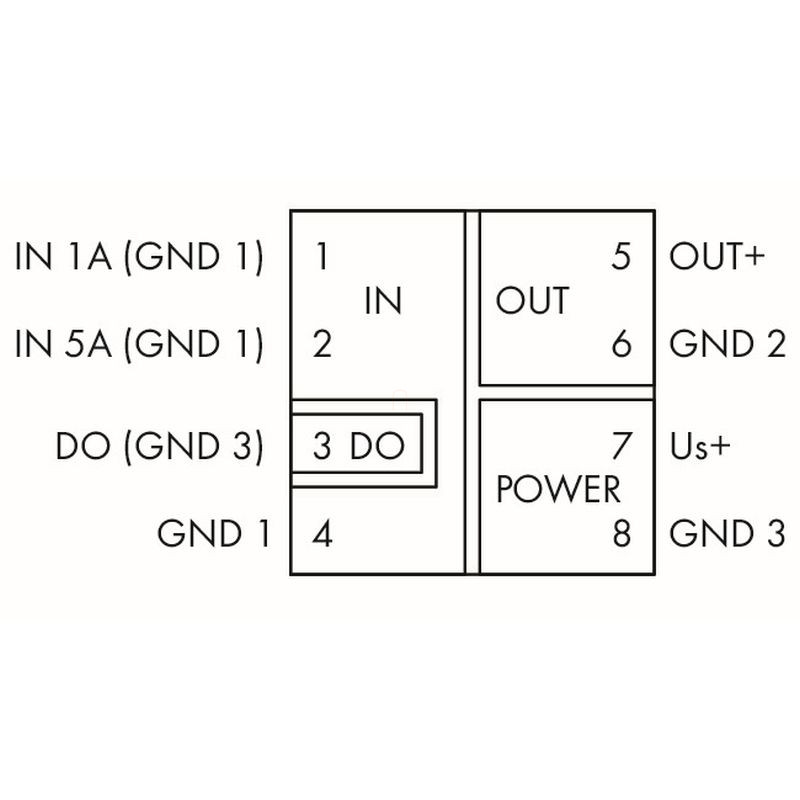

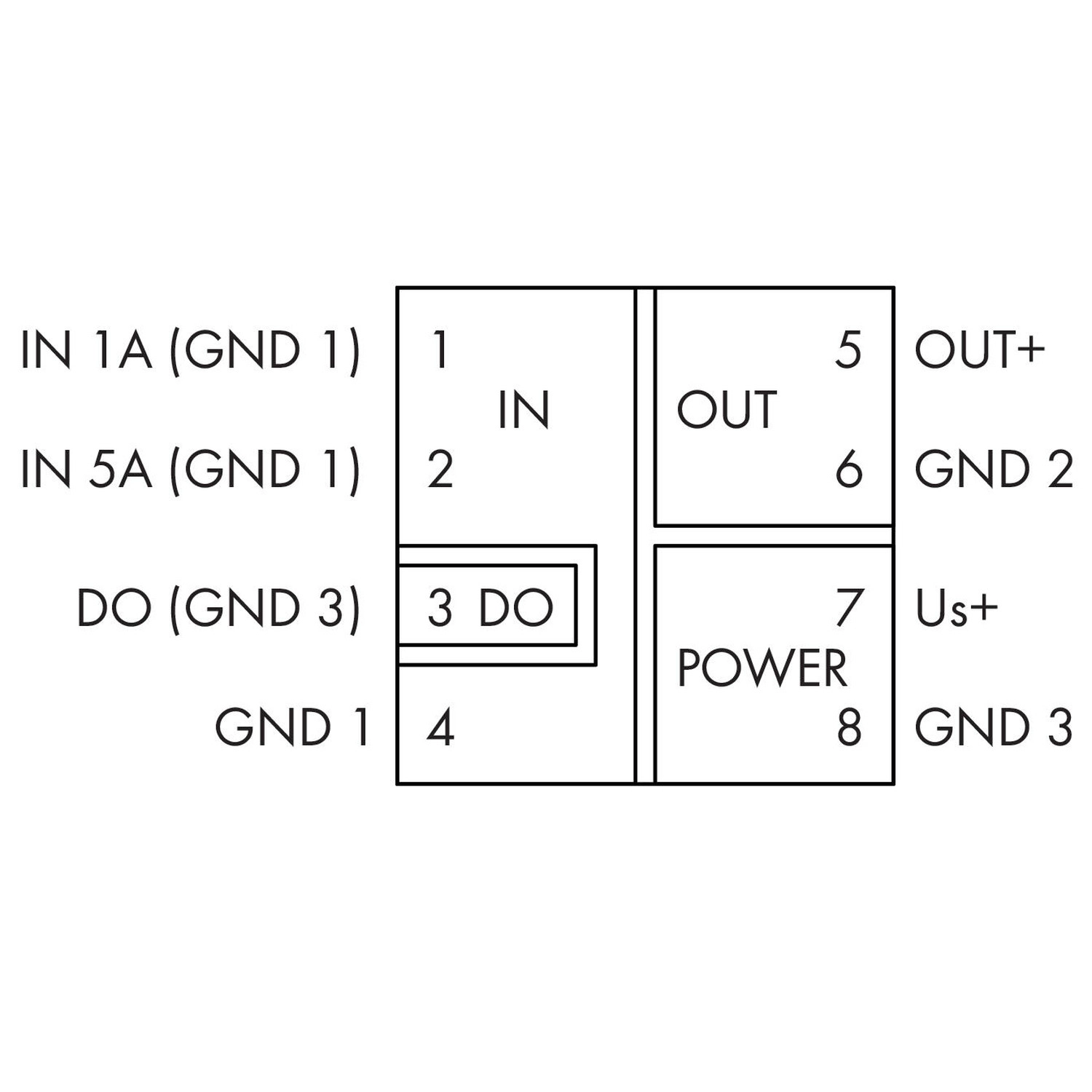

Csatlakozókiosztás
| 1 | IN 1A (GND1) |
|---|---|
| 2 | IN 5A (GND1) |
| 3 | DO (GND3) |
| 4 | GND1 |
| 5 | OUT+ |
| 6 | GND2 |
| 7 | Us+ |
| 8 | GND3 |

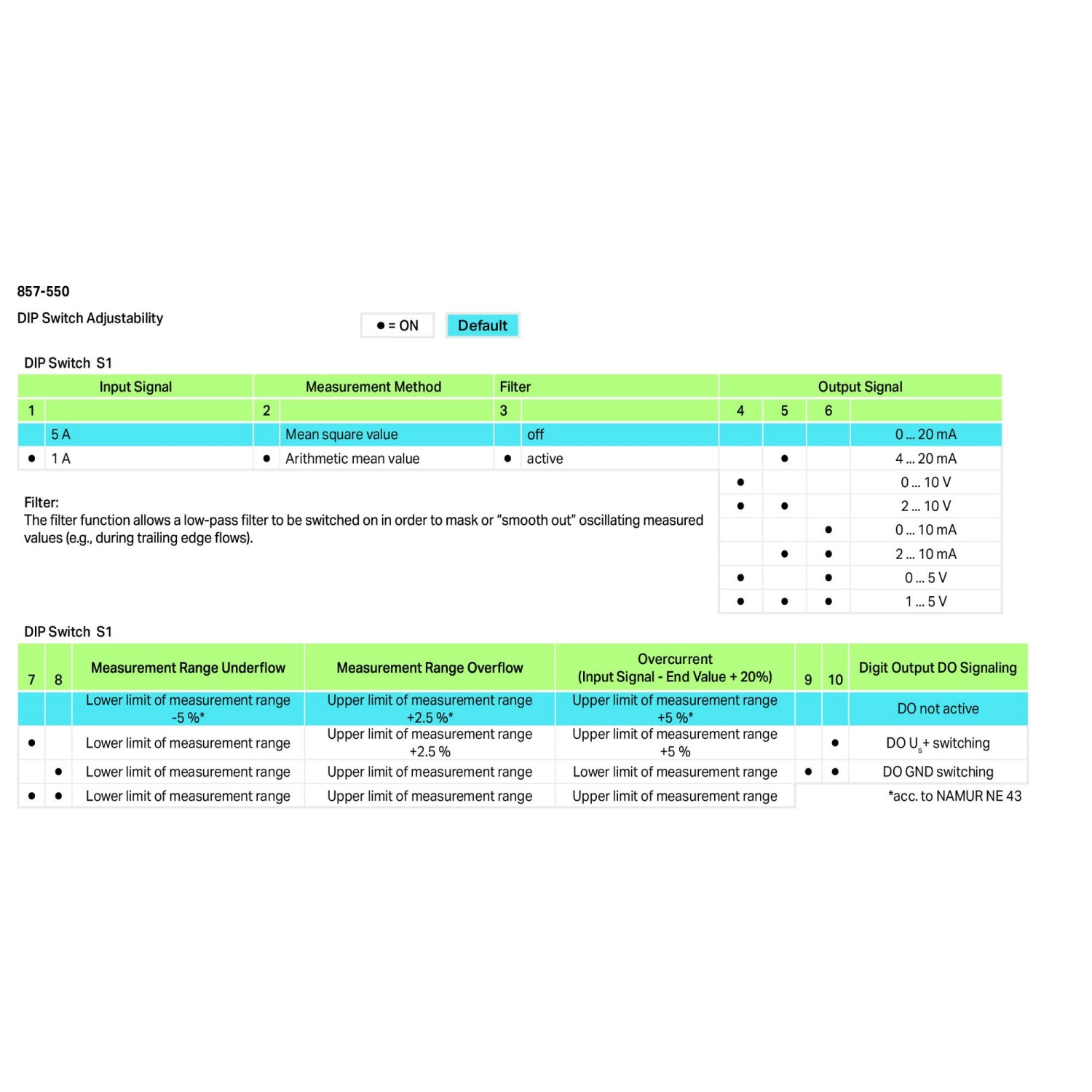

DIP-kapcsolók önálló beállításai
| 1. kapcsoló | OFF: 5 A; ON: 1 A. |
|---|---|
| 3. kapcsoló | OFF: szűrő kikapcsolva; ON: szűrő bekapcsolva. |
| 4/5/6: OFF/OFF/OFF | 0–20 mA |
| 4/5/6: OFF/OFF/ON | 4–20 mA |
| 4/5/6: ON/OFF/OFF | 0–10 V |
| 4/5/6: ON/OFF/ON | 2–10 V |
| 4/5/6: OFF/ON/OFF | 0–10 mA |
| 4/5/6: OFF/ON/ON | 2–10 mA |
| 4/5/6: ON/ON/OFF | 0–5 V |
| 4/5/6: ON/ON/ON | 1–5 V |
| 7/8: OFF/OFF | Alullépés: méréstartomány-kezdőérték −5%; túllépés: méréstartomány-végérték +2,5%; túláram: méréstartomány-végérték +5% (NAMUR NE43). |
| 7/8: ON/OFF | Alullépés: méréstartomány-kezdőérték; túllépés: méréstartomány-végérték +2,5%; túláram: méréstartomány-végérték +5%. |
| 7/8: OFF/ON | Alullépés: méréstartomány-kezdőérték; túllépés és túláram: méréstartomány-végérték. |
| Túláram értelmezése | Bemeneti jel nagyobb mint a végérték +20%. |
| 9/10: OFF/OFF | Digitális kimenet nem aktív. |
| 9/10: ON/OFF | A digitális kimenet az Us+ pontra kapcsol. |
| 9/10: OFF/ON | A digitális kimenet a GND pontra kapcsol. |
| ON-jelölés | A ponttal jelölt kapcsoló ON állásban van. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03081 |
|---|---|
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) UL 508 E175199 Sec.4 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| DNV | DNV Germany GmbH DNV-CG-0339,Aug.2021 TAA00001D1 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX112692X (II 3G Ex ec IIC T4 Gc) |
| CCC | CNEX CNCA-C23-01 2020312310000210 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH - IECEX TUN14.0030X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 WAGO22UKEX004X |
| UL | Underwriters Laboratories Inc. (HAZARDOUS LOCATIONS) ANSI/ISA 12.12.01 E198726 |
Környezeti megfelelőség
| CAS-azonosítók | 1303-86-2; 1317-36-8; 7439-92-1; 75980-60-8; 79-94-7; 80-05-7 |
|---|---|
| REACH-jelöltlistás anyagok | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; 4,4′-izopropilidén-difenol (biszfenol-A); Dibór-trioxid; Ólom; Ólom-monoxid; Difenil(2,4,6-trimetil-benzoil)-foszfin-oxid |
| RoHS-megfelelőség | Megfelel, mentességekkel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | 50f64a02-d6d3-4adb-a7b9-f815da2344ad |
| SCIP; Belgium | 0e04df68-4c33-4c78-ade6-82bf60716e8f |
| SCIP; Bulgária | d1dc9f2a-4544-48c8-8c42-717ec18dc517 |
| SCIP; Csehország | 1a2ce406-9928-4d64-aeb5-27a0e58a61ff |
| SCIP; Dánia | 4e1a4190-497b-4457-98c6-445a2a2407aa |
| SCIP; Finnország | 10e56fdb-95fd-4317-8b19-0eec048887fc |
| SCIP; Franciaország | 0152e5b3-4bb3-407b-962c-95da92c8f591 |
| SCIP; Németország | 7d05eaec-2f49-4372-825c-639900cb0cfa |
| SCIP; Magyarország | 8a6d556b-a2a5-47d7-be2c-0f7f08b455aa |
| SCIP; Olaszország | 80363ecc-0750-47b3-8adc-6d8d376cb109 |
| SCIP; Hollandia | 4c0930d7-0757-44b2-a2ac-a852f21c8101 |
| SCIP; Lengyelország | e163f598-e916-448a-8e77-616fb920165c |
| SCIP; Románia | c1c27efe-e372-4fb2-b5a4-5eac757ec01f |
| SCIP; Svédország | 6a471be4-9d63-4d9d-9da5-8ddf090e997c |
Opcionális kiegészítők
| 855-4001/100-001 | Bontható áramváltó; Primer köri névleges áram: 100 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
|---|---|
| 855-3001/100-003 | Bontható áramváltó; Primer köri névleges áram: 100 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 3; Kábelhossz: 3 m |
| 855-5001/1000-000 | Bontható áramváltó; Primer köri névleges áram: 1000 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,5 VA; Pontossági osztály: 0,5; Kábelhossz: 5 m |
| 855-5101/1000-000 | Bontható áramváltó; Primer köri névleges áram: 1000 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,5 VA; Pontossági osztály: 0,5; Kábelhossz: 5 m |
| 855-5005/1000-000 | Bontható áramváltó; Primer köri névleges áram: 1000 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 0,5 VA; Pontossági osztály: 0,5; Kábelhossz: 3 m |
| 855-5105/1000-000 | Bontható áramváltó; Primer köri névleges áram: 1000 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 0,5 VA; Pontossági osztály: 0,5; Kábelhossz: 3 m |
| 855-4001/150-001 | Bontható áramváltó; Primer köri névleges áram: 150 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
| 855-4005/150-101 | Bontható áramváltó; Primer köri névleges áram: 150 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 1 VA; Pontossági osztály: 1; Kábelhossz: 0,5 m |
| 855-4001/200-001 | Bontható áramváltó; Primer köri névleges áram: 200 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 0,5; Kábelhossz: 3 m |
| 855-3001/200-001 | Bontható áramváltó; Primer köri névleges áram: 200 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
| 855-4101/200-001 | Bontható áramváltó; Primer köri névleges áram: 200 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
| 855-3001/250-001 | Bontható áramváltó; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
| 855-4101/250-001 | Bontható áramváltó; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
| 855-5001/250-001 | Bontható áramváltó; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,5 VA; Pontossági osztály: 1; Kábelhossz: 5 m |
| 855-4105/250-101 | Bontható áramváltó; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 1 VA; Pontossági osztály: 1; Kábelhossz: 0,5 m |
| 855-4101/400-001 | Bontható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
| 855-5001/400-000 | Bontható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,5 VA; Pontossági osztály: 0,5; Kábelhossz: 5 m |
| 855-5005/400-001 | Bontható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 0,5 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
| 855-4105/400-101 | Bontható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 1 VA; Pontossági osztály: 1; Kábelhossz: 0,5 m |
| 855-3001/060-003 | Bontható áramváltó; Primer köri névleges áram: 60 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 3; Kábelhossz: 3 m |
| 855-5001/600-000 | Bontható áramváltó; Primer köri névleges áram: 600 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,5 VA; Pontossági osztály: 0,5; Kábelhossz: 5 m |
| 855-5005/600-000 | Bontható áramváltó; Primer köri névleges áram: 600 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 0,5 VA; Pontossági osztály: 0,5; Kábelhossz: 3 m |
| 855-301/100-201 | Dugaszolható áramváltó; Primer köri névleges áram: 100 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 2,5 VA; Pontossági osztály: 1 |
| 855-305/100-201 | Dugaszolható áramváltó; Primer köri névleges áram: 100 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 2,5 VA; Pontossági osztály: 1 |
| 855-501/1000-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 1000 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-801/1000-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 1000 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-505/1000-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 1000 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-301/150-501 | Dugaszolható áramváltó; Primer köri névleges áram: 150 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-305/150-501 | Dugaszolható áramváltó; Primer köri névleges áram: 150 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-601/1500-501 | Dugaszolható áramváltó; Primer köri névleges áram: 1500 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-605/1500-501 | Dugaszolható áramváltó; Primer köri névleges áram: 1500 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-301/200-501 | Dugaszolható áramváltó; Primer köri névleges áram: 200 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-305/200-501 | Dugaszolható áramváltó; Primer köri névleges áram: 200 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-801/2000-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 2000 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-805/2000-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 2000 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-301/250-501 | Dugaszolható áramváltó; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-401/250-501 | Dugaszolható áramváltó; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-305/250-501 | Dugaszolható áramváltó; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-405/250-501 | Dugaszolható áramváltó; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-1001/2500-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 2500 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-1005/2500-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 2500 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-2701/035-001 | Dugaszolható áramváltó; Primer köri névleges áram: 35 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1 |
| 855-301/400-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-501/400-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-401/400-501 | Dugaszolható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-305/400-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-505/400-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-405/400-501 | Dugaszolható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-301/050-103 | Dugaszolható áramváltó; Primer köri névleges áram: 50 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 1,25 VA; Pontossági osztály: 3 |
| 855-305/050-103 | Dugaszolható áramváltó; Primer köri névleges áram: 50 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 1,25 VA; Pontossági osztály: 3 |
| 855-301/060-101 | Dugaszolható áramváltó; Primer köri névleges áram: 60 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 1,25 VA; Pontossági osztály: 1 |
| 855-305/060-101 | Dugaszolható áramváltó; Primer köri névleges áram: 60 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 1,25 VA; Pontossági osztály: 1 |
| 855-301/600-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 600 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-401/600-501 | Dugaszolható áramváltó; Primer köri névleges áram: 600 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-501/600-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 600 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-305/600-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 600 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-505/600-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 600 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-2701/064-001 | Dugaszolható áramváltó; Primer köri névleges áram: 64 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1 |
| 855-301/075-201 | Dugaszolható áramváltó; Primer köri névleges áram: 75 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 2,5 VA; Pontossági osztály: 1 |
| 855-305/075-201 | Dugaszolható áramváltó; Primer köri névleges áram: 75 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 2,5 VA; Pontossági osztály: 1 |
| 855-501/800-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 800 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-505/800-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 800 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-305/300-501 | Dugaszolható áramváltó; Primer köri névleges áram 300 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-405/750-501 | Dugaszolható áramváltó; Primer köri névleges áram 750 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 281-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 859-410/000-006 | Áthidaló; Áthidalási ponthoz; 10 irányú; szigetelt; kék |
| 859-410/000-005 | Áthidaló; Áthidalási ponthoz; 10 irányú; szigetelt; piros |
| 859-410/000-029 | Áthidaló; Áthidalási ponthoz; 10 irányú; szigetelt; sárga |
| 859-410 | Áthidaló; Áthidalási ponthoz; 10 irányú; szigetelt; világosszürke |
| 859-402/000-006 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; kék |
| 859-402/000-005 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; piros |
| 859-402/000-029 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; sárga |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 859-403/000-006 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; kék |
| 859-403/000-005 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; piros |
| 859-403/000-029 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; sárga |
| 859-403 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; világosszürke |
| 859-404/000-006 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; kék |
| 859-404/000-005 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; piros |
| 859-404/000-029 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; sárga |
| 859-404 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; világosszürke |
| 859-405/000-006 | Áthidaló; Áthidalási ponthoz; 5 irányú; szigetelt; kék |
| 859-405/000-005 | Áthidaló; Áthidalási ponthoz; 5 irányú; szigetelt; piros |
| 859-405/000-029 | Áthidaló; Áthidalási ponthoz; 5 irányú; szigetelt; sárga |
| 859-405 | Áthidaló; Áthidalási ponthoz; 5 irányú; szigetelt; világosszürke |
| 859-406/000-006 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; kék |
| 859-406/000-005 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; piros |
| 859-406/000-029 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; sárga |
| 859-406 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; világosszürke |
| 859-407/000-006 | Áthidaló; Áthidalási ponthoz; 7 irányú; szigetelt; kék |
| 859-407/000-005 | Áthidaló; Áthidalási ponthoz; 7 irányú; szigetelt; piros |
| 859-407/000-029 | Áthidaló; Áthidalási ponthoz; 7 irányú; szigetelt; sárga |
| 859-407 | Áthidaló; Áthidalási ponthoz; 7 irányú; szigetelt; világosszürke |
| 859-408/000-006 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; kék |
| 859-408/000-005 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; piros |
| 859-408/000-029 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; sárga |
| 859-408 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; világosszürke |
| 859-409/000-006 | Áthidaló; Áthidalási ponthoz; 9 irányú; szigetelt; kék |
| 859-409/000-005 | Áthidaló; Áthidalási ponthoz; 9 irányú; szigetelt; piros |
| 859-409/000-029 | Áthidaló; Áthidalási ponthoz; 9 irányú; szigetelt; sárga |
| 859-409 | Áthidaló; Áthidalási ponthoz; 9 irányú; szigetelt; világosszürke |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-197 | Csavar nélküli végrögzítő; 14 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 857-980 | Interfészadapter; 16 pólusú; analóg |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-566 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 50 (2x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; feliratozott; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; feliratozott; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; feliratozott; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-506 | WMB-jelölőkártya; kártyaként; feliratozott; 41 ... 50 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer nyomtatóhoz; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 750-923 | Konfigurációs kábel; USB-csatlakozó; Hossz 2,5 m |
| 750-923/000-001 | Konfigurációs kábel; USB-csatlakozó; Hossz 5 m |
| 855-1851/350-000 | áram- és feszültségérintkező 185 mm²-ig; Primer köri névleges áram: 350 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 0,5; biztosított |
| 855-501/150-000 | áram- és feszültségérintkező 50 mm²-ig; Primer köri névleges áram: 150 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 0,5; biztosított |
| 855-951/250-000 | áram- és feszültségérintkező 95 mm²-ig; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 0,5; biztosított |
| 857-304 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 váltóérintkezővel; Tartós határáram: 6 A; Sárga állapot-visszajelző; Modulszélesség: 6 mm; szürke |
| 857-979 | Táp- és átkötőmodul |
| 787-2852 | Kapcsolóüzemű tápegység; 1 fázis; 24 VDC kimeneti feszültség; 1 A kimeneti áram |
| 209-191 | Elválasztólap a 180°-kal váltakozó felszerelési példához. |
Biztonság és előkészítés
| Szakember | A készüléket megfelelően képzett villamos szakember szerelheti és helyezheti üzembe, az EN 50110-1/-2 és IEC 60364 előírásai szerint. |
|---|---|
| Feszültségmentesítés | Szerelés, javítás és karbantartás előtt kapcsolj le minden tápfeszültséget. |
| Átvételi ellenőrzés | Ellenőrizd a szállítási sérüléseket; mechanikailag sérült készüléket ne helyezz üzembe. |
| ESD-védelem | A személyek, a munkahely és a csomagolás megfelelő földelésével előzd meg az elektrosztatikus kisülést. |
| Elhelyezés | Csak száraz beltérben használd; a megfelelő érintésvédelmet a berendezés kialakítója biztosítja. |
| Forró felület | Érintés előtt hagyd lehűlni a készüléket. |
| Kiegészítő burkolat | A nyitott készüléket olyan kiegészítő burkolatba kell szerelni, amely csak jogosult személyeknek, szerszámmal nyitható, biztosítja a szükséges szennyezettségi fokot, az érintés- és UV-védelmet, a tűz továbbterjedésének gátlását és a mechanikai stabilitást. |
| Leválasztás és túláramvédelem | A rendszeroldali leválasztó és túláramvédelem legyen a készülék közelében, kezelhető helyen; a kikapcsolt állás legyen egyértelműen jelölve. |
| Tisztítás | Száraz vagy vízzel nedvesített kendőt használj; súrolószer, alkohol és aceton nem használható. |
| Szerelési és beállítási hőmérséklet | Szerelést, beállítást és karbantartást −25 … +50 °C között végezz. |
| Veszélyes aktív részek | A bemenetet és kimenetet minden veszélyes aktív résztől biztonságosan el kell választani. |
DIN-sínes felszerelés és eltávolítás
| 1. Rögzítés | Pattintsd a készüléket szerszám nélkül a DIN 35 sínre, az EN 60715 szerint. |
|---|---|
| 2. Biztosítás | A modulsor elején és végén elhelyezett végbak biztosítja a rögzítést; a megadott példa a 249-116. |
| Váltakozó szerelés | Ha a készülékeket felváltva 180°-kal elfordítva szereled, a szomszédos csatlakozási pontok közé 209-191 elválasztólapot kell helyezni. |
| Eltávolítás | Működtetőszerszámmal oldd ki a rögzítőlábat, majd billentsd el és vedd le a készüléket a sínről. |
Vezetékek és bekötés
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
|---|---|
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Kapocsazonosítás | A csatlakozójelölések és a készülék kapcsolási rajza szerint végezd a bekötést. |
| 1. Kapocs nyitása | A működtetőszerszámmal nyisd a kapcsot. |
| 2. Vezeték behelyezése | Helyezd be a vezetéket a vezetéknyílásba. |
| 3. Rögzítés | Vedd ki a működtetőszerszámot; a rugós kapocs rögzíti a vezetéket. |
| Vezeték eltávolítása | Nyisd a kapcsot a működtetőszerszámmal, húzd ki a vezetéket, majd vedd ki a szerszámot. |
| Árnyékolás | Az analóg kimeneti jelekhez kizárólag árnyékolt jelvezetéket használj. |
859-es közösítés
| Szerelési sorrend | A 859-es sorozatú áthidalókat a vezetékek bekötése előtt helyezd be, és ütközésig pattintsd a helyükre. |
|---|
DIP-kapcsoló és szoftveres beállítás
| Szoftveres konfiguráció feltétele | Ha a konfigurálószoftverrel vagy konfigurálóalkalmazással állítod be a készüléket, minden DIP-kapcsolónak OFF állásban kell lennie. |
|---|---|
| Kapcsolók kezelése | A DIP-kapcsolók állításához működtetőszerszámot használj. |
Állapotjelzés
| Zöld LED | A tápfeszültség jelen van. |
|---|---|
| Sárga LED | A digitális kimenet kapcsolt állapotban van. |
| Piros LED, 2 Hz | Méréstartomány-túllépés vagy -alullépés. |
| Piros LED, 4 Hz | Túláram. |
| Folyamatos piros LED | Készülékhiba; a készüléket vissza kell küldeni. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen készülék ez a változat?
Árammérő jelátalakító 0–1 A és 0–5 A AC/DC bemenettel, kapcsolható analóg áram- vagy feszültségkimenettel és két beállítható kapcsolási küszöbű digitális kimenettel. DIP-kapcsolóval és interfészkonfiguráló szoftverrel állítható.
Mekkora a csupaszolási hossz?
9–10 mm.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
857-550
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
64 g/db
Cikkszám
4050821226734
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 857-550 áramjel-átalakító, 0–1 A és 0–5 A AC/DC bemenet, analóg áram- és feszültségkimenet, digitális kimenet, 24 V DC, 6 mm széles, szoftveres konfiguráció műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 857-550 |
| GTIN / EAN | 4050821226734 |
| Terméktípus | Árammérő jelátalakító |
Működés és kivitel
| Funkció | Árammérő jelátalakító 0–1 A és 0–5 A AC/DC bemenettel, kapcsolható analóg áram- vagy feszültségkimenettel és két beállítható kapcsolási küszöbű digitális kimenettel. DIP-kapcsolóval és interfészkonfiguráló szoftverrel állítható. |
|---|
Konfiguráció
| Konfigurációs lehetőségek | DIP-kapcsoló WAGO interfészkonfiguráló szoftver |
|---|
Bemenet
| Bemeneti jel típusa | Áramerősség |
|---|---|
| Bemeneti jel (áram) | 0 … 1 A AC/DC (IN 1) 0 … 5 A AC/DC (IN 2) |
| Frekvencia tartomány | 16 … 400 Hz |
| Bemeneti ellenállás (árambemenet) | 47 mΩ (IN 1) 10 mΩ (IN 2) |
| Bemeneti áram (max.) | 10 A (IN 1; 5 s); 15 A (IN 2; 5 s) |
| Megszólalási küszöb | 2 mA (IN 1); 4 mA (IN 2) |
Kimenet analóg
| Kimeneti jel típusa | Áramerősség Feszültség |
|---|---|
| Kimeneti jel (feszültség) | 0 … 5 V 1 … 5 V 0 … 10 V 2 … 10 V |
| Kimeneti jel (áram) | 0 … 10 mA 2 … 10 mA 0 … 20 mA 4 … 20 mA |
| Terhelési impedancia (feszültség kimenet) | ≥ 2 kΩ |
| Terhelési impedancia (áram kimenet) | ≤ 600 Ω |
Kimenet digitális
| Kapcsolási feszültség (DO) (max.) | Alkalmazott tápfeszültség |
|---|---|
| Folyamatos áramterhelés (DO) (max.) | 100 mA (nincs belső korlátozás) |
| Kapcsolási küszöbértékek száma (DO) | 2 (beállítható) |
Jelfeldolgozás
| Mérési módszer | Valódi effektívérték-mérés (TRMS); számtani középérték |
|---|---|
| Szoftveres szűrő (beállítható) | Mozgóátlag (szűrési szint: 30) |
| Lépcsőválasz (tipikus) | 60 ms |
Mérési hiba
| Átviteli hiba (ált.) | ≤ 0,1 % a felső mérési tartományban |
|---|---|
| Átviteli hiba (max.) | ≤ 0,4 % a felső mérési tartományban |
| Hőmérsékleti együttható | ≤ 0,01 % /K |
Betáplálás
| Tápegység típusa | 24 VDC, (SELV) |
|---|---|
| Névleges tápfeszültség | 24 VDC |
| Tápfeszültség tartomány | ±30 % |
| Teljesítményfelvétel névleges tápfeszültség mellett | ≤ 40 mA (+ I_DO) |
Biztonság és védelem
| Méretezési feszültség | 300 V |
|---|---|
| Védettség | IP20 |
| Vizsgáló feszültség (bemenet/kimenet/tápellátás) | 2,5 kVAC; 50 Hz; 1 min |
Szigetelési paraméterek az EN 61010-1 szerint
| Túlfeszültség kategória | II |
|---|---|
| Szennyezettségi fok | 2 |
| Szigetelés típusa (bemenet/analóg kimenet/tápellátás) | Funkcionális szigetelés |
| Szigetelés típusa (szomszédos, azonos típusú eszközök között) | Dupla szigetelés (biztonsági szigetelés) |
| Szigetelés típusa (bármilyen típusú szomszédos eszközhöz) | Alapszigetelés |
| Szomszédos készülékek szigetelési feltétele | A szomszédos eszközök ugyanazon típusba, sorozatba tartoznak és a rögzítő sínre ugyanolyan irányban vannak egymás mellé felszerelve. Az eltérő típusú eszközökre egy végbakot (249-116) kell helyezni annak érdekében, hogy megfeleljen a megerősített szigeteléssel kapcsolatos előírásoknak. |
Csatlakozástechnikai adatok
| Csatlakozástechnika | Push-in CAGE CLAMP® |
|---|---|
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
Geometriai adatok
| Szélesség | 6 mm / 0,236 inch |
|---|---|
| Magasság | 94 mm / 3,701 inch |
| Mélység a DIN kalapsín felső részétől | 97,8 mm / 3,85 inch |
Mechanikai adatok
| Rögzítés típusa | DIN 35 kalapsín |
|---|
Anyag információk
| Szigetelőanyag | Poliamid (PA66) |
|---|---|
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,539 MJ |
| Tömeg | 64 g |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | -25 … +70 °C (egyedi elrendezés; -25 … +60 °C (tömbös elrendezés)) |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | ≥ (T_környezeti + 25 K) |
| Relatív páratartalom | 5 … 95 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
Szabványok és előírások
| Megfelelőségi jelölés | CE |
|---|---|
| EMC zavartűrés | EN 61000-6-2 |
| EMC zavarkibocsátás | EN 61000-6-3; EN 61000-6-4 |
| Szabványok/előírások | EN 50121-3-2 DNV EN 61010-2-201 |

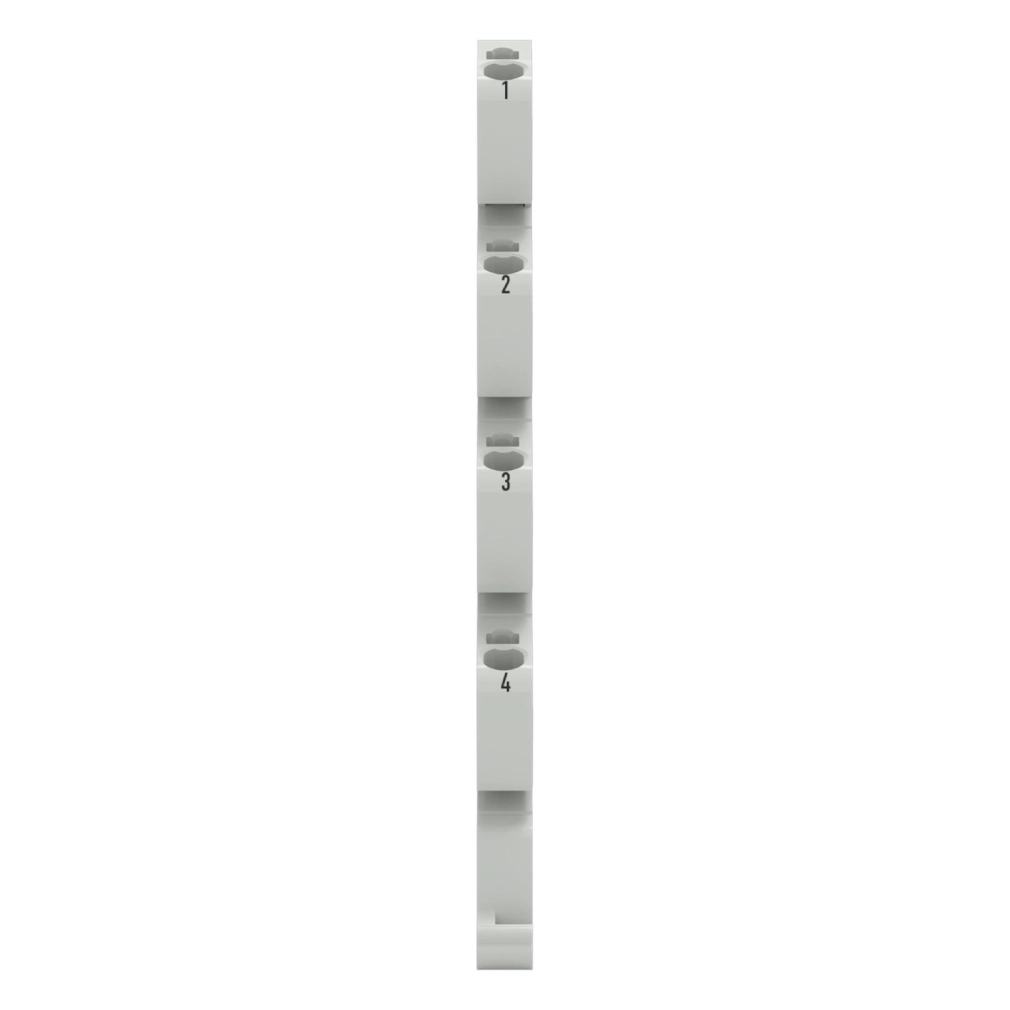

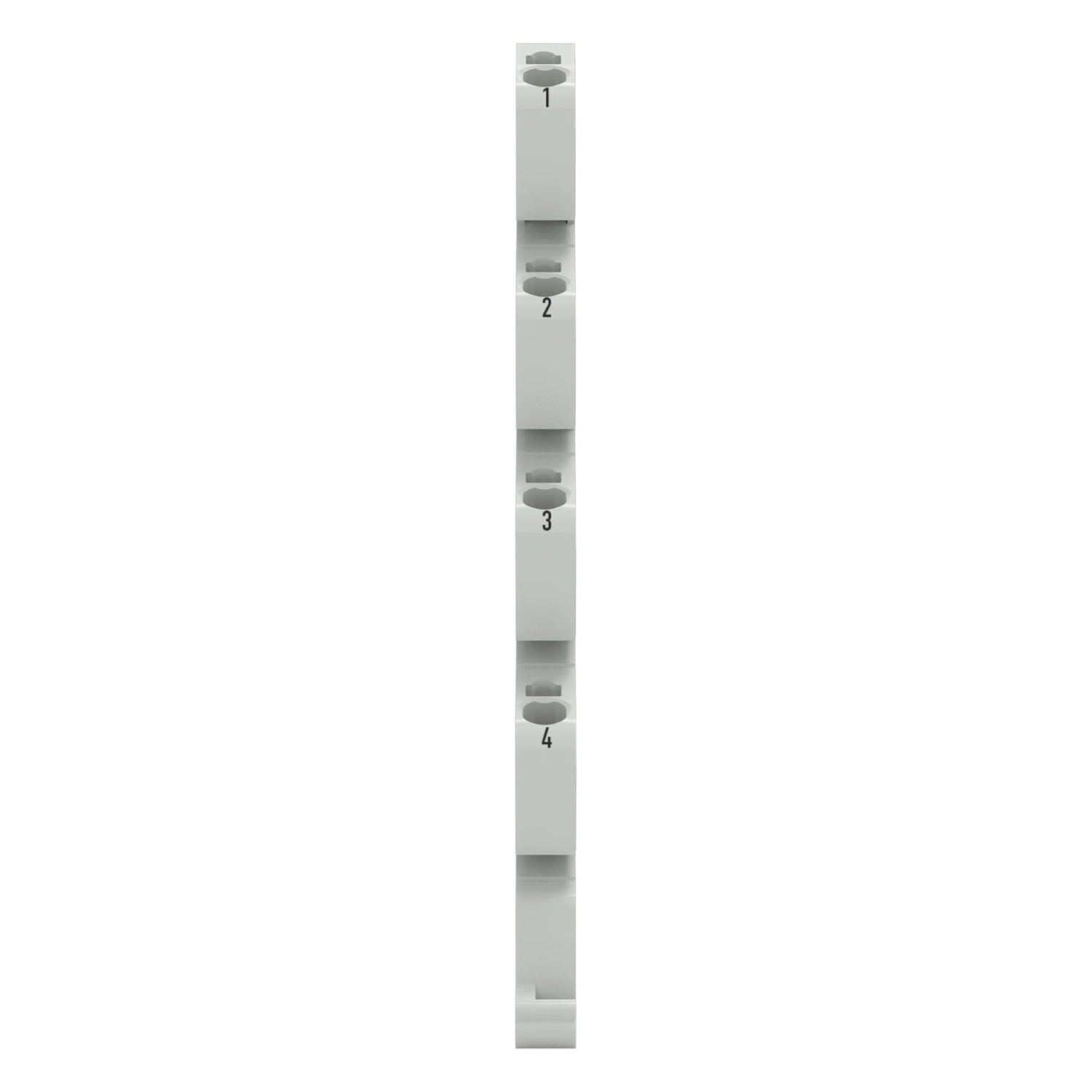

Csatlakozókiosztás
| 1 | IN 1A (GND1) |
|---|---|
| 2 | IN 5A (GND1) |
| 3 | DO (GND3) |
| 4 | GND1 |
| 5 | OUT+ |
| 6 | GND2 |
| 7 | Us+ |
| 8 | GND3 |
DIP-kapcsolók önálló beállításai
| 1. kapcsoló | OFF: 5 A; ON: 1 A. |
|---|---|
| 3. kapcsoló | OFF: szűrő kikapcsolva; ON: szűrő bekapcsolva. |
| 4/5/6: OFF/OFF/OFF | 0–20 mA |
| 4/5/6: OFF/OFF/ON | 4–20 mA |
| 4/5/6: ON/OFF/OFF | 0–10 V |
| 4/5/6: ON/OFF/ON | 2–10 V |
| 4/5/6: OFF/ON/OFF | 0–10 mA |
| 4/5/6: OFF/ON/ON | 2–10 mA |
| 4/5/6: ON/ON/OFF | 0–5 V |
| 4/5/6: ON/ON/ON | 1–5 V |
| 7/8: OFF/OFF | Alullépés: méréstartomány-kezdőérték −5%; túllépés: méréstartomány-végérték +2,5%; túláram: méréstartomány-végérték +5% (NAMUR NE43). |
| 7/8: ON/OFF | Alullépés: méréstartomány-kezdőérték; túllépés: méréstartomány-végérték +2,5%; túláram: méréstartomány-végérték +5%. |
| 7/8: OFF/ON | Alullépés: méréstartomány-kezdőérték; túllépés és túláram: méréstartomány-végérték. |
| Túláram értelmezése | Bemeneti jel nagyobb mint a végérték +20%. |
| 9/10: OFF/OFF | Digitális kimenet nem aktív. |
| 9/10: ON/OFF | A digitális kimenet az Us+ pontra kapcsol. |
| 9/10: OFF/ON | A digitális kimenet a GND pontra kapcsol. |
| ON-jelölés | A ponttal jelölt kapcsoló ON állásban van. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03081 |
|---|---|
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) UL 508 E175199 Sec.4 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| DNV | DNV Germany GmbH DNV-CG-0339,Aug.2021 TAA00001D1 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX112692X (II 3G Ex ec IIC T4 Gc) |
| CCC | CNEX CNCA-C23-01 2020312310000210 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH - IECEX TUN14.0030X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 WAGO22UKEX004X |
| UL | Underwriters Laboratories Inc. (HAZARDOUS LOCATIONS) ANSI/ISA 12.12.01 E198726 |
Környezeti megfelelőség
| CAS-azonosítók | 1303-86-2; 1317-36-8; 7439-92-1; 75980-60-8; 79-94-7; 80-05-7 |
|---|---|
| REACH-jelöltlistás anyagok | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; 4,4′-izopropilidén-difenol (biszfenol-A); Dibór-trioxid; Ólom; Ólom-monoxid; Difenil(2,4,6-trimetil-benzoil)-foszfin-oxid |
| RoHS-megfelelőség | Megfelel, mentességekkel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | 50f64a02-d6d3-4adb-a7b9-f815da2344ad |
| SCIP; Belgium | 0e04df68-4c33-4c78-ade6-82bf60716e8f |
| SCIP; Bulgária | d1dc9f2a-4544-48c8-8c42-717ec18dc517 |
| SCIP; Csehország | 1a2ce406-9928-4d64-aeb5-27a0e58a61ff |
| SCIP; Dánia | 4e1a4190-497b-4457-98c6-445a2a2407aa |
| SCIP; Finnország | 10e56fdb-95fd-4317-8b19-0eec048887fc |
| SCIP; Franciaország | 0152e5b3-4bb3-407b-962c-95da92c8f591 |
| SCIP; Németország | 7d05eaec-2f49-4372-825c-639900cb0cfa |
| SCIP; Magyarország | 8a6d556b-a2a5-47d7-be2c-0f7f08b455aa |
| SCIP; Olaszország | 80363ecc-0750-47b3-8adc-6d8d376cb109 |
| SCIP; Hollandia | 4c0930d7-0757-44b2-a2ac-a852f21c8101 |
| SCIP; Lengyelország | e163f598-e916-448a-8e77-616fb920165c |
| SCIP; Románia | c1c27efe-e372-4fb2-b5a4-5eac757ec01f |
| SCIP; Svédország | 6a471be4-9d63-4d9d-9da5-8ddf090e997c |
Opcionális kiegészítők
| 855-4001/100-001 | Bontható áramváltó; Primer köri névleges áram: 100 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
|---|---|
| 855-3001/100-003 | Bontható áramváltó; Primer köri névleges áram: 100 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 3; Kábelhossz: 3 m |
| 855-5001/1000-000 | Bontható áramváltó; Primer köri névleges áram: 1000 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,5 VA; Pontossági osztály: 0,5; Kábelhossz: 5 m |
| 855-5101/1000-000 | Bontható áramváltó; Primer köri névleges áram: 1000 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,5 VA; Pontossági osztály: 0,5; Kábelhossz: 5 m |
| 855-5005/1000-000 | Bontható áramváltó; Primer köri névleges áram: 1000 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 0,5 VA; Pontossági osztály: 0,5; Kábelhossz: 3 m |
| 855-5105/1000-000 | Bontható áramváltó; Primer köri névleges áram: 1000 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 0,5 VA; Pontossági osztály: 0,5; Kábelhossz: 3 m |
| 855-4001/150-001 | Bontható áramváltó; Primer köri névleges áram: 150 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
| 855-4005/150-101 | Bontható áramváltó; Primer köri névleges áram: 150 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 1 VA; Pontossági osztály: 1; Kábelhossz: 0,5 m |
| 855-4001/200-001 | Bontható áramváltó; Primer köri névleges áram: 200 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 0,5; Kábelhossz: 3 m |
| 855-3001/200-001 | Bontható áramváltó; Primer köri névleges áram: 200 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
| 855-4101/200-001 | Bontható áramváltó; Primer köri névleges áram: 200 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
| 855-3001/250-001 | Bontható áramváltó; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
| 855-4101/250-001 | Bontható áramváltó; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
| 855-5001/250-001 | Bontható áramváltó; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,5 VA; Pontossági osztály: 1; Kábelhossz: 5 m |
| 855-4105/250-101 | Bontható áramváltó; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 1 VA; Pontossági osztály: 1; Kábelhossz: 0,5 m |
| 855-4101/400-001 | Bontható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
| 855-5001/400-000 | Bontható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,5 VA; Pontossági osztály: 0,5; Kábelhossz: 5 m |
| 855-5005/400-001 | Bontható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 0,5 VA; Pontossági osztály: 1; Kábelhossz: 3 m |
| 855-4105/400-101 | Bontható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 1 VA; Pontossági osztály: 1; Kábelhossz: 0,5 m |
| 855-3001/060-003 | Bontható áramváltó; Primer köri névleges áram: 60 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 3; Kábelhossz: 3 m |
| 855-5001/600-000 | Bontható áramváltó; Primer köri névleges áram: 600 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,5 VA; Pontossági osztály: 0,5; Kábelhossz: 5 m |
| 855-5005/600-000 | Bontható áramváltó; Primer köri névleges áram: 600 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 0,5 VA; Pontossági osztály: 0,5; Kábelhossz: 3 m |
| 855-301/100-201 | Dugaszolható áramváltó; Primer köri névleges áram: 100 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 2,5 VA; Pontossági osztály: 1 |
| 855-305/100-201 | Dugaszolható áramváltó; Primer köri névleges áram: 100 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 2,5 VA; Pontossági osztály: 1 |
| 855-501/1000-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 1000 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-801/1000-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 1000 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-505/1000-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 1000 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-301/150-501 | Dugaszolható áramváltó; Primer köri névleges áram: 150 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-305/150-501 | Dugaszolható áramváltó; Primer köri névleges áram: 150 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-601/1500-501 | Dugaszolható áramváltó; Primer köri névleges áram: 1500 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-605/1500-501 | Dugaszolható áramváltó; Primer köri névleges áram: 1500 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-301/200-501 | Dugaszolható áramváltó; Primer köri névleges áram: 200 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-305/200-501 | Dugaszolható áramváltó; Primer köri névleges áram: 200 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-801/2000-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 2000 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-805/2000-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 2000 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-301/250-501 | Dugaszolható áramváltó; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-401/250-501 | Dugaszolható áramváltó; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-305/250-501 | Dugaszolható áramváltó; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-405/250-501 | Dugaszolható áramváltó; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-1001/2500-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 2500 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-1005/2500-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 2500 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-2701/035-001 | Dugaszolható áramváltó; Primer köri névleges áram: 35 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1 |
| 855-301/400-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-501/400-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-401/400-501 | Dugaszolható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-305/400-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-505/400-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-405/400-501 | Dugaszolható áramváltó; Primer köri névleges áram: 400 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-301/050-103 | Dugaszolható áramváltó; Primer köri névleges áram: 50 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 1,25 VA; Pontossági osztály: 3 |
| 855-305/050-103 | Dugaszolható áramváltó; Primer köri névleges áram: 50 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 1,25 VA; Pontossági osztály: 3 |
| 855-301/060-101 | Dugaszolható áramváltó; Primer köri névleges áram: 60 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 1,25 VA; Pontossági osztály: 1 |
| 855-305/060-101 | Dugaszolható áramváltó; Primer köri névleges áram: 60 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 1,25 VA; Pontossági osztály: 1 |
| 855-301/600-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 600 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-401/600-501 | Dugaszolható áramváltó; Primer köri névleges áram: 600 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-501/600-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 600 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-305/600-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 600 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-505/600-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 600 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-2701/064-001 | Dugaszolható áramváltó; Primer köri névleges áram: 64 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 1 |
| 855-301/075-201 | Dugaszolható áramváltó; Primer köri névleges áram: 75 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 2,5 VA; Pontossági osztály: 1 |
| 855-305/075-201 | Dugaszolható áramváltó; Primer köri névleges áram: 75 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 2,5 VA; Pontossági osztály: 1 |
| 855-501/800-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 800 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-505/800-1001 | Dugaszolható áramváltó; Primer köri névleges áram: 800 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 10 VA; Pontossági osztály: 1 |
| 855-305/300-501 | Dugaszolható áramváltó; Primer köri névleges áram 300 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 855-405/750-501 | Dugaszolható áramváltó; Primer köri névleges áram 750 A; Szekunder köri névleges áram: 5 A; Névleges teljesítmény 5 VA; Pontossági osztály: 1 |
| 281-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 859-410/000-006 | Áthidaló; Áthidalási ponthoz; 10 irányú; szigetelt; kék |
| 859-410/000-005 | Áthidaló; Áthidalási ponthoz; 10 irányú; szigetelt; piros |
| 859-410/000-029 | Áthidaló; Áthidalási ponthoz; 10 irányú; szigetelt; sárga |
| 859-410 | Áthidaló; Áthidalási ponthoz; 10 irányú; szigetelt; világosszürke |
| 859-402/000-006 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; kék |
| 859-402/000-005 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; piros |
| 859-402/000-029 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; sárga |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 859-403/000-006 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; kék |
| 859-403/000-005 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; piros |
| 859-403/000-029 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; sárga |
| 859-403 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; világosszürke |
| 859-404/000-006 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; kék |
| 859-404/000-005 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; piros |
| 859-404/000-029 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; sárga |
| 859-404 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; világosszürke |
| 859-405/000-006 | Áthidaló; Áthidalási ponthoz; 5 irányú; szigetelt; kék |
| 859-405/000-005 | Áthidaló; Áthidalási ponthoz; 5 irányú; szigetelt; piros |
| 859-405/000-029 | Áthidaló; Áthidalási ponthoz; 5 irányú; szigetelt; sárga |
| 859-405 | Áthidaló; Áthidalási ponthoz; 5 irányú; szigetelt; világosszürke |
| 859-406/000-006 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; kék |
| 859-406/000-005 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; piros |
| 859-406/000-029 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; sárga |
| 859-406 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; világosszürke |
| 859-407/000-006 | Áthidaló; Áthidalási ponthoz; 7 irányú; szigetelt; kék |
| 859-407/000-005 | Áthidaló; Áthidalási ponthoz; 7 irányú; szigetelt; piros |
| 859-407/000-029 | Áthidaló; Áthidalási ponthoz; 7 irányú; szigetelt; sárga |
| 859-407 | Áthidaló; Áthidalási ponthoz; 7 irányú; szigetelt; világosszürke |
| 859-408/000-006 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; kék |
| 859-408/000-005 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; piros |
| 859-408/000-029 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; sárga |
| 859-408 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; világosszürke |
| 859-409/000-006 | Áthidaló; Áthidalási ponthoz; 9 irányú; szigetelt; kék |
| 859-409/000-005 | Áthidaló; Áthidalási ponthoz; 9 irányú; szigetelt; piros |
| 859-409/000-029 | Áthidaló; Áthidalási ponthoz; 9 irányú; szigetelt; sárga |
| 859-409 | Áthidaló; Áthidalási ponthoz; 9 irányú; szigetelt; világosszürke |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-197 | Csavar nélküli végrögzítő; 14 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 857-980 | Interfészadapter; 16 pólusú; analóg |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-566 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 50 (2x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; feliratozott; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; feliratozott; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; feliratozott; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-506 | WMB-jelölőkártya; kártyaként; feliratozott; 41 ... 50 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer nyomtatóhoz; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 750-923 | Konfigurációs kábel; USB-csatlakozó; Hossz 2,5 m |
| 750-923/000-001 | Konfigurációs kábel; USB-csatlakozó; Hossz 5 m |
| 855-1851/350-000 | áram- és feszültségérintkező 185 mm²-ig; Primer köri névleges áram: 350 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 0,5; biztosított |
| 855-501/150-000 | áram- és feszültségérintkező 50 mm²-ig; Primer köri névleges áram: 150 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 0,5; biztosított |
| 855-951/250-000 | áram- és feszültségérintkező 95 mm²-ig; Primer köri névleges áram: 250 A; Szekunder köri névleges áram: 1 A; Névleges teljesítmény 0,2 VA; Pontossági osztály: 0,5; biztosított |
| 857-304 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 váltóérintkezővel; Tartós határáram: 6 A; Sárga állapot-visszajelző; Modulszélesség: 6 mm; szürke |
| 857-979 | Táp- és átkötőmodul |
| 787-2852 | Kapcsolóüzemű tápegység; 1 fázis; 24 VDC kimeneti feszültség; 1 A kimeneti áram |
| 209-191 | Elválasztólap a 180°-kal váltakozó felszerelési példához. |
Biztonság és előkészítés
| Szakember | A készüléket megfelelően képzett villamos szakember szerelheti és helyezheti üzembe, az EN 50110-1/-2 és IEC 60364 előírásai szerint. |
|---|---|
| Feszültségmentesítés | Szerelés, javítás és karbantartás előtt kapcsolj le minden tápfeszültséget. |
| Átvételi ellenőrzés | Ellenőrizd a szállítási sérüléseket; mechanikailag sérült készüléket ne helyezz üzembe. |
| ESD-védelem | A személyek, a munkahely és a csomagolás megfelelő földelésével előzd meg az elektrosztatikus kisülést. |
| Elhelyezés | Csak száraz beltérben használd; a megfelelő érintésvédelmet a berendezés kialakítója biztosítja. |
| Forró felület | Érintés előtt hagyd lehűlni a készüléket. |
| Kiegészítő burkolat | A nyitott készüléket olyan kiegészítő burkolatba kell szerelni, amely csak jogosult személyeknek, szerszámmal nyitható, biztosítja a szükséges szennyezettségi fokot, az érintés- és UV-védelmet, a tűz továbbterjedésének gátlását és a mechanikai stabilitást. |
| Leválasztás és túláramvédelem | A rendszeroldali leválasztó és túláramvédelem legyen a készülék közelében, kezelhető helyen; a kikapcsolt állás legyen egyértelműen jelölve. |
| Tisztítás | Száraz vagy vízzel nedvesített kendőt használj; súrolószer, alkohol és aceton nem használható. |
| Szerelési és beállítási hőmérséklet | Szerelést, beállítást és karbantartást −25 … +50 °C között végezz. |
| Veszélyes aktív részek | A bemenetet és kimenetet minden veszélyes aktív résztől biztonságosan el kell választani. |
DIN-sínes felszerelés és eltávolítás
| 1. Rögzítés | Pattintsd a készüléket szerszám nélkül a DIN 35 sínre, az EN 60715 szerint. |
|---|---|
| 2. Biztosítás | A modulsor elején és végén elhelyezett végbak biztosítja a rögzítést; a megadott példa a 249-116. |
| Váltakozó szerelés | Ha a készülékeket felváltva 180°-kal elfordítva szereled, a szomszédos csatlakozási pontok közé 209-191 elválasztólapot kell helyezni. |
| Eltávolítás | Működtetőszerszámmal oldd ki a rögzítőlábat, majd billentsd el és vedd le a készüléket a sínről. |
Vezetékek és bekötés
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
|---|---|
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Kapocsazonosítás | A csatlakozójelölések és a készülék kapcsolási rajza szerint végezd a bekötést. |
| 1. Kapocs nyitása | A működtetőszerszámmal nyisd a kapcsot. |
| 2. Vezeték behelyezése | Helyezd be a vezetéket a vezetéknyílásba. |
| 3. Rögzítés | Vedd ki a működtetőszerszámot; a rugós kapocs rögzíti a vezetéket. |
| Vezeték eltávolítása | Nyisd a kapcsot a működtetőszerszámmal, húzd ki a vezetéket, majd vedd ki a szerszámot. |
| Árnyékolás | Az analóg kimeneti jelekhez kizárólag árnyékolt jelvezetéket használj. |
859-es közösítés
| Szerelési sorrend | A 859-es sorozatú áthidalókat a vezetékek bekötése előtt helyezd be, és ütközésig pattintsd a helyükre. |
|---|
DIP-kapcsoló és szoftveres beállítás
| Szoftveres konfiguráció feltétele | Ha a konfigurálószoftverrel vagy konfigurálóalkalmazással állítod be a készüléket, minden DIP-kapcsolónak OFF állásban kell lennie. |
|---|---|
| Kapcsolók kezelése | A DIP-kapcsolók állításához működtetőszerszámot használj. |
Állapotjelzés
| Zöld LED | A tápfeszültség jelen van. |
|---|---|
| Sárga LED | A digitális kimenet kapcsolt állapotban van. |
| Piros LED, 2 Hz | Méréstartomány-túllépés vagy -alullépés. |
| Piros LED, 4 Hz | Túláram. |
| Folyamatos piros LED | Készülékhiba; a készüléket vissza kell küldeni. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85437090300 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 41113630 |
|---|---|
| eCl@ss 10.0 | 27-21-01-23 |
| eCl@ss 9.0 | 27-21-01-23 |
| ETIM 9.0 | EC002475 |
| ETIM 10.0 | EC002475 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

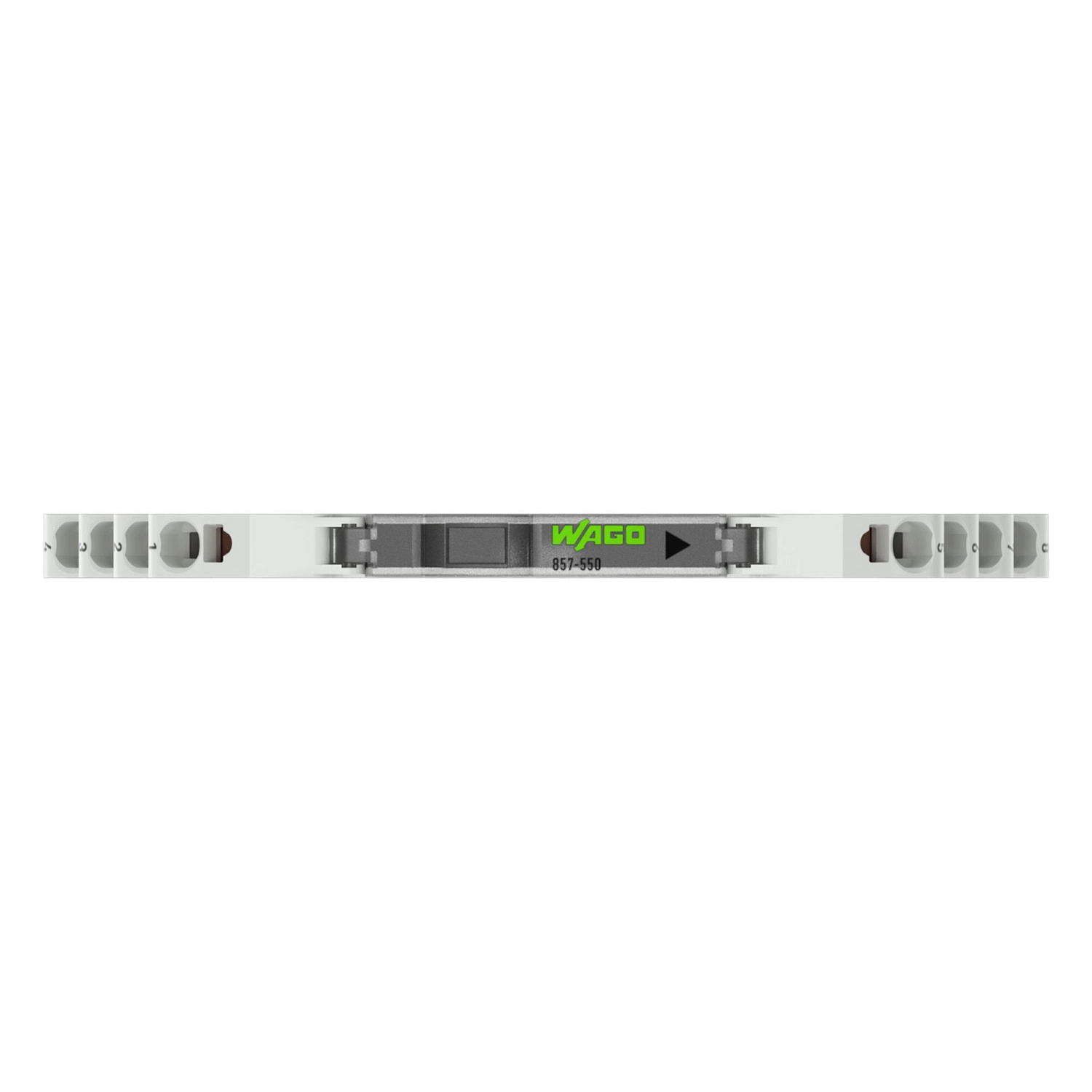

Wago 857-550 áramjel-átalakító, 0–1 A és 0–5 A AC/DC bemenet, analóg áram- és feszültségkimenet, digitális kimenet, 24 V DC, 6 mm széles, szoftveres konfiguráció használati útmutató
Biztonság és előkészítés
| Szakember | A készüléket megfelelően képzett villamos szakember szerelheti és helyezheti üzembe, az EN 50110-1/-2 és IEC 60364 előírásai szerint. |
|---|---|
| Feszültségmentesítés | Szerelés, javítás és karbantartás előtt kapcsolj le minden tápfeszültséget. |
| Átvételi ellenőrzés | Ellenőrizd a szállítási sérüléseket; mechanikailag sérült készüléket ne helyezz üzembe. |
| ESD-védelem | A személyek, a munkahely és a csomagolás megfelelő földelésével előzd meg az elektrosztatikus kisülést. |
| Elhelyezés | Csak száraz beltérben használd; a megfelelő érintésvédelmet a berendezés kialakítója biztosítja. |
| Forró felület | Érintés előtt hagyd lehűlni a készüléket. |
| Kiegészítő burkolat | A nyitott készüléket olyan kiegészítő burkolatba kell szerelni, amely csak jogosult személyeknek, szerszámmal nyitható, biztosítja a szükséges szennyezettségi fokot, az érintés- és UV-védelmet, a tűz továbbterjedésének gátlását és a mechanikai stabilitást. |
| Leválasztás és túláramvédelem | A rendszeroldali leválasztó és túláramvédelem legyen a készülék közelében, kezelhető helyen; a kikapcsolt állás legyen egyértelműen jelölve. |
| Tisztítás | Száraz vagy vízzel nedvesített kendőt használj; súrolószer, alkohol és aceton nem használható. |
| Szerelési és beállítási hőmérséklet | Szerelést, beállítást és karbantartást −25 … +50 °C között végezz. |
| Veszélyes aktív részek | A bemenetet és kimenetet minden veszélyes aktív résztől biztonságosan el kell választani. |
DIN-sínes felszerelés és eltávolítás
| 1. Rögzítés | Pattintsd a készüléket szerszám nélkül a DIN 35 sínre, az EN 60715 szerint. |
|---|---|
| 2. Biztosítás | A modulsor elején és végén elhelyezett végbak biztosítja a rögzítést; a megadott példa a 249-116. |
| Váltakozó szerelés | Ha a készülékeket felváltva 180°-kal elfordítva szereled, a szomszédos csatlakozási pontok közé 209-191 elválasztólapot kell helyezni. |
| Eltávolítás | Működtetőszerszámmal oldd ki a rögzítőlábat, majd billentsd el és vedd le a készüléket a sínről. |
Vezetékek és bekötés
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
|---|---|
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Kapocsazonosítás | A csatlakozójelölések és a készülék kapcsolási rajza szerint végezd a bekötést. |
| 1. Kapocs nyitása | A működtetőszerszámmal nyisd a kapcsot. |
| 2. Vezeték behelyezése | Helyezd be a vezetéket a vezetéknyílásba. |
| 3. Rögzítés | Vedd ki a működtetőszerszámot; a rugós kapocs rögzíti a vezetéket. |
| Vezeték eltávolítása | Nyisd a kapcsot a működtetőszerszámmal, húzd ki a vezetéket, majd vedd ki a szerszámot. |
| Árnyékolás | Az analóg kimeneti jelekhez kizárólag árnyékolt jelvezetéket használj. |
859-es közösítés
| Szerelési sorrend | A 859-es sorozatú áthidalókat a vezetékek bekötése előtt helyezd be, és ütközésig pattintsd a helyükre. |
|---|
DIP-kapcsoló és szoftveres beállítás
| Szoftveres konfiguráció feltétele | Ha a konfigurálószoftverrel vagy konfigurálóalkalmazással állítod be a készüléket, minden DIP-kapcsolónak OFF állásban kell lennie. |
|---|---|
| Kapcsolók kezelése | A DIP-kapcsolók állításához működtetőszerszámot használj. |
Állapotjelzés
| Zöld LED | A tápfeszültség jelen van. |
|---|---|
| Sárga LED | A digitális kimenet kapcsolt állapotban van. |
| Piros LED, 2 Hz | Méréstartomány-túllépés vagy -alullépés. |
| Piros LED, 4 Hz | Túláram. |
| Folyamatos piros LED | Készülékhiba; a készüléket vissza kell küldeni. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
