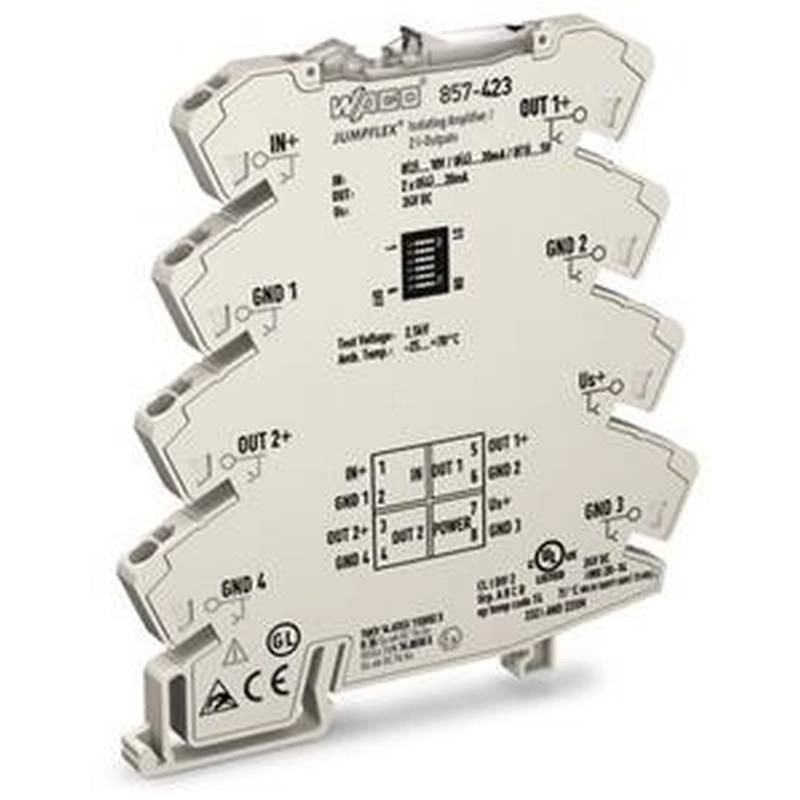

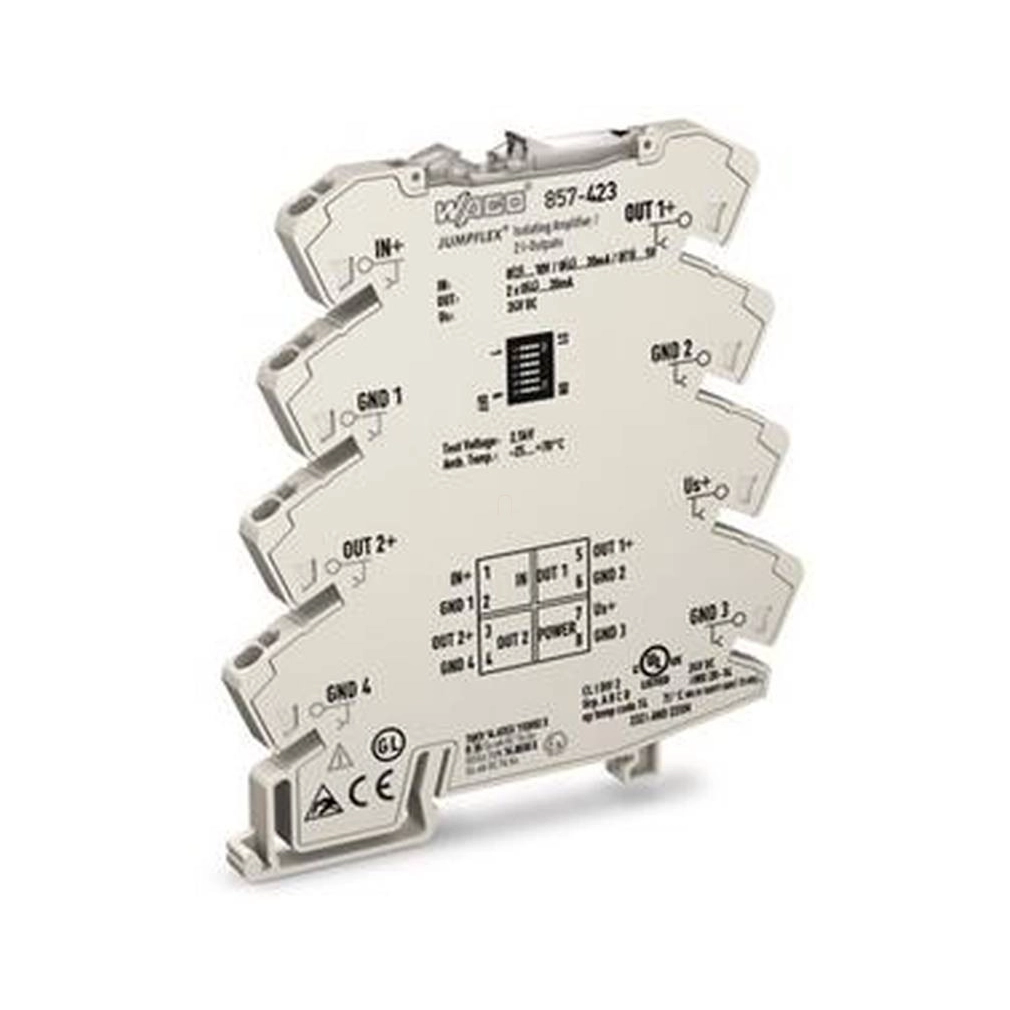

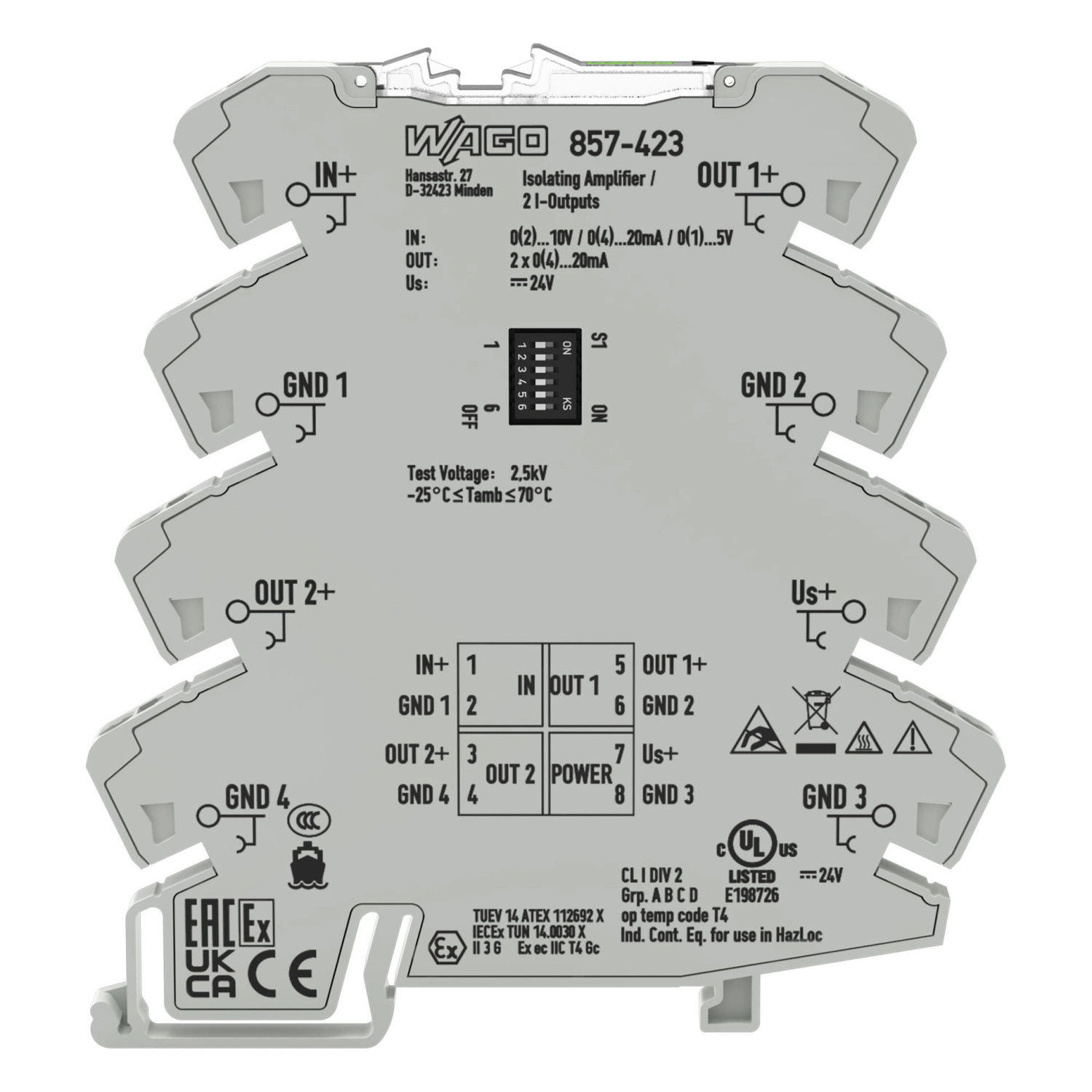

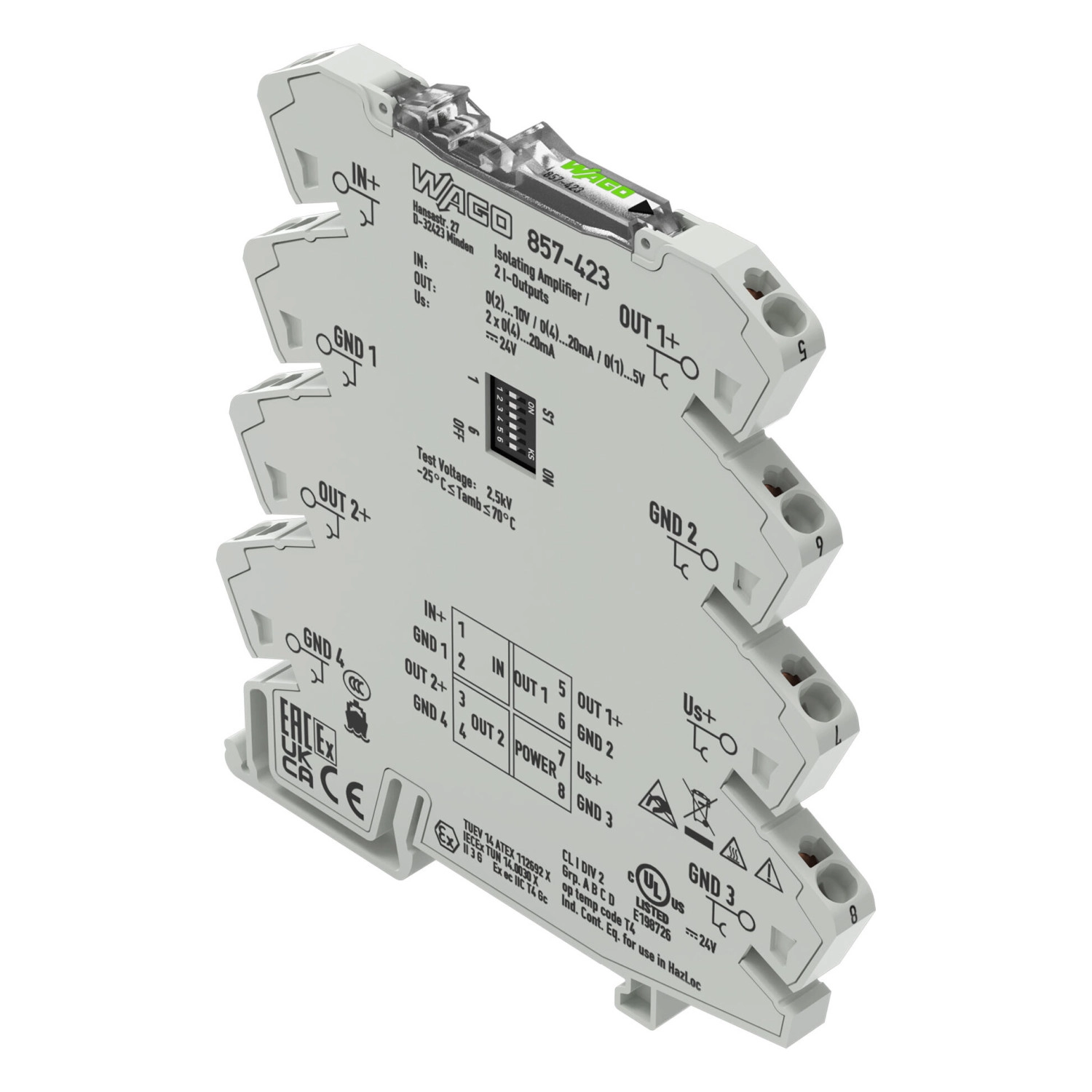

Wago 857-423 jelosztó leválasztó erősítő, feszültség- és áramjelbemenet, 2 konfigurálható áramkimenet, négyutas leválasztás, 24 V DC, 6 mm széles, 2,5 mm²
RRP:158 874 Ft
157 285 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
136 989 Ft
nettó 107 865 Ft
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

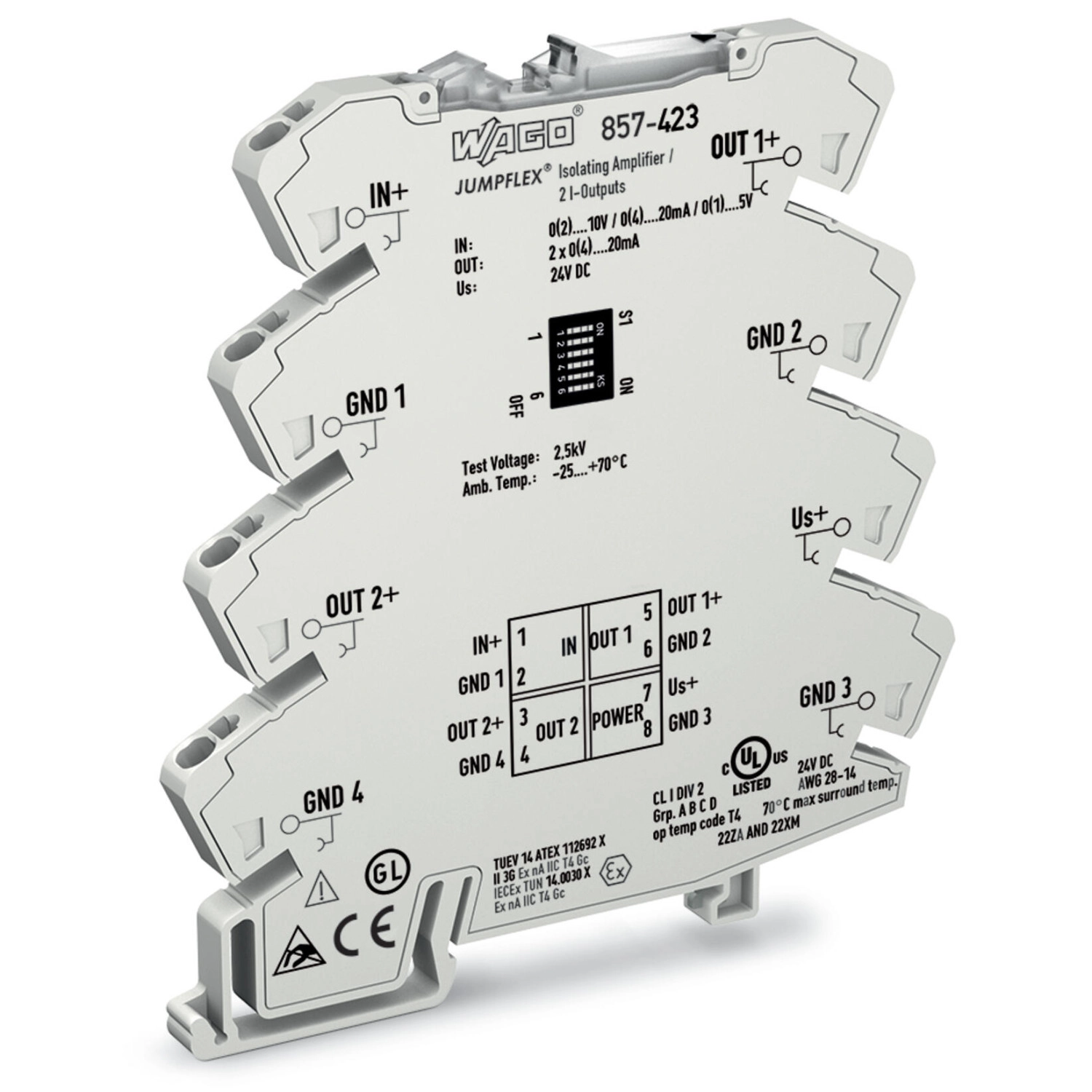

Tulajdonságok: Ez a jelosztó átalakítja, felerősíti, megszűri és elektromosan leválasztja a szabványos analóg jeleket. Jellemzők: Két konfigurálható áramkimenet Kalibrált mérési tartomány változtatása Kapcsolható frekvenciakorlát Biztonságos, négyutas leválasztás, 2,5 kV-os vizsgálófeszültséggel az EN 61140 szerint
A Wago 857-423 két konfigurálható áramkimenettel rendelkező jelosztó analóg áram- és feszültségjelekhez. Szélessége 6 mm, tápellátása 24 V DC; DIN35-sínre szerelhető.
Villamos, csatlakozási és környezeti adatok
| Konfigurációs lehetőségek | DIP-kapcsoló |
|---|---|
| Bemeneti jel típusa | Feszültség; áramerősség |
| Bemeneti feszültségjel | 0–5 V; 1–5 V; 0–10 V; 2–10 V; kalibrált, átkapcsolható. |
| Bemeneti áramjel | 0–20 mA; 4–20 mA; kalibrált, átkapcsolható. |
| Árambemenet ellenállása | ≤ 50 Ω |
| Bemeneti ellenállás (feszültség bemenet) | ≥ 100 kΩ |
| Kimeneti jel típusa | Áramerősség |
| Kimeneti áramjel | 0–20 mA; 4–20 mA; kalibrált, átkapcsolható. |
| Terhelési impedancia (áram kimenet) | ≤ 300 Ω csatornánként |
| Frekvencia korlátozás | 100 Hz / 1 kHz (DIP kapcsolóval konfigurálható) |
| Jellemző lépcsőválaszidő | 3,5 ms (100 Hz) 300 µs (1 kHz) |
| Átviteli hiba (ált.) | ≤ 0,1 % a felső mérési tartományban |
| Átviteli hiba (max.) | ≤ 0,2 % a felső mérési tartományban |
| Átviteli hiba zavarhatás alatt | ≤ 10 % |
| Hőmérsékleti együttható | ≤ 0,01 % /K |
| Tápegység típusa | 24 V DC |
| Névleges tápfeszültség US | 24 V DC |
| Tápfeszültség tartomány | ±30 % |
| Áramfelvétel névleges tápfeszültség mellett | ≤ 35 mA |
| Méretezési feszültség | 300 V |
| Védelmi osztály | IP20 |
| Túlfeszültség kategória | II |
| Szennyezettségi fok | 2 |
| Szigetelés típusa (bemenet/analóg kimenet 1/analóg kimenet 2/tápellátás) | Megerősített szigetelés (biztonsági szigetelés) |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Kábeltípus | Árnyékolt vezeték |

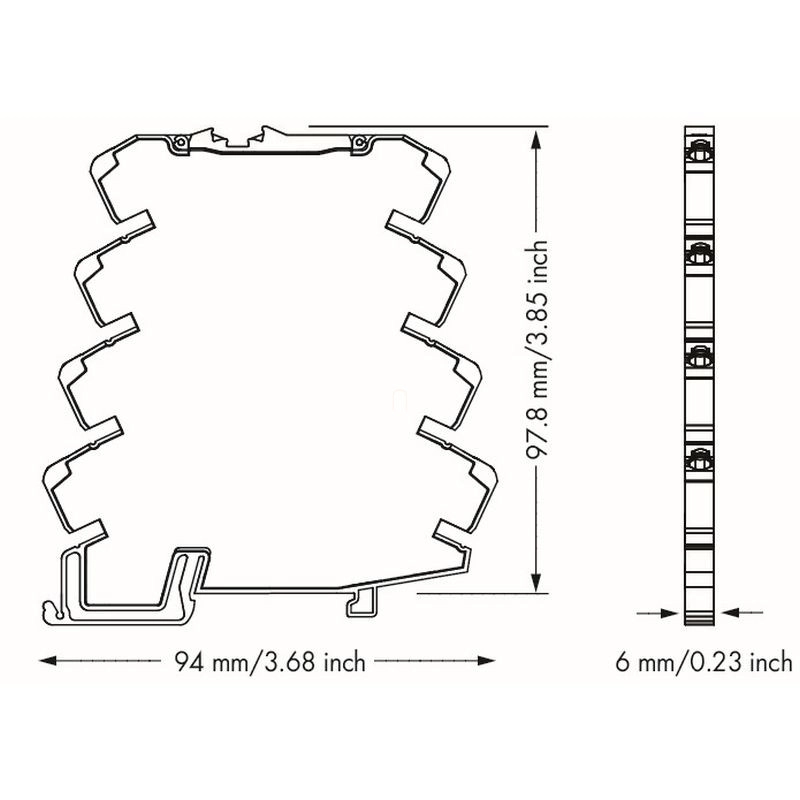

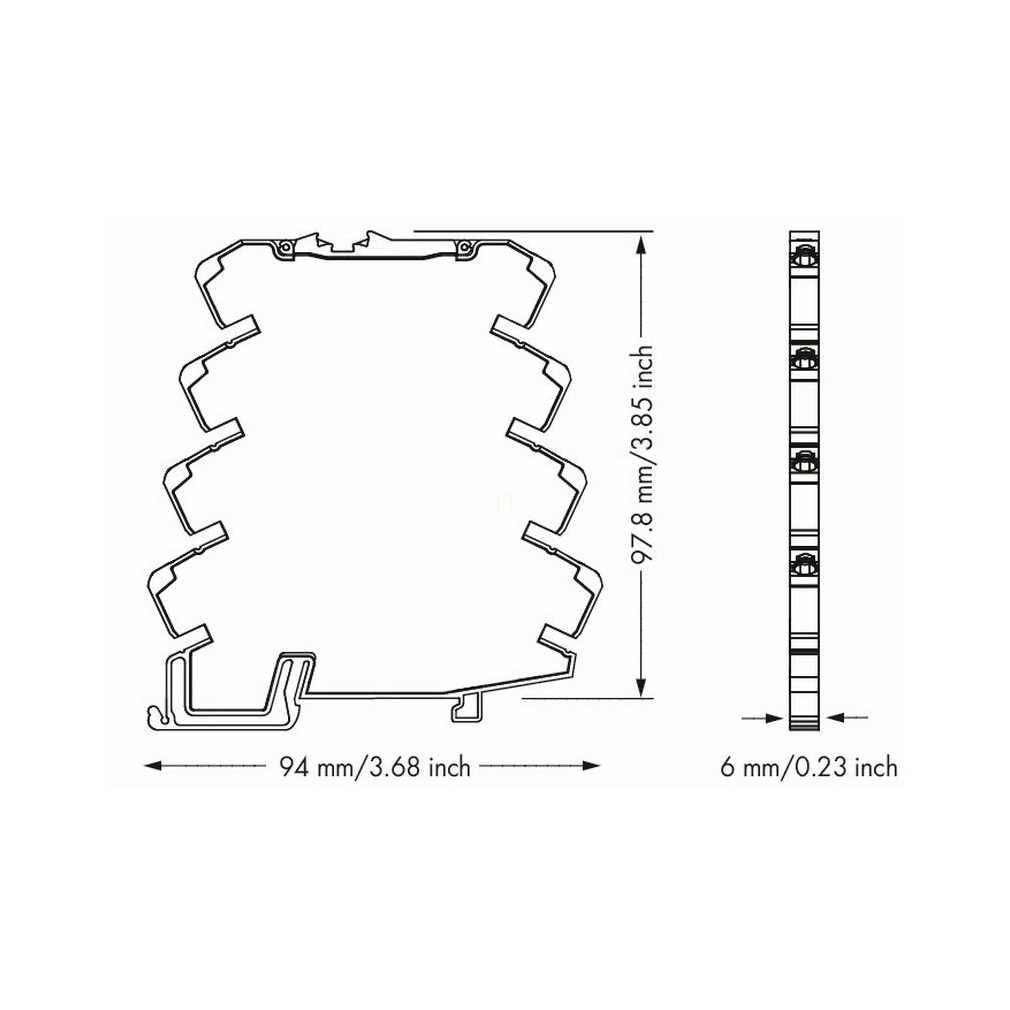

| Szélesség | 6 mm / 0,236 inch |
| Magasság | 94 mm / 3,701 inch |
| Mélység a DIN kalapsín felső részétől | 97,8 mm / 3,85 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,363 MJ |
| Tömeg | 40,6 g |
| Környezeti hőmérséklet (működés közben) | -25 … +70 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | Legalább a környezeti hőmérséklet + 10 K. |
| Relatív páratartalom | 5 … 95 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
| Megfelelőségi jelölés | CE |
| EMC-zavarállóság | EN 61000-6-2 |
| EMC-zavarkibocsátás | EN 61000-6-4 |
| Szabványok/előírások | DNV |

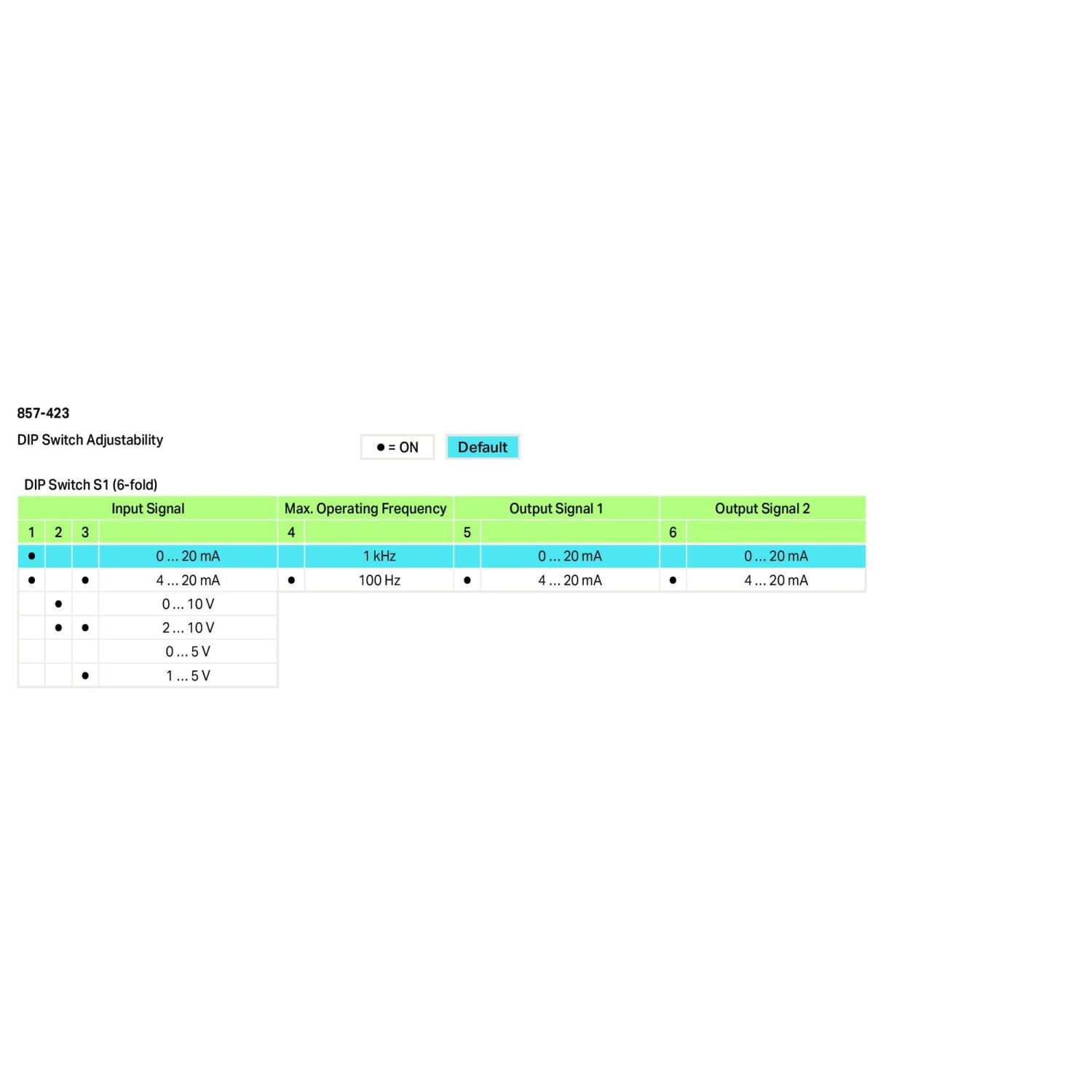

DIP-kapcsolók beállítási táblázatai
| Bemenet 0–20 mA | S1.1–S1.3 közül ON: 1. |
|---|---|
| Bemenet 4–20 mA | S1.1–S1.3 közül ON: 1, 3. |
| Bemenet 0–10 V | S1.1–S1.3 közül ON: 2. |
| Bemenet 2–10 V | S1.1–S1.3 közül ON: 2, 3. |
| Bemenet 0–5 V | S1.1–S1.3 közül ON: nincs. |
| Bemenet 1–5 V | S1.1–S1.3 közül ON: 3. |
| S1.4, frekvencia | OFF: 1 kHz; ON: 100 Hz. |
| S1.5, első kimenet | OFF: 0–20 mA; ON: 4–20 mA. |
| S1.6, második kimenet | OFF: 0–20 mA; ON: 4–20 mA. |
| Gyári DIP-beállítás | S1.1 ON, a többi OFF: 0–20 mA bemenet, két 0–20 mA kimenet, 1 kHz. |

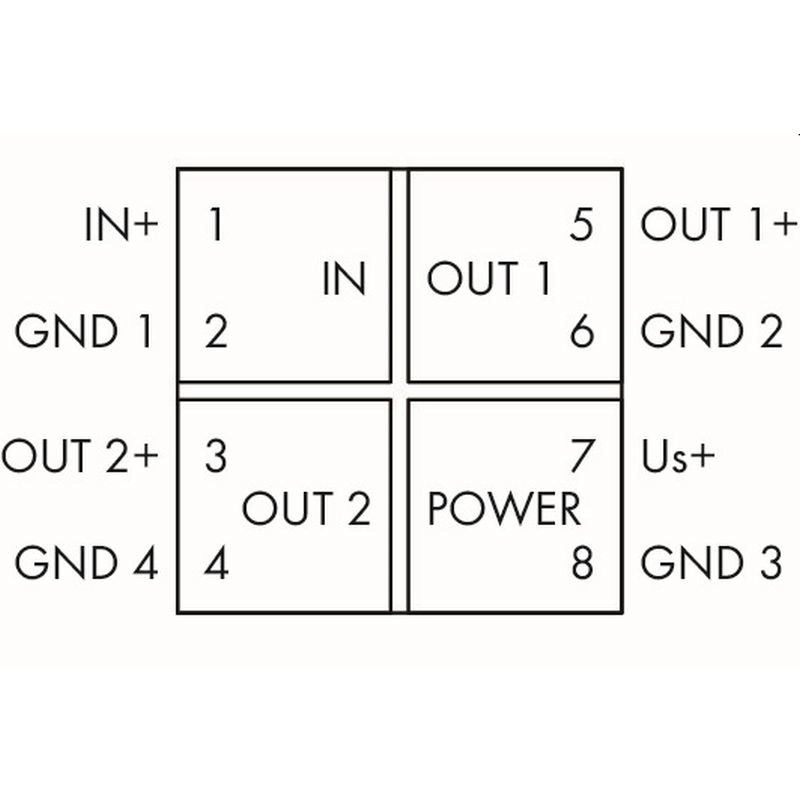

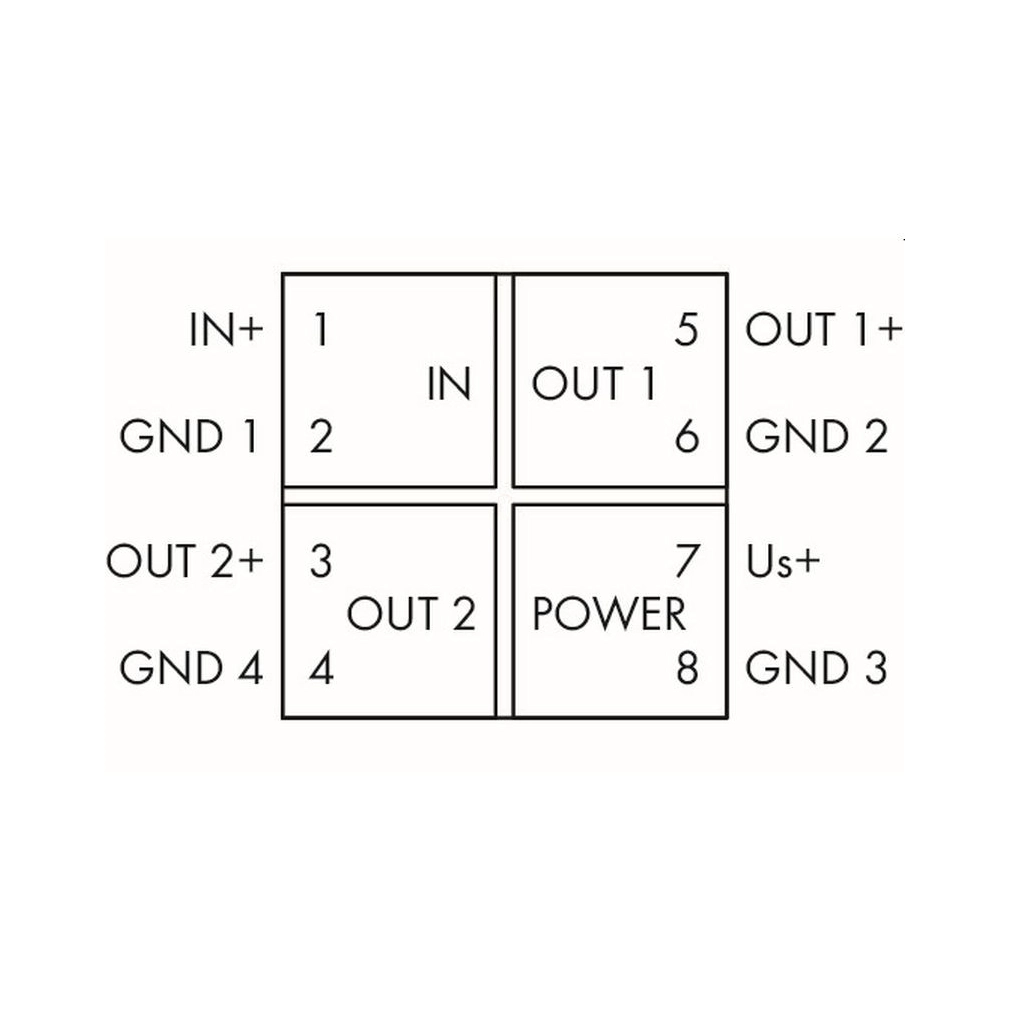

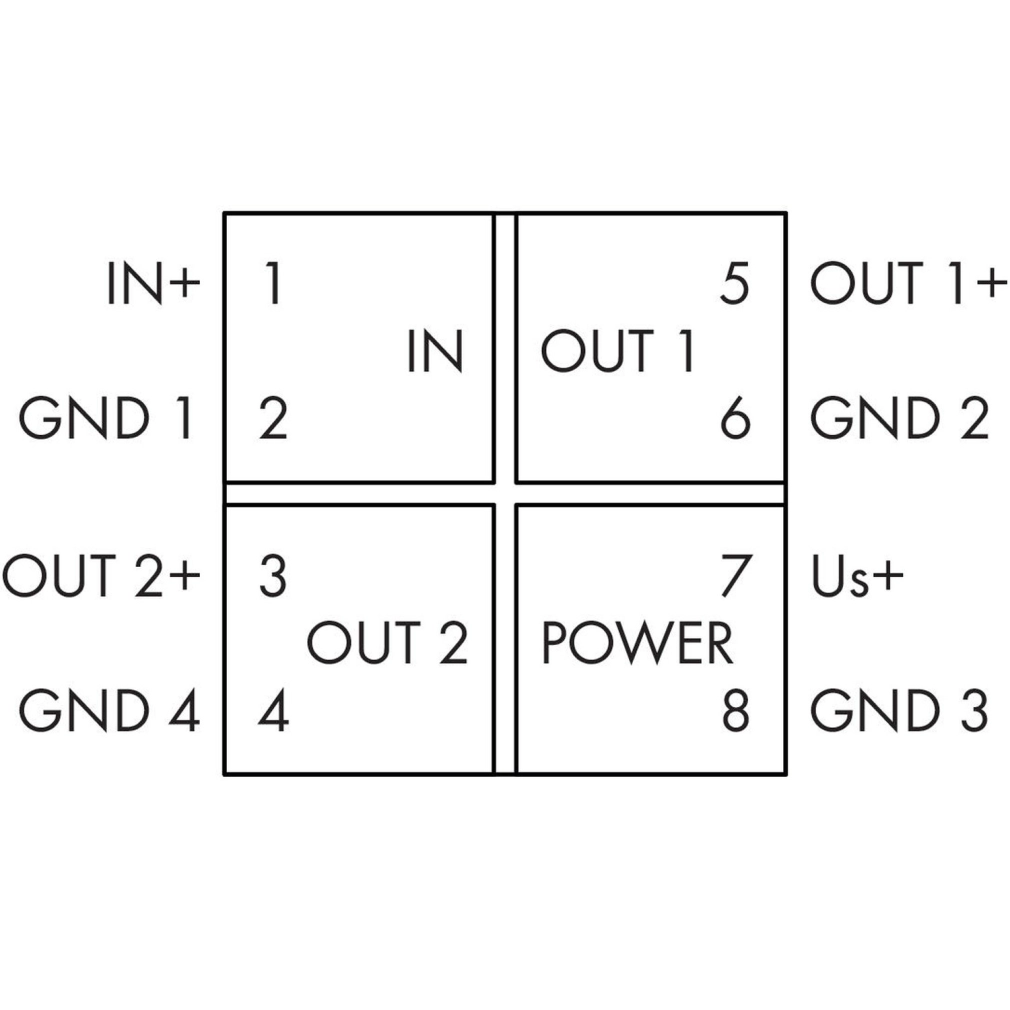

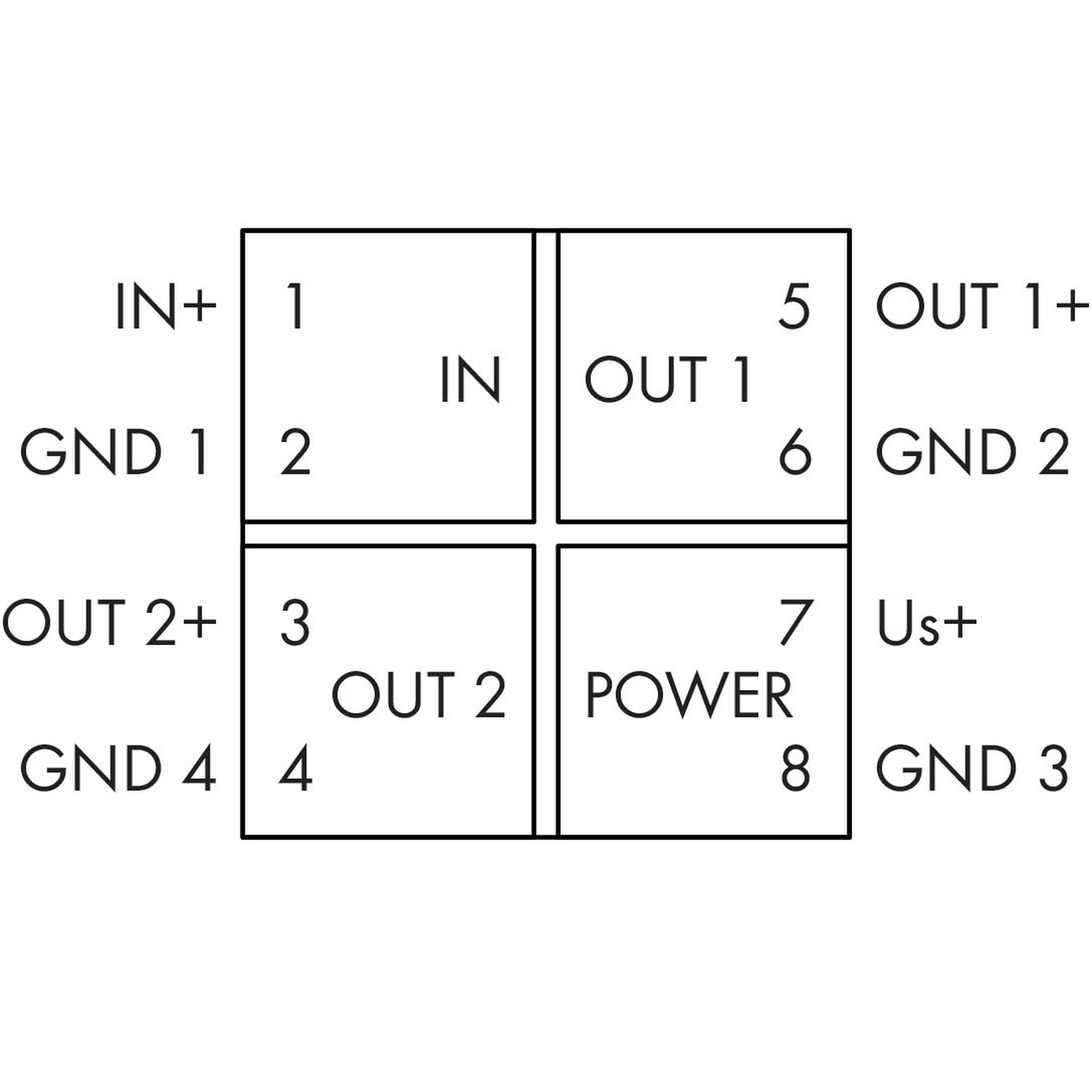

Kapocskiosztás és rajzi feltételek
| Bemenet | 1: IN+; 2: GND1 |
|---|---|
| Első analóg kimenet | 5: OUT1+; 6: GND2 |
| Második analóg kimenet | 3: OUT2+; 4: GND4 |
| Táp | 7: Us+; 8: GND3 |

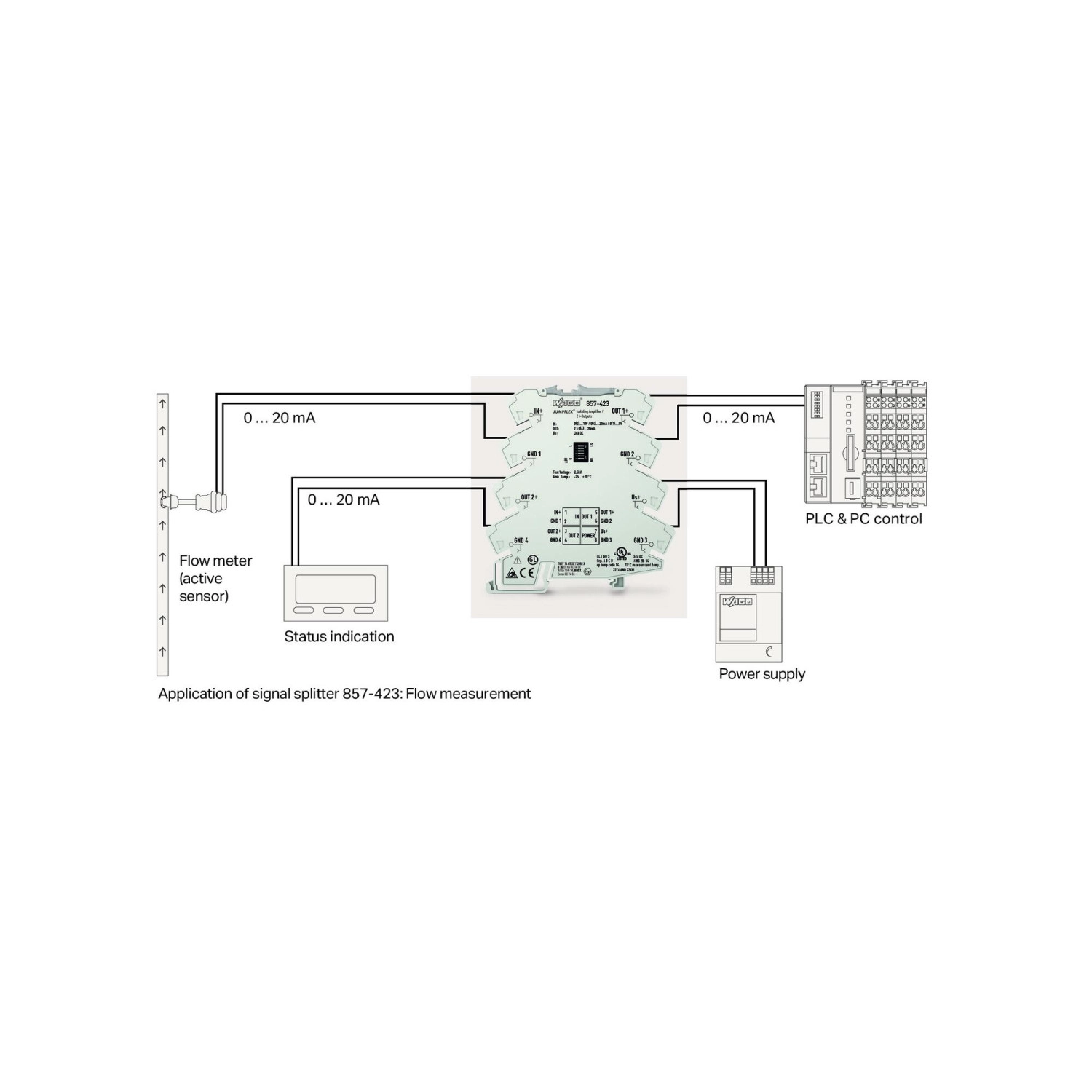

| Áramlásmérési példa | Aktív érzékelő 0–20 mA jele; külön 0–20 mA jel a helyi kijelzőre és a PLC/PC vezérlésére. A példa nem kötelező alkalmazási mód. |
Alkalmazási feltételek
| Analóg jelkábelezés | Az analóg bemeneti és kimeneti jelekhez árnyékolt jelvezeték szükséges. Ez a megadott pontosság és zavarállóság feltétele külső zavarhatás esetén is. |
|---|
Tanúsítványok és nyilatkozatok
| EAC, GZO Almaty Standart | TP TC020/2011; EAC CoC03081 |
|---|---|
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| BV, hajózás | Acélhajók osztályozási szabályai; 40179_B0 |
| DNV, hajózás | DNV-CG-0339, Aug.2021; TAA00001D1 |
| PRS, hajózás | TE/1098/880590/23 |
| ATEX | EN60079-0; TUEV14ATEX112692X; II3G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000210; Ex ec IIC T4 Gc |
| IECEx | IECEX TUN14.0030X |
| UKEx | EN60079-0; WAGO22UKEX004X |
| UL, veszélyes környezet | ANSI/ISA12.12.01; E198726 |
| Képi tanúsítói jelölések | PTB0102; DEKRA8505. A tanúsítói jelölések nem önálló villamos terhelhetőségi adatok. |
Opcionális kiegészítők
| 281-482 | Áthidaló; 2irányú; szigetelt; szürke |
|---|---|
| 859-410/000-006 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; kék |
| 859-410/000-005 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; piros |
| 859-410/000-029 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; sárga |
| 859-410 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; világosszürke |
| 859-402/000-006 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; kék |
| 859-402/000-005 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; piros |
| 859-402/000-029 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; sárga |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; világosszürke |
| 859-403/000-006 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; kék |
| 859-403/000-005 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; piros |
| 859-403/000-029 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; sárga |
| 859-403 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; világosszürke |
| 859-404/000-006 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; kék |
| 859-404/000-005 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; piros |
| 859-404/000-029 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; sárga |
| 859-404 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; világosszürke |
| 859-405/000-006 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; kék |
| 859-405/000-005 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; piros |
| 859-405/000-029 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; sárga |
| 859-405 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; világosszürke |
| 859-406/000-006 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; kék |
| 859-406/000-005 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; piros |
| 859-406/000-029 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; sárga |
| 859-406 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; világosszürke |
| 859-407/000-006 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; kék |
| 859-407/000-005 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; piros |
| 859-407/000-029 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; sárga |
| 859-407 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; világosszürke |
| 859-408/000-006 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; kék |
| 859-408/000-005 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; piros |
| 859-408/000-029 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; sárga |
| 859-408 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; világosszürke |
| 859-409/000-006 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; kék |
| 859-409/000-005 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; piros |
| 859-409/000-029 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; sárga |
| 859-409 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; világosszürke |
| 210-720 | Működtetőszerszám; Penge: 3,5 × 0,5 mm; részben szigetelt szárral; többszínű |
| 857-980 | Interfészadapter; 16 pólusú; analóg |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; jelölt; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-566 | WMB-jelölőkártya; kártyaként; jelölt; 1 ... 50 (2x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; jelölt; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; jelölt; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; jelölt; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-506 | WMB-jelölőkártya; kártyaként; jelölt; 41 ... 50 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér |
| 857-979 | Táp- és átkötőmodul |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-197 | Csavar nélküli végrögzítő; 14 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 787-2852 | Kapcsolóüzemű tápegység; 1 fázis; 24 V DC kimeneti feszültség; 1 A kimeneti áram |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 1317-36-8; 7439-92-1; 75980-60-8 |
|---|---|
| REACH-jelöltlistás anyagok | dibór-trioxid; ólom; ólom-monoxid; difenil(2,4,6-trimetil-benzoil)-foszfin-oxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP-bejelentés (Ausztria) | f3bd2dd6-8897-4727-8817-eb8fa4f61833 |
| SCIP-bejelentés (Belgium) | 6461991f-6733-4ab1-96d8-363c4c0ad2d1 |
| SCIP-bejelentés (Bulgária) | 0909499e-b080-4fb2-838b-98acad664bd1 |
| SCIP-bejelentés (Csehország) | 9cb4d383-a36c-4264-be61-624a74c1699b |
| SCIP-bejelentés (Dánia) | 3e5537a9-59e8-4490-96fc-80cc1df749cf |
| SCIP-bejelentés (Finnország) | 77584296-15bf-4327-bfa4-a92bdb8232ef |
| SCIP-bejelentés (Franciaország) | a3a6bac3-78ac-411b-a7ae-18317cb7da7a |
| SCIP-bejelentés (Németország) | 1aac8de7-6254-4741-923d-9ee0f0d08019 |
| SCIP-bejelentés (Magyarország) | 0529448d-a98e-4ab8-8359-594effec587a |
| SCIP-bejelentés (Olaszország) | 52b6c194-a8eb-4660-9154-c8c6e3105cfe |
| SCIP-bejelentés (Hollandia) | 49bf022e-ca61-4f49-9ce1-2614f036ad4d |
| SCIP-bejelentés (Lengyelország) | 85edb9a3-3ac3-4dab-b3a5-499070b23c99 |
| SCIP-bejelentés (Románia) | 5acb356f-906f-48b0-84d7-748ba0bfdc2e |
| SCIP-bejelentés (Svédország) | ac6b507e-39a6-4f8d-9254-a4f1bb9e7bfc |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a szélessége?
6 mm; a DIN35-sínre szerelhető kivitel helyigényét a teljes mérettáblázattal együtt ellenőrizd.
Milyen a csatlakozástechnikája?
Push-in CAGE CLAMP; a megengedett vezetékfajta és keresztmetszet külön táblázati feltétel.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
857-423
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
40,6 g/db
Cikkszám
4045454471316
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 857-423 jelosztó leválasztó erősítő, feszültség- és áramjelbemenet, 2 konfigurálható áramkimenet, négyutas leválasztás, 24 V DC, 6 mm széles, 2,5 mm² műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 857-423 |
| GTIN / EAN | 4045454471316 |
| Terméktípus | Kétkimenetű jelosztó |
Villamos, csatlakozási és környezeti adatok
| Konfigurációs lehetőségek | DIP-kapcsoló |
|---|---|
| Bemeneti jel típusa | Feszültség; áramerősség |
| Bemeneti feszültségjel | 0–5 V; 1–5 V; 0–10 V; 2–10 V; kalibrált, átkapcsolható. |
| Bemeneti áramjel | 0–20 mA; 4–20 mA; kalibrált, átkapcsolható. |
| Árambemenet ellenállása | ≤ 50 Ω |
| Bemeneti ellenállás (feszültség bemenet) | ≥ 100 kΩ |
| Kimeneti jel típusa | Áramerősség |
| Kimeneti áramjel | 0–20 mA; 4–20 mA; kalibrált, átkapcsolható. |
| Terhelési impedancia (áram kimenet) | ≤ 300 Ω csatornánként |
| Frekvencia korlátozás | 100 Hz / 1 kHz (DIP kapcsolóval konfigurálható) |
| Jellemző lépcsőválaszidő | 3,5 ms (100 Hz) 300 µs (1 kHz) |
| Átviteli hiba (ált.) | ≤ 0,1 % a felső mérési tartományban |
| Átviteli hiba (max.) | ≤ 0,2 % a felső mérési tartományban |
| Átviteli hiba zavarhatás alatt | ≤ 10 % |
| Hőmérsékleti együttható | ≤ 0,01 % /K |
| Tápegység típusa | 24 V DC |
| Névleges tápfeszültség US | 24 V DC |
| Tápfeszültség tartomány | ±30 % |
| Áramfelvétel névleges tápfeszültség mellett | ≤ 35 mA |
| Méretezési feszültség | 300 V |
| Védelmi osztály | IP20 |
| Túlfeszültség kategória | II |
| Szennyezettségi fok | 2 |
| Szigetelés típusa (bemenet/analóg kimenet 1/analóg kimenet 2/tápellátás) | Megerősített szigetelés (biztonsági szigetelés) |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Kábeltípus | Árnyékolt vezeték |
| Szélesség | 6 mm / 0,236 inch |
| Magasság | 94 mm / 3,701 inch |
| Mélység a DIN kalapsín felső részétől | 97,8 mm / 3,85 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,363 MJ |
| Tömeg | 40,6 g |
| Környezeti hőmérséklet (működés közben) | -25 … +70 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | Legalább a környezeti hőmérséklet + 10 K. |
| Relatív páratartalom | 5 … 95 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
| Megfelelőségi jelölés | CE |
| EMC-zavarállóság | EN 61000-6-2 |
| EMC-zavarkibocsátás | EN 61000-6-4 |
| Szabványok/előírások | DNV |
DIP-kapcsolók beállítási táblázatai
| Bemenet 0–20 mA | S1.1–S1.3 közül ON: 1. |
|---|---|
| Bemenet 4–20 mA | S1.1–S1.3 közül ON: 1, 3. |
| Bemenet 0–10 V | S1.1–S1.3 közül ON: 2. |
| Bemenet 2–10 V | S1.1–S1.3 közül ON: 2, 3. |
| Bemenet 0–5 V | S1.1–S1.3 közül ON: nincs. |
| Bemenet 1–5 V | S1.1–S1.3 közül ON: 3. |
| S1.4, frekvencia | OFF: 1 kHz; ON: 100 Hz. |
| S1.5, első kimenet | OFF: 0–20 mA; ON: 4–20 mA. |
| S1.6, második kimenet | OFF: 0–20 mA; ON: 4–20 mA. |
| Gyári DIP-beállítás | S1.1 ON, a többi OFF: 0–20 mA bemenet, két 0–20 mA kimenet, 1 kHz. |
Kapocskiosztás és rajzi feltételek
| Bemenet | 1: IN+; 2: GND1 |
|---|---|
| Első analóg kimenet | 5: OUT1+; 6: GND2 |
| Második analóg kimenet | 3: OUT2+; 4: GND4 |
| Táp | 7: Us+; 8: GND3 |
| Áramlásmérési példa | Aktív érzékelő 0–20 mA jele; külön 0–20 mA jel a helyi kijelzőre és a PLC/PC vezérlésére. A példa nem kötelező alkalmazási mód. |
Alkalmazási feltételek
| Analóg jelkábelezés | Az analóg bemeneti és kimeneti jelekhez árnyékolt jelvezeték szükséges. Ez a megadott pontosság és zavarállóság feltétele külső zavarhatás esetén is. |
|---|
Tanúsítványok és nyilatkozatok
| EAC, GZO Almaty Standart | TP TC020/2011; EAC CoC03081 |
|---|---|
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| BV, hajózás | Acélhajók osztályozási szabályai; 40179_B0 |
| DNV, hajózás | DNV-CG-0339, Aug.2021; TAA00001D1 |
| PRS, hajózás | TE/1098/880590/23 |
| ATEX | EN60079-0; TUEV14ATEX112692X; II3G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000210; Ex ec IIC T4 Gc |
| IECEx | IECEX TUN14.0030X |
| UKEx | EN60079-0; WAGO22UKEX004X |
| UL, veszélyes környezet | ANSI/ISA12.12.01; E198726 |
| Képi tanúsítói jelölések | PTB0102; DEKRA8505. A tanúsítói jelölések nem önálló villamos terhelhetőségi adatok. |
Opcionális kiegészítők
| 281-482 | Áthidaló; 2irányú; szigetelt; szürke |
|---|---|
| 859-410/000-006 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; kék |
| 859-410/000-005 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; piros |
| 859-410/000-029 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; sárga |
| 859-410 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; világosszürke |
| 859-402/000-006 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; kék |
| 859-402/000-005 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; piros |
| 859-402/000-029 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; sárga |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; világosszürke |
| 859-403/000-006 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; kék |
| 859-403/000-005 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; piros |
| 859-403/000-029 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; sárga |
| 859-403 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; világosszürke |
| 859-404/000-006 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; kék |
| 859-404/000-005 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; piros |
| 859-404/000-029 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; sárga |
| 859-404 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; világosszürke |
| 859-405/000-006 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; kék |
| 859-405/000-005 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; piros |
| 859-405/000-029 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; sárga |
| 859-405 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; világosszürke |
| 859-406/000-006 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; kék |
| 859-406/000-005 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; piros |
| 859-406/000-029 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; sárga |
| 859-406 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; világosszürke |
| 859-407/000-006 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; kék |
| 859-407/000-005 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; piros |
| 859-407/000-029 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; sárga |
| 859-407 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; világosszürke |
| 859-408/000-006 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; kék |
| 859-408/000-005 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; piros |
| 859-408/000-029 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; sárga |
| 859-408 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; világosszürke |
| 859-409/000-006 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; kék |
| 859-409/000-005 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; piros |
| 859-409/000-029 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; sárga |
| 859-409 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; világosszürke |
| 210-720 | Működtetőszerszám; Penge: 3,5 × 0,5 mm; részben szigetelt szárral; többszínű |
| 857-980 | Interfészadapter; 16 pólusú; analóg |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; jelölt; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-566 | WMB-jelölőkártya; kártyaként; jelölt; 1 ... 50 (2x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; jelölt; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; jelölt; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; jelölt; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-506 | WMB-jelölőkártya; kártyaként; jelölt; 41 ... 50 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér |
| 857-979 | Táp- és átkötőmodul |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-197 | Csavar nélküli végrögzítő; 14 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 787-2852 | Kapcsolóüzemű tápegység; 1 fázis; 24 V DC kimeneti feszültség; 1 A kimeneti áram |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85437090300 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 32101505 |
|---|---|
| eCl@ss 10.0 | 27-21-01-20 |
| eCl@ss 9.0 | 27-21-01-20 |
| ETIM 9.0 | EC002653 |
| ETIM 8.0 | EC002653 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 1317-36-8; 7439-92-1; 75980-60-8 |
|---|---|
| REACH-jelöltlistás anyagok | dibór-trioxid; ólom; ólom-monoxid; difenil(2,4,6-trimetil-benzoil)-foszfin-oxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP-bejelentés (Ausztria) | f3bd2dd6-8897-4727-8817-eb8fa4f61833 |
| SCIP-bejelentés (Belgium) | 6461991f-6733-4ab1-96d8-363c4c0ad2d1 |
| SCIP-bejelentés (Bulgária) | 0909499e-b080-4fb2-838b-98acad664bd1 |
| SCIP-bejelentés (Csehország) | 9cb4d383-a36c-4264-be61-624a74c1699b |
| SCIP-bejelentés (Dánia) | 3e5537a9-59e8-4490-96fc-80cc1df749cf |
| SCIP-bejelentés (Finnország) | 77584296-15bf-4327-bfa4-a92bdb8232ef |
| SCIP-bejelentés (Franciaország) | a3a6bac3-78ac-411b-a7ae-18317cb7da7a |
| SCIP-bejelentés (Németország) | 1aac8de7-6254-4741-923d-9ee0f0d08019 |
| SCIP-bejelentés (Magyarország) | 0529448d-a98e-4ab8-8359-594effec587a |
| SCIP-bejelentés (Olaszország) | 52b6c194-a8eb-4660-9154-c8c6e3105cfe |
| SCIP-bejelentés (Hollandia) | 49bf022e-ca61-4f49-9ce1-2614f036ad4d |
| SCIP-bejelentés (Lengyelország) | 85edb9a3-3ac3-4dab-b3a5-499070b23c99 |
| SCIP-bejelentés (Románia) | 5acb356f-906f-48b0-84d7-748ba0bfdc2e |
| SCIP-bejelentés (Svédország) | ac6b507e-39a6-4f8d-9254-a4f1bb9e7bfc |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2025.08.28. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

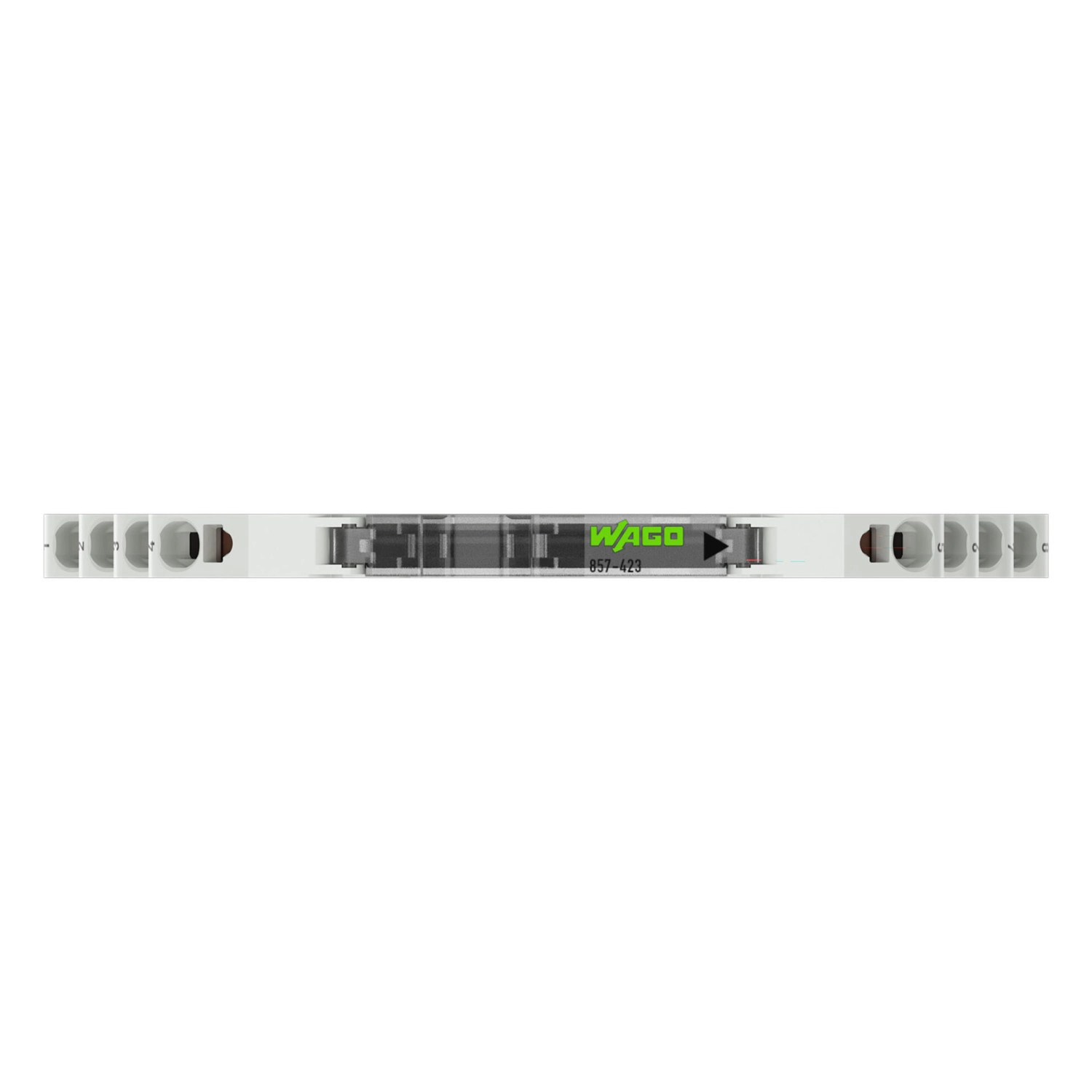

Wago 857-423 jelosztó leválasztó erősítő, feszültség- és áramjelbemenet, 2 konfigurálható áramkimenet, négyutas leválasztás, 24 V DC, 6 mm széles, 2,5 mm² használati útmutató
Alkalmazási feltételek
| Analóg jelkábelezés | Az analóg bemeneti és kimeneti jelekhez árnyékolt jelvezeték szükséges. Ez a megadott pontosság és zavarállóság feltétele külső zavarhatás esetén is. |
|---|

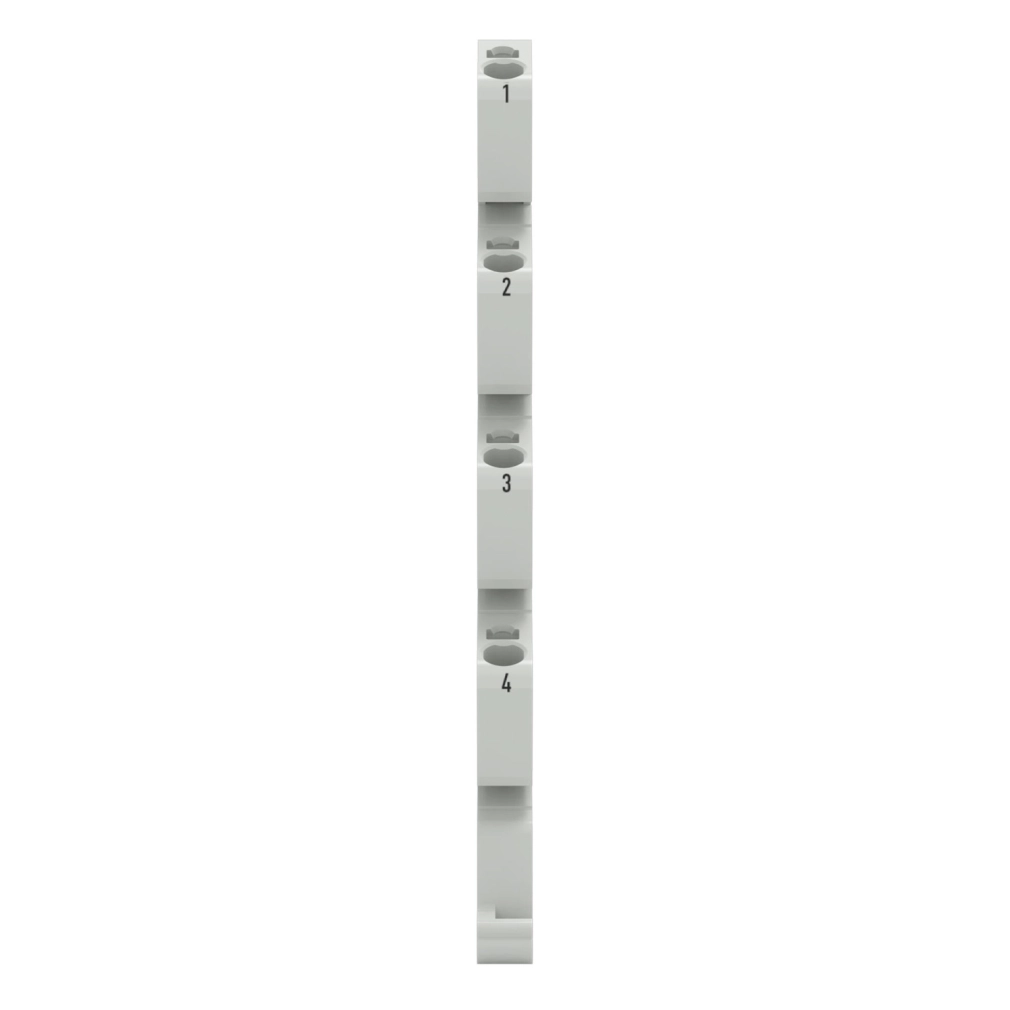

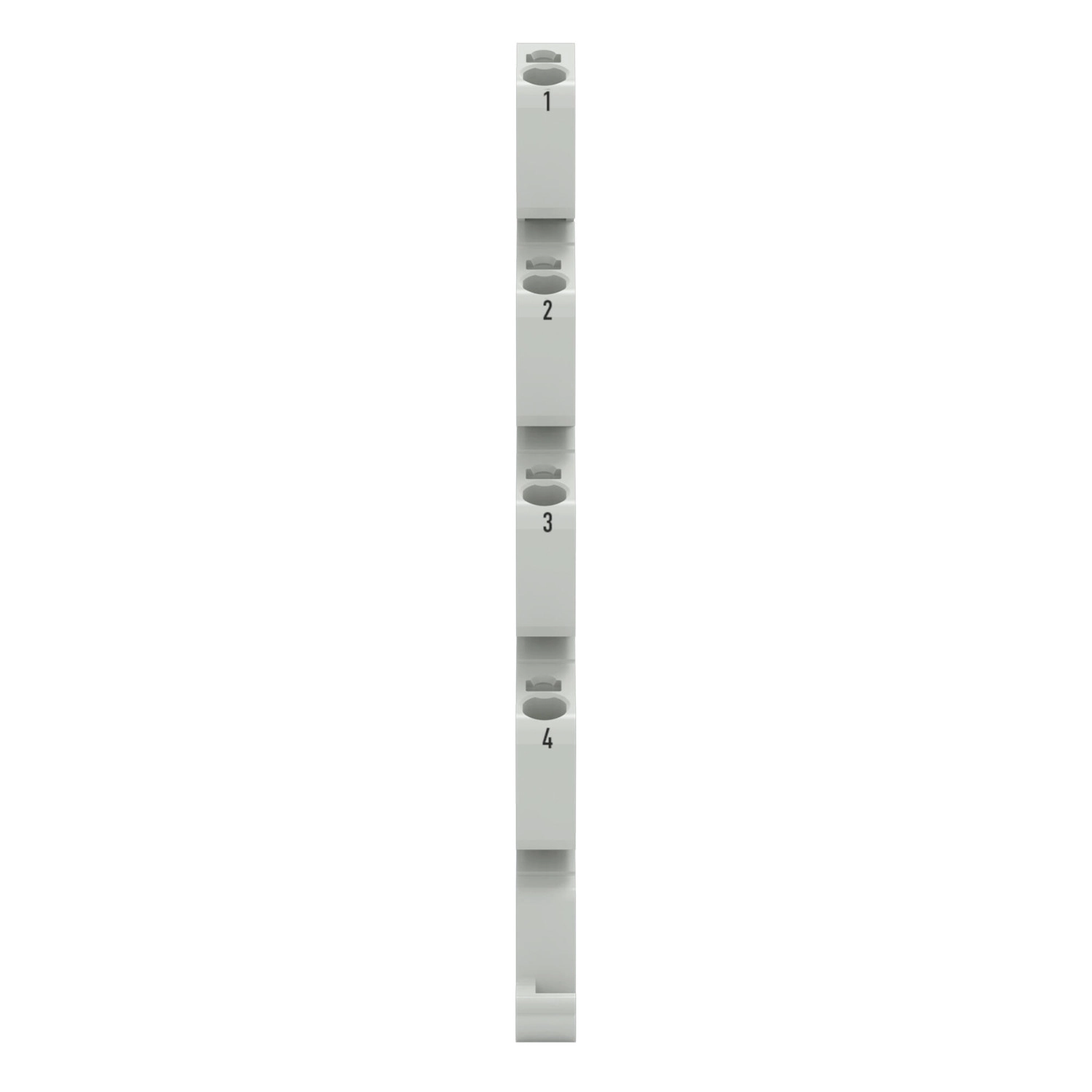

Kapocskiosztás
| Bemenet | 1: IN+; 2: GND1 |
|---|---|
| Első analóg kimenet | 5: OUT1+; 6: GND2 |
| Második analóg kimenet | 3: OUT2+; 4: GND4 |
| Táp | 7: Us+; 8: GND3 |
| Áramlásmérési példa | Aktív érzékelő 0–20 mA jele; külön 0–20 mA jel a helyi kijelzőre és a PLC/PC vezérlésére. A példa nem kötelező alkalmazási mód. |
Konfigurálási módok
A DIP-kapcsolók a be- és kimeneti jeltartomány konfigurálására szolgálnak. A kiválasztott jelhez tartozó kapocskiosztást és a megengedett terhelési impedanciát együtt vedd figyelembe.
Áthidalás
Az azonos készülékforma egy sorban történő áthidalást tesz lehetővé. Az áthidaló a megfelelő áthidalási pontba kerül.
DIP-kapcsolók beállításai
Az ON a bekapcsolt állást jelöli; az adott sorban fel nem sorolt kapcsolók OFF állásban vannak. A beállítást a megengedett bemeneti és kimeneti tartományok szerint válaszd ki.
| Bemenet 0–20 mA | S1.1–S1.3 közül ON: 1. |
|---|---|
| Bemenet 4–20 mA | S1.1–S1.3 közül ON: 1, 3. |
| Bemenet 0–10 V | S1.1–S1.3 közül ON: 2. |
| Bemenet 2–10 V | S1.1–S1.3 közül ON: 2, 3. |
| Bemenet 0–5 V | S1.1–S1.3 közül ON: nincs. |
| Bemenet 1–5 V | S1.1–S1.3 közül ON: 3. |
| S1.4, frekvencia | OFF: 1 kHz; ON: 100 Hz. |
| S1.5, első kimenet | OFF: 0–20 mA; ON: 4–20 mA. |
| S1.6, második kimenet | OFF: 0–20 mA; ON: 4–20 mA. |
| Gyári DIP-beállítás | S1.1 ON, a többi OFF: 0–20 mA bemenet, két 0–20 mA kimenet, 1 kHz. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
