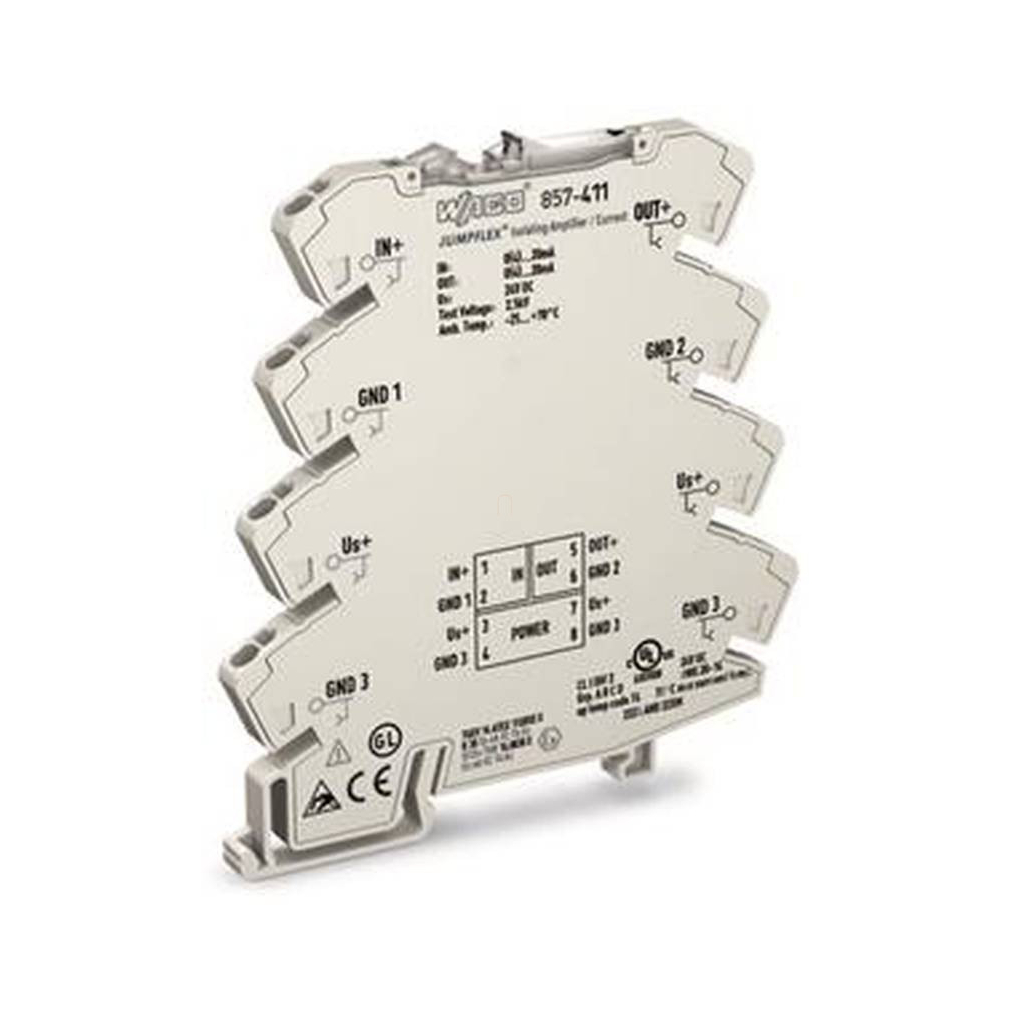

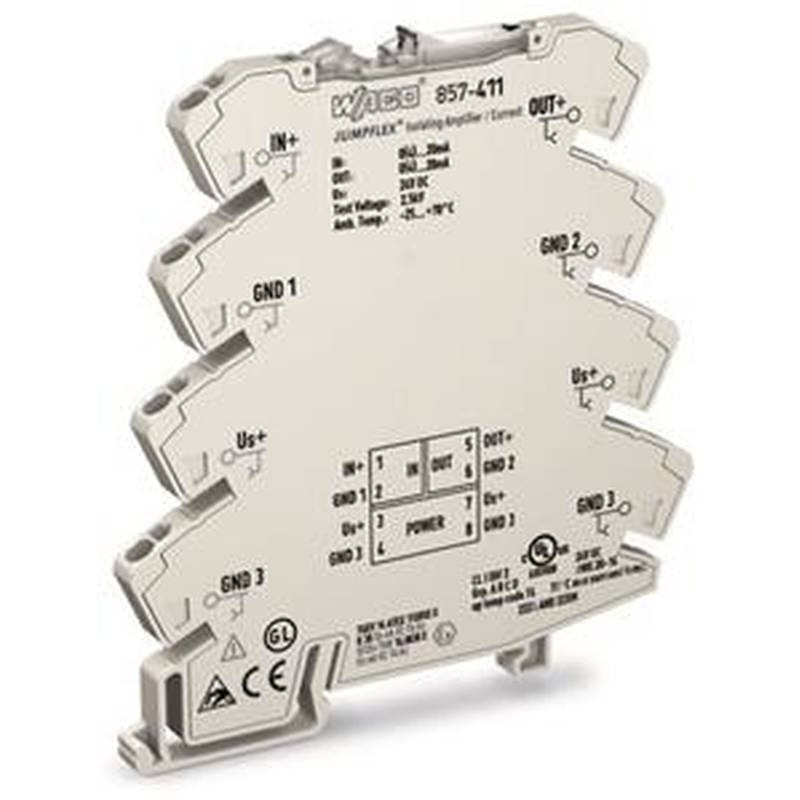

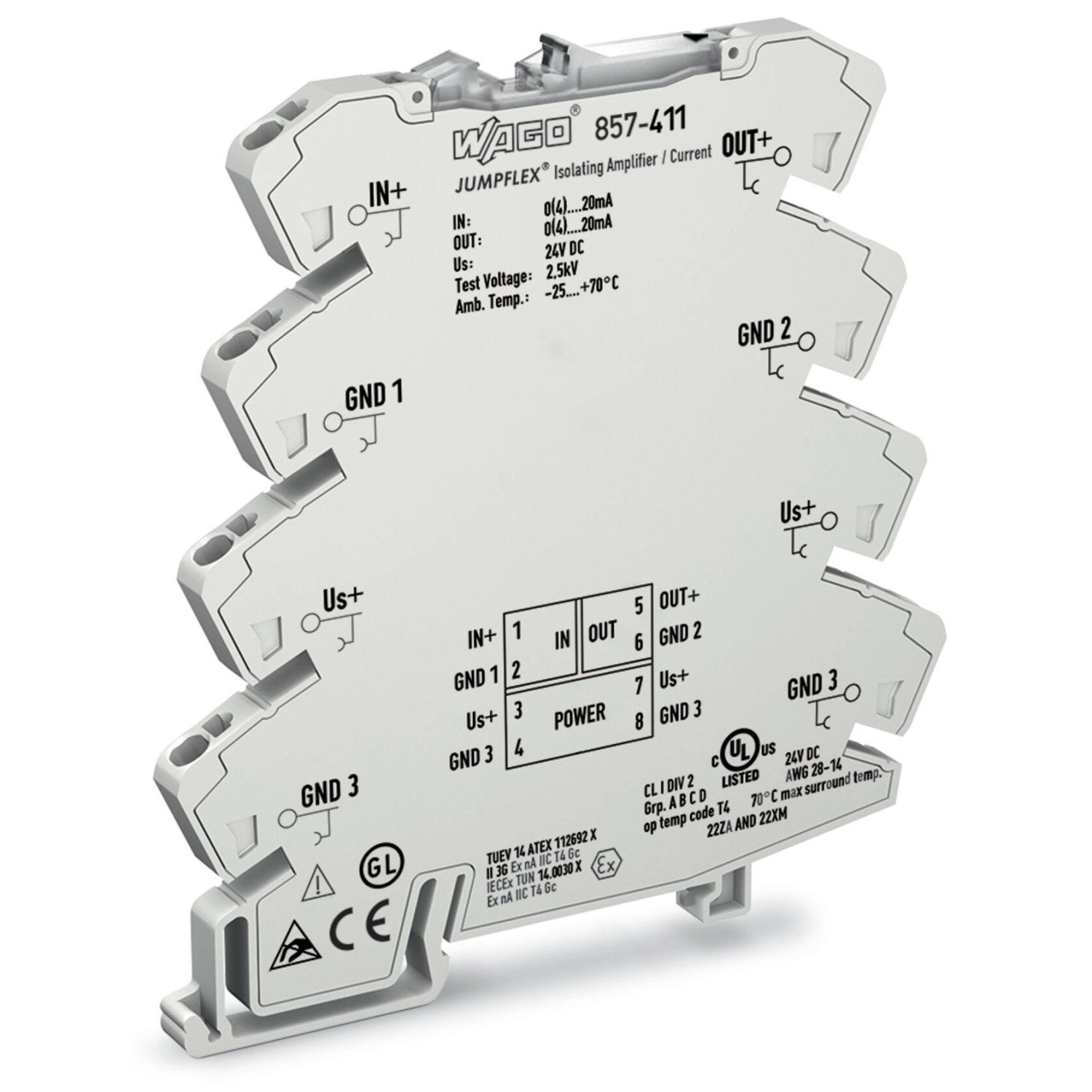

Wago 857-411 leválasztó erősítő, áramjelbemenet és áramjelkimenet, 24 V DC, 6 mm széles, 2,5 mm²
RRP:99 676 Ft
98 679 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
85 945 Ft
nettó 67 673 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Tulajdonságok: Ez az előkonfigurált jelátalakító átalakítja, felerősíti, megszűri és elektromosan leválasztja a szabványos analóg jeleket. Jellemzők: Bemenet/kimenet: áram- vagy feszültségjel Biztonságos, háromutas leválasztás 2,5 kV-os vizsgálófeszültséggel az EN 61140 szerint
A Wago 857-411 előkonfigurált leválasztó erősítő 0–20 mA és 4–20 mA áramjelekhez, áramkimenettel és háromutas galvanikus leválasztással.
Működés és kivitel
| Funkció | Előkonfigurált leválasztó erősítő 0–20 mA és 4–20 mA áramjelekhez, áramkimenettel és háromutas galvanikus leválasztással. |
|---|
Konfiguráció
| Konfigurációs lehetőségek | előkonfigurált |
|---|
Bemenet
| Bemeneti jel típusa | Áramerősség |
|---|---|
| Bemeneti jel (áram) | 0 … 20 mA 4 … 20 mA |
| Bemeneti ellenállás (árambemenet) | ≤ 50 Ω |
| Bemeneti áram (max.) | 50 mA |
| Bemeneti feszültség (max.) | 30 V |
Kimenet analóg
| Kimeneti jel típusa | Áramerősség |
|---|---|
| Kimeneti jel (áram) | 0 … 20 mA 4 … 20 mA |
| Terhelési impedancia (áram kimenet) | ≤ 600 Ω |
Jelfeldolgozás
| Frekvencia korlátozás | 100 Hz |
|---|---|
| Lépcsőválasz (tipikus) | 3,5 ms |
Mérési hiba
| Átviteli hiba (ált.) | ≤ 0,1 % a felső mérési tartományban |
|---|---|
| Hőmérsékleti együttható | ≤ 0,01 % /K |
Betáplálás
| Tápegység típusa | 24 VDC, (SELV) |
|---|---|
| Névleges tápfeszültség | 24 VDC |
| Tápfeszültség tartomány | ±30 % |
| Teljesítményfelvétel névleges tápfeszültség mellett | ≤ 30 mA |
Működési feszültség
| Áramfelvétel (működési feszültség fejezet) | ≤ 40 mA |
|---|
Biztonság és védelem
| Méretezési feszültség | 300 V |
|---|---|
| Védettség | IP20 |
Szigetelési paraméterek az EN 61010-1 szerint
| Túlfeszültség kategória | II |
|---|---|
| Szennyezettségi fok | 2 |
| Szigetelés típusa (szomszédos eszközhöz) | Megerősített szigetelés (biztonsági szigetelés) |
Csatlakozástechnikai adatok
| Csatlakozástechnika | Push-in CAGE CLAMP® |
|---|---|
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |

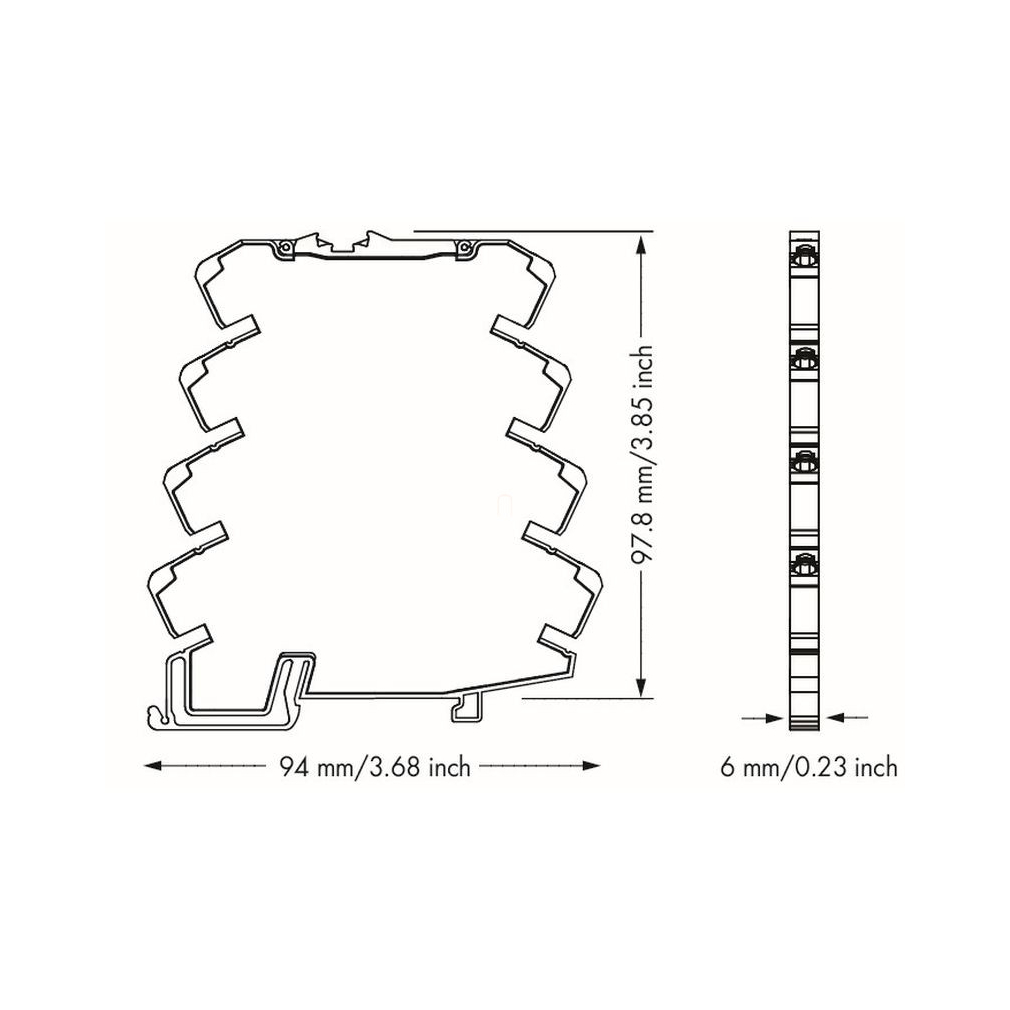

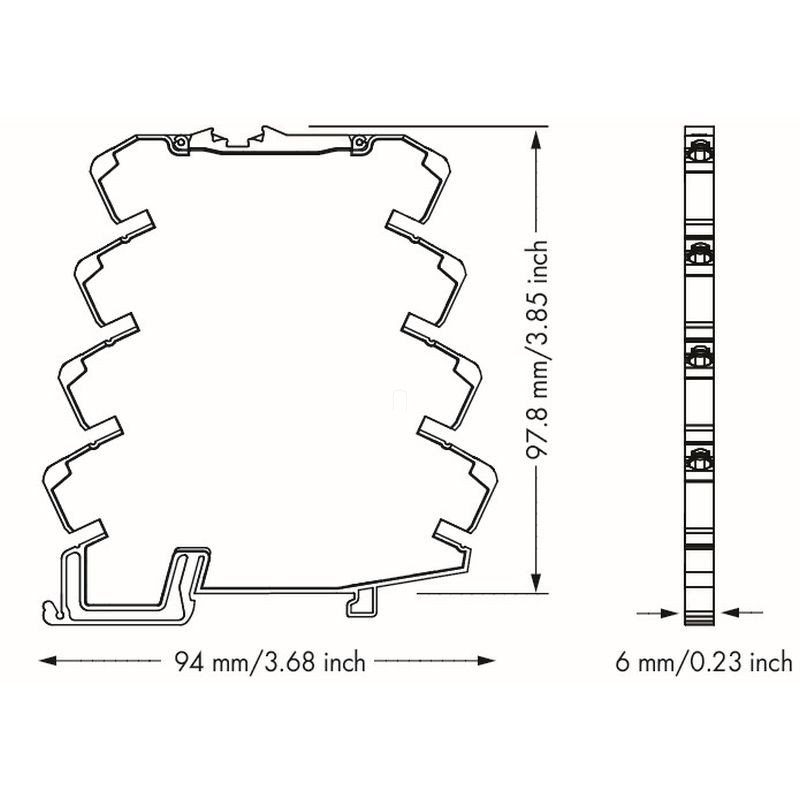

Geometriai adatok
| Szélesség | 6 mm / 0,236 inch |
|---|---|
| Magasság | 94 mm / 3,701 inch |
| Mélység a DIN kalapsín felső részétől | 97,8 mm / 3,85 inch |
Mechanikai adatok
| Rögzítés típusa | DIN 35 kalapsín |
|---|
Anyag információk
| Szigetelőanyag | Poliamid (PA66) |
|---|---|
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,495 MJ |
| Tömeg | 36,1 g |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | -25 … +70 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | ≥ (T_környezeti + 25 K) |
| Relatív páratartalom | 5 … 95 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
Szabványok és előírások
| Megfelelőségi jelölés | CE |
|---|---|
| EMC zavartűrés | EN 61000-6-2 |
| EMC zavarkibocsátás | EN 61000-6-4 |
| Szabványok/előírások | EN 61010-1 UL 508 |

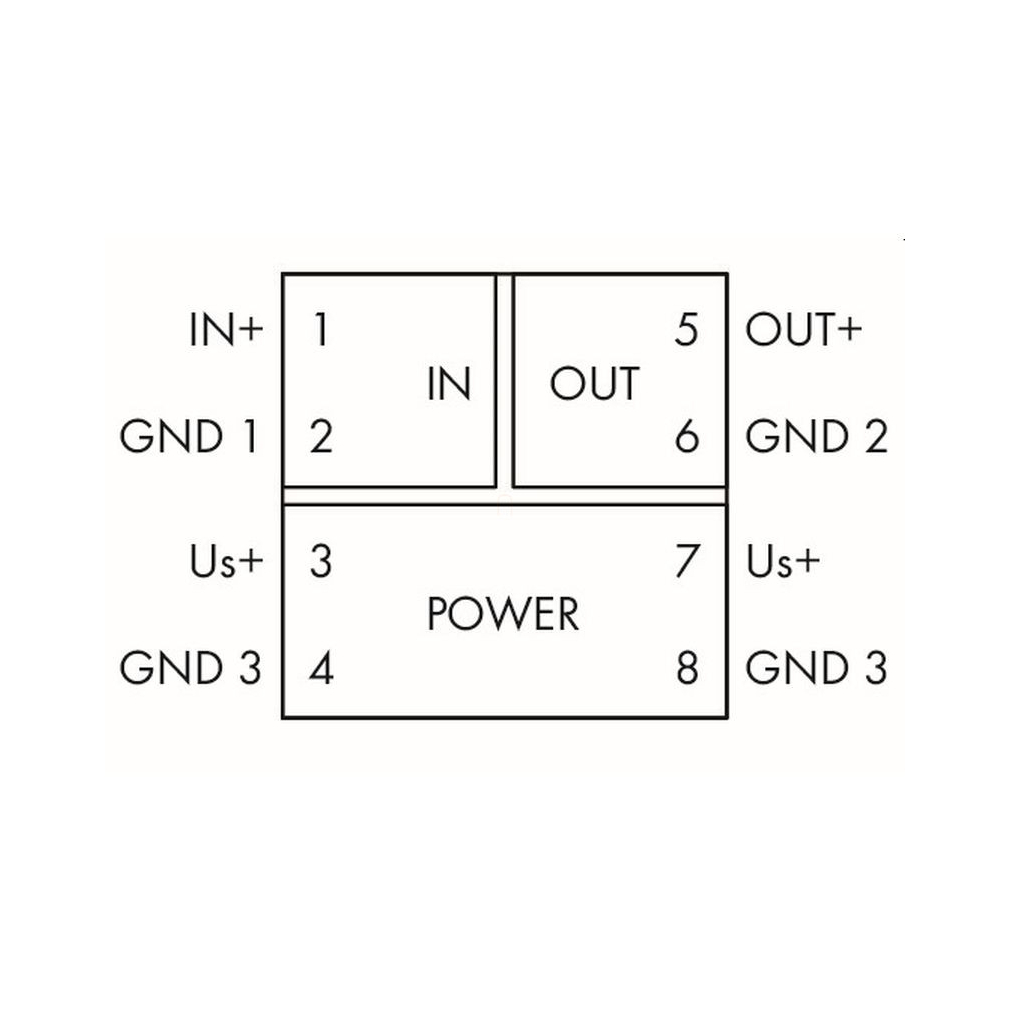

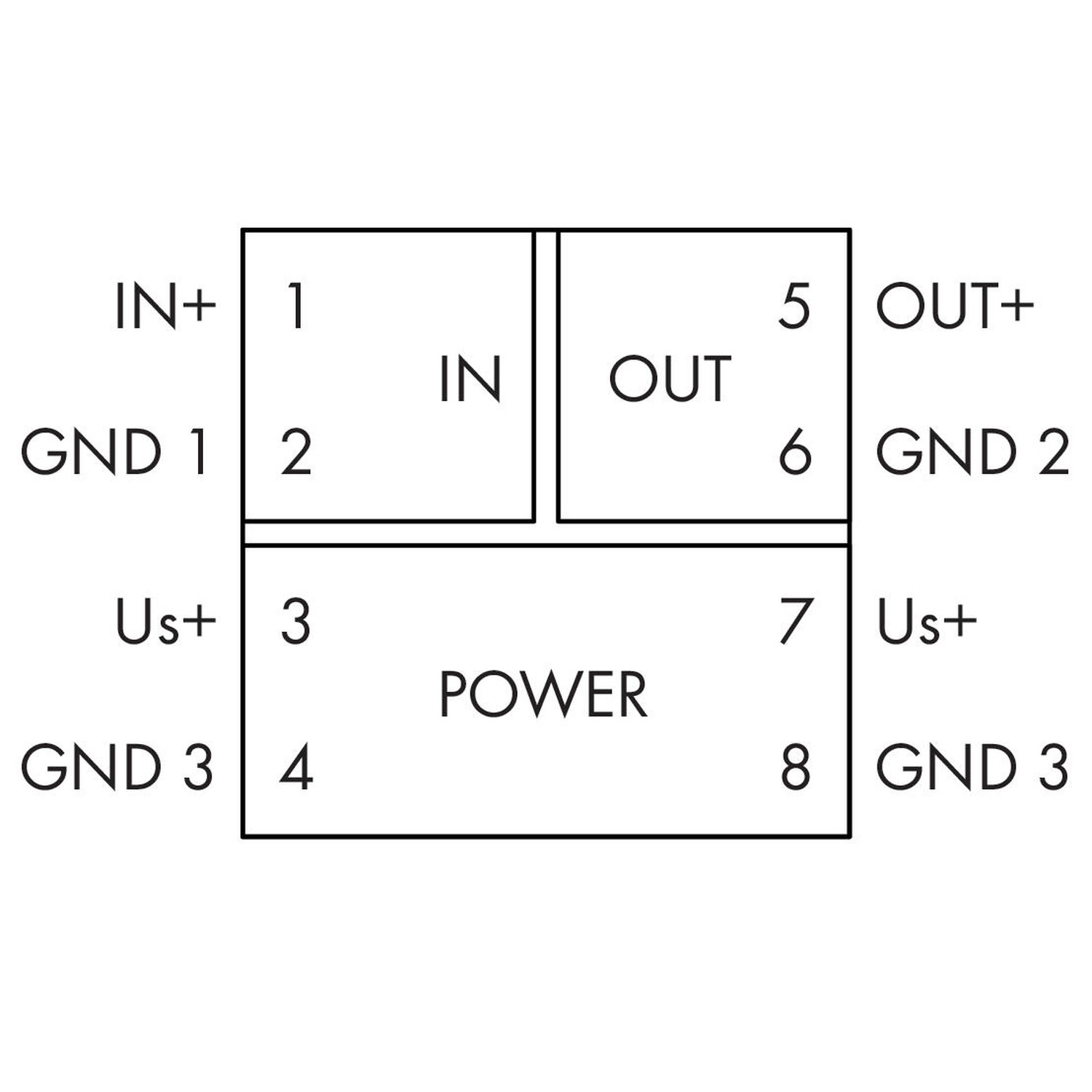

Csatlakozókiosztás
| 1 | IN+ |
|---|---|
| 2 | GND1 |
| 3 | Us+ |
| 4 | GND3 |
| 5 | OUT+ |
| 6 | GND2 |
| 7 | Us+ |
| 8 | GND3 |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03081 |
|---|---|
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) UL 508 E175199 Sec.4 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| BV | Bureau Veritas S.A. Rules for class. of Steel Ships 40179_C0 |
| DNV | DNV Germany GmbH DNV-CG-0339,Aug.2021 TAA00001D1 |
| PRS | Polski Rejestr Statków - TE/1098/880590/23 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX112692X (II 3G Ex ec IIC T4 Gc) |
| CCC | CNEX CNCA-C23-01 2020312310000210 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH - IECEX TUN14.0030X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 WAGO22UKEX004X |
| UL | Underwriters Laboratories Inc. (HAZARDOUS LOCATIONS) ANSI/ISA 12.12.01 E198726 |
Környezeti megfelelőség
| CAS-azonosítók | 1303-86-2; 1317-36-8; 7439-92-1; 75980-60-8 |
|---|---|
| REACH-jelöltlistás anyagok | Dibór-trioxid; Ólom; Ólom-monoxid; Difenil(2,4,6-trimetil-benzoil)-foszfin-oxid |
| RoHS-megfelelőség | Megfelel, mentességekkel |
| RoHS-mentességek | 7(c)-I |
| SCIP; Ausztria | e1a379a9-9a12-43c5-ba97-78cd431a5012 |
| SCIP; Belgium | a3504f54-5762-4675-86e4-06b3a5cee394 |
| SCIP; Bulgária | 329d10ce-3573-4f6f-967f-f227f641d686 |
| SCIP; Csehország | ccbda9d3-1048-44d4-b2ae-66419bd577c0 |
| SCIP; Dánia | 2e5f76a3-2103-4880-b174-4de45b1ae8e4 |
| SCIP; Finnország | 32b6734a-1a59-449b-93fd-5bd651f6e1b1 |
| SCIP; Franciaország | 162cb9fc-1c93-4dec-8237-9d60232fce19 |
| SCIP; Németország | d027a0a8-794c-4140-8453-02e9ad261de5 |
| SCIP; Magyarország | e3e4fe82-951e-453c-8d9a-1e47f1e3b45c |
| SCIP; Olaszország | 69b859ca-7aa5-448e-9028-7034acee6015 |
| SCIP; Hollandia | 4cbf5e0d-e6fb-4d36-8761-6888a0c18909 |
| SCIP; Lengyelország | 64e2711a-5664-4183-950a-3a8d9900da84 |
| SCIP; Románia | 672a7a97-23dc-4e7b-9b3a-6261443cdd1a |
| SCIP; Svédország | da991a9a-9ad1-499b-aab2-d2200958a2cc |
Opcionális kiegészítők
| 281-482 | Áthidaló; 2 irányú; szigetelt; szürke |
|---|---|
| 859-410/000-006 | Áthidaló; Áthidalási ponthoz; 10 irányú; szigetelt; kék |
| 859-410/000-005 | Áthidaló; Áthidalási ponthoz; 10 irányú; szigetelt; piros |
| 859-410/000-029 | Áthidaló; Áthidalási ponthoz; 10 irányú; szigetelt; sárga |
| 859-410 | Áthidaló; Áthidalási ponthoz; 10 irányú; szigetelt; világosszürke |
| 859-402/000-006 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; kék |
| 859-402/000-005 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; piros |
| 859-402/000-029 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; sárga |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 859-403/000-006 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; kék |
| 859-403/000-005 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; piros |
| 859-403/000-029 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; sárga |
| 859-403 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; világosszürke |
| 859-404/000-006 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; kék |
| 859-404/000-005 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; piros |
| 859-404/000-029 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; sárga |
| 859-404 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; világosszürke |
| 859-405/000-006 | Áthidaló; Áthidalási ponthoz; 5 irányú; szigetelt; kék |
| 859-405/000-005 | Áthidaló; Áthidalási ponthoz; 5 irányú; szigetelt; piros |
| 859-405/000-029 | Áthidaló; Áthidalási ponthoz; 5 irányú; szigetelt; sárga |
| 859-405 | Áthidaló; Áthidalási ponthoz; 5 irányú; szigetelt; világosszürke |
| 859-406/000-006 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; kék |
| 859-406/000-005 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; piros |
| 859-406/000-029 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; sárga |
| 859-406 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; világosszürke |
| 859-407/000-006 | Áthidaló; Áthidalási ponthoz; 7 irányú; szigetelt; kék |
| 859-407/000-005 | Áthidaló; Áthidalási ponthoz; 7 irányú; szigetelt; piros |
| 859-407/000-029 | Áthidaló; Áthidalási ponthoz; 7 irányú; szigetelt; sárga |
| 859-407 | Áthidaló; Áthidalási ponthoz; 7 irányú; szigetelt; világosszürke |
| 859-408/000-006 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; kék |
| 859-408/000-005 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; piros |
| 859-408/000-029 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; sárga |
| 859-408 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; világosszürke |
| 859-409/000-006 | Áthidaló; Áthidalási ponthoz; 9 irányú; szigetelt; kék |
| 859-409/000-005 | Áthidaló; Áthidalási ponthoz; 9 irányú; szigetelt; piros |
| 859-409/000-029 | Áthidaló; Áthidalási ponthoz; 9 irányú; szigetelt; sárga |
| 859-409 | Áthidaló; Áthidalási ponthoz; 9 irányú; szigetelt; világosszürke |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 857-980 | Interfészadapter; 16 pólusú; analóg |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-566 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 50 (2x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; feliratozott; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; feliratozott; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; feliratozott; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-506 | WMB-jelölőkártya; kártyaként; feliratozott; 41 ... 50 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer nyomtatóhoz; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 857-979 | Táp- és átkötőmodul |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-197 | Csavar nélküli végrögzítő; 14 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 787-2852 | Kapcsolóüzemű tápegység; 1 fázis; 24 VDC kimeneti feszültség; 1 A kimeneti áram |
| 209-191 | Elválasztólap a 180°-kal váltakozó felszerelési példához. |
Biztonság és előkészítés
| Szakember | A készüléket megfelelően képzett villamos szakember szerelheti és helyezheti üzembe, az EN 50110-1/-2 és IEC 60364 előírásai szerint. |
|---|---|
| Feszültségmentesítés | Szerelés, javítás és karbantartás előtt kapcsolj le minden tápfeszültséget. |
| Átvételi ellenőrzés | Ellenőrizd a szállítási sérüléseket; mechanikailag sérült készüléket ne helyezz üzembe. |
| ESD-védelem | A személyek, a munkahely és a csomagolás megfelelő földelésével előzd meg az elektrosztatikus kisülést. |
| Elhelyezés | Csak száraz beltérben használd; a megfelelő érintésvédelmet a berendezés kialakítója biztosítja. |
| Forró felület | Érintés előtt hagyd lehűlni a készüléket. |
| Kiegészítő burkolat | A nyitott készüléket olyan kiegészítő burkolatba kell szerelni, amely csak jogosult személyeknek, szerszámmal nyitható, biztosítja a szükséges szennyezettségi fokot, az érintés- és UV-védelmet, a tűz továbbterjedésének gátlását és a mechanikai stabilitást. |
| Leválasztás és túláramvédelem | A rendszeroldali leválasztó és túláramvédelem legyen a készülék közelében, kezelhető helyen; a kikapcsolt állás legyen egyértelműen jelölve. |
| Tisztítás | Száraz vagy vízzel nedvesített kendőt használj; súrolószer, alkohol és aceton nem használható. |
| Szerelési és beállítási hőmérséklet | Szerelést, beállítást és karbantartást −25 … +50 °C között végezz. |
| Veszélyes aktív részek | A bemenetet és kimenetet minden veszélyes aktív résztől biztonságosan el kell választani. |
DIN-sínes felszerelés és eltávolítás
| 1. Rögzítés | Pattintsd a készüléket szerszám nélkül a DIN 35 sínre, az EN 60715 szerint. |
|---|---|
| 2. Biztosítás | A modulsor elején és végén elhelyezett végbak biztosítja a rögzítést; a megadott példa a 249-116. |
| Váltakozó szerelés | Ha a készülékeket felváltva 180°-kal elfordítva szereled, a szomszédos csatlakozási pontok közé 209-191 elválasztólapot kell helyezni. |
| Eltávolítás | Működtetőszerszámmal oldd ki a rögzítőlábat, majd billentsd el és vedd le a készüléket a sínről. |
Vezetékek és bekötés
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
|---|---|
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Kapocsazonosítás | A csatlakozójelölések és a készülék kapcsolási rajza szerint végezd a bekötést. |
| 1. Kapocs nyitása | A működtetőszerszámmal nyisd a kapcsot. |
| 2. Vezeték behelyezése | Helyezd be a vezetéket a vezetéknyílásba. |
| 3. Rögzítés | Vedd ki a működtetőszerszámot; a rugós kapocs rögzíti a vezetéket. |
| Vezeték eltávolítása | Nyisd a kapcsot a működtetőszerszámmal, húzd ki a vezetéket, majd vedd ki a szerszámot. |
| Árnyékolás | Az analóg bemeneti és kimeneti jelekhez kizárólag árnyékolt jelvezetéket használj. |
859-es közösítés
| Szerelési sorrend | A 859-es sorozatú áthidalókat a vezetékek bekötése előtt helyezd be, és ütközésig pattintsd a helyükre. |
|---|
Belső tápfeszültség-közösítés
| Összekötött kapcsok | A 3 és 7 (Us+), valamint a 4 és 8 (GND3) kapocs belül közösített. A két közösített kapocspár egyenként legfeljebb 1 A-rel terhelhető. |
|---|
Állapotjelzés
| Zöld LED | A tápfeszültség jelen van. |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen készülék ez a változat?
Előkonfigurált leválasztó erősítő 0–20 mA és 4–20 mA áramjelekhez, áramkimenettel és háromutas galvanikus leválasztással.
Mekkora a csupaszolási hossz?
9–10 mm.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
857-411
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
36,1 g/db
Cikkszám
4045454471224
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 857-411 leválasztó erősítő, áramjelbemenet és áramjelkimenet, 24 V DC, 6 mm széles, 2,5 mm² műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 857-411 |
| GTIN / EAN | 4045454471224 |
| Terméktípus | Előkonfigurált leválasztó erősítő |
Működés és kivitel
| Funkció | Előkonfigurált leválasztó erősítő 0–20 mA és 4–20 mA áramjelekhez, áramkimenettel és háromutas galvanikus leválasztással. |
|---|
Konfiguráció
| Konfigurációs lehetőségek | előkonfigurált |
|---|
Bemenet
| Bemeneti jel típusa | Áramerősség |
|---|---|
| Bemeneti jel (áram) | 0 … 20 mA 4 … 20 mA |
| Bemeneti ellenállás (árambemenet) | ≤ 50 Ω |
| Bemeneti áram (max.) | 50 mA |
| Bemeneti feszültség (max.) | 30 V |
Kimenet analóg
| Kimeneti jel típusa | Áramerősség |
|---|---|
| Kimeneti jel (áram) | 0 … 20 mA 4 … 20 mA |
| Terhelési impedancia (áram kimenet) | ≤ 600 Ω |
Jelfeldolgozás
| Frekvencia korlátozás | 100 Hz |
|---|---|
| Lépcsőválasz (tipikus) | 3,5 ms |
Mérési hiba
| Átviteli hiba (ált.) | ≤ 0,1 % a felső mérési tartományban |
|---|---|
| Hőmérsékleti együttható | ≤ 0,01 % /K |
Betáplálás
| Tápegység típusa | 24 VDC, (SELV) |
|---|---|
| Névleges tápfeszültség | 24 VDC |
| Tápfeszültség tartomány | ±30 % |
| Teljesítményfelvétel névleges tápfeszültség mellett | ≤ 30 mA |
Működési feszültség
| Áramfelvétel (működési feszültség fejezet) | ≤ 40 mA |
|---|
Biztonság és védelem
| Méretezési feszültség | 300 V |
|---|---|
| Védettség | IP20 |
Szigetelési paraméterek az EN 61010-1 szerint
| Túlfeszültség kategória | II |
|---|---|
| Szennyezettségi fok | 2 |
| Szigetelés típusa (szomszédos eszközhöz) | Megerősített szigetelés (biztonsági szigetelés) |
Csatlakozástechnikai adatok
| Csatlakozástechnika | Push-in CAGE CLAMP® |
|---|---|
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
Geometriai adatok
| Szélesség | 6 mm / 0,236 inch |
|---|---|
| Magasság | 94 mm / 3,701 inch |
| Mélység a DIN kalapsín felső részétől | 97,8 mm / 3,85 inch |
Mechanikai adatok
| Rögzítés típusa | DIN 35 kalapsín |
|---|
Anyag információk
| Szigetelőanyag | Poliamid (PA66) |
|---|---|
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,495 MJ |
| Tömeg | 36,1 g |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | -25 … +70 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | ≥ (T_környezeti + 25 K) |
| Relatív páratartalom | 5 … 95 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
Szabványok és előírások
| Megfelelőségi jelölés | CE |
|---|---|
| EMC zavartűrés | EN 61000-6-2 |
| EMC zavarkibocsátás | EN 61000-6-4 |
| Szabványok/előírások | EN 61010-1 UL 508 |
Csatlakozókiosztás
| 1 | IN+ |
|---|---|
| 2 | GND1 |
| 3 | Us+ |
| 4 | GND3 |
| 5 | OUT+ |
| 6 | GND2 |
| 7 | Us+ |
| 8 | GND3 |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03081 |
|---|---|
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) UL 508 E175199 Sec.4 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| BV | Bureau Veritas S.A. Rules for class. of Steel Ships 40179_C0 |
| DNV | DNV Germany GmbH DNV-CG-0339,Aug.2021 TAA00001D1 |
| PRS | Polski Rejestr Statków - TE/1098/880590/23 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX112692X (II 3G Ex ec IIC T4 Gc) |
| CCC | CNEX CNCA-C23-01 2020312310000210 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH - IECEX TUN14.0030X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 WAGO22UKEX004X |
| UL | Underwriters Laboratories Inc. (HAZARDOUS LOCATIONS) ANSI/ISA 12.12.01 E198726 |
Környezeti megfelelőség
| CAS-azonosítók | 1303-86-2; 1317-36-8; 7439-92-1; 75980-60-8 |
|---|---|
| REACH-jelöltlistás anyagok | Dibór-trioxid; Ólom; Ólom-monoxid; Difenil(2,4,6-trimetil-benzoil)-foszfin-oxid |
| RoHS-megfelelőség | Megfelel, mentességekkel |
| RoHS-mentességek | 7(c)-I |
| SCIP; Ausztria | e1a379a9-9a12-43c5-ba97-78cd431a5012 |
| SCIP; Belgium | a3504f54-5762-4675-86e4-06b3a5cee394 |
| SCIP; Bulgária | 329d10ce-3573-4f6f-967f-f227f641d686 |
| SCIP; Csehország | ccbda9d3-1048-44d4-b2ae-66419bd577c0 |
| SCIP; Dánia | 2e5f76a3-2103-4880-b174-4de45b1ae8e4 |
| SCIP; Finnország | 32b6734a-1a59-449b-93fd-5bd651f6e1b1 |
| SCIP; Franciaország | 162cb9fc-1c93-4dec-8237-9d60232fce19 |
| SCIP; Németország | d027a0a8-794c-4140-8453-02e9ad261de5 |
| SCIP; Magyarország | e3e4fe82-951e-453c-8d9a-1e47f1e3b45c |
| SCIP; Olaszország | 69b859ca-7aa5-448e-9028-7034acee6015 |
| SCIP; Hollandia | 4cbf5e0d-e6fb-4d36-8761-6888a0c18909 |
| SCIP; Lengyelország | 64e2711a-5664-4183-950a-3a8d9900da84 |
| SCIP; Románia | 672a7a97-23dc-4e7b-9b3a-6261443cdd1a |
| SCIP; Svédország | da991a9a-9ad1-499b-aab2-d2200958a2cc |
Opcionális kiegészítők
| 281-482 | Áthidaló; 2 irányú; szigetelt; szürke |
|---|---|
| 859-410/000-006 | Áthidaló; Áthidalási ponthoz; 10 irányú; szigetelt; kék |
| 859-410/000-005 | Áthidaló; Áthidalási ponthoz; 10 irányú; szigetelt; piros |
| 859-410/000-029 | Áthidaló; Áthidalási ponthoz; 10 irányú; szigetelt; sárga |
| 859-410 | Áthidaló; Áthidalási ponthoz; 10 irányú; szigetelt; világosszürke |
| 859-402/000-006 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; kék |
| 859-402/000-005 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; piros |
| 859-402/000-029 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; sárga |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 859-403/000-006 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; kék |
| 859-403/000-005 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; piros |
| 859-403/000-029 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; sárga |
| 859-403 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; világosszürke |
| 859-404/000-006 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; kék |
| 859-404/000-005 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; piros |
| 859-404/000-029 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; sárga |
| 859-404 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; világosszürke |
| 859-405/000-006 | Áthidaló; Áthidalási ponthoz; 5 irányú; szigetelt; kék |
| 859-405/000-005 | Áthidaló; Áthidalási ponthoz; 5 irányú; szigetelt; piros |
| 859-405/000-029 | Áthidaló; Áthidalási ponthoz; 5 irányú; szigetelt; sárga |
| 859-405 | Áthidaló; Áthidalási ponthoz; 5 irányú; szigetelt; világosszürke |
| 859-406/000-006 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; kék |
| 859-406/000-005 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; piros |
| 859-406/000-029 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; sárga |
| 859-406 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; világosszürke |
| 859-407/000-006 | Áthidaló; Áthidalási ponthoz; 7 irányú; szigetelt; kék |
| 859-407/000-005 | Áthidaló; Áthidalási ponthoz; 7 irányú; szigetelt; piros |
| 859-407/000-029 | Áthidaló; Áthidalási ponthoz; 7 irányú; szigetelt; sárga |
| 859-407 | Áthidaló; Áthidalási ponthoz; 7 irányú; szigetelt; világosszürke |
| 859-408/000-006 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; kék |
| 859-408/000-005 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; piros |
| 859-408/000-029 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; sárga |
| 859-408 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; világosszürke |
| 859-409/000-006 | Áthidaló; Áthidalási ponthoz; 9 irányú; szigetelt; kék |
| 859-409/000-005 | Áthidaló; Áthidalási ponthoz; 9 irányú; szigetelt; piros |
| 859-409/000-029 | Áthidaló; Áthidalási ponthoz; 9 irányú; szigetelt; sárga |
| 859-409 | Áthidaló; Áthidalási ponthoz; 9 irányú; szigetelt; világosszürke |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 857-980 | Interfészadapter; 16 pólusú; analóg |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-566 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 50 (2x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; feliratozott; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; feliratozott; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; feliratozott; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-506 | WMB-jelölőkártya; kártyaként; feliratozott; 41 ... 50 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer nyomtatóhoz; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 857-979 | Táp- és átkötőmodul |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-197 | Csavar nélküli végrögzítő; 14 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 787-2852 | Kapcsolóüzemű tápegység; 1 fázis; 24 VDC kimeneti feszültség; 1 A kimeneti áram |
| 209-191 | Elválasztólap a 180°-kal váltakozó felszerelési példához. |
Biztonság és előkészítés
| Szakember | A készüléket megfelelően képzett villamos szakember szerelheti és helyezheti üzembe, az EN 50110-1/-2 és IEC 60364 előírásai szerint. |
|---|---|
| Feszültségmentesítés | Szerelés, javítás és karbantartás előtt kapcsolj le minden tápfeszültséget. |
| Átvételi ellenőrzés | Ellenőrizd a szállítási sérüléseket; mechanikailag sérült készüléket ne helyezz üzembe. |
| ESD-védelem | A személyek, a munkahely és a csomagolás megfelelő földelésével előzd meg az elektrosztatikus kisülést. |
| Elhelyezés | Csak száraz beltérben használd; a megfelelő érintésvédelmet a berendezés kialakítója biztosítja. |
| Forró felület | Érintés előtt hagyd lehűlni a készüléket. |
| Kiegészítő burkolat | A nyitott készüléket olyan kiegészítő burkolatba kell szerelni, amely csak jogosult személyeknek, szerszámmal nyitható, biztosítja a szükséges szennyezettségi fokot, az érintés- és UV-védelmet, a tűz továbbterjedésének gátlását és a mechanikai stabilitást. |
| Leválasztás és túláramvédelem | A rendszeroldali leválasztó és túláramvédelem legyen a készülék közelében, kezelhető helyen; a kikapcsolt állás legyen egyértelműen jelölve. |
| Tisztítás | Száraz vagy vízzel nedvesített kendőt használj; súrolószer, alkohol és aceton nem használható. |
| Szerelési és beállítási hőmérséklet | Szerelést, beállítást és karbantartást −25 … +50 °C között végezz. |
| Veszélyes aktív részek | A bemenetet és kimenetet minden veszélyes aktív résztől biztonságosan el kell választani. |
DIN-sínes felszerelés és eltávolítás
| 1. Rögzítés | Pattintsd a készüléket szerszám nélkül a DIN 35 sínre, az EN 60715 szerint. |
|---|---|
| 2. Biztosítás | A modulsor elején és végén elhelyezett végbak biztosítja a rögzítést; a megadott példa a 249-116. |
| Váltakozó szerelés | Ha a készülékeket felváltva 180°-kal elfordítva szereled, a szomszédos csatlakozási pontok közé 209-191 elválasztólapot kell helyezni. |
| Eltávolítás | Működtetőszerszámmal oldd ki a rögzítőlábat, majd billentsd el és vedd le a készüléket a sínről. |
Vezetékek és bekötés
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
|---|---|
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Kapocsazonosítás | A csatlakozójelölések és a készülék kapcsolási rajza szerint végezd a bekötést. |
| 1. Kapocs nyitása | A működtetőszerszámmal nyisd a kapcsot. |
| 2. Vezeték behelyezése | Helyezd be a vezetéket a vezetéknyílásba. |
| 3. Rögzítés | Vedd ki a működtetőszerszámot; a rugós kapocs rögzíti a vezetéket. |
| Vezeték eltávolítása | Nyisd a kapcsot a működtetőszerszámmal, húzd ki a vezetéket, majd vedd ki a szerszámot. |
| Árnyékolás | Az analóg bemeneti és kimeneti jelekhez kizárólag árnyékolt jelvezetéket használj. |
859-es közösítés
| Szerelési sorrend | A 859-es sorozatú áthidalókat a vezetékek bekötése előtt helyezd be, és ütközésig pattintsd a helyükre. |
|---|
Belső tápfeszültség-közösítés
| Összekötött kapcsok | A 3 és 7 (Us+), valamint a 4 és 8 (GND3) kapocs belül közösített. A két közösített kapocspár egyenként legfeljebb 1 A-rel terhelhető. |
|---|
Állapotjelzés
| Zöld LED | A tápfeszültség jelen van. |
|---|
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85437090300 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39121008 |
|---|---|
| eCl@ss 10.0 | 27-21-01-20 |
| eCl@ss 9.0 | 27-21-01-20 |
| ETIM 9.0 | EC002653 |
| ETIM 10.0 | EC002653 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.09. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 857-411 leválasztó erősítő, áramjelbemenet és áramjelkimenet, 24 V DC, 6 mm széles, 2,5 mm² használati útmutató
Biztonság és előkészítés
| Szakember | A készüléket megfelelően képzett villamos szakember szerelheti és helyezheti üzembe, az EN 50110-1/-2 és IEC 60364 előírásai szerint. |
|---|---|
| Feszültségmentesítés | Szerelés, javítás és karbantartás előtt kapcsolj le minden tápfeszültséget. |
| Átvételi ellenőrzés | Ellenőrizd a szállítási sérüléseket; mechanikailag sérült készüléket ne helyezz üzembe. |
| ESD-védelem | A személyek, a munkahely és a csomagolás megfelelő földelésével előzd meg az elektrosztatikus kisülést. |
| Elhelyezés | Csak száraz beltérben használd; a megfelelő érintésvédelmet a berendezés kialakítója biztosítja. |
| Forró felület | Érintés előtt hagyd lehűlni a készüléket. |
| Kiegészítő burkolat | A nyitott készüléket olyan kiegészítő burkolatba kell szerelni, amely csak jogosult személyeknek, szerszámmal nyitható, biztosítja a szükséges szennyezettségi fokot, az érintés- és UV-védelmet, a tűz továbbterjedésének gátlását és a mechanikai stabilitást. |
| Leválasztás és túláramvédelem | A rendszeroldali leválasztó és túláramvédelem legyen a készülék közelében, kezelhető helyen; a kikapcsolt állás legyen egyértelműen jelölve. |
| Tisztítás | Száraz vagy vízzel nedvesített kendőt használj; súrolószer, alkohol és aceton nem használható. |
| Szerelési és beállítási hőmérséklet | Szerelést, beállítást és karbantartást −25 … +50 °C között végezz. |
| Veszélyes aktív részek | A bemenetet és kimenetet minden veszélyes aktív résztől biztonságosan el kell választani. |
DIN-sínes felszerelés és eltávolítás
| 1. Rögzítés | Pattintsd a készüléket szerszám nélkül a DIN 35 sínre, az EN 60715 szerint. |
|---|---|
| 2. Biztosítás | A modulsor elején és végén elhelyezett végbak biztosítja a rögzítést; a megadott példa a 249-116. |
| Váltakozó szerelés | Ha a készülékeket felváltva 180°-kal elfordítva szereled, a szomszédos csatlakozási pontok közé 209-191 elválasztólapot kell helyezni. |
| Eltávolítás | Működtetőszerszámmal oldd ki a rögzítőlábat, majd billentsd el és vedd le a készüléket a sínről. |
Vezetékek és bekötés
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
|---|---|
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Kapocsazonosítás | A csatlakozójelölések és a készülék kapcsolási rajza szerint végezd a bekötést. |
| 1. Kapocs nyitása | A működtetőszerszámmal nyisd a kapcsot. |
| 2. Vezeték behelyezése | Helyezd be a vezetéket a vezetéknyílásba. |
| 3. Rögzítés | Vedd ki a működtetőszerszámot; a rugós kapocs rögzíti a vezetéket. |
| Vezeték eltávolítása | Nyisd a kapcsot a működtetőszerszámmal, húzd ki a vezetéket, majd vedd ki a szerszámot. |
| Árnyékolás | Az analóg bemeneti és kimeneti jelekhez kizárólag árnyékolt jelvezetéket használj. |
859-es közösítés
| Szerelési sorrend | A 859-es sorozatú áthidalókat a vezetékek bekötése előtt helyezd be, és ütközésig pattintsd a helyükre. |
|---|
Belső tápfeszültség-közösítés
| Összekötött kapcsok | A 3 és 7 (Us+), valamint a 4 és 8 (GND3) kapocs belül közösített. A két közösített kapocspár egyenként legfeljebb 1 A-rel terhelhető. |
|---|
Állapotjelzés
| Zöld LED | A tápfeszültség jelen van. |
|---|
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
